Místo instalace

Číslo dokumentu: AK8C-006
Výběr a konfigurace místa instalace
Podlahová konstrukce
Instalační prostor
Prostředí instalace
Napájení

Výběr a konfigurace místa instalace

Místo instalace
Přímé sluneční světlo
Osvětlení
Doprava na místo

Místo instalace

Stroj neinstalujte na následujících místech.
Místa, kde se hromadí velké množství prachu.
Místa poblíž těkavých nebo hořlavých látek, jako je alkohol nebo ředidla.
Místa, kde je stroj vystaven rychlým změnám teploty.
Pokud by se chladná místnost, ve které je stroj umístěn, rychle vyhřála, mohlo by uvnitř stroje dojít ke kondenzaci vody. To může mít za následek viditelné zhoršení kvality kopií, neschopnost správného naskenování originálu nebo výstup prázdných kopií.
Místa v blízkosti počítačů nebo jiného přesného elektronického zařízení.
Elektrická interference a otřesy generované strojem během tisku mohou nepříznivě ovlivnit funkci těchto zařízení.
Místa v blízkosti televizorů, rádií nebo podobného elektronického zařízení.
Zařízení může způsobovat rušení příjmu zvukového a obrazového signálu. Zapojte napájecí šňůru do vyčleněné elektrické zásuvky a mezi přístrojem a ostatními elektronickými zařízeními ponechte co nejvíce místa.
Místa v blízkosti ultrazvukových zvlhčovačů nebo rozprašovacích zvlhčovačů.
Při instalaci stroje na následující místa dávejte pozor na rozložení instalace a provozní prostředí.
Místa v blízkosti zařízení (*), která uvolňují těkavé látky.
Těkavé látky se můžou dostat dovnitř stroje a snížit kvalitu obrazu.
Pokud používáte taková zařízení, před použitím se poraďte s místním autorizovaným zástupcem společnosti Canon nebo servisním zástupcem.
*Příklad: zařízení používající tavná lepidla (vázací stroje nebo laminovačky), aroma difuzéry, kopírovací stroje typu diazo apod.
Instalace několika strojů
Pokud blízko sebe instalujete několik strojů, před instalací se poraďte s místním autorizovaným zástupcem společnosti Canon nebo servisním zástupcem ohledně rozložení instalace, aby se část s přívodem vzduchu jednoho stroje nenacházela v blízkosti výfukové části jiných strojů.
Neodstraňujte stabilizační šrouby.
Po instalaci stroje neodstraňujte stabilizační šrouby.
Pokud byste zatížili přední stranu stroje, když jsou zásuvky, podstavce na papír nebo jiné jednotky vysunuté, mohlo by dojít k překlopení stroje. Aby se tak nestalo, zajistěte, aby stabilizační šrouby byly na svém místě.

Přímé sluneční světlo

Neinstalujte stroj na místech vystavených přímému slunečnímu záření.
Pokud se tomu nemůžete vyhnout, zastiňte stroj závěsy. Ujistěte se, že závěsy nezakrývají větrací otvory či mřížky stroje a nehrozí jejich kontakt s přívodním elektrickým kabelem nebo napájením.

Osvětlení

Pro běžný provoz a údržbu doporučujeme instalovat přístroj na místo s osvětlením nejméně 500 luxů (75 cm nad podlahou).

Doprava na místo

Rozměry stroje imagePRESS V900/V800/V700 jsou 907 mm (š) x 868 mm (h) x 1 040 mm (v). Dále, hmotnost stroje je přibližně 260 kg.
S ohledem na tyto rozměry a hmotnost se ujistěte, že je k dispozici dostatečný manipulační prostor a podlaha má dostatečnou nosnost pro dodání stroje.

Podlahová konstrukce

Podlahová konstrukce
Standardní hodnoty podlahové konstrukce
Způsoby měření jednotlivých standardních hodnot

Podlahová konstrukce

Podlaha, na které bude tento stroj instalován, musí mít nosnost nejméně 400 kg/m2. Pokud podlaha nemá tuto zátěžovou třídu, lze stroj nainstalovat v blízkosti sloupu nebo nosníku. Před instalací stroje se poraďte se stavitelem budovy.
Hmotnost stroje bude zatěžovat podlahu především přes adaptér a kolečka. Aby se hmotnost rozložila, doporučujeme použít podložku.
Použití podložky doporučujeme také při instalaci stroje na koberec a dřevěnou podlahu. Informace o podložkách získáte od prodejce.
Stroj neinstalujte na nestabilní podlahu nebo plošinu.

Standardní hodnoty podlahové konstrukce

Zařízení imagePRESS V900/V800/V700 a doplňková zařízení instalujte výhradně na podlahu, která vyhovuje následujícímu standardu.
Tvrdost podlahy
Při zatížení 400 kg/m2 může podlaha klesnout maximálně o 4 mm.
Pokud této podmínce nevyhovuje, použijte na příslušných místech podlahové desky.
* Pokud stroj instalujete na podložku, dřevěnou podlahu nebo pryžovou podlahu, použijte podlahové desky.
* Podle toho, o kolik podlaha klesne, vyrovnejte rozdíl výšek spojů podložením odpovídajícím počtem podlahových desek.
Rovinnost podlahy
Rovinnost v náhodně zvolené obdélníkové oblasti 510 mm x 500 mm musí být nejvýše 4 mm.
Svislý interval podlahy
Svislý interval mezi dvěma libovolnými body vzdálenými 1 000 mm musí být nejvýše 3 mm.
(Toto nezahrnuje klesání podlahy.)
Sklon podlahy
Sklon mezi dvěma libovolnými body vzdálenými 1 600 mm musí být nejvýše 3 mm.

Způsoby měření jednotlivých standardních hodnot

Standardní hodnoty se měří podle následujících postupů.
Jako podlahovou desku použijte ocelový plát, který odpovídá rozměrům 890 mm x 487,5 mm, hmotnosti 13 kg a tloušťce 4 mm.
Nosnost podlahy
Ověřte technické údaje nosnosti podlahy se zhotovitelem budovy, kde bude stroj instalován.

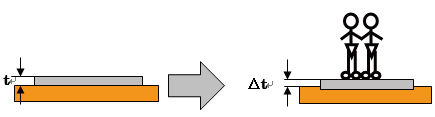

Tuhost podlahy
Připravte si jednu podlahovou desku a umístěte ji na místo, kde má být stroj instalován. Změřte pokles podlahy, když na desku stoupnou dvě dospělé osoby (přibližně 150 kg). Na základě tohoto měření vypočtěte trojčlenkou odhad velikosti poklesu při instalaci stroje.

Způsob výpočtu
Jednotlivé parametry jsou specifikovány takto:
t: výška od podlahy k hornímu povrchu podlahové desky
Δt: výška od podlahy k hornímu povrchu podlahové desky při zatížení
Ts (mm/kgf): konstanta odhadovaného poklesu podlahy
Ts (ME): pokles podlahy v místě, kde je stroj nainstalován
Nejprve vypočtěte konstantu odhadovaného poklesu podlahy.
Ts (mm/kgf) = (t – Δt)/150
Pomocí této konstanty odhadněte pokles podlahy v místě, kde je stroj nainstalován.
Ts (ME) = (316 (kgf)/2) x Ts (mm/kgf)
Příklad
Pokud
t = 4 mm Δt = 3 mm
Konstanta odhadovaného poklesu podlahy se vypočítá následovně.
(4 – 3)/150 = 0,006
V tomto příkladu je odhadovaný pokles podlahy v místě instalace stroje 0,948 mm podle následujícího vzorce.
Ts (ME) = (316 (kgf)/2) x 0,006 = 0,948
Pokud k hlavní jednotce připojíte volitelnou jednotku POD Deck Lite-C/POD Deck Lite XL-A, musí být instalační poloha jednotky POD Deck Lite-C/POD Deck Lite XL-A nižší než poloha hlavní jednotky. Stejně jako u výše uvedeného popisu musí být rozdíl mezi odhadem poklesu podlahy v místě instalace hlavní jednotky a odhadem poklesu podlahy v místě instalace jednotky POD Deck Lite-C/POD Deck Lite XL-A nejvýše 4 mm. Pokud je instalační poloha jednotky POD Deck Lite-C/POD Deck Lite XL-A vyšší než instalační poloha hlavní jednotky, umístěte podlahové desky pouze pod hlavní jednotku, abyste snížili rozdíl.
Rovinnost podlahy
Na podlahu, kam plánujete stroj instalovat, položte jednu podlahovou desku a doprostřed položte zjednodušenou vodováhu. Abyste podlahovou desku vyrovnali, vložte pod bod A nebo B desky několik podložek (mincí), jak je znázorněno na obrázku. Z tloušťky a počtu podložek vypočítejte rovinnost podlahy.
Postup výpočtu
Jako distanční podložky použijte mince o stejné tloušťce.
Jednotlivé parametry jsou specifikovány takto:
t (mm): tloušťka distanční podložky
a: počet distančních podložek vložených pod bod A
b: počet distančních podložek vložených pod bod B
Pokud a > b, rovinnost podlahy se vypočítá podle následujícího vzorce.
t x a (mm)
Příklad
Jako distanční podložky se používají mince o tloušťce 1 mm.
Pokud je podlahová deska rovná, když jsou pod bod A vloženy dvě podložky a pod bod B žádná, je rovinnost podlahy 2 mm.
Vertikální interval podlahy
(Tento postup se používá, když
je na podlaze schod.)
Dvě podlahové desky položte vedle sebe na místo na podlaze, kde plánujete stroj instalovat. Podle postupu měření rovinnosti podlahy umístěte jednu podlahovou dlaždici vodorovně. Potom druhou umístěte stejným způsobem také vodorovně. Změřte rozdíl ve výšce obou podlahových desek.
Na co při měření dávat pozor
Obě podlahové desky umístěte dlouhým okrajem k sobě.

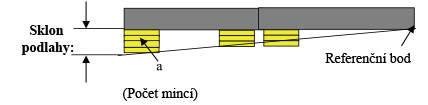

Spád podlahy
(Tento postup se používá při mírném náklonu podlahy.)
Dvě podlahové desky položte vedle sebe na místo na podlaze, kde plánujete stroj instalovat. Podle postupu měření rovinnosti podlahy umístěte jednu podlahovou dlaždici vodorovně. Potom vložte podložky (mince) pod jinou podlahovou desku, aby byla vodorovně ve stejné výšce jako první deska. V tomto případě vložte podložky pod libovolně vybraný bod na okraji podlahové desky. Změřte spád podlahy pomocí tloušťky podložek, které jsou umístěny nejdál od referenčního bodu (bod určený jako měřítko výšky).
(Podívejte se na následující obrázek.)
Na co při měření dávat pozor
Obě podlahové desky umístěte dlouhým okrajem k sobě.
Postup výpočtu
Použijte mince se stejnou tloušťkou jako podložka. Každý parametr je vymezen následovně.
t (mm): tloušťka podložky
a: počet podložek
Rovinnost podlahy se vypočítá podle následujícího vzorce.
S = t x a (mm)
Příklad
Jako distanční podložky se používají mince o tloušťce 1 mm. Pokud jsou pod místem, které je nejdál od referenčního bodu, vložené tři podložky, spád podlahy je 3 mm (= 1 mm x 3).

Instalační prostor

Potřebný instalační prostor
Minimální požadovaný prostor k otáčení
Velikost a hmotnost jednotlivých součástí

Potřebný instalační prostor

Stroj musí být umístěn zadní stranou minimálně 800 mm od zdi.
K připojení jednotlivých jednotek vybavení je také nutná mezera 5 mm.

Standardní (minimální) konfigurace

imagePRESS V900/V800/V700 + Copy Tray-R

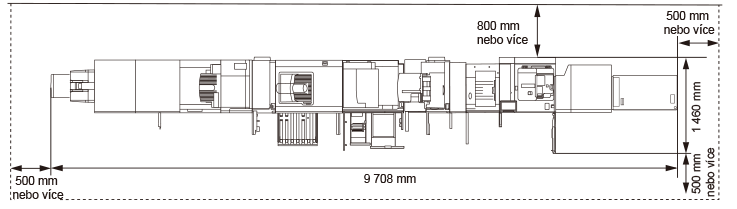

Plná (maximální) konfigurace volitelných zařízení

imagePRESS V900/V800/V700 + Two-Knife Booklet Trimmer-B + Booklet Trimmer-G + Booklet Finisher-AG + Paper Folding Unit-K + High Capacity Stacker-J + Perfect Binder-F + Multi Function Professional Puncher-C + Document Insertion Unit-R + Inspection Unit-B + Sensing Unit-B + Multi-drawer Paper Deck-E+ POD Deck Lite XL-A

Minimální požadovaný prostor k otáčení

Níže je uvedena minimální šířka potřebná pro otočení stroje imagePRESS V900/V800/V700 a jednotlivých zařízení v rohu chodby.
Rozměry při přepravě
(šířka x délka)
Minimální požadovaná šířka chodby*
imagePRESS V900/V800/V700
907 mm x 872 mm
1 758 mm
POD Deck Lite-C
656 mm x 686 mm
1 449 mm
POD Deck Lite XL-A
1 025 mm x 686 mm
1 733 mm
Multi-drawer Paper Deck-E
990 mm x 800 mm
1 773 mm
Sensing Unit-B
515 mm x 750 mm
1 410 mm
Inspection Unit-B
450 mm x 792 mm
1 411 mm
Document Insertion Unit-R
823 mm x 793 mm
1 643 mm
Static Eliminator-A
450 mm x 792 mm
1 411 mm
Multi Function Professional Puncher-C
445 mm x 795 mm
1 411 mm
High Capacity Stacker-J
899 mm x 745 mm
1 668 mm
Paper Folding Unit-K
502 mm x 793 mm
1 439 mm
Staple Finisher-AG
800 mm x 792 mm
1 626 mm
Staple Finisher-AC
527 mm x 623 mm
1 316 mm
Booklet Finisher-AG
800 mm x 792 mm
1 626 mm
Booklet Finisher-AC
527 mm x 623 mm
1 316 mm
Booklet Trimmer-G
1 835 mm x 790 mm
2 498 mm
Two-Knife Booklet Trimmer-B
536 mm x 770 mm
1 439 mm
* Minimální potřebná šířka pro otáčení je úhlopříčná délka stroje (zařízení) + cca 500 mm.

Velikost a hmotnost jednotlivých součástí

Rozměry (š x h x v)
Hmotnost
imagePRESS V900/V800/V700
907 mm x 872 mm x 1 040 mm
Přibližně 260 kg
Duplex Color Image Reader Unit-P
653 mm x 593 mm x 219 mm
Přibližně 23 kg
POD Deck Lite-C
717 mm x 686 mm x 570 mm
Přibližně 76 kg
POD Deck Lite XL-A
1 105 mm x 686 mm x 570 mm
Přibližně 113 kg
Multi-drawer Paper Deck-E
990 mm x 800 mm x 1 080 mm
Přibližně 178 kg
Sensing Unit-B
515 mm x 750 mm x 1 228 mm
Přibližně 100,5 kg
Inspection Unit-B
250 mm x 792 mm x 1 040 mm
Přibližně 49,5 kg
Document Insertion Unit-R
746 mm x 793 mm x 1 407 mm
Přibližně 61 kg
Static Eliminator-A
250 mm x 792 mm x 1 040 mm
Přibližně 50 kg
Multi Function Professional Puncher-C
445 mm x 795 mm x 1 040 mm
Přibližně 102 kg
High Capacity Stacker-J
899 mm x 745 mm (1 250 mm*) x 1 141 mm (k hornímu okraji horní přihrádky)
* Při vytažení vysouvací přihrádky ze stohovače.
Přibližně 120 kg
Paper Folding Unit-K
336 mm x 793 mm x 1 190 mm
Přibližně 71 kg
Staple Finisher-AG
800 mm x 792 mm x 1 239 mm
Přibližně 133 kg
(včetně jednotky Inner Puncher)
Staple Finisher-AC
527 mm x 623 mm x 1 099 mm
Přibližně 36 kg
Booklet Finisher-AG
800 mm x 792 mm x 1 239 mm
Přibližně 183 kg
(včetně jednotky Inner Puncher)
Booklet Finisher-AC
527 mm x 623 mm x 1 099 mm
Přibližně 60 kg
Booklet Trimmer-G
2 095 mm x 790 mm x 1 040 mm
(včetně dopravníku a výstupní přihrádky)
Přibližně 178 kg
(včetně dopravníku a výstupní přihrádky)
Two-Knife Booklet Trimmer-B
536 mm x 770 mm x 1 040 mm
(bez dopravníku a výstupní přihrádky)
Přibližně 145 kg
(bez dopravníku a výstupní přihrádky)

Prostředí instalace

Teplota a vlhkost
Teplotní gradient
Ventilace
Omezení nadmořské výšky
Zablokování ventilačních otvorů zařízení se výrazně projeví na kvalitě obrazu. Neblokujte ventilační otvory ani mřížky.

Teplota a vlhkost

Stroj neinstalujte na místech s vysokou nebo nízkou teplotou a vlhkostí, například u vodovodního kohoutku, ohřívače vody, zvlhčovače, klimatizace, ohřívače nebo vařiče.
Přípustný rozsah vlhkosti během provozu je 15 až 60 % (při pokojové teplotě 20 až 27 °C).
Pokud se stroj používá na místě, které nesplňuje tyto specifikace, může to mít nepříznivý vliv na podávání papíru a kvalitu obrazu.

Teplotní gradient

Používání klimatizace v zimním období nebo náhlé změny teplot mohou mít nepříznivý vliv na polohu obrazu (následkem ohýbání nebo smršťování papíru) a způsobit poruchu stroje v důsledku kondenzace. Abyste těmto problémům předešli, regulujte teplotní gradient tak, aby nepřekročil 10 °C/H.

Ventilace

Zajistěte, aby v místě instalace stroje byla zajištěna výměna vzduchu alespoň 2krát za hodinu a aby zde byl prostor nejméně 30 m3.
Tento stroj vytváří během normálního provozu malé množství ozónu atd. Přestože může být míra citlivosti na ozón apod. různá, toto množství není škodlivé. Přítomnost ozónu apod. může být patrnější při delším používání stroje, především v nedostatečně větraných místnostech. Doporučujeme, abyste místnost, ve které stroj používáte, v zájmu zachování příjemného pracovního prostředí dostatečně větrali.

Omezení nadmořské výšky

Tento stroj nainstalujte v nadmořské výšce do 4 000 m.
*Atmosférický tlak ve výšce 4 000 m: 607,8 hPa (referenční hodnota)

Napájení

Podmínky napájení
Maximální spotřeba energie

Podmínky napájení

Používejte tyto součásti se specifikacemi napájení uvedenými níže.
Napájení součástí, které nejsou v tabulce uvedeny, zajišťuje stroj imagePRESS V900/V800/V700 nebo jiné součásti.
Napájení
Specifikace napájecího kabelu /
zástrčky
Délka
napájecího kabelu
imagePRESS V900/V800/V700
220–240 V st.; 50/60 Hz; 16 A x 2
CEE 7/7 x 2
2 m x 2
POD Deck Lite-C
220–240 V st, 50/60 Hz, 1,2 A
CEE 7/7
2 m
POD Deck Lite XL-A
220–240 V st, 50/60 Hz, 1,2 A
CEE 7/7
2 m
Multi-drawer Paper Deck-E
220–240 V st, 50/60 Hz, 3,5 A
CEE 7/7
1,9 m
Sensing Unit-B
100–240 V st, 50/60 Hz, 2,5 A
CEE 7/7
1,9 m
Inspection Unit-B
100–240 V st, 50/60 Hz, 1,4 A
CEE 7/7
1,9 m
Document Insertion Unit-R
100–240 V st, 50/60 Hz, 1,0 A
CEE 7/7
2 m
Static Eliminator-A
100–240 V st, 50/60 Hz, 1 A
CEE 7/7
1,9 m
Multi Function Professional Puncher-C
230 V, 50 Hz, 2,0 A
CEE 7/7
2,4 m
High Capacity Stacker-J
100–240 V st, 50/60 Hz, 2,5 A
CEE 7/7
4,2 m
Paper Folding Unit-K
Z finišeru
Z finišeru
Staple Finisher-AG
120–240 V st, 50/60 Hz, 8 A
CEE 7/7
2 m
Staple Finisher-AC
100–240 V st, 50/60 Hz, 1,4 A
CEE 7/7
Booklet Finisher-AG
120–240 V st, 50/60 Hz, 8 A
CEE 7/7
2 m
Booklet Finisher-AC
100–240 V st, 50/60 Hz, 1,4 A
CEE 7/7
Booklet Trimmer-G
Z finišeru
Z finišeru
Two-Knife Booklet Trimmer-B
220–240 V st, 50/60 Hz, 2,3 A
CEE 7/7
2 m

Maximální spotřeba energie

Maximální spotřeba energie stroje imagePRESS V900/V800/V700 a dalších součástí je uvedena níže.
Maximální spotřeba energie
imagePRESS V900/V800/V700
1560+2500 W
POD Deck Lite-C
480 W
POD Deck Lite XL-A
480 W
Multi-drawer Paper Deck-E
1 000 W
Sensing Unit-B
500 W
Inspection Unit-B
700 W
Document Insertion Unit-R
120 W
Static Eliminator-A
100 W
Multi Function Professional Puncher-C
550 W
High Capacity Stacker-J
300 W
Paper Folding Unit-K
150 W
Staple Finisher-AG
500 W
Staple Finisher-AC
700 W
Booklet Finisher-AG
500 W
Booklet Finisher-AC
700 W
Booklet Trimmer-G
300 W
Two-Knife Booklet Trimmer-B
440 W

Najít příručky k dalším produktům
imagePRESS V900 / V800 / V700
Uživatelská příručka (Příručka k produktu)
USRMA-8109-032024-06Copyright CANON INC. 2024
