Zakleszczenia papieru w POD Deck-F

Należy sprawdzić lokalizację zacięcia papieru na ekranie, a następnie postępować zgodnie z poniższą procedurą, aby usunąć papier.
Usuwanie zacięć papieru wewnątrz przedniej pokrywy
Usuwanie zacięć papieru w zasobniku na papier
Gdy opcjonalne źródła papieru są przymocowane do POD Deck-F

Usuwanie zacięć papieru wewnątrz przedniej pokrywy

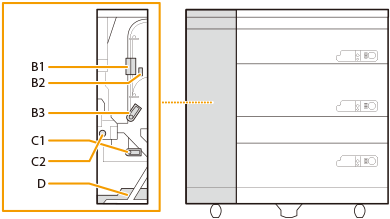

Lokalizacje zablokowanego papieru są oznaczone numerami, takimi jak A1, ukazywanymi na ilustracjach, której przykład przedstawiono poniżej.
1
Otwórz przednią pokrywę urządzenia „POD Deck-F”.
2
Wyjmij papier z tacy wyjściowej.
Jeśli papier nie zostanie usunięty z tacy wyjściowej, gdy przednia pokrywa jest otwarta lub zamknięta, powiadomienie o zapełnieniu tacy wyjściowej nie będzie działać prawidłowo.
3
Sprawdź, czy papier nie jest zacięty w górnej prowadnicy ścieżki pionowej (B1).
Otwórz dźwignię B1.
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
Sprawdź, czy papier nie zaciął się od zakrzywionej części na górze do pionowej części na dole.
4
Sprawdź, czy papier nie jest zacięty w środkowej prowadnicy (B2).
Otwórz dźwignię B2.
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
Zamknij dźwignię B2.
Zamknij dźwignię B1.
5
Sprawdź, czy papier nie jest zacięty w prowadnicy zacięcia ścieżki R (B3).
Otwórz dźwignię B3.
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
Zamknij dźwignię B3.
6
Sprawdź, czy papier nie jest zakleszczony w dolnej prowadnicy (C1).
Otwórz dźwignię C1.
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
Obróć pokrętło (C2) w kierunku przeciwnym do ruchu wskazówek zegara około osiem razy.
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
Zamknij dźwignię C1.
7
Zamknij przednią pokrywę urządzenia „POD Deck-F”.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.

Usuwanie zacięć papieru w zasobniku na papier

1
Sprawdź, czy papier zakleszczył się w zasobniku na papier.
Naciśnij przycisk otwierania zasobnika papieru wskazany na ekranie, aby otworzyć zasobnik papieru.
Jeśli najpierw nie zostanie usunięte zacięcie papieru z wewnętrznej strony przedniej pokrywy, może nie być możliwe otwarcie zasobnika papieru nawet pomimo wciśnięcia przycisku otwierającego.
Jeżeli urządzenie znajduje się w trybie Uśpienia, otwarcie zasobnika może nie być możliwe. W takim przypadku należy anulować tryb uśpienia przed otwarciem zasobnika na papier.
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
Delikatnie zatrzaśnij zasobnik na papier.
Zamykając szufladę należy uważać, aby nie przyciąć nią palców, gdyż może to spowodować ich obrażenia.
Nie należy obchodzić się z szufladą na papier w sposób siłowy podczas otwierania/zamykania szuflady na papier, ponieważ może to doprowadzić do nieprawidłowego działania, uszkodzenia urządzenia lub nieprawidłowego położenia obrazu.
Podczas zamykania zasobnika na papier należy zadbać o prawidłowe załadowanie papieru do obszaru układarki. Jeśli papier zostanie załadowany nieprawidłowo lub pozostanie w obszarze układarki, załaduj go ponownie prawidłowo. Może to spowodować fałdowanie się lub zacięcia papieru.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.

Gdy opcjonalne źródła papieru są przymocowane do POD Deck-F

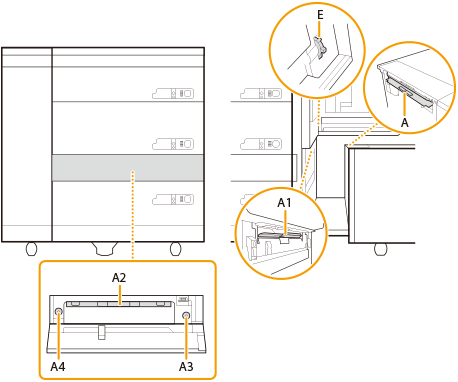

Lokalizacje zaciętego papieru są oznaczone numerami, takimi jak A2 lub A3, tak jak pokazano na rysunku poniżej.
1
Usuń zacięcie papieru w dołączonym źródle papieru.
Stack Bypass-D
POD Deck Lite XL-A
2
Sprawdź, czy papier nie zaciął się w przedniej pokrywie „POD Deck-F” po stronie jednostki głównej.
Otwórz przednią pokrywę.
Wyjmij papier z tacy wyjściowej.
Jeśli papier nie zostanie usunięty z tacy wyjściowej, gdy przednia pokrywa jest otwarta lub zamknięta, powiadomienie o zapełnieniu tacy wyjściowej nie będzie działać prawidłowo.
Otwórz dolną prowadnicę wylotową (C1).
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
Obróć pokrętło gniazda wyjściowego (C2) w kierunku przeciwnym do ruchu wskazówek zegara około osiem razy.
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
Zamknij dolną prowadnicę (C1).
Zamknij przednią pokrywę.
3
Sprawdź, czy papier jest zacięty w module ścieżki przelotowej „POD Deck-F” po stronie jednostki głównej.
Otwórz pokrywę modułu transportowego.
Otwórz prowadnicę ścieżki (A2).
Obróć pokrętło wejścia ścieżki przelotowej (A3) w kierunku przeciwnym do ruchu wskazówek zegara od trzech do dziesięciu razy.
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
Zacięty papier znajduje się w górnej części prowadnicy ścieżki (A2). Zajrzyj od dołu, aby zlokalizować papier, i usuń go, pociągając do siebie.
Obróć pokrętło otworu wyjściowego ścieżki przelotowej (A4) w kierunku przeciwnym do ruchu wskazówek zegara, aż zacznie lżej pracować.
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
Zacięty papier znajduje się w górnej części prowadnicy ścieżki (A2). Zajrzyj od dołu, aby zlokalizować papier, i usuń go, pociągając do siebie.
Zamknij prowadnicę ścieżki (A2).
Zamknij pokrywę modułu transportowego.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.
