Местоположение установки
Выбор и подготовка места установки
Местоположение установки
Запрещается устанавливать аппарат в нижеперечисленных местах.
В местах, где скапливается большое количество пыли.
Вблизи мест хранения летучих огнеопасных жидкостей (спирт, разбавитель и пр.).
В местах, где аппарат будет подвержен резким перепадам температуры.
Если аппарат установлен в холодном помещении, которое резко нагревается, то внутри аппарата могут образовываться капли воды (конденсат). Это может привести к заметному ухудшению качества скопированных изображений, плохому сканированию оригиналов или полному отсутствию изображений на копиях.
Рядом с компьютерами или другим точным электронным оборудованием.
Электрические помехи и вибрация, создаваемые аппаратом во время печати, могут отрицательно влиять на работу этого оборудования.
Рядом с телевизорами, радиоприемниками и другим аналогичным электронным оборудованием.
Аппарат может создавать помехи при приеме звукового или видеосигнала. Подключайте копировальный аппарат к отдельной розетке и старайтесь максимально увеличить расстояние между аппаратом и другим электронным оборудованием.
Рядом с ультразвуковыми или спринклерными увлажнителями воздуха.
Будьте осторожны со схемой установки и рабочей средой при установке аппарата в следующих местах.
Места рядом с оборудованием (*), выделяющим летучие вещества.
Летучие вещества могут попасть внутрь аппарата и повлиять на качество изображения.
Если вы используете такое оборудование, перед использованием проконсультируйтесь с местным авторизованным дилером Canon или представителем сервисной службы.
Если вы используете такое оборудование, перед использованием проконсультируйтесь с местным авторизованным дилером Canon или представителем сервисной службы.
*Пример: оборудование, в котором используются термопластичные клеи (переплетные машины или ламинаторы), ароматическое оборудование, диазокопировальные аппараты и пр.
Установка нескольких аппаратов
Перед установкой нескольких аппаратов рядом друг с другом проконсультируйтесь с местным авторизованным дилером Canon или представителем сервисной службы относительно схемы установки — секция воздухозаборника одного аппарата не должна находиться слишком близко к секции выпуска воздуха других аппаратов.
Не снимайте выравнивающие опоры.
Не снимайте выравнивающие опоры аппарата после его установки.
Если при выдвинутых из аппарата кассетах, стойках для бумаги или блоках поместить на переднюю часть аппарата какой-либо тяжелый предмет, то аппарат может упасть вперед. Во избежание этого убедитесь в том, что выравнивающие опоры находятся на месте.
Если при выдвинутых из аппарата кассетах, стойках для бумаги или блоках поместить на переднюю часть аппарата какой-либо тяжелый предмет, то аппарат может упасть вперед. Во избежание этого убедитесь в том, что выравнивающие опоры находятся на месте.
Прямые солнечные лучи
Не устанавливайте аппарат в местах, куда попадают прямые лучи солнца.
Если этого не избежать, используйте шторы в качестве защиты. Следите за тем, чтобы шторы не блокировали вентиляционные отверстия или решетки и не мешали доступу к шнуру питания и источнику питания.
Если этого не избежать, используйте шторы в качестве защиты. Следите за тем, чтобы шторы не блокировали вентиляционные отверстия или решетки и не мешали доступу к шнуру питания и источнику питания.
Освещение
Для нормальной работы и технического обслуживания рекомендуется устанавливать аппарат в месте с освещенностью не менее 500 лк (75 см над полом).
Путь доставки
Габариты imagePRESS V900/V800/V700: 907 мм (Ш) x 868 мм (Д) x 1040 мм (В). Масса аппарата примерно 260 кг.
Учитывая эти размеры и массу, убедитесь, что для доставки и установки аппарата достаточно места, чтобы его можно было двигать, а также проверьте прочность пола.
Учитывая эти размеры и массу, убедитесь, что для доставки и установки аппарата достаточно места, чтобы его можно было двигать, а также проверьте прочность пола.
Структура пола
Структура пола
Пол, на котором будет установлен аппарат, должен выдерживать нагрузку не менее 400 кг/м2. Даже если пол не может выдерживать такую нагрузку, аппарат можно установить рядом с колонной или балкой. Перед установкой аппарата проконсультируйтесь со строительной компанией.
Аппарат будет давить своим весом на пол в основном через регулятор и колеса. Для распределения веса устанавливайте аппарат на мате.
Также мат рекомендуется использовать при установке аппарата на ковровом покрытии или деревянном полу. Более подробную информацию о матах можно узнать у дилера.
Запрещается устанавливать аппарат на неустойчивых поверхностях или платформах.
Аппарат будет давить своим весом на пол в основном через регулятор и колеса. Для распределения веса устанавливайте аппарат на мате.
Также мат рекомендуется использовать при установке аппарата на ковровом покрытии или деревянном полу. Более подробную информацию о матах можно узнать у дилера.
Запрещается устанавливать аппарат на неустойчивых поверхностях или платформах.
Стандартные варианты конструкции пола
Устанавливайте аппарат imagePRESS V900/V800/V700 и дополнительное оборудование на полу со следующими характеристиками.
Жесткость пола | Величина просадки пола не должна превышать 4 мм, если к нему приложена нагрузка 400 кг/м2. Если это условие не соблюдается, используйте частично настил. * Если аппарат устанавливается на мате, деревянном или резиновом полу, следует использовать настил. * В зависимости от величины просадки пола укладывайте настил так, чтобы уменьшить неравенство высоты соединений. |
Ровность пола | Неровность на произвольно выбранном прямоугольном участке размером 510 x 500 мм не должна превышать 4 мм. |
Вертикальное расстояние пола | Вертикальное расстояние между двумя произвольно выбранными точками на расстоянии 1 000 мм должно быть не более 3 мм. (Величина проседания в полу не учитывается). |
Наклон пола | Наклон между двумя произвольно выбранными точками на расстоянии 1600 мм не должен превышать 3 мм. |
Способы измерения каждого стандартного значения
Стандартные значения измеряются в соответствии с процедурами ниже.
В качестве напольной пластины используйте железную пластину размером 890 x 487,5 мм, массой 13 кг и толщиной 4 мм.
В качестве напольной пластины используйте железную пластину размером 890 x 487,5 мм, массой 13 кг и толщиной 4 мм.
Выдерживаемая полом нагрузка | Подтвердите технические характеристики выдерживаемой полом нагрузки у подрядчика здания, в котором планируется установка аппарата. | ||
Прочность пола | Подготовьте одну напольную плиту и положите ее на то место, где планируется установить аппарат. Измерьте величину проседания пола, когда двое взрослых людей (примерно 150 кг) встанут на плиту. Исходя из этих измерений, оцените степень проседания пола при установке аппарата путем пропорционального расчета.  Способ расчетаКаждый параметр определяется следующим образом: t: высота от пола до верхней поверхности напольной плиты Δt: высота от пола до верхней поверхности напольной плиты под нагрузкой Ts (мм/кгс): константа расчетной величины просадки пола Ts (ME): величина просадки пола в месте, в котором установлен этом аппарат Прежде всего рассчитайте константу расчетной величины просадки пола. Ts (мм/кгс) = (t - Δt)/150 Используя эту константу, оцените величину проседания пола в месте, в котором установлен этот аппарат. Ts (ME) = (316 (кгс)/2) x Ts (мм/кгс) ПримерВ случае t = 4 мм Δt = 3 мм Константа расчетной величины просадки пола рассчитывается представленным ниже способом. (4 - 3)/150 = 0,006 В этом примере расчетная величина просадки пола в месте установки аппарата равна 0,948 мм, что рассчитывается по следующей формуле. Ts (ME) = (316 (кгс)/2) x 0,006 = 0,948
| ||
Ровность пола | Установите одну плиту настила на пол в месте, где планируется установить аппарат, и поместите по центру упрощенный уровень. Чтобы выровнять плиту по горизонтали, вставьте под нее несколько прокладок (круглых опор) под точки A или B, как показано на рисунке ниже. Определите неровность пола исходя из толщины прокладок и их количества.  Способ расчетаИспользуйте круглые опоры такой же толщины, что и прокладки. Для каждого параметра указываются следующие значения: t (мм) — толщина прокладки a — количество прокладок, установленных под точкой A b — количество прокладок, установленных под точкой B Если a > b, неровность пола рассчитывается по следующей формуле. t x a (мм) ПримерВ качестве проставки используются круглые опоры толщиной 1 мм. Если под точкой А установлено две прокладки, а под точкой В ни одной, чтобы настил лежал горизонтально, неровность пола равна быть 2 мм. | ||
Вертикальный интервал (Этот метод используется, если на полу есть ступенька.) | Расположите две плиты настила рядом друг с другом и положите их на то место, где планируется установить аппарат. Также как и в способе «Ровность пола», одну плиту положите горизонтально. Затем также положите вторую плиту. Измерьте разницу по высоте между этими двумя плитами.
| ||

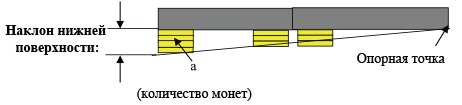

Наклон пола (Этот метод используется, если пол имеет небольшой уклон.) | Расположите две плиты настила рядом друг с другом и положите их на то место, где планируется установить аппарат. Также как и в способе «Ровность пола», одну плиту положите горизонтально. Затем вставьте прокладки (круглые опоры) под другую плиту пола, чтобы установить плиту горизонтально с той высотой, которую вы установили сначала. В этом случае вставьте прокладки в произвольном положении с краю плиты. Измерьте наклон пола с помощью толщины прокладок, расположенных дальше всего от опорной точки (точка, определенная как контрольная отметка высоты) (см. рисунок ниже).
Способ расчетаИспользуйте круглые опоры той же толщины, что и прокладки. Для каждого параметра указываются следующие значения. t (мм) — толщина прокладки a — количество прокладок Неровность пола рассчитывается по следующей формуле: S = t x a (мм) ПримерВ качестве проставки используются круглые опоры толщиной 1 мм. Если три прокладки вставлены в точке, наиболее удаленной от опорной точки, то наклон пола равен 3 мм (= 1 мм x 3). |
Место для установки
Необходимое место для установки
Задняя стенка аппарата должна находиться на расстоянии не менее 800 мм от стены.
Также между каждым компонентом оборудования должно быть расстояние 5 мм, чтобы их можно было соединить друг с другом.
Стандартная (минимальная) конфигурация
imagePRESS V900/V800/V700 + Copy Tray-R

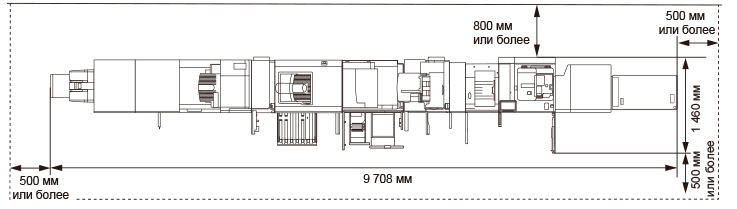

Полная (максимальная) конфигурация дополнительного оборудования
imagePRESS V900/V800/V700 + Two-Knife Booklet Trimmer-B + Booklet Trimmer-G + Booklet Finisher-AG + Paper Folding Unit-K + High Capacity Stacker-J + Perfect Binder-F + Multi Function Professional Puncher-C + Document Insertion Unit-R + Inspection Unit-B + Sensing Unit-B + Multi-drawer Paper Deck-E+ POD Deck Lite XL-A
Минимальное пространство, необходимое для поворота
Минимальная ширина, необходимая для поворота устройства imagePRESS V900/V800/V700 и любого другого оборудования в углу коридора.
Размеры при транспортировке (ширина х длина) | Минимальные требования к ширине коридора* | |
imagePRESS V900/V800/V700 | 907 мм x 872 мм | 1758 мм |
POD Deck Lite-C | 656 х 686 мм | 1449 мм |
POD Deck Lite XL-A | 1025 x 686 мм | 1733 мм |
Multi-drawer Paper Deck-E | 990 x 800 мм | 1773 мм |
Sensing Unit-B | 515 x 750 мм | 1410 мм |
Inspection Unit-B | 450 x 792 мм | 1411 мм |
Document Insertion Unit-R | 823 x 793 мм | 1643 мм |
Static Eliminator-A | 450 x 792 мм | 1411 мм |
Multi Function Professional Puncher-C | 445 x 795 мм | 1411 мм |
High Capacity Stacker-J | 899 x 745 мм | 1668 мм |
Paper Folding Unit-K | 502 x 793 мм | 1439 мм |
Staple Finisher-AG | 800 x 792 мм | 1626 мм |
Staple Finisher-AC | 527 x 623 мм | 1316 мм |
Booklet Finisher-AG | 800 x 792 мм | 1626 мм |
Booklet Finisher-AC | 527 мм x 623 мм | 1316 мм |
Booklet Trimmer-G | 1835 x 790 мм | 2498 мм |
Two-Knife Booklet Trimmer-B | 536 x 770 мм | 1439 мм |
* Минимальная ширина, необходимая для поворота, равна длине диагонали аппарата (оборудования) + около 500 мм.
Размер и вес каждого компонента
Габариты (Ш x Г x В) | Плотность | |
imagePRESS V900/V800/V700 | 907 мм x 872 мм x 1 040 мм | Прибл. 260 кг |
Duplex Color Image Reader Unit-P | 653 x 593 x 219 мм | Прибл. 23 кг |
POD Deck Lite-C | 717 x 686 x 570 мм | Прибл. 76 кг |
POD Deck Lite XL-A | 1105 x 686 x 570 мм | Прибл. 113 кг |
Multi-drawer Paper Deck-E | 990 x 800 x 1080 мм | Прибл. 178 кг |
Sensing Unit-B | 515 x 750 x 1228 мм | Прибл. 100,5 кг |
Inspection Unit-B | 250 x 792 x 1040 мм | Прибл. 49,5 кг |
Document Insertion Unit-R | 746 x 793 x 1407 мм | Прибл. 61 кг |
Static Eliminator-A | 250 x 792 x 1040 мм | Прибл. 50 кг |
Multi Function Professional Puncher-C | 445 x 795 x 1040 мм | Прибл. 102 кг |
High Capacity Stacker-J | 899 x 745 мм (1250 мм*) x 1141 мм (до верха верхнего лотка) *Если лоток для вывода бумаги выдвинут из укладчика. | Прибл. 120 кг |
Paper Folding Unit-K | 336 x 793 x 1190 мм | Прибл. 71 кг |
Staple Finisher-AG | 800 x 792 x 1239 мм | Примерно 133 кг (включая внутреннее устройство перфорации) |
Staple Finisher-AC | 527 мм x 623 мм x 1 099 мм | Прибл. 36 кг |
Booklet Finisher-AG | 800 x 792 x 1239 мм | Примерно 183 кг (включая внутреннее устройство перфорации) |
Booklet Finisher-AC | 527 мм x 623 мм x 1 099 мм | Прибл. 60 кг |
Booklet Trimmer-G | 2095 x 790 x 1040 мм (включая конвейер и выводной лоток) | Примерно 178 кг (включая конвейер и выводной лоток) |
Two-Knife Booklet Trimmer-B | 536 x 770 x 1040 мм (не включая конвейер и выводной лоток) | Примерно 145 кг (не включая конвейер и выводной лоток) |
Среда установки
 |
Блокировка вентиляционных отверстий или решеток аппарата может привести к снижению качества изображения. Не закрывайте вентиляционные отверстия или решетки. |
Температура и влажность
Не устанавливайте аппарат в местах с высокой или низкой температурой и влажностью, например в местах с водопроводным краном, водонагревателем, увлажнителем, кондиционером воздуха, обогревателем или плитой.
Во время работы допустимый диапазон влажности составляет от 15 до 60 % (при температуре в помещении от 20 до 27 ˚C).
Существует риск, что подача бумаги и качество изображения могут пострадать, если аппарат используется в месте, не соответствующем этим условиям.
Перепады температур
Использование кондиционера зимой или резкие перепады температуры могут отрицательно сказаться на положении изображения, так как это может привести к изгибу или сжатию бумаги, а также вызвать неисправность аппарата из-за конденсата. Во избежание таких проблем следите за тем, чтобы перепады температур не превышали 10 ˚C/H.
Вентиляция
В месте установки аппарата кратность воздухообмена должна составлять не менее двух раз в час, а объем помещения — не менее 30 м3.
Во время использования этот аппарат генерирует озон в малых объемах. Хотя чувствительность к озону и др. веществам бывает разной, это количество не представляет опасности для здоровья. Озон и др. вещества более ощутимы при продолжительном использовании или большом объеме работы, особенно в плохо вентилируемых помещениях. Рекомендуется проветривать помещение, в котором установлен аппарат, чтобы поддерживать благоприятные условия работы.
Ограничения по высоте
Устанавливайте этот аппарат на высоте 4000 м или менее.
*Атмосферное давление на высоте 4000 м: 607,8 гПа (справочное значение)
*Атмосферное давление на высоте 4000 м: 607,8 гПа (справочное значение)
Источник питания
Требования к источнику питания
Используйте эти компоненты в соответствии с техническими требованиями к источнику питания, указанными ниже.
Электропитание компонентов, не указанных в таблице, осуществляется от источника питания imagePRESS V900/V800/V700 или других компонентов.
Источник питания | Технические характеристики шнура питания / сетевого штепселя | Длина шнура питания | |
imagePRESS V900/V800/V700 | 220–240 В перем. тока, 50/60 Гц, 16 А х 2 | CEE 7/7 x 2 | 2 м х 2 |
POD Deck Lite-C | 220–240 В переменного тока, 50 Гц/60 Гц, 1,2 А | CEE 7/7 | 2 м |
POD Deck Lite XL-A | 220–240 В переменного тока, 50 Гц/60 Гц, 1,2 А | CEE 7/7 | 2 м |
Multi-drawer Paper Deck-E | 220–240 В переменного тока, 50 Гц/60 Гц, 3,5 А | CEE 7/7 | 1,9 м |
Sensing Unit-B | 100–240 В переменного тока, 50/60 Гц, 2,5 А | CEE 7/7 | 1,9 м |
Inspection Unit-B | 100–240 В переменного тока, 50/60 Гц, 1,4 А | CEE 7/7 | 1,9 м |
Document Insertion Unit-R | 100–240 В переменного тока, 50/60 Гц, 1,0 А | CEE 7/7 | 2 м |
Static Eliminator-A | 100–240 В переменного тока, 50/60 Гц, 1 А | CEE 7/7 | 1,9 м |
Multi Function Professional Puncher-C | 230 В, 50 Гц, 2,0 А | CEE 7/7 | 2,4 м |
High Capacity Stacker-J | 100–240 В переменного тока, 50/60 Гц, 2,5 А | CEE 7/7 | 4,2 м |
Paper Folding Unit-K | От финишера | От финишера | - |
Staple Finisher-AG | 120–240 В переменного тока, 50/60 Гц, 8 А | CEE 7/7 | 2 м |
Staple Finisher-AC | 100–240 В переменного тока, 50/60 Гц, 1,4 А | CEE 7/7 | - |
Booklet Finisher-AG | 120–240 В переменного тока, 50/60 Гц, 8 А | CEE 7/7 | 2 м |
Booklet Finisher-AC | 100–240 В переменного тока, 50/60 Гц, 1,4 А | CEE 7/7 | - |
Booklet Trimmer-G | От финишера | От финишера | - |
Two-Knife Booklet Trimmer-B | 220–240 В переменного тока, 50/60 Гц, 2,3 А | CEE 7/7 | 2 м |
Максимальная потребляемая мощность
Максимальная потребляемая мощность imagePRESS V900/V800/V700 и других компонентов указана ниже.
Максимальная потребляемая мощность | |
imagePRESS V900/V800/V700 | 1560+2500 Вт |
POD Deck Lite-C | 480 Вт |
POD Deck Lite XL-A | 480 Вт |
Multi-drawer Paper Deck-E | 1 000 Вт |
Sensing Unit-B | 500 Вт |
Inspection Unit-B | 700 Вт |
Document Insertion Unit-R | 120 Вт |
Static Eliminator-A | 100 Вт |
Multi Function Professional Puncher-C | 550 Вт |
High Capacity Stacker-J | 300 Вт |
Paper Folding Unit-K | 150 Вт |
Staple Finisher-AG | 500 Вт |
Staple Finisher-AC | 700 Вт |
Booklet Finisher-AG | 500 Вт |
Booklet Finisher-AC | 700 Вт |
Booklet Trimmer-G | 300 Вт |
Two-Knife Booklet Trimmer-B | 440 Вт |
