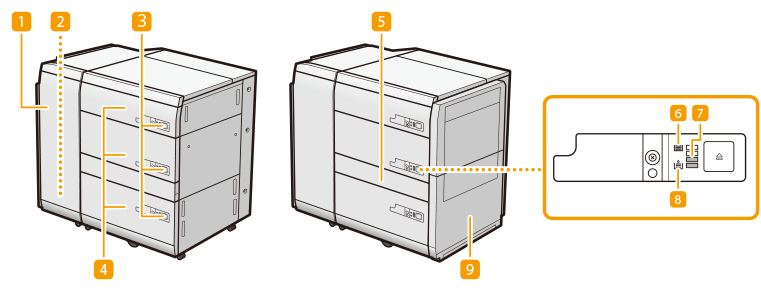

POD Deck-F/POD Deck-F + Path Kit

Передняя крышка (буфер)

Аварийный лоток

Кнопка открытия

Стойка для бумаги

Крышка устройства прямой подачи

Значок загруженной бумаги

Оставшаяся бумага

Значок подачи бумаги

POD Deck Path Kit-A

Перед подключением кабеля к источнику питания убедитесь, что POD Deck-F заземлен. Перед отключением заземления отсоедините кабель от источника питания. Не помещайте тяжелые предметы на POD Deck-F. Это может привести к повреждению. При обращении с бумагой следите за тем, чтобы не порезать руки о края бумаги.

Если аппарат находится в спящем режиме, стойку для бумаги, возможно, не удастся открыть. В этом случае возобновите работу аппарата, а затем нажмите кнопку открытия на модуле POD Deck-F. Если для печати используется тонкая бумага, она может замяться после предыдущих заданий некоторых типов. В этом случае держите стойку для бумаги в открытом положении примерно 10 минут, чтобы снизить температуру в ней, а затем продолжите печать.

Сведения о том, бумагу какой плотности и какого формата можно использовать, см. пункты для модуля POD Deck-F в разделе Допустимая бумага.

Загрузка бумаги в устройство POD Deck-F

Подъемник внутри стоек для бумаги поднимается и опускается автоматически. Загружая бумагу, следите за тем, чтобы не прищемить пальцы, т.к. это может привести к травме.

Если во время печати со сшиванием заканчивается бумага и печать останавливается, не убирайте выведенные страницы, которые еще не сшиты. (Печать и сшивание возобновляются после устранения замятия бумаги.) Если требуется поднять подъемник (например, если внутрь стойки для бумаги упали какие-либо предметы), не поднимайте его больше чем на 50 мм или в диагональном направлении, так как это может привести к неисправности или повреждению аппарата. Не поднимайте подъемник внутри стойки для бумаги, когда основное питание включено, т.к. это может привести к неполадкам или повреждению аппарата. Если необходимо поднять подъемник, например, если Вы уронили какие-либо предметы, выключите основное питание при открытых стойках для бумаги. Указания по завершению работы аппарата см. в разделе Выключение аппарата

Можно загружать бумагу пользовательского формата, если ее стороны имеют размеры 182–487,7 мм в длину и 139,7–330,2 мм в ширину. Если любая из сторон короче или длиннее указанных размеров, загрузить бумагу пользовательского формата невозможно. Если во время печати появляется сообщение с напоминанием о необходимости загрузить бумагу, после загрузки соответствующей бумаги автоматически выполняется оставшаяся печать. При выборе другого источника бумаги оставшаяся печать выполняется после нажатия клавиши [OK]. Чтобы отменить печать, нажмите кнопку <Отмена>. Необходимые настройки для бумаги, загружаемой в модуль POD Deck-F, описаны в руководстве по обращению со специальными носителями. Если устройство подачи разделителей не используется, храните его в надежном месте, чтобы не потерять.

1	Нажмите кнопку открытия.
2	Откройте стойку для бумаги. Подъемник автоматически опускается в позицию для загрузки бумаги.

Если загружена бумага для разделителей

При загрузке бумаги для разделителей

Закрывая стойку для бумаги, следите за тем, чтобы не прищемить пальцы, так как это может привести к травме.

В следующих ситуациях настройте пластины смены формата в соответствии с форматом загружаемой бумаги. Смена формата бумаги для модуля POD Deck-F При первой загрузке бумаги в стойку для бумаги. При загрузке бумаги края стопки бумаги могут скручиваться внутри стойки для бумаги или между краем бумаги и пластинами смены формата имеются промежутки, так как формат загружаемой бумаги не соответствует формату бумаги, для которого в настоящий момент настроены пластины смены формата. Не подвергайте сильным ударам ограничитель заднего края во время загрузки бумаги в стойку для бумаги, поскольку это может стать причиной неполадок или повреждения аппарата. Не подвергайте сильным ударам стойку для бумаги во время ее открывания/закрывания, поскольку это может стать причиной неполадок, повреждения аппарата или смещения изображения. Не загружайте несовместимую бумагу в POD Deck-F. Это может стать причиной замятия бумаги. Допустимая бумага Свернутую или скрученную бумагу перед загрузкой в стойку для бумаги необходимо расправить. Запрещается помещать бумагу или другие предметы в открытую часть стойки для бумаги рядом со стопкой бумаги, поскольку это может стать причиной неполадок или повреждения аппарата. Внутри стойки для бумаги POD Deck-F имеется вентилятор для бумаги. Следите за тем, чтобы в отверстие вентилятора не попадали скрепки или иные посторонние предметы. Если бумага загружена выше ограничительной отметки () или кассета для бумаги не полностью вставлена в стойку для бумаги, копирование и печать не выполняются. Убедитесь, что высота стопки не превышает ограничительной отметки (). Обязательно убедитесь в том, что стойка для бумаги установлена на место. Если первый лист вывода не удается плавно вывести в выводной лоток, рекомендуется заранее поместить пустой лист аналогичного или большего размера, чем выводимая бумага, в лоток вывода.

При загрузке бумаги в стойку убедитесь, что настройка формата бумаги соответствует формату загруженной бумаги. Загрузите бумагу под валики ограничителя заднего края. При загрузке бумаги убедитесь, что высота стопки бумаги не превышает ограничительной отметки 20 мм. Если высота стопки бумаги превышает 20 мм, ее края могут скрутиться или помяться, что может привести к снижению качества печати. Если на упаковке имеются указания о том, какой стороной загружать бумагу, следуйте этим указаниям. При загрузке бумаги в стойку для бумаги печать выполняется на стороне, обращенной вверх. В случае проблем при печати попробуйте перевернуть стопку бумаги и загрузить ее снова. Однако нельзя переворачивать текстурную бумагу, бумагу с односторонним покрытием и бумагу с разной печатью на лицевой и оборотной сторонах. Замените такую бумагу новой. Более подробные сведения о направлении печати на бумаге с печатью (бумага с уже отпечатанными логотипами или шаблонами) см. в разделе Ориентация загружаемой бумаги Упакуйте оставшуюся бумагу в оригинальную упаковку и храните ее в сухом месте, защищенном от прямых солнечных лучей. Если бумага закончилась и печать остановилась, загрузите новую стопку бумаги. Печать возобновляется после загрузки новой стопки бумаги. При открывании стойки для бумаги убедитесь, что бумага правильно загружена в область укладки. Если бумага загружена неправильно либо остается в области укладки, снова загрузите бумагу. Иначе бумага может согнуться или произойти замятие бумаги.

Смена формата бумаги для модуля POD Deck-F

Нажмите   <Предпочтения>  <Параметры бумаги>  <Параметры бумаги> и зарегистрируйте нужный формат бумаги.

1	Нажмите кнопку открытия.
2	Откройте стойку для бумаги. Подъемник автоматически опускается в позицию для загрузки бумаги.

Если загружена бумага для разделителей

1	Снимите блокировку пластин смены формата.
2	Сдвиньте пластины смены формата в положение, в котором они не касаются бумаги.

1	Установите бумагу нужного формата до высоты приблизительно 10 мм.
2	Сдвиньте пластины смены формата (передние) и пластины смены формата (задние) в соответствии с форматом бумаги.

При загрузке бумаги для разделителей

1	Извлеките лист материалов для печати из пластины материалов для печати.
2	Прикрепите к листу материалов для печати наклейку формата бумаги, соответствующую новому формату бумаги.
3	Установите лист материалов для печати в пластину материалов для печати.

Загрузка конвертов в POD Deck-F

Имеющиеся типы конвертов и ограничения загрузки

Тип конверта	Предел загрузки (по высоте) для верхней, средней и нижней стоек	Ограничительная отметка
Kakugata 2, 9" x 12", 10" x 13"	Верхний/средний: 50 мм Нижний: 100 мм	-
Если подключено устройство подачи конвертов Envelope Feeder Attachment-J
Nagagata 3, Yougatanaga 3, 6" x 9", ISO-C5, Monarch, No.10 (COM10)	Верхний/средний: 50 мм Нижний: 100 мм

Убедитесь, что высота стопки конвертов не превышает ограничительной отметки.

Ниже показаны пользовательские форматы бумаги, которые можно указать для конверта: Если не планируется подключать модуль Envelope Feeder Attachment-J: 139,7 мм x 182,0 мм – 330,2 мм x 487,7 мм Если модуль Envelope Feeder Attachment-J подключен: 98,0 мм x 182,0 мм – 330,2 мм x 487,7 мм Убедитесь, что различие по высоте верха конвертов в стопке не превышает 10 мм. При использовании конвертов нестандартного размера шириной 162 мм или меньше рекомендуется использовать модуль Envelope Feeder Attachment-J.

Подключение модуля Envelope Feeder Attachment-J и загрузка конвертов

1

Откройте стойку для бумаги.

1	Нажмите кнопку открытия.
2	Откройте стойку для бумаги. Подъемник автоматически опускается в позицию для загрузки бумаги.

В зависимости от условий эксплуатации может потребоваться некоторое время, чтобы открыть лоток для бумаги после нажатия кнопки открытия.

2

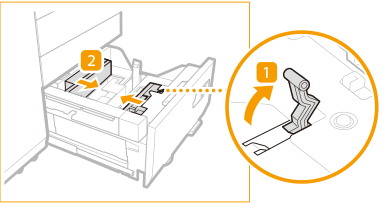

Полностью откройте пластины изменения формата.

1	Разблокируйте пластины изменения формата.
2	Сдвиньте пластины изменения формата в полностью открытое положение.

3

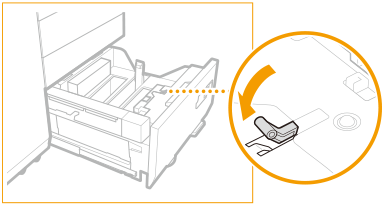

Заблокируйте рычаг пластины изменения формата и зафиксируйте его.

4

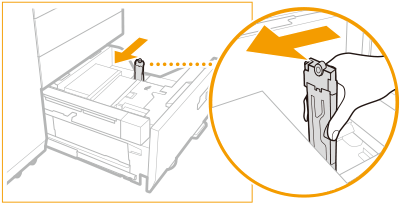

Сдвиньте ограничитель заднего края наружу в положение, которое не будет мешать процессу установки.

5

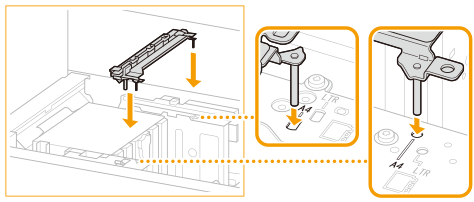

Подсоедините средний блок (А) к подъемнику.

Расположив метку А на среднем блоке (А) лицевой стороной вверх, полностью вставьте его выступ в отверстие подъемника. Затем сдвиньте средний блок в направлении стрелки и убедитесь, что пластина подъемника опускается.

Если пластина подъемника не опускается, установите средний блок в правильное положение еще раз.

Если лоток для бумаги закрыть без подсоединения среднего блока, отображается сообщение об ошибке. В этом случае снова откройте лоток для бумаги и подсоедините средний блок.

6

Подсоедините наружный блок (В).

Левой рукой удерживайте левый край вспомогательной направляющей наружного блока (B). Поместите большой палец правой руки в отверстие в центре наружного блока (B) и поддерживайте нижний край указательным и средним пальцами. Совместите метку ▽ на лотке для бумаги и метку △ на наружном блоке (B), чтобы подсоединить его.

Вспомогательная направляющая на левом конце внутреннего крепления (B) скользит вверх и вниз. Переместите вспомогательную направляющую вверх, чтобы прикрепить ее к внутреннему креплению (B).

7

Подсоедините внутренний блок (С).

Левой рукой возьмитесь за боковую часть внутреннего блока (C). Поместите большой палец правой руки в отверстие в центре внутреннего блока (C) и поддерживайте нижний край указательным и средним пальцами. Совместите метку △ на лотке для бумаги и метку ▽ на внутреннем блоке (C), чтобы подсоединить его.

8

Откройте пластины изменения формата немного шире, чем ширина конверта, который вы хотите загрузить.

9

Совместите конверты.

См. раздел «Перед загрузкой конвертов», чтобы подготовить конверты, которые вы хотите загрузить.

10

Загрузите стопку конвертов высотой примерно 10 мм.

Загрузите конверты в средний блок (A).

Не загружайте все конверты на этом этапе.

Направление загрузки см. в разделе «Направление подачи конвертов »

Разместите конверты печатной стороной вверх.

11

Отрегулируйте пластины изменения формата в соответствии с шириной конвертов.

Из-за скручивания конвертов пластины изменения формата могут быть установлены немного уже фактической ширины конвертов. Это может привести к ошибкам подачи или замятию бумаги. Убедитесь, что пластины изменения формата отрегулированы правильно.

12

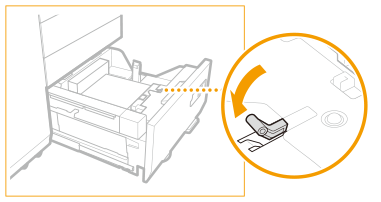

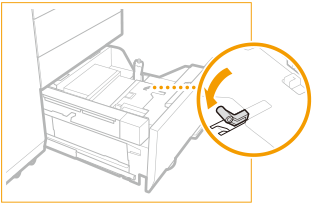

Заблокируйте рычаг блокировки.

13

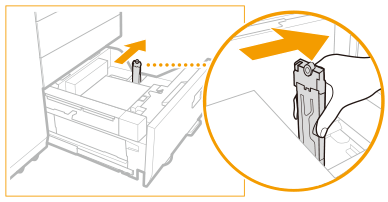

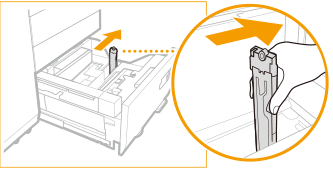

Отрегулируйте ограничитель заднего края в соответствии с размером конверта.

Удерживая рычаг разблокировки, переместите ограничитель заднего края в соответствии с размером конверта.

14

Загрузите оставшиеся конверты.

Убедитесь, что стопка не выходит за метку ограничения загрузки ().

Убедитесь, что различие по высоте верха конвертов в стопке не превышает 10 мм.

15

Осторожно вставьте стойку для подачи бумаги в аппарат до фиксации с характерным щелчком.

Направление подачи конвертов

Если модуль Envelope Feeder Attachment-J не используется

При загрузке конвертов в «POD Deck-F» следуйте инструкциям на рисунке ниже.

Если используются конверты формата Kakugata 2, 9" x 12", 10" x 13"

*1 Направление подачи

*2 Печатной стороной вверх

Убедитесь, что высота верхней поверхности стопки конвертов соответствует следующим условиям.  Разница по высоте между самой высокой и самой низкой частями должна быть не более 1010 мм.  Разница по высоте между самой высокой частью на ведущем крае () и между самой низкой частью в другой области () должна быть не более 8,5 мм. * Если при использовании описанного выше способа загрузки подается несколько конвертов или происходит замятие бумаги, уменьшите количество загружаемых конвертов. Если подача конвертов затруднена, произошло замятие бумаги или конверты помялись, загрузите конверты, как показано ниже.  Перед загрузкой загните клапаны конвертов внутрь.  Перед загрузкой загните клапаны и поверните конверты на 180°. * При складывании клапанов внутри конвертов измените настройку пользовательского формата в соответствии с фактическим форматом конверта. Загните клапаны конвертов внутрь.   Загните клапаны и поверните конверты на 180°.   *1 Направление подачи *2 Печатной стороной вверх При печати на повернутых на 180° конвертах со сложенными клапанами также измените ориентацию бумаги в настройках печати драйвера принтера. Подробные сведения см. в справке по драйверу принтера. При копировании на повернутые на 180° конверты со сложенными клапанами перед загрузкой поверните оригинал. При загрузке конверта в модуль POD Deck-F печать выполняется на стороне, обращенной вверх.

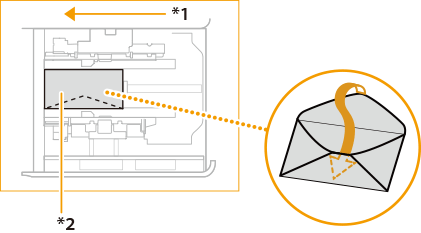

Если используется устройство подачи конвертов Envelope Feeder Attachment-J

Nagagata 3		Yougatanaga 3, 6" x 9", ISO-C5, Monarch, No.10 (COM10)
*1 Направление подачи *2 Печатной стороной вверх

Убедитесь, что высота верхней поверхности стопки конвертов соответствует следующим условиям. Разница по высоте между самой высокой и самой низкой частями должна быть не более 1010 мм. Разница по высоте между самой высокой частью на ведущем крае () и между самой низкой частью в другой области () должна быть не более 8,5 мм. * Если при использовании описанного выше способа загрузки подается несколько конвертов или происходит замятие бумаги, уменьшите количество загружаемых конвертов. Если подача конвертов затруднена, произошло замятие бумаги или конверты помялись, загрузите конверты, как показано ниже. Для конвертов, загруженных таким образом, чтобы клапан находился на задней кромке относительно направления подачи  Перед загрузкой загните клапаны конвертов внутрь.  Перед загрузкой загните клапаны и поверните конверты на 180°. * При складывании клапанов внутри конвертов измените настройку пользовательского формата в соответствии с фактическим форматом конверта. Загните клапаны конвертов внутрь.   Загните клапаны и поверните конверты на 180°   *1 Направление подачи *2 Печатной стороной вверх Для конвертов, загруженных таким образом, чтобы клапан находился на правой стороне относительно направления подачи Перед загрузкой загните клапаны в конверты и поверните конверты на 180°. * При складывании клапанов внутри конвертов измените настройку пользовательского формата в соответствии с фактическим форматом конверта. Помимо стандартного ограничения по высоте верхней поверхности, убедитесь, что разница по высоте между самой высокой частью с левой стороны () по отношению к направлению подачи и самой низкой частью с правой стороны () не превышает 5 мм. Загните клапаны в конверты и поверните конверты на 180° При печати на повернутых на 180° конвертах со сложенными клапанами также измените ориентацию бумаги в настройках печати драйвера принтера. Подробные сведения см. в справке по драйверу принтера. При копировании на повернутые на 180° конверты со сложенными клапанами перед загрузкой поверните оригинал. При загрузке конверта в модуль POD Deck-F печать выполняется на стороне, обращенной вверх.

Снятие дополнительного устройства подачи конвертов Envelope Feeder Attachment-J

1

Откройте стойку для бумаги.

1	Нажмите кнопку открытия.
2	Откройте стойку для бумаги. Подъемник автоматически опускается в позицию для загрузки бумаги.

В зависимости от условий эксплуатации может потребоваться некоторое время, чтобы открыть лоток для бумаги после нажатия кнопки открытия.

2

Полностью откройте пластины изменения формата.

1	Разблокируйте пластины изменения формата.
2	Сдвиньте пластины изменения формата в полностью открытое положение.

3

Сдвиньте пластины изменения формата в полностью открытое положение.

4

Сдвиньте ограничитель заднего края наружу в положение, которое не будет мешать процессу снятия.

5

Снимите средний блок (А).

6

Снимите внутренний блок (А).

Поместите большой палец правой руки в отверстие в центре и поддерживайте нижний край указательным и средним пальцами. Сдвиньте блок в направлении стрелки, чтобы его снять. Поместите большой палец правой руки в отверстие в центре и поддерживайте нижний край указательным и средним пальцами. Сдвиньте блок в направлении стрелки, чтобы его снять.

7

Снимите наружный блок (А).

Поместите большой палец правой руки в отверстие в центре и поддерживайте нижний край указательным и средним пальцами. Сдвиньте блок в направлении стрелки, чтобы его снять.

8

Осторожно вставьте стойку для подачи бумаги в аппарат до фиксации с характерным щелчком.

Загрузка бумаги с предварительной печатью в POD Deck-F

При выполнении операции копирования обратите внимание на ориентацию размещаемого оригинала. Размещение оригиналов

Заранее задайте для параметров <Приоритет ориентации изображений> и <Приоритет скорости для копир. из устр-ва подачи> значение <Выкл.>. <Приоритет ориентации изображений> <Приоритет скорости для копир. из устр-ва подачи>

Загрузка бумаги с логотипом в книжной ориентации

A4		A3

Загрузка бумаги с логотипом в альбомной ориентации

A4		A3
