POD Deck-F/POD Deck-F + Path Kit

Främre lucka (buffertenhet)

Dubbelarksfack

Knappen Öppna

Pappersmagasin

Lucka på passeringsbanan

Ikon för påfyllt papper

Återstående papper

Ikon för pappersmatning

POD Deck Path Kit-A

Se till att jorda "POD Deck-F" innan du ansluter elkontakten till strömkällan. Se också till att dra ur kontakten från strömkällan innan du kopplar från jordanslutningen. Placera inte tunga föremål på "POD Deck-F". Det kan resultera i skador. Var försiktig när du hanterar papper så att du inte skär dig på papperets kanter.

Om maskinen är i viloläge kan du inte öppna pappersmagasinet. I så fall kan du återaktivera maskinen och sedan trycka på öppningsknappen på "POD Deck-F". Om bestruket tunt papper används för utskrift kan det skrynklas beroende på de senaste utskriftsjobben. Ha i sådana fall pappersmagasinet öppet i ca 10 minuter för att sänka pappersmagasinets temperatur och fortsätt sedan utskriften.

Mer information om basvikt och pappersformat som kan användas finns i poster för "POD Deck-F" i Tillgängligt papper.

Fylla på papper i POD Deck-F

Lyftaren inuti pappersmagasinen höjs och sänks automatiskt. Var försiktig när du fyller på papper så att du inte klämmer fingrarna.

Om papperet tar slut och utskriften stoppas när du skriver ut med häftningsfunktionen, ska du inte ta bort utmatade ark som väntar på att häftas. (Utskriften och häftningen fortsätter när pappersstoppet har åtgärdats.) Om du behöver lyfta upp lyftaren (om du t.ex. tappar föremål inuti pappersmagasinet), ska du inte lyfta upp lyftaren mer än 50 mm eller diagonalt, eftersom det kan resultera i funktionsfel eller skada på maskinen. Lyft inte upp liften innanför pappersmagasinen medan huvudströmmen är På eftersom detta kan resultera i driftsstörning eller skada på maskinen. Om du behöver lyfta upp liften om du t.ex. tappar objekt stänger du AV huvudströmmen med pappersmagasinen öppna. Anvisningar om hur du stänger av maskinen finns i Stänga av maskinen.

Du kan fylla på papper som inte har standardformat om längden på båda sidorna är mellan 182 mm och 487,7 mm, och bredden är mellan 139,7 mm och 330,2 mm. Du kan inte fylla på papper med eget format om någon av sidorna är kortare eller längre än de pappersformat som kan fyllas på. Om det visas ett meddelande om att du ska fylla på papper under utskriftens gång, sker återstående utskrifter automatiskt när du har fyllt på korrekt papper. Om du väljer en annan papperskälla sker återstående utskrifter när du trycker på <OK>. Om du vill avbryta utskriften, tryck på <Avbryt>. Kontrollera hanteringsguiden för specialmedia och gör lämpliga inställningar för papperet som ska fyllas på "POD Deck-F". Förvara flikpappersmataren på en säker plats när du inte använder den, och tappa inte bort den.

1	Tryck på öppningsknappen.
2	Öppna pappersmagasinet. Hissen inuti maskinen sänks automatiskt till pappersmatningsläget.

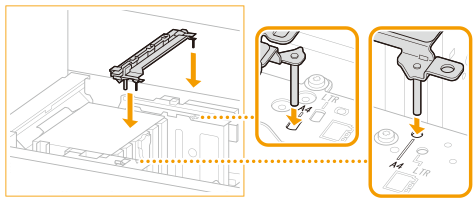

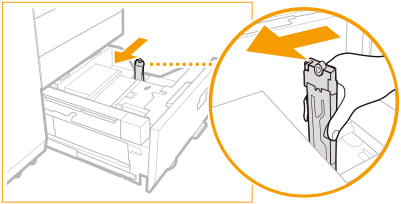

När flikpapper har fyllts på

När flikpapper fylls på

Var försiktig när du stänger pappersmagasinet så att du inte klämmer fingrarna.

I följande situationer måste du justera formatändringsplattorna så att de stämmer med aktuellt pappersformat. Ändra pappersformat för POD Deck-F När du fyller på papper i pappersmagasinet för första gången. När du fyller på papper kan kanterna på pappersbunten böjas i pappersmagasinet eller så kan det uppstå ett avstånd mellan kanten på papperet och formatändringsplattorna, eftersom formatet på det papper som fylls på inte stämmer med det pappersformat som formatändringsplattorna är inställda för. Utsätt inte den bakre hållaren för stötar när du fyller på papper i pappersmagasinet, eftersom det kan leda till maskinfel och skador på maskinen. Utsätt inte pappersmagasinet för kraftiga slag/stötar när du öppnar eller stänger det eftersom det kan leda till att maskinen skadas eller slutar fungera eller att bilden feljusteras. Fyll inte på inkompatibelt papper i "POD Deck-F". Det kan orsaka pappersstopp. Tillgängligt papper Papper som är böjt måste slätas ut innan det fylls på i pappersmagasinsenheten. Placera aldrig papper eller andra föremål i den tomma delen av pappersmagasinet bredvid pappersbunten, eftersom det kan medföra maskinfel och skador på maskinen. En pappersfläkt är monterad inuti "POD Deck-F". Lägg inte gem eller andra föremål i fläktöppningen. Du kan inte kopiera eller skriva ut om du fyller på papper över höjdmarkeringen (), eller om papperslådan inte skjuts ända in i pappersmagasinet. Se till att höjden på pappersbunten inte överskrider markeringen för påfyllningsgränsen (). Kontrollera alltid att pappersmagasinsenheten är på plats. Om det första utskriftsarket inte kan matas ut på utmatningsfacket rekommenderar vi att du i förväg placerar ett blankt ark av samma storlek eller större än utmatningspapperet på utmatningsfacket.

Se efter när du fyller på papper i pappersmagasinet att formatinställningen överensstämmer med formatet på det papper som fylls på. Fyll på med papper under valsarna för hållaren i bakkanten. När du fyller på papper, ser du till att höjden på pappersbunten inte överskrider 20 mm. Om höjden på pappersbunten överstiger 20 mm, kan pappersbuntens kanter rullas eller skrynklas vilket kan resultera i dåliga utskrifter. Följ eventuella anvisningar på pappersförpackningen om hur papperet ska vändas. När papperet har fyllts på i pappersmagasinsenheten, blir den sida som är vänd uppåt utskriftssidan. Om problem uppstår vid utskrift, prova att vända på pappersbunten och lägga i den igen. Men det går inte att vända strukturerat papper, papper som är bestruket på ena sidan och papper som har olika utskrift på framsidan och baksidan. Fyll i så fall på med nytt papper. Mer information om utskriftsriktning på förtryckt papper (papper med förtryckt logotyp eller mönster) finns i Riktning på det papper som ska fyllas på. Lägg tillbaka det återstående papperet i originalförpackningen och förvara den på en torr plats som inte utsätts för direkt solljus. Om papperet tar slut och utskriften stoppas fyller du på en ny pappersbunt. Utskriften återupptas när den nya pappersbunten har fyllts på. Kontrollera att du har laddat papperet korrekt i avläggningsområdet när du öppnar pappersmagasinet. Om papperet har laddats på fel sätt eller om det finns kvar papper i avläggningsområdet ska du fylla på pappret ordentligt igen. Det kan leda till att papper viks eller att pappersstopp uppstår.

Ändra pappersformat för POD Deck-F

Tryck på   <Preferenser>  <Pappersinställningar>  <Pappersinställningar> och registrera önskat pappersformat.

1	Tryck på öppningsknappen.
2	Öppna pappersmagasinet. Hissen inuti maskinen sänks automatiskt till pappersmatningsläget.

När flikpapper har fyllts på

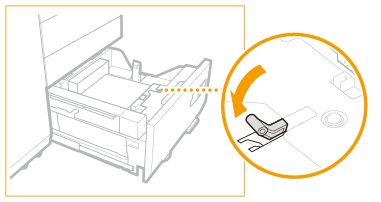

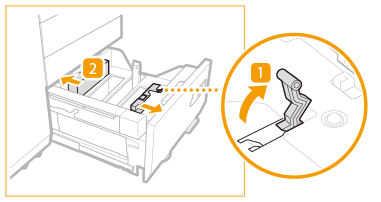

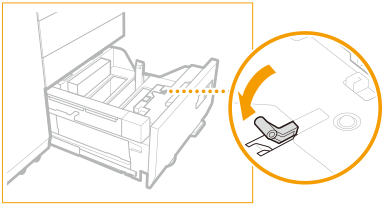

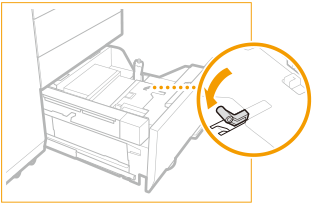

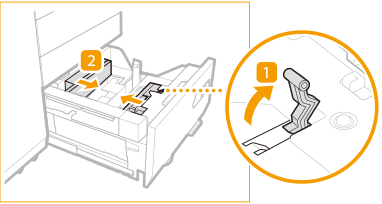

1	Ta bort storleksändringsplattornas spärr.
2	Flytta storleksändringsplattorna till en position där de inte fastnar i det inställda papperet.

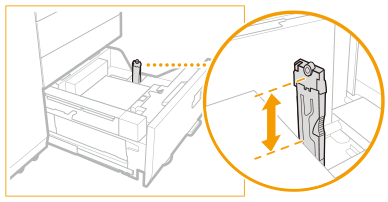

1	Konfigurera papperet för ca 10 mm höjd.

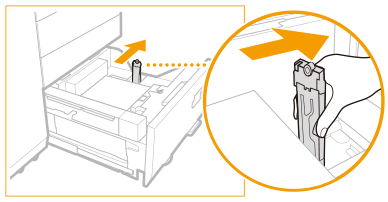

2	Skjut storleksändringsplattorna (fram och bak) så att de överensstämmer med pappersformatet.

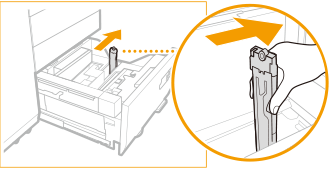

När flikpapper fylls på

1	Dra ut mediearket ur medieplattan.
2	Placera etiketten för pappersformatet så att den stämmer med det nya pappersformatet på medieark.
3	Placera medieark i medieplattan.

Fylla på kuvert i POD Deck-F

Tillgänglig kuverttyp och påfyllningsgräns

Kuverttyp	Påfyllningsgräns (höjd) för övre, mittersta och nedre magasin	Markering för påfyllningsgräns
Kakugata 2*	30 ark (23 mm)
9" x 12"	30 ark (20 mm)
10" x 13"		-

Se till att höjden på kuvertbunten inte överskrider påfyllningsgränsen.

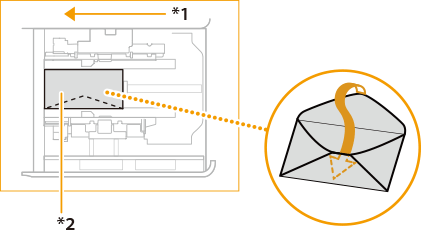

Kuvertmatningsriktning

		Kakugata 2
		*1 Matningsriktning *2 Utskriftssidan uppåt

När du fyller på kuvert i "POD Deck-F" sker utskrift på den uppåtvända sidan. Tryck ned det påfyllda kuvertet med handen tills kuvertets yta är i nivå med utmatningsplatsen.

Fylla på förtryckt papper i POD Deck-F

När du kopierar måste du också tänka på originalets riktning. Placera original

Ställ in <Prioriterad bildriktning> och <Hastighetsprioritet för kopiering från matare> på <Av> i förväg. <Prioriterad bildriktning> <Hastighetsprioritet för kopiering från matare>

Fylla på stående papper med logotyp

A4		A3

Fylla på liggande papper med logotyp

A4		A3
