Regolazione della posizione dell'immagine

È possibile regolare la posizione dell'immagine stampata, disallineata o distorta, confermando le pagine di prova e specificando i valori di impostazione.

Stampa di una pagina di prova

Quando si regola la posizione delle immagini è necessario stampare una pagina di prova.
1
Premere <Cambia> per <Regolaz. posizione immagine>.
2
Premere <Stampa pagina di test>.
3
Inserire il numero delle pagine di prova da stampare premendo <Avanti>.
4
Selezionare un'origine di alimentazione contenente carta personalizzata premendo <Avvio stampa>.
Viene stampata una pagina di prova.
Per informazioni sulla carta che è possibile utilizzare per le pagine di prova, vedere Carta disponibile per la copia/stampa fronte-retro.
Verificare che la fonte di alimentazione contenga una quantità sufficiente di carta prima di stampare le pagine di prova.

Regolazione dell'allineamento del margine superiore dell'immagine

Questa impostazione consente di regolare la posizione dell'immagine verificando che i segni di registro sulla stampa di prova si allineino all'immagine sul margine superiore della pagina di prova.
1

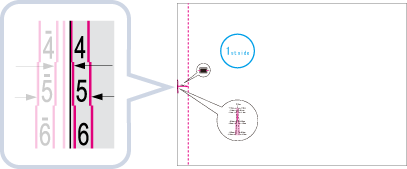

Verificare la posizione dell'immagine del margine superiore, sul lato anteriore della pagina di prova.
Nell'esempio seguente, si richiede una regolazione in quanto la linea centrale del segno di registro è di 0,4 mm al di fuori del margine della pagina di prova. Seguire la procedura descritta di seguito per modificare la posizione dell'immagine del margine superiore sul lato anteriore della pagina di prova.
La pagina di prova sulla quale è stampato "lato 1" è il lato anteriore.
2
Nella schermata <Regolaz. posizione immagine>, inserire il valore confermato nella pagina di test che allinea la linea centrale del segno di registro con il bordo del foglio.
Nel caso dell'esempio sopra descritto, impostare 0,4 mm per <Fronte>. Immettere il valore usando <-> e <+>.
<+>
Premere quando la linea centrale del segno di registro si trova al di fuori del margine della pagina di prova (la linea centrale del segno di registro NON è stampata). L'immagine viene spostata all'indietro rispetto alla direzione di caricamento della carta, secondo il valore immesso.
<->
Premere quando la linea centrale del segno di registro si trova dentro al margine della pagina di prova. L'immagine viene spostata in avanti, rispetto alla direzione di caricamento della carta, secondo il valore immesso.
3
Ribaltare la pagina di prova verificare l'immagine del margine inferiore sul retro della pagina di prova.
4
Inserire il valore confermato nella pagina di test che allinea la linea centrale del segno di registro con il bordo del foglio.
Inserire il valore usando <-> e <+> in <Retro>.
5
Stampare nuovamente la pagina di prova e verificare la posizione dell'immagine premendo <OK>.
Effettuare nuovamente la correzione, se necessario.
Quando si apre di nuovo la schermata <Regolaz. posizione immagine> dopo averla chiusa, premendo <OK>, i valori sulla schermata ritornano a <0>. Il valore di regolazione rimane tuttavia applicato. Se si ripetono i passaggi, leggere il valore dei segni di registro della nuova pagina e inserire il nuovo valore.
Per ripristinare il valore accumulato, premere <Ripristino impostaz. iniziali>.
6
Premere <OK>.
