Ajustement de la position de l’image (Séries 8900 / Séries 4900 uniquement)

Vous pouvez ajuster la position de l'image imprimée qui est mal alignée ou déformée, en vérifiant les pages de test et en spécifiant les valeurs de réglage.

Impression d'une page de test

Imprimez une page de test lors de l'ajustement de la position des images.

Appuyez sur <Modifier> pour <Régler la position d'image>.

Appuyez sur <Imprimer page de test>.

Saisissez le nombre de pages de test à faire

, appuyez sur <Suivant>.

Sélectionnez une source de papier qui contient un type de papier personnalisé

, appuyez sur <Démarrer l'impression>.

Imprimez une page de test.

Pour plus d'informations sur le papier qu'il est possible d'utiliser en tant que pages de test, consultez la section Papier disponible pour copie recto verso/impression recto verso.

Assurez-vous qu'il y a suffisamment de papier chargé dans la source de papier avant d'imprimer des pages de test.

Réglage de l'alignement du bord avant de l'image

Ce paramètre vous permet de régler la position de l'image en vérifiant si le repère enregistré et l'image au premier plan orientée dans le sens de chargement sont alignés sur la page de test.

Vérifiez la position de l'image de premier plan sur le côté avant de la page de test.

Séries 8900uniquement

Dans l'exemple ci-dessous, un réglage est nécessaire car la ligne centrale du repère enregistré se situe 4 pixels en dehors du bord de la page de test. Suivez la procédure décrite ci-dessous pour ajuster la position de l'image de premier plan sur le côté avant de la page de test.

La page de test avec « 1 » imprimé dessus est le recto.

Séries 4900uniquement

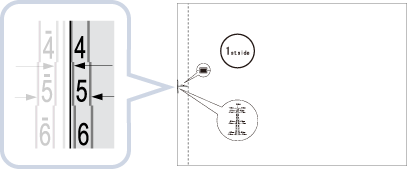

Dans l'exemple ci-dessous, un réglage est nécessaire car la ligne centrale du repère enregistré se situe 0,4 mm en dehors du bord de la page de test. Suivez la procédure décrite ci-dessous pour ajuster la position de l'image de premier plan sur le recto de la page de test.

La page de test avec « 1st side » imprimé dessus est le recto.

Sur l’écran <Régler la position d'image>, saisissez la valeur confirmée sur la page de test qui aligne la ligne centrale du repère enregistré sur le bord du papier.

Pour la page de test de la procédure ci-dessus, réglez <Recto> sur 4 pixels ou 0,4 mm.

Séries 8900uniquement

Utilisez <-> et <+> dans <Recto> dans <Alignement bord avant> pour saisir la valeur.

Séries 4900uniquement

Saisissez la valeur à l’aide de <-> et <+> dans <Recto>.

<+>

Appuyez lorsque la ligne centrale du repère enregistré est située en dehors du bord de la page de test (la ligne centrale du repère enregistré N'est PAS imprimée). L'image se déplace vers l'arrière, depuis la direction de chargement du papier, conformément à la valeur saisie.

<->

Appuyez lorsque la ligne centrale du repère enregistré est située à l'intérieur du bord de la page de test. L'image se déplace vers l'avant, depuis la direction de chargement du papier, conformément à la valeur saisie.

Retournez la page de test

et vérifiez l'image en premier plan à l'arrière de la page de test.

Saisissez la valeur confirmée sur la page de test qui aligne la ligne centrale du repère enregistré sur le bord du papier.

Séries 8900 uniquement

Utilisez <-> et <+> dans <Verso> dans <Alignement bord avant> pour saisir la valeur.

Séries 4900 uniquement

Saisissez la valeur à l’aide de <-> et <+> dans <Verso>.

Effectuez à nouveau la page de test et vérifiez la position de l'image

, puis appuyez sur <OK>.

Répétez à nouveau la correction, si nécessaire.

Lorsque vous ouvrez à nouveau l'écran <Régler la position d'image> après avoir fermé cet écran en appuyant sur <OK>, les valeurs sur l'écran sont remises à <0>. Cependant, la valeur réglée est toujours effective. Si vous répétez les étapes, lisez la valeur des repères enregistrés sur la nouvelle page de test et saisissez la nouvelle valeur.

Pour restaurer la valeur accumulée, appuyez sur <Rétablir les réglages initiaux>.

Appuyez sur <OK>.

Ajustement de l'alignement de l'image par rapport au bord gauche (Séries 8900 uniquement)

Ce paramètre vous permet de régler la position de l'image en vérifiant si les repères enregistrés sur la page de test sont alignés avec l'image sur la bord gauche du papier orientée dans la direction de chargement.

Vérifiez la position de l'image sur le bord gauche du côté avant de la page de test.

Dans l'exemple ci-dessous, un réglage est nécessaire car la ligne centrale du repère enregistré se situe 6 pixels à l'intérieur du bord de la page de test. Suivez la procédure décrite ci-dessous pour ajuster la position de l'image du bord gauche sur le recto de la page de test.

Sur l’écran <Régler la position d'image>, saisissez la valeur confirmée sur la page de test qui aligne la ligne centrale du repère enregistré sur le bord du papier.

Pour la page de test de la procédure ci-dessus, réglez <Recto> sur -6 pixels.

Utilisez <-> et <+> dans <Recto> dans <Alignement bord gauche> pour saisir la valeur.

<+>

Appuyez lorsque la ligne centrale du repère enregistré est située en dehors du bord de la page de test (la ligne centrale du repère enregistré N'est PAS imprimée). L'image se déplace vers la droite, depuis la direction de chargement du papier, conformément à la valeur saisie.

<->

Appuyez lorsque la ligne centrale du repère enregistré est située à l'intérieur du bord de la page de test. L'image se déplace vers la gauche, depuis la direction de chargement du papier, conformément à la valeur saisie.

Retournez la page de test

et vérifiez l'image du côté gauche à l'arrière de la page de test.

Saisissez la valeur confirmée sur la page de test qui aligne la ligne centrale du repère enregistré sur le bord du papier.

Utilisez <-> et <+> dans <Verso> dans <Alignement bord gauche> pour saisir la valeur.

Effectuez à nouveau la page de test et vérifiez la position de l'image

, puis appuyez sur <OK>.

Répétez à nouveau la correction, si nécessaire.

Si vous imprimez une page de test sur une feuille de papier dont la longueur du côté perpendiculaire au sens de chargement est supérieure ou égale à 305,1 mm, le repère « A1 » est imprimé à 12,5 mm à l'intérieur. Le cas échéant, tracez une ligne qui est à 12,5 mm à l'intérieur du bord gauche et parallèle au bord gauche du papier. Puis vérifiez que cette ligne coïncide avec la ligne centrale du repère « A1 ». Si les deux lignes ne coïncident pas, procédez à l'ajustement de la position de l'image.

*1 12,5 mm

*2 305,1 mm ou plus

Dans l'exemple ci-dessus, l'ajustement n'est pas requis, car la ligne centrale du repère « A1 » coïncide avec la ligne tracée à 12,5 mm à l'intérieur du bord du papier.

Pour restaurer la valeur accumulée, appuyez sur <Rétablir les réglages initiaux>.

Appuyez sur <OK>.

Réglage du taux de reproduction de l'image (Séries 8900 uniquement)

Selon le type de papier, la chaleur générée par l'unité de fixation peut entraîner un léger agrandissement ou rétrécissement du papier. Dans ce cas, les images peuvent être également agrandies ou réduites en conséquence. Cette fonction vous permet de régler le taux de reproduction de l'image pour chaque papier ou d'agrandir l'image réduite pour correspondre au taux de reproduction de l'image sur le deuxième côté du papier. Vous pouvez régler le taux de reproduction de l'image soit en entrant le rapport d'agrandissement/réduction, soit en entrant la valeur de la page de test que vous avez mesurée manuellement.

Vérifiez les images sur la page de test imprimée.

Agrandissez ou réduisez les images sur l'écran <Régler la position d'image>.

Si vous saisissez le taux d'agrandissement/réduction (%)

Réglez le taux d'agrandissement/réduction (%) pour <Zoom (a)> et <Zoom (b)> sur l'écran <Régler la position d'image>

, puis appuyez sur <OK>.

Agrandit ou réduit l'image dans le sens qui est parallèle à la direction de chargement conformément au taux saisi.

Agrandit ou réduit l'image dans le sens qui est perpendiculaire à la direction de chargement conformément au taux saisi.

Le cas échéant, essayez d'imprimer à nouveau le papier de la page de test et vérifiez ensuite la correction.

Si vous saisissez la valeur de la page de test que vous avez mesurée manuellement

1	Mesurez manuellement la longueur des repères <a> et <b> sur la page de test. Les valeurs par défaut sont <a> = 360,0 mm et <b> = 270,0 mm. Si vous imprimez une page de test sur un papier dont les dimensions sont inférieures à 287 mm x 393 mm, vous ne pouvez pas mesurer la longueur de <a> et <b> car l'image ne sera pas entièrement imprimée sur le papier. Dans ce cas, calculez le pourcentage d'augmentation/réduction en comparant la longueur mesurée de 'a/2' et 'b/2' avec les valeurs par défaut (a/2 : 180 mm, b/2 : 135 mm). À l'aide du pourcentage calculé, ajustez le taux de reproduction.
2	Appuyez sur <Ajuster à l'aide de la page de test>.
3	Saisissez la longueur de la page de test sur les deux côtés avant et arrière , puis appuyez sur <OK>. Par exemple, si la longueur mesurée de <a> est 360,4 mm, saisissez 360,4. La différence de longueur (0,4 mm dans ce cas), est automatiquement réduite de sorte que l'image est imprimée à la bonne taille. <a> Saisissez la longueur mesurée du repère <a> sur la page de test. <b> Saisissez la longueur mesurée du repère <b> sur la page de test. Le cas échéant, essayez d'imprimer à nouveau la page de test et vérifiez ensuite la correction.

Appuyez sur <OK>.
