Kuvan paikan säätäminen (vain 8900 Series / 4900 Series)

Voit säätää tulostetun kuvan paikkaa, jos kuva on kohdistunut väärin tai huonolaatuinen, tarkistamalla testisivut ja määrittämällä asetusarvot.

Testisivun tulostaminen

Kuvan etureunan kohdistuksen säätö

Kuvan vasemman reunan kohdistuksen säätö (vain 8900 Series)

Kuvan zoomaussuhteen säätö (vain 8900 Series)

Testisivun tulostaminen

Tulosta testisivu, kun säädä kuvien paikkaa.

Valitse <Muuta> kohdassa <Säädä kuvan paikka>.

Valitse <Testituloste>.

Syötä tehtävien testisivujen määrä

valitse <Seuraava>.

Valitse paperilähde, joka sisältää muokatun paperityypin

valitse <Aloita tulostus>.

Testisivu tulostetaan.

Tietoja papereista, joita voi käyttää testisivuina, on kohdassa Kaksipuoliseen kopiointiin/tulostukseen käytettävissä olevat paperit.

Varmista, että laitteessa on riittävästi sopivaa paperia, ennen kuin aloitat testisivujen tulostuksen.

Kuvan etureunan kohdistuksen säätö

Tällä asetuksella voit säätää kuvan paikkaa tarkistamalla kohdistuvatko testisivun tallennusmerkit kuvan etureunaan testisivun syöttösuunnassa.

Tarkista etureunan kuvan sijainti testisivun etupuolella.

Vain 8900 Series

Alla olevassa esimerkissä tarvitaan säätöä, koska tallennusmerkin keskiviiva on 4 pikseliä testitulosteen reunan ulkopuolella. Noudata alla olevia ohjeita, kun säädät testisivun etupuolen etureunan kuvan sijaintia.

Testisivu, jolle on tulostettu "1", on etupuoli.

Vain 4900 Series

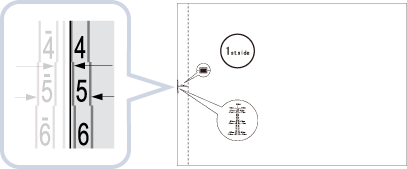

Alla olevassa esimerkissä tarvitaan säätöä, koska tallennusmerkin keskiviiva on 0,4 mm testitulosteen reunan ulkopuolella. Noudata alla olevia ohjeita, kun säädät testisivun etupuolen etureunan kuvan sijaintia.

Testisivu, jolle on tulostettu "1st side", on etupuoli.

Syötä <Säädä kuvan paikka> -näytössä testisivulla vahvistettu arvo, joka kohdistaa tallennusmerkin keskilinjan paperin reunaan.

Määritä edeltävän menettelyn testisivulla <Etupuoli>-asetuksen arvoksi 4 pikseliä eli 0,4 mm.

Vain 8900 Series

Syötä arvo käyttämällä <-> ja <+> kohdassa <Etupuoli> kohdassa <Etureunan kohdistus>.

Vain 4900 Series

Syötä arvo käyttämällä <-> ja <+> kohdassa <Etupuoli>.

<+>

Paina, kun tallennusmerkin keskiviiva on testisivun reunan ulkopuolella (tallennusmerkin keskiviiva EI tulostu). Kuva siirtyy syötetyn arvon verran taaksepäin paperin syöttösuunnasta.

<->

Paina, kun tallennusmerkin keskiviiva on testisivun reunan sisäpuolella. Kuva siirtyy syötetyn arvon verran eteenpäin paperin syöttösuunnasta.

Käännä testisivu ympäri

tarkista kuvan etureuna testisivun taustapuolella.

Syötä testisivulla vahvistettu arvo, joka kohdistaa tallennusmerkin keskilinjan paperin reunaan.

Vain 8900 Series

Syötä arvo käyttämällä <-> ja <+> kohdassa <Taustapuoli> kohdassa <Etureunan kohdistus>.

Vain 4900 Series

Syötä arvo käyttämällä <-> ja <+> kohdassa <Taustapuoli>.

Suorita testisivu uudelleen ja tarkista kuvan paikka

valitse <OK>.

Tee korjaus tarvittaessa uudelleen.

Kun avaat uudelleen <Säädä kuvan paikka> -näytön sen jälkeen, kun olet sulkenut sen painamalla <OK>, näytössä olevat arvot palautuvat arvoon <0>. Siitä huolimatta säädetty arvo on voimassa. Jos toistat nämä vaiheet, lue tallennusmerkkien arvot uudesta testisivulta ja syötä uusi arvo.

Palauta kokonaisarvo valitsemalla <Palauta alkuasetukset>.

Valitse <OK>.

Kuvan vasemman reunan kohdistuksen säätö (vain 8900 Series)

Tällä asetuksella voit säätää kuvan paikkaa tarkistamalla kohdistuvatko testisivun tallennusmerkit kuvan vasempaan reunaan testitulosteen syöttösuunnassa.

Tarkista vasemman reunan kuvan sijainti testisivun etupuolella.

Alla olevassa esimerkissä tarvitaan säätöä, koska tallennusmerkin keskiviiva on 6 pikseliä testitulosteen reunan sisäpuolella. Noudata allaolevia ohjeita, kun säädät testisivun etupuolen vasemman reunan kuvan sijaintia.

Syötä <Säädä kuvan paikka> -näytössä testisivulla vahvistettu arvo, joka kohdistaa tallennusmerkin keskilinjan paperin reunaan.

Määritä edeltävän menettelyn testisivulla <Etupuoli>-asetuksen arvoksi -6 pikseliä.

Syötä arvo käyttämällä <-> ja <+> kohdassa <Etupuoli> kohdassa <Vas. reunan säätö>.

<+>

Paina, kun tallennusmerkin keskiviiva on testisivun reunan ulkopuolella (tallennusmerkin keskiviiva EI tulostu). Kuva siirtyy syötetyn arvon verran oikealle paperin syöttösuunnasta katsottuna.

<->

Paina, kun tallennusmerkin keskiviiva on testisivun reunan sisäpuolella. Kuva siirtyy syötetyn arvon verran vasemmalle paperin syöttösuunnasta katsoen.

Käännä testisivu ympäri

tarkista kuvan vasen reuna testisivun taustapuolella.

Syötä testisivulla vahvistettu arvo, joka kohdistaa tallennusmerkin keskilinjan paperin reunaan.

Syötä arvo käyttämällä <-> ja <+> kohdassa <Taustapuoli> kohdassa <Vas. reunan säätö>.

Suorita testisivu uudelleen ja tarkista kuvan paikka

valitse <OK>.

Tee korjaus tarvittaessa uudelleen.

Jos tulostat testisivun paperiarkille, jonka kohtisuorassa syöttösuuntaan nähden olevan sivun pituus on 305,1 mm tai enemmän, "A1"-merkki tulostetaan 12,5 mm sisäpuolelle. Piirrä tässä tapauksessa vasemman reunan suuntainen viiva, joka on 12,5 mm vasemmasta reunasta. Tarkista sen jälkeen, että tämä viiva on "A1"-merkin keskiviivan kohdalla. Jos viivat eivät ole samassa kohdassa, säädä kuvan sijaintia.

*1 12,5 mm

*2 305,1 mm tai pitempi

Edellä olevassa esimerkissä ei tarvita säätöä, koska "A1"-merkin keskiviiva on 12,5 mm paperin vasemmasta reunasta piirretyn viivan kohdalla.

Palauta kokonaisarvo valitsemalla <Palauta alkuasetukset>.

Valitse <OK>.

Kuvan zoomaussuhteen säätö (vain 8900 Series)

Paperityypistä riippuen, kiinnitysyksikön kehittämä lämpö saattaa aiheuttaa paperin lievää laajenemista tai kutistumista. Jos näin käy, myös kuvat saattavat vastaavasti suurentua tai pienentyä. Tällä toiminnolla voit asettaa kuvan zoomaussuhteen jokaiselle paperille, tai suurentaa pienentynyttä kuvaa vastaamaan paperin toisella puolella olevan kuvan zoomaussuhdetta. Voit säätää kuvan zoomaussuhteen joko syöttämällä suurennus/pienennyssuhteen, tai syöttämällä testisivun arvon, jonka olet mitannut manuaalisesti.

Tarkista tulostetun testisivun kuvat.

Suurenna tai pienennä kuvia <Säädä kuvan paikka> -näytössä.

Jos syötät suurennus/pienennyssuhteen (%)

Aseta suurennus-/pienennyssuhde (%) <Zoomaus (a)> ja <Zoomi (b)> -kohtaan <Säädä kuvan paikka> -näytössä

valitse <OK>.

Suurentaa tai pienentää kuvaa syöttösuunnassa syötetyn arvon verran.

Suurentaa tai pienentää kuvaa syöttösuuntaan nähden poikittaisesti syötetyn arvon verran.

Jos tarpeen, tulosta uusi testisivu ja tarkista korjauksen määrä.

Jos syötät testisivun arvon, jonka olet mitannut manuaalisesti

1	Mittaa testisivun <a>- ja <b>-merkkien pituus manuaalisesti. Oletusarvot ovat <a> = 360,0 mm ja <b> = 270,0 mm. Jos tulostat testisivun paperille, joka on pienempää kuin 287 mm x 393 mm, et pysty mittaamaan <a>- ja <b>-merkkien pituutta, sillä koko kuvaa ei voi tulostaa paperille. Jos näin käy, laske suurennus-/pienennysprosentti vertaamalla mitattua 'a/2'- ja 'b/2'-pituutta oletusarvoihin (a/2: 180 mm, b/2: 135 mm). Säädä zoomaussuhde käyttämällä laskemaasi prosenttia.
2	Valitse <Säädä käyttäen testisivua>.
3	Syötä testisivun pituus sekä etu- että taustapuolelle valitse <OK>. Jos esimerkiksi <a>:n mitattu pituus on 360,4 mm, syötä 360,4. Erotus oletuspituuteen verrattuna (0,4 mm tässä tapauksessa) pienennetään automaattisesti, jolloin kuva tulostetaan oikeaan kokoon. <a> Syötä testisivun <a>-merkin mitattu pituus. <b> Syötä testisivun <b>-merkin mitattu pituus. Jos tarpeen, tulosta uusi testisivu ja tarkista korjauksen määrä.

Valitse <OK>.
