Dostosowanie pozycji obrazu (wyłącznie Seria 8900 / Seria 4900)
Możesz wyregulować pozycję drukowanego obrazu, który jest nieprawidłowo ustawiony lub zniekształcony, za pomocą stron testowych oraz określając odpowiednie wartości.
Wydruk strony testowej
Wydrukuj stronę testową podczas dostosowywania położenia obrazów.
1
Naciśnij ustawienie <Zmień> opcji <Regulacja Położenia Obrazu>.
2
Naciśnij przycisk <Strona wydruku testowego>.
3
Wprowadź liczbę stron testowych, które mają zostać wykonane
naciśnij przycisk <Dalej>.
naciśnij przycisk <Dalej>.4
Wybierz źródło papieru, do którego załadowany został niestandardowy rodzaj papieru naciśnij przycisk <Rozpocznij Wydruk>.
naciśnij przycisk <Rozpocznij Wydruk>.Strona testowa zostanie wydrukowana.
Aby uzyskać więcej informacji na temat papieru, który można wykorzystać do stron testowych, patrz Papier dostępny do kopiowania dwustronnego / drukowania dwustronnego.
Przed rozpoczęciem wyprowadzania stron testowych, należy się upewnić, że ilość papieru w źródle papieru jest wystarczająca.
Regulacja wyrównania krawędzi głównej obrazu
Ta opcja umożliwia regulację położenia obrazu przez sprawdzenie, czy znaczniki na stronie testowej są wyrównane z obrazem na krawędzi głównej w kierunku prowadzenia strony testowej.
1
Sprawdzić położenie głównej krawędzi obrazu na stronie przedniej strony testowej.
Wyłącznie Seria 8900
W poniższym przykładzie wymagana jest regulacja, ponieważ linia środkowa znacznika znajduje się 4 piksele na zewnątrz krawędzi strony testowej. Wykonaj czynności opisane poniżej, aby wyregulować położenie głównej krawędzi obrazu z przodu strony testowej.
/b_C02238.jpg)
Strona testowa z nadrukiem „1” to przednia strona.
Wyłącznie Seria 4900

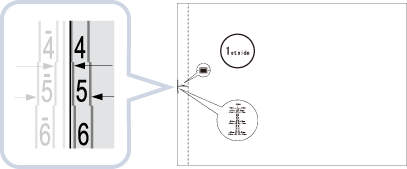

W poniższym przykładzie wymagana jest regulacja, ponieważ linia środkowa znacznika znajduje się 0,4 mm na zewnątrz krawędzi strony testowej. Wykonaj czynności opisane poniżej, aby wyregulować położenie głównej krawędzi obrazu z przodu strony testowej.
/b_C02238-a.gif)
Strona testowa z nadrukiem „Strona 1” to przednia strona.
2
Na ekranie <Regulacja Położenia Obrazu> wprowadź wartość potwierdzoną na stronie testowej która wyrównuje środkową linię znacznika na wydruku z krawędzią papieru.
Dla strony testowej w powyższej procedurze, ustaw <Przednia Strona> na 4 piksele lub 0,4 mm.
|
Wyłącznie Seria 8900
Użyj <-> i <+> w <Przednia Strona> w <Położe. krawędzi prowa.>, aby wprowadzić wartość.
|
Wyłącznie Seria 4900
Wprowadź wartość korzystając z przycisków <-> i <+> w <Przednia Strona>.
/b_D02231-a_C.gif)
|
<+>
Nacisnąć, jeśli linia środkowa znacznika znajduje się na zewnątrz krawędzi strony testowej (linia środkowa znacznika NIE JEST wydrukowana). Obraz zostanie przesunięty w tył w stosunku do kierunku podawania papieru, zgodnie z wprowadzoną wartością.
<->
Nacisnąć, jeśli linia środkowa znacznika znajduje się wewnątrz krawędzi strony testowej. Obraz zostanie przesunięty w przód w stosunku do kierunku podawania papieru, zgodnie z wprowadzoną wartością.
3
Odwróć stronę testową sprawdź położenie krawędzi głównej obrazu z tyłu strony testowej.
sprawdź położenie krawędzi głównej obrazu z tyłu strony testowej.4
Wprowadź wartość potwierdzoną na stronie testowej która wyrównuje środkową linię znacznika na wydruku z krawędzią papieru.
Wyłącznie Seria 8900
Użyj <-> i <+> w <Tylna strona> w <Położe. krawędzi prowa.>, aby wprowadzić wartość.
Wyłącznie Seria 4900
Wprowadź wartość korzystając z przycisków <-> i <+> w <Tylna strona>.
5
Wydrukuj stronę testową ponownie i sprawdź położenie obrazu naciśnij przycisk <OK>.
naciśnij przycisk <OK>.Jeśli jest to konieczne, korekcję należy wykonać ponownie.
Ponowne otwarcie ekranu <Regulacja Położenia Obrazu> po jego zamknięciu za pomocą przycisku <OK> sprawi, że wartości na ekranie wrócą na <0>. Niezależnie od tego, wyregulowana wartość nadal ma zastosowanie. W przypadku powtórki kroków, odczytaj wartość znaczników z nowej strony testowej i wprowadzić nową wartość.
Aby przywrócić obliczoną wartość, należy nacisnąć <Wznów pocz. ustawienia>.
6
Naciśnij przycisk <OK>.
Regulacja wyrównania krawędzi lewej obrazu (wyłącznie Seria 8900)
Ta opcja umożliwia regulację położenia obrazu przez sprawdzenie, czy znaczniki na stronie testowej są wyrównane z obrazem na krawędzi lewej w kierunku prowadzenia kartki wydruku testowego.
1
Sprawdzić położenie lewej krawędzi obrazu na stronie przedniej strony testowej.
W poniższym przykładzie wymagana jest regulacja, ponieważ linia środkowa znacznika znajduje się 6 pikseli wewnątrz krawędzi strony testowej. Wykonaj czynności opisane poniżej, aby wyregulować położenie lewej krawędzi obrazu z przodu strony testowej.
2
Na ekranie <Regulacja Położenia Obrazu> wprowadź wartość potwierdzoną na stronie testowej która wyrównuje środkową linię znacznika na wydruku z krawędzią papieru.
Dla strony testowej w powyższej procedurze, ustaw <Przednia Strona> na -6 pikseli.
Użyj <-> i <+> w <Przednia Strona> w <Położenie lewej krawę.>, aby wprowadzić wartość.
<+>
Nacisnąć, jeśli linia środkowa znacznika znajduje się na zewnątrz krawędzi strony testowej (linia środkowa znacznika NIE JEST wydrukowana). Obraz zostanie przesunięty w prawo w stosunku do kierunku podawania papieru, zgodnie z wprowadzoną wartością.
<->
Nacisnąć, jeśli linia środkowa znacznika znajduje się wewnątrz krawędzi strony testowej. Obraz zostanie przesunięty w lewo w stosunku do kierunku podawania papieru, zgodnie z wprowadzoną wartością.
3
Odwróć stronę testową sprawdź położenie lewej krawędzi obrazu z tyłu strony testowej.
sprawdź położenie lewej krawędzi obrazu z tyłu strony testowej.4
Wprowadź wartość potwierdzoną na stronie testowej która wyrównuje środkową linię znacznika na wydruku z krawędzią papieru.
Użyj <-> i <+> w <Tylna strona> w <Położenie lewej krawę.>, aby wprowadzić wartość.
5
Wydrukuj stronę testową ponownie i sprawdź położenie obrazu naciśnij przycisk <OK>.
naciśnij przycisk <OK>.Jeśli jest to konieczne, korekcję należy wykonać ponownie.
Jeśli wyprowadzisz stronę testową na arkuszu, którego długość strony prostopadłej do kierunku podawania wynosi 305,1 mm lub więcej, znacznik „A1” zostanie wydrukowany 12,5 mm wewnątrz. W takim wypadku narysuj linię znajdującą się 12,5 mm wewnątrz lewej krawędzi papieru i równoległą do lewej krawędzi papieru. Następnie sprawdź, czy ta linia odpowiada centralnej linii znaku „A1”. Jeżeli dwie linie nie są do siebie dopasowane, należy przeprowadzić regulację lokalizacji obrazu.
*1 12,5 mm
*2 305,1 mm i dłuższy
W powyższym przykładzie regulacja nie jest wymagana, ponieważ linia środkowa znacznika „A1” odpowiada linii narysowanej 12,5 mm wewnątrz krawędzi papieru.
Ponowne otwarcie ekranu <Regulacja Położenia Obrazu> po jego zamknięciu za pomocą przycisku <OK> sprawi, że wartości na ekranie wrócą na <0>. Niezależnie od tego, wyregulowana wartość nadal ma zastosowanie. W przypadku powtórki kroków, odczytaj wartość znaczników z nowej strony testowej i wprowadzić nową wartość.
Aby przywrócić obliczoną wartość, należy nacisnąć <Wznów pocz. ustawienia>.
6
Naciśnij przycisk <OK>.
Regulacja proporcji powiększenia obrazu (wyłącznie Seria 8900)
W zależności od rodzaju obrazu, ciepło generowane przez zespół utrwalający może powodować rozszerzanie lub kurczenie się papieru. W tym przypadku, obrazy mogą ulec powiększeniu lub pomniejszeniu. Funkcja ta umożliwia ustawienie proporcji powiększenia obrazu dla każdego rodzaju papieru lub powiększenie zmniejszonego obraz, aby dopasować proporcję powiększenia obrazu na drugiej stronie wydruku. Współczynnik powiększenia obrazu można regulować wprowadzając współczynnik powiększenia/pomniejszenia lub wprowadzając zmierzoną ręcznie wartość ze strony testowej.
1
Sprawdź obrazy na wydrukowanej stronie testowej.
2
Powiększ lub pomniejsz obrazy na ekranie <Regulacja Położenia Obrazu>.
Jeżeli wprowadzany jest współczynnik powiększenia/pomniejszenia (%)
|
1
|
Ustaw współczynnik powiększenia/pomniejszenia (%) dla opcji <Zoom (a)> i <Zoom (b)> na ekranie <Regulacja Położenia Obrazu>
naciśnij <OK>.
<Zoom (a)>
Powiększa lub pomniejsza obraz w kierunku równoległym do kierunku posuwu, zgodnie z wprowadzonym współczynnikiem.
<Zoom (b)>
Powiększa lub pomniejsza obraz w kierunku prostopadłym do kierunku posuwu, zgodnie z wprowadzonym współczynnikiem.
W razie potrzeby spróbować wydrukować stronę testową ponownie i sprawdzić poprawność wprowadzonego współczynnika.
|
Jeżeli wprowadzana jest zmierzona ręcznie wartość z wydruku testowego
|
1
|
Ręcznie zmierzyć długość znaczników <a> i <b> na stronie testowej.
Domyślne wartości to <a> = 360,0 mm i <b> = 270,0 mm.
Jeśli stronę testową wykonano na papierze mniejszym niż 287 mm x 393 mm, nie będzie możliwy pomiar długości <a> i <b>, ponieważ cały obraz nie zmieści się na papierze. W takim wypadku, należy obliczyć wartość procentową rozszerzenia/redukcji porównując zmierzone długości „a/2” i „b/2” z wartościami domyślnymi (a/2: 180 mm, b/2: 135 mm). Wykorzystując obliczone wartości procentowe, należy wyregulować proporcję powiększania.
|
|
2
|
Naciśnij przycisk <Dopasuj używając strony testowej>.
|
|
3
|
Wprowadź długość strony testowej zarówno dla przedniej, jak i tylnej strony
naciśnij przycisk <OK>.Na przykład, jeśli zmierzona długość <a> wynosi 360,4 mm, wprowadzić wartość 360,4. Różnica w długości (w tym przypadku 0,4 mm) jest redukowana automatycznie, tak, aby drukowany obraz miał właściwe rozmiary.
<a>
Wprowadź zmierzoną na stronie testowej długość znacznika <a>.
<b>
Wprowadź zmierzoną na stronie testowej długość znacznika <b>.
W razie potrzeby spróbować wydrukować stronę testową ponownie i sprawdzić poprawność wprowadzonego współczynnika.
|
3
Naciśnij przycisk <OK>.
