Ajustar a Posição da Imagem (Apenas Serie 8900 / Serie 4900)
Pode ajustar a posição da imagem impressa, se estiver desalinhada ou distorcida, confirmando em páginas de teste e especificando valores de programação.
Imprimir uma página de teste
Imprima uma página de teste quando estiver a ajustar a posição de imagens.
1
Carregue em <Alterar> para <Ajustar posição da imagem>.
2
Carregue em <Imprimir página de teste>.
3
Introduza o número de páginas de teste que quer criar
carregue em <Seguinte>.
carregue em <Seguinte>.4
Selecione uma origem de papel que contenha um tipo de papel personalizado carregue em <Inic. impressão>.
carregue em <Inic. impressão>.A página de teste é impressa.
Para obter informações sobre os tipos de papel que podem ser utilizados como páginas de teste, consulte Papel disponível para Cópia/Impressão frente e verso.
Certifique-se de que existe papel suficiente na origem do papel antes de imprimir as páginas de teste.
Ajustar alinhamento da extremidade frontal da imagem
Esta programação permite ajustar a posição da imagem, verificando se a marca relativa e a imagem na extremidade frontal, na direção de alimentação, estão alinhadas na página de teste.
1
Verifique a posição da imagem na extremidade frontal, na frente da página de teste.
Apenas Serie 8900
No exemplo abaixo, é necessário fazer o ajuste porque a linha central da marca relativa está 4 pixels fora da extremidade da página de teste. Siga o procedimento descrito abaixo para ajustar a posição da imagem na extremidade frontal na frente da página de teste.
/b_C02238.jpg)
A página de teste com "1" impresso é o lado da frente.
Apenas Serie 4900

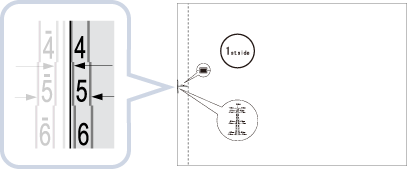

No exemplo abaixo, é necessário fazer o ajuste porque a linha central da marca relativa está 0,4 mm fora da extremidade da página de teste. Siga o procedimento descrito abaixo para ajustar a posição da imagem na extremidade frontal na frente da página de teste.
/b_C02238-a.gif)
A página de teste com "1 lado" impresso é o lado da frente.
2
No ecrã <Ajustar posição da imagem>, insira o valor confirmado na página de teste que alinha a linha central da marca de registo com a borda do papel.
Para a página de teste no procedimento acima, defina <Frente> para 4 pixels ou 0,4 mm.
|
Apenas Serie 8900
Utilize <-> e <+> em <Frente> em <Alinh.extr. frontal> para introduzir o valor.
|
Apenas Serie 4900
Introduza o valor utilizando <-> e <+> em <Frente>.
/b_D02231-a_C.gif)
|
<+>
Carregue quando a linha central da marca relativa estiver localizada fora da extremidade da página de teste (a linha central da marca relativa NÃO é impressa). Na perspetiva da direção de alimentação do papel, a imagem é deslocada para trás de acordo com o valor introduzido.
<->
Carregue quando a linha central da marca relativa estiver localizada dentro da extremidade da página de teste. Na perspetiva da direção de alimentação do papel, a imagem é deslocada para a frente de acordo com o valor introduzido.
3
Vire a página de teste verifique a imagem na extremidade frontal, no verso da página de teste.
verifique a imagem na extremidade frontal, no verso da página de teste.4
Insira o valor confirmado na página de teste que alinha a linha central da marca de registo com a borda do papel.
Apenas Serie 8900
Utilize <-> e <+> em <Verso> em <Alinh.extr. frontal> para introduzir o valor.
Apenas Serie 4900
Introduza o valor utilizando <-> e <+> em <Verso>.
5
Volte a imprimir uma página de teste e verifique a posição da imagem carregue em <OK>.
carregue em <OK>.Se for necessário, repita a correção.
Quando voltar a abrir o ecrã <Ajustar posição da imagem>, depois de o ter fechado carregando em <OK>, os valores apresentados no ecrã voltam a <0>. Contudo, o valor ajustado continua em vigor. Se repetir os passos, leia os valores das marcas da nova página de teste e introduza o novo valor.
Para repor o valor acumulado, carregue em <Repor progs iniciais>.
6
Carregue em <OK>.
Ajustar o Alinhamento da Extremidade Esquerda da Imagem (Apenas Serie 8900)
Esta programação permite ajustar a posição da imagem, verificando se as marcas relativas da página de teste estão alinhadas com a imagem na extremidade esquerda do papel, com este na direção de alimentação.
1
Verifique a posição da imagem na extremidade esquerda na frente da página de teste.
No exemplo abaixo, é necessário fazer o ajuste porque a linha central da marca relativa está 6 pixels dentro da extremidade da página de teste. Siga o procedimento descrito abaixo para ajustar a posição da imagem na extremidade esquerda na frente da página de teste.
2
No ecrã <Ajustar posição da imagem>, insira o valor confirmado na página de teste que alinha a linha central da marca de registo com a borda do papel.
Para a página de teste no procedimento acima, defina <Frente> para -6 pixels.
Utilize <-> e <+> em <Frente> em <Alinh. ext. esq.> para introduzir o valor.
<+>
Carregue quando a linha central da marca relativa estiver localizada fora da extremidade da página de teste (a linha central da marca relativa NÃO é impressa). Na perspetiva da direção de alimentação do papel, a imagem é deslocada para a direita, de acordo com o valor introduzido.
<->
Carregue quando a linha central da marca relativa estiver localizada dentro da extremidade da página de teste. Na perspetiva da direção de alimentação do papel, a imagem é deslocada para a esquerda, de acordo com o valor introduzido.
3
Vire a página de teste verifique a imagem na extremidade esquerda, no verso da página de teste.
verifique a imagem na extremidade esquerda, no verso da página de teste.4
Insira o valor confirmado na página de teste que alinha a linha central da marca de registo com a borda do papel.
Utilize <-> e <+> em <Verso> em <Alinh. ext. esq.> para introduzir o valor.
5
Volte a imprimir uma página de teste e verifique a posição da imagem carregue em <OK>.
carregue em <OK>.Se for necessário, repita a correção.
Se imprimir uma página de teste numa folha de papel na qual o comprimento do lado perpendicular à direção de alimentação for 305,1 mm ou mais, a marca "A1" é impressa 12,5 mm dentro. Neste caso, desenhe uma linha 12,5 mm dentro da extremidade esquerda e paralela à extremidade esquerda do papel. Em seguida, verifique se esta linha corresponde à linha central da marca "A1". Se as duas linhas não corresponderem, ajuste a posição da imagem.
*1 12,5 mm
*2 305,1 mm ou mais
No exemplo acima, não é necessário fazer o ajuste porque a linha central da marca "A1" corresponde à linha desenhada 12,5 mm dentro da extremidade do papel.
Quando voltar a abrir o ecrã <Ajustar posição da imagem>, depois de o ter fechado carregando em <OK>, os valores apresentados no ecrã voltam a <0>. Contudo, o valor ajustado continua em vigor. Se repetir os passos, leia os valores das marcas da nova página de teste e introduza o novo valor.
Para repor o valor acumulado, carregue em <Repor progs iniciais>.
6
Carregue em <OK>.
Ajustar o Rácio de Zoom da Imagem (Apenas Serie 8900)
Conforme o tipo de papel, o calor gerado pela unidade de fixação pode fazer expandir ou encolher ligeiramente o papel. Neste caso, as imagens também podem ser ampliadas ou reduzidas em conformidade. Esta função permite programar o rácio de zoom da imagem para cada folha de papel, ou ampliar a imagem reduzida para que corresponda ao rácio de zoom da imagem existente no verso do papel. Pode ajustar o rácio de zoom da imagem introduzindo o rácio de ampliação/redução ou introduzindo o valor da página de teste que mediu manualmente.
1
Verifique as imagens na página de teste impressa.
2
Amplie ou reduza as imagens no ecrã <Ajustar posição da imagem>.
Se introduzir o rácio de ampliação/redução (%)
|
1
|
Programe o rácio de ampliação/redução (%) para <Zoom (a)> e <Zoom (b)> no ecrã <Ajustar posição da imagem>
carregue em <OK>.
<Zoom (a)>
Amplia ou reduz a imagem numa direção paralela à direção de alimentação, de acordo com o rácio introduzido.
<Zoom (b)>
Amplia ou reduz a imagem numa direção perpendicular à direção de alimentação, de acordo com o rácio introduzido.
Conforme o necessário, tente voltar a imprimir a página de teste e depois verifique o valor da correção.
|
Se introduzir o valor da página de teste que mediu manualmente
|
1
|
Meça manualmente o comprimento das marcas <a> e <b> na página de teste.
Os valores pré-programados são <a> = 360,0 mm e <b> = 270,0 mm.
Se imprimir uma página de teste e utilizar um papel com um formato inferior a 287 mm x 393 mm, não pode medir o comprimento de <a> e <b>, porque não é possível imprimir toda a imagem no papel. Neste caso, calcule a percentagem de ampliação/redução comparando o comprimento medido de "a/2" e "b/2" com os valores pré-programados (a/2: 180 mm, b/2: 135 mm). Utilizando a percentagem calculada, ajuste o rácio de zoom.
|
|
2
|
Carregue em <Ajustar utilizando página de teste>.
|
|
3
|
Introduza o comprimento da página de teste na frente e no verso
carregue em <OK>.Por exemplo, se o comprimento que mediu de <a> for 360,4 mm, introduza 360,4. A diferença no comprimento (0,4 mm neste caso), é automaticamente reduzida, de modo a imprimir a imagem no formato correto.
<a>
Introduza o comprimento medido da marca <a> na página de teste.
<b>
Introduza o comprimento medido da marca <b> na página de teste.
Conforme o necessário, tente voltar a imprimir a página de teste e depois verifique o valor da correção.
|
3
Carregue em <OK>.
