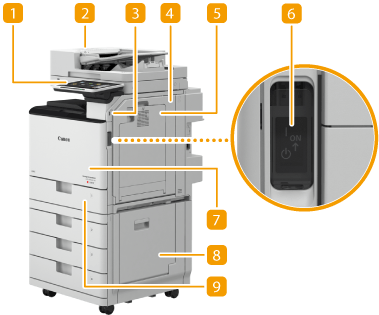

Parte frontal
Painel de controle
O painel de controle consiste em indicadores e display de toque. Você pode executar todas as operações e especificar configurações no painel de controle.
Alimentador
Alimenta originais automaticamente na máquina para digitalização. Quando duas folhas ou mais são carregadas no alimentador, os originais podem ser digitalizados continuamente. Alimentador
Porta USB (parte frontal direta da máquina)
Você pode conectar dispositivos como uma memória USB à máquina. Conectando um dispositivo de memória USB
A máquina pode fornecer uma potência máxima de 5 V 500 mA. Conectar um dispositivo que exige mais energia poderá danificar a máquina.
Alguns tipos de mídias de memória podem não salvar os dados corretamente.
A porta USB (parte frontal direita da máquina) suporta USB 2.0.
Tampa direita da unidade principal
Abra esta tampa para limpar encravamento de papel dentro da máquina. Encravamentos de papel em uma fonte de papel
Bandeja multiuso
Carregue papel na bandeja multiuso quando quiser usar um tipo de papel diferente daquele carregado na gaveta de papel.
Interruptor de alimentação
Pressione o interruptor de alimentação quando LIGAR ou DESLIGAR a máquina.
Tampa frontal da unidade principal
Abra esta tampa quando substituir o cartucho de toner, o depósito de resíduo do toner, a unidade de tambor ou quando limpar o vidro a prova de poeira.
Substituindo o cartucho de toner
Substituindo o cartucho de toner
Tampa direita da gaveta de papel
Abra esta tampa para limpar encravamento de papel dentro da máquina. Encravamentos de papel em uma fonte de papel
Gaveta de papel 1
Carregue o tipo de papel que você frequentemente usa. Gaveta de papel

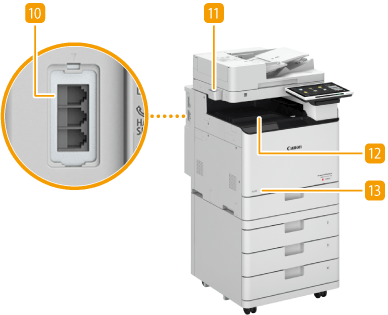

Entrada de linha telefônica (LINHA 1)
Conecte um cabo telefônico quando conectar a máquina a uma linha telefônica.
Caixa de armazenamento da folha de limpeza de vidro
Use esta caixa para armazenar panos para limpeza da placa de vidro.
Bandeja de saída
O papel sai aqui quando a impressão é concluída.
Código do toner
Este código indica o tipo de toner original que pode ser usado na máquina.Use toner com um código que inclua as mesmas letras do código na tampa frontal da máquina.
|
Para mais informações sobre as configurações de equipamento opcional instalado na máquina, consulte Opções. |
Conectando um dispositivo de memória USB
Você pode conectar um dispositivo de memória USB às portas USB localizadas no lado direito da máquina e imprimir dados diretamente do dispositivo de memória USB. Os originais digitalizados usando a máquina também podem ser salvos diretamente em um dispositivo de memória USB. Trabalhando com dados em mídia de memória
 |
Certifique-se de que o dispositivo de memória USB está orientado apropriadamente quando o conectar à máquina. Se não está conectado apropriadamente, ele pode causar mal funcionamento no dispositivo ou na máquina. Certifique-se de seguir o procedimento apropriado ao remover o dispositivo de memória USB. Removendo a mídia de memória A não observância destes requisitos pode causar mal funcionamento no dispositivo ou na máquina. Você pode usar um dispositivo de memória USB com um sistema de arquivos FAT32 (até 32 GB) ou exFAT (até 2 TB). |
|
Dispositivos e usos não suportadosMídias de memória com funções de segurança A mídia de memória não atende às especificações USB Leitores de cartão de memória conectados por USB Conectando mídias de memória por um cabo de extensão Conectando mídias de memória por hub USB |
