High Capacity Cassette Feeding Unit-D

È possibile aggiungere un cassetto carta con capacità standard e un cassetto carta ad alta capacità. Ciò consente di caricare carta di dimensioni diverse in questi cassetti, riducendo il tempo e la manodopera per la sostituzione della carta.

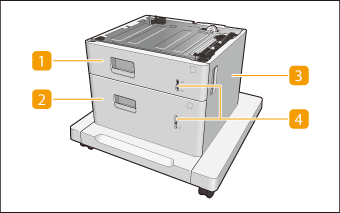

Cassetto

Caricare carta. Caricamento della carta nel cassetto della carta

Cassetto carta ad alta capacità

Caricare carta. Caricamento della carta nel cassetto carta ad alta capacità

Coperchio destro

Aprire questo pannello per rimuovere la carta inceppata all'interno della macchina. La carta si inceppa in un'alimentazione carta

Indicatore livello carta

Indicare la quantità di carta rimanente. Il contrassegno si muove verso il basso mano a mano che la quantità di carta diminuisce.


L'High Capacity Cassette Feeding Unit-D è progettata per essere installata da sola sulla macchina. Non può essere installata in combinazione con qualsiasi altra opzione di alimentazione della carta.

Caricamento della carta nel cassetto carta ad alta capacità


Il cassetto carta ad alta capacità può ricevere solamente formati A4, LTR o LGL.

Estrarre completamente il cassetto della carta tirando la maniglia.

Regolare la posizione delle guide della carta.

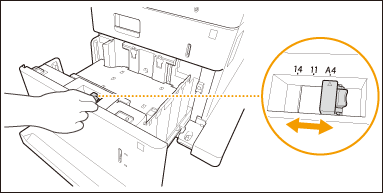

Allineare la leva del formato carta con gli indicatori del formato carta per il formato carta desiderato.

Indicatori formato carta

I numeri sugli indicatori del formato carta nel cassetto rappresentano i seguenti formati carta.

11: Letter

14: Legal

Preparare la carta.

Smazzare la risma e batterla su una superficie piana per allinearne i bordi.

Smazzare bene tutti i quattro lati della risma.

Assicurarsi della presenza di una quantità di aria sufficiente tra ogni foglio di carta.

Caricare la carta.

	Verificare che l'impostazione del formato carta del cassetto della carta corrisponda al formato della carta da caricare nel cassetto.
	Caricare la risma di carta con il lato di stampa rivolto verso l'alto e contro la parete laterale del cassetto.

Non superare la linea di limite carta quando si caricano i fogli

Accertarsi che la risma di carta non superi l'indicazione di carico limite (

). Se si carica una quantità eccessiva di carta si potrebbero provocare inceppamenti.

Se si utilizza della carta con logo, prestare attenzione all'orientamento quando la si carica nell'alimentazione carta. Caricamento di carta prestampata

Per informazioni sulla carta che è possibile caricare in ciascun cassetto, vedere Carta disponibile.

Se sulla confezione della carta è indicato il lato di caricamento, seguire tali istruzioni.

La carta può sovrapporsi durante l'alimentazione oppure incepparsi, a seconda della superficie di taglio della carta. Modificando l'orientamento della carta e ricaricandola è possibile ridurre l'effetto della superficie di taglio.

Se la carta finisce e la stampa viene interrotta, caricare una nuova risma di carta. La stampa riparte dopo il caricamento della nuova risma di carta.

Inserire delicatamente il cassetto della carta nella macchina.


Quando si cambia il formato e il tipo di carta Se nella macchina si carica un tipo di carta diverso, cambiare le impostazioni. Se non si cambiano le impostazioni, la macchina non riesce a stampare correttamente. Indicazione di formato e tipo di carta nel cassetto Quando si cambia il formato della carta, cambiare l'etichetta del formato carta di conseguenza (Applicazione dell'etichetta del formato carta appropriato). Notare che l'etichetta del formato carta può includere formati carta che non sono disponibili sulla macchina.

Quando si cambia il formato e il tipo di carta

Se nella macchina si carica un tipo di carta diverso, cambiare le impostazioni. Se non si cambiano le impostazioni, la macchina non riesce a stampare correttamente. Indicazione di formato e tipo di carta nel cassetto

Quando si cambia il formato della carta, cambiare l'etichetta del formato carta di conseguenza (Applicazione dell'etichetta del formato carta appropriato). Notare che l'etichetta del formato carta può includere formati carta che non sono disponibili sulla macchina.
