Papier blokuje się w źródle papieru

Należy sprawdzić lokalizację zacięcia papieru na ekranie, a następnie postępować zgodnie z poniższą procedurą, aby usunąć papier.
Usuwanie blokad papieru w szufladzie na papier 1
Usuwanie blokad papieru w szufladzie na papier 2 (opcja)
Usuwanie zacięć papieru w szufladach na papier 3 i 4 (opcja)
Potwierdzenie przed rozpoczęciem pracy
Zamknij wszelkie otwarte pokrywy.

Usuwanie blokad papieru w szufladzie na papier 1

1

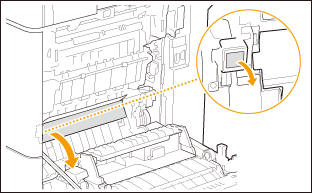

Otwórz prawą pokrywę jednostki głównej.
2
Sprawdź, czy papier zakleszczył się wokół wałka podawania.
Podnieś moduł dostarczania.
Otwórz prowadnicę podającą.
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
Nie dotykaj jasnoniebieskiego suwaka we wnętrzu prowadnicy podającej. Niezastosowanie się do tego zalecenia może powodować blokowanie się arkuszy.
Zamknij prowadnicę podającą.
3
Sprawdź, czy papier zakleszczył się w szufladzie na papier 1.
Chwyć za uchwyt szuflady na papier i wysuwaj ją dopóki się nie zatrzyma.
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
Delikatnie wsuń szufladę na papier do urządzenia.
4
Delikatnie zamknij prawą pokrywę jednostki głównej — zamknięcie jest sygnalizowane kliknięciem.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.

Usuwanie blokad papieru w szufladzie na papier 2

1
Otwórz prawą pokrywę jednostki głównej.
2
Sprawdź, czy papier zakleszczył się wokół wałka podawania.
Podnieś moduł dostarczania.
Otwórz prowadnicę podającą.
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
Nie dotykaj jasnoniebieskiego suwaka we wnętrzu prowadnicy podającej. Niezastosowanie się do tego zalecenia może powodować blokowanie się arkuszy.
Zamknij prowadnicę podającą.
3
Delikatnie zamknij prawą pokrywę jednostki głównej — zamknięcie jest sygnalizowane kliknięciem.
4
Sprawdź, czy papier zakleszczył się pod prawą pokrywą szuflady na papier.
Otwórz prawą pokrywę szuflady na papier.
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
5
Sprawdź, czy papier zakleszczył się w szufladzie na papier.
Chwyć za uchwyt szuflady na papier i wysuwaj ją dopóki się nie zatrzyma.
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
Delikatnie wsuń szufladę na papier do urządzenia.
6
Delikatnie zamknij prawą pokrywę szuflady na papier — zamknięcie jest sygnalizowane kliknięciem.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.

Usuwanie zacięć papieru w szufladach na papier 3 i 4

1
Sprawdź, czy papier zakleszczył się pod prawą pokrywą szuflady na papier.
Otwórz prawą pokrywę szuflady na papier.
Cassette Module-AG
Cassette Feeding Unit-AX
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
Cassette Module-AG
Cassette Feeding Unit-AX
2
Sprawdź, czy papier zakleszczył się w szufladzie na papier.
Chwyć za uchwyt szuflady na papier i wysuwaj ją dopóki się nie zatrzyma.
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
Cassette Module-AG
Cassette Feeding Unit-AX
Delikatnie wsuń szufladę na papier do urządzenia.
3
Delikatnie zamknij prawą pokrywę szuflady na papier — zamknięcie jest sygnalizowane kliknięciem.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.
