Inceppamenti carta in Staple Finisher-X/Booklet Finisher-X
Verifica prima della gestione |
Chiudere qualsiasi coperchio aperto. |
All'interno del pannello anteriore

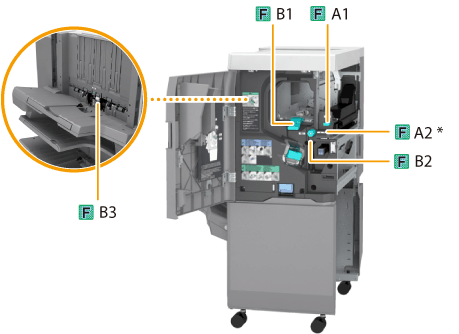

Le posizioni di inceppamento della carta sono indicate da numeri, ad esempio F-A1 o F-B1, come mostrato nella figura in basso.
* Guida di ingresso
1
Aprire il pannello anteriore del finisher.
2

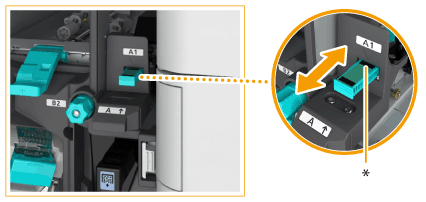

Se è collegata la Puncher Unit-BG o la Puncher Unit-BH, far scorrere la guida (F-A1) in modo da allinearla con il segno.
* Far scorrere la guida all'indietro o in avanti per allineare la  più vicina con il segno ( ). |
3
Aprire la guida (F-A2).
4
Verificare se la carta è inceppata.
 | Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  |
 | Chiudere la guida (F-A2). |
5
Aprire la guida (F-B1).
6
Verificare se la carta è inceppata.
| Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  |
| Chiudere la guida (F-B1). |
7
Girare la manopola (F-B2) nella direzione della freccia.
8
Verificare la presenza di carta inceppata nella guida (F-B3).
| Aprire la guida (F-B3). |
| Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  |
 | Chiudere la guida (F-B3). |
9
Chiudere il pannello anteriore del finisher.
Continuare a seguire le istruzioni sullo schermo per riprendere l'operazione interrotta o continuare con l'eliminazione dell'inceppamento della carta.
Unità di pinzatura centrale del Booklet Finisher-X
Le posizioni di inceppamento della carta sono indicate da numeri, ad esempio F-C1 o F-C2, come mostrato nella figura in basso.
* Guida di consegna
1
Aprire il pannello anteriore del finisher.
2
Aprire la guida (F-C1).
3
Aprire la guida (F-C2).
4
Verificare se la carta è inceppata.
| Ruotare la manopola (F-C3) nella direzione della freccia. Se la carta è inceppata, viene alimentata nella guida (F-C2). |
| Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  |
| Chiudere la guida (F-C2). |
5
Chiudere la guida (F-C1).
6
Premendo la manopola verso l'interno (F-C4), girarla nella direzione della freccia fino allo spegnimento del segnale luminoso.
Questa procedura non è richiesta se la spia è spenta.
* Spia
7
Rimuovere la carta in uscita dal vassoio opuscoli.
8
Estrarre l'unità di pinzatura centrale (F-C5).
9
Verificare se la carta è inceppata nel coperchio superiore destro dell'unità di pinzatura a sella (F-C6).
| Aprire il coperchio di destra (F-C6). |
| Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  |
| Chiudere il coperchio di destra (F-C6). |
10
Aprire la guida di consegna e verificare l'eventuale presenza di carta inceppata.
Questa procedura non è necessaria se viene collegato il Inner Booklet Trimmer-A.
| Se è presente carta inceppata, aprire la guida di consegna ed estrarre delicatamente la carta nella direzione della freccia.  |
| Chiudere la guida di consegna. |
11
Spingere l'unità di pinzatura centrale (F-C5) e chiudere il pannello anteriore del finisher.
Continuare a seguire le istruzioni sullo schermo per riprendere l'operazione interrotta o continuare con l'eliminazione dell'inceppamento della carta.
