Site d’installation
Sélection et configuration d’un site d’installation
Site d’installation
Évitez d’installer l’appareil dans les endroits suivants.
Les endroits où une quantité considérable de poussière s’accumule.
Emplacements à proximité de matériaux volatils ou inflammables, tels que l’alcool ou le diluant pour peinture.
Les endroits où l’appareil est exposé à des changements rapides de température.
Si la pièce dans laquelle l’appareil est installé est froide mais se réchauffe rapidement, des gouttelettes d’eau (condensation) peuvent se former à l’intérieur de l’appareil. Cela peut entraîner une dégradation sensible de la qualité de l’image copiée, l’impossibilité de numériser correctement un original ou l’absence totale d’image imprimée sur les copies.
Emplacements à proximité d’ordinateurs ou d’autres équipements électroniques de précision.
Les interférences électriques et les vibrations générées par l’appareil pendant l’impression peuvent nuire au fonctionnement de ces équipements.
Emplacements à proximité de téléviseurs, de radios ou d’équipements électroniques similaires.
L’appareil risque d’interférer avec la réception des signaux de son et d’image. Insérez la fiche d’alimentation dans une prise de courant dédiée, et maintenez un espace aussi grand que possible entre l’appareil et les autres équipements électroniques.
Emplacements à proximité d’humidificateurs à ultrasons ou d’humidificateurs par aspersion.
Faites attention à la disposition de l’installation et à l’environnement de fonctionnement lorsque vous installez l’appareil dans les endroits suivants.
Emplacements à proximité d’équipements(*) qui libèrent des substances volatiles.
Des substances volatiles peuvent pénétrer à l’intérieur de l’appareil et affecter la qualité de l’image.
Si vous utilisez un tel équipement, consultez votre revendeur local Canon agréé ou votre représentant de service avant de l’utiliser.
Si vous utilisez un tel équipement, consultez votre revendeur local Canon agréé ou votre représentant de service avant de l’utiliser.
*Exemple : les équipements qui utilisent des adhésifs thermofusibles (relieuses ou plastifieuses), les équipements aromatiques, les copieurs diazoïques, etc.
Installation de plusieurs appareils
Si vous installez plusieurs appareils à proximité, consultez votre revendeur local Canon agréé ou votre représentant de service sur la disposition de l’installation avant l’installation afin que la section d’admission d’air d’un appareil ne s’approche pas de la section d’échappement des autres appareils.
Ne retirez pas les pieds de nivellement.
Ne retirez pas les pieds de nivellement après l’installation de l’appareil.
Si vous appuyez sur l’avant de l’appareil alors que les tiroirs, les magasins à papier ou les unités de l’appareil sont déployés, l’appareil peut tomber en avant. Pour éviter cela, assurez-vous que les pieds de nivellement sont en place.
Si vous appuyez sur l’avant de l’appareil alors que les tiroirs, les magasins à papier ou les unités de l’appareil sont déployés, l’appareil peut tomber en avant. Pour éviter cela, assurez-vous que les pieds de nivellement sont en place.
Lumière directe du soleil
Évitez d’installer l’appareil en plein soleil.
Si cela est inévitable, utilisez des rideaux pour ombrager l’appareil. Veillez à ce que les rideaux ne bloquent pas les fentes de ventilation ou les grilles de l’appareil, ni n’interfèrent avec le cordon électrique ou l’alimentation.
Si cela est inévitable, utilisez des rideaux pour ombrager l’appareil. Veillez à ce que les rideaux ne bloquent pas les fentes de ventilation ou les grilles de l’appareil, ni n’interfèrent avec le cordon électrique ou l’alimentation.
Éclairage
Nous recommandons d’installer l’appareil dans un endroit avec au moins 500 lux (29 1/2" (75 cm) au-dessus du sol) pour un fonctionnement et un entretien normaux.
Chemin de livraison
Pour plus d’informations sur la taille et le poids de l’imageRUNNER ADVANCE DX 8905i / 8995i / 8986i / 8905 / 8995 / 8986 et de ses options, voir Tailles, poids et largeur de couloir requise pour tourner chaque dispositif. Confirmez que l’espace de déplacement est suffisant et que la résistance du sol requise est suffisante pour livrer l’appareil.
Structure du plancher
Structure du plancher
Le sol sur lequel cet appareil sera installé doit avoir une charge au sol d’au moins 61,5 lb/pi2 (300 kg/m2). Même si le sol ne présente pas ce niveau de charge, l’appareil peut être installé près d’un pilier ou d’une poutre. Consultez votre entrepreneur en bâtiment avant d’installer l’appareil.
Le poids de l’appareil sera principalement concentré sur le sol par l’intermédiaire du dispositif de réglage et des roues. Nous recommandons l’utilisation d’un tapis pour répartir le poids.
Nous recommandons également l’utilisation d’un tapis lors de l’installation de l’appareil sur un sol en moquette ou en bois. Pour plus d’informations sur les tapis, contactez votre revendeur.
N’installez pas l’appareil sur un sol ou une plateforme instable.
Le poids de l’appareil sera principalement concentré sur le sol par l’intermédiaire du dispositif de réglage et des roues. Nous recommandons l’utilisation d’un tapis pour répartir le poids.
Nous recommandons également l’utilisation d’un tapis lors de l’installation de l’appareil sur un sol en moquette ou en bois. Pour plus d’informations sur les tapis, contactez votre revendeur.
N’installez pas l’appareil sur un sol ou une plateforme instable.
Valeurs standard de la structure du plancher
Veillez à installer le imageRUNNER ADVANCE DX 8905i / 8995i / 8986i / 8905 / 8995 / 8986 et les équipements en option sur un sol qui répond à la norme suivante.
Rigidité du sol | L’enfoncement du plancher doit être de 0,16" (4 mm) ou moins, si une charge de 123 lb/pi2 (600 kg/m2) lui est appliquée. Si ce n’est pas le cas, utilisez partiellement les plaques de sol. * Utilisez les plaques de sol si l’appareil est installé sur un tapis, un plancher en bois ou un sol en caoutchouc. * En fonction du degré d’enfoncement du sol, empilez les plaques de sol pour réduire l’inégalité de hauteur des joints. |
Planéité du sol | La planéité dans une zone rectangulaire arbitraire (43 5/16" x 20 13/16" (1 100 mm x 530 mm)) doit être inférieure ou égale à 0,16" (4 mm) ou moins. |
Intervalle vertical du plancher | L’intervalle vertical entre deux points arbitraires de l’intervalle de 39 5/16" (1 000 mm) doit être de 0,12" (3 mm) ou moins. (La quantité d’enfoncement dans le sol n’est pas incluse.) |
Inclinaison du sol | L’inclinaison entre deux points arbitraires d’un intervalle de 2 15/16" (1 600 mm) doit être inférieure ou égale à 0,12" (3 mm) ou moins. |
Méthodes de mesure pour chaque valeur standard
Les valeurs standard sont mesurées selon les procédures suivantes.
Utilisez la plaque de fer comme plaque de sol, qui correspond à une taille de 35 1/16" x 19 3/16" (890 mm x 487,5 mm), un poids de 28,6 lb (13 kg) et une épaisseur de 0,16" (4 mm).
Utilisez la plaque de fer comme plaque de sol, qui correspond à une taille de 35 1/16" x 19 3/16" (890 mm x 487,5 mm), un poids de 28,6 lb (13 kg) et une épaisseur de 0,16" (4 mm).
Charge admissible au sol | Confirmez les spécifications de la charge admissible au sol à l’entrepreneur du bâtiment où il est prévu d’installer l’appareil. | ||
Rigidité du sol | Préparez une plaque de sol et placez-la à l’endroit où l’appareil doit être installé. Mesurez le degré d’enfoncement du sol lorsque deux adultes (environ 333,33 lb (150 kg)) montent sur la plaque. À partir de cette mesure, estimez le degré d’enfoncement du sol lorsque l’appareil sera installé en effectuant un calcul proportionnel.  Méthode de calculChaque paramètre est spécifié comme suit : t : la hauteur entre le sol et la surface supérieure de la plaque de sol Δt : la hauteur entre le sol et la surface supérieure de la plaque de sol lorsque la charge est appliquée Ts (pouce/lbf) : la constante de la quantité estimée d’enfoncement dans le sol Ts (ME) : la quantité d’enfoncement dans le sol où cet appareil est installé Tout d’abord, calculez la constante de la quantité estimée d’enfoncement dans le sol. Ts (pouce/lbf) = (t - Δt)/333,33 En utilisant cette constante, estimez la quantité d’enfoncement dans le sol où cet appareil est installé. Ts (ME) = (471,8 (lbf)/2) x Ts (pouce/lbf) ExempleDans le cas de t = 0,16" (4 mm) Δt = 0,12" (3 mm) La constante de la quantité estimée d’enfoncement dans le sol est calculée comme indiqué ci-dessous. (0,16 - 0,12)/333,33 = 0,00012 Dans cet exemple, la quantité estimée d’enfoncement dans le sol où cet appareil est installé est de 0,028" (0,711 mm) avec la formule suivante. Ts (ME) = (471,8 (lbf)/2) x 0,00012 = 0,028
| ||
Planéité du sol | Placez une plaque de sol sur le sol où l’appareil doit être installé, et placez le niveau simplifié au centre de celle-ci. Pour rendre la plaque de sol horizontale, insérez des entretoises (pièces de monnaie) sous A ou B de la plaque de sol, comme indiqué sur l’illustration ci-dessous. Calculez la planéité du plancher à partir de l’épaisseur des cales et de leur nombre.   : Chinois simplifiéMéthode de calculUtilisez des pièces qui ont la même épaisseur qu’une entretoise. Chaque paramètre est spécifié comme suit : t (pouce) : l’épaisseur de l’entretoise a : le nombre d’entretoises insérées sous A b : le nombre d’entretoises insérées sous B Lorsque a > b, la planéité du sol est calculée par la formule suivante. t x a (pouce) ExempleLes pièces de monnaie de 0,04" (1 mm) d’épaisseur sont utilisées comme entretoise. Si deux entretoises sont insérées sous A, et rien n’est inséré sous B pour rendre la plaque de sol horizontale, la planéité du sol est de 0,08" (2 mm). | ||
Intervalle vertical du plancher (Cette méthode est utilisée lorsque il y a une marche sur le plancher.) | Disposez deux plaques de sol l’une à côté de l’autre et placez-les sur le sol où il est prévu d’installer l’appareil. Selon la méthode de mesure de la « planéité du sol », placez une plaque de sol à l’horizontale. Puis, placez une autre plaque à l’horizontale de la même manière. Mesurez la différence de hauteur entre les deux plaques de sol.
| ||
Inclinaison du sol (Cette méthode est utilisée lorsque le sol s’incline légèrement.) | Disposez deux plaques de sol l’une à côté de l’autre et placez-les sur le sol où il est prévu d’installer l’appareil. Selon la méthode de mesure de la « planéité du sol », placez une plaque de sol à l’horizontale. Ensuite, insérez les pièces d’écartement (pièces de monnaie) sous une autre plaque de sol afin de placer la plaque horizontalement à la même hauteur que celle que vous avez placée en premier. Dans ce cas, insérez les cales à la position arbitraire du bord de la plaque de sol. Mesurez l’inclinaison du sol à l’aide de l’épaisseur des cales qui sont les plus éloignées du point de référence (le point déterminé comme point de repère de la hauteur). (Voir l’illustration ci-dessous)
Méthode de calculUtiliser les pièces qui ont la même épaisseur comme entretoise. Chaque paramètre est spécifié comme suit. t (pouce) : l’épaisseur de l’entretoise a : le nombre d’entretoises La planéité du sol est calculée par la formule suivante. S = t x a (pouce) ExempleLes pièces de monnaie de 0,04" (1 mm) d’épaisseur sont utilisées comme entretoise. Si trois entretoises sont insérées sous la position la plus éloignée du point de référence, l’inclinaison du sol est de 0,12" (3 mm) (= 0,04" (1 mm) x 3). |
Espace requis pour l’installation
Espace nécessaire pour l’installation
Prévoyez suffisamment d’espace de chaque côté de l’appareil pour permettre une utilisation sans restriction.
De même, un espace de 0,2" (5 mm) entre chaque équipement est nécessaire pour les connecter.

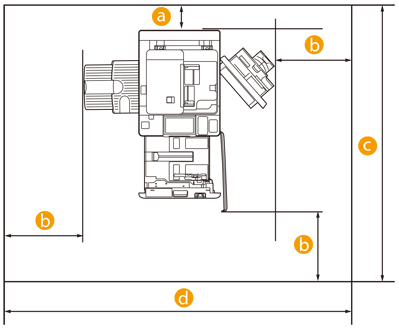

Configuration standard (minimale)
Lorsque le Réceptacle-R est installé :
: 4" (100 mm) ou plus
: 19 3/4" (500 mm) ou plus
: 76 7/8" (1.953 mm) ou plus
: 99 3/4" (2.533 mm) ou plusEspace nécessaire à l’arrière
Veillez à installer l’appareil à au moins 4" (100 mm) de la surface du mur afin de ne pas gêner les opérations à l’arrière de l’appareil.
Assurez l’espace suivant, selon la configuration des options de l’appareil.
Lorsque l’une des options de sortie/alimentation indiquées dans « Configuration de l’option complète (maximum) » est installée : 31 1/2" (800 mm) ou plus
Espace requis à l’avant et à gauche/droite
Veillez à installer l’appareil à une distance d’au moins 19 3/4" (500 mm) de la surface du mur afin de garantir un espace suffisant pour les opérations de maintenance
Assurez l’espace suivant, selon la configuration des options de l’appareil.
Lorsque l’une des options de sortie/alimentation indiquées dans « Configuration de l’option complète (maximum) » est installée : 39 3/8" (1 000 mm) ou plus

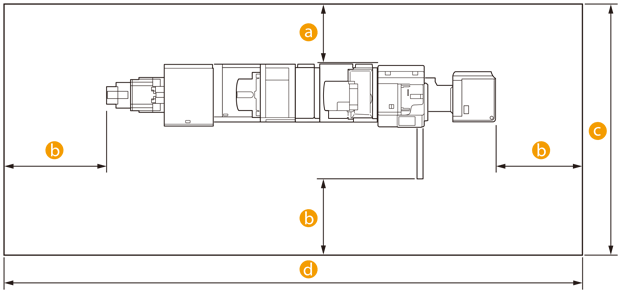

Configuration de l’option complète (maximum)
Pour les configurations de dispositifs suivantes
Magasin grande capacité A3-C
Unité d'insertion de Document-R
Perfo Pro Multi-Fonction-C
Module de pli en C et en Z-K
Module de Finition P.A.C.-AG
Massicot-G
: 31 1/2" (800 mm) ou plus : 39 3/8" (1.000 mm) ou plus : 127 7/8" (3.247 mm) ou plus : 278 1/4" (7.068 mm) ou plusEspace nécessaire à l’arrière
Veillez à installer l’appareil à au moins 31 1/2" (800 mm) de la surface du mur afin de ne pas gêner les opérations à l’arrière de l’appareil.
Assurez l’espace suivant, selon la configuration des options de l’appareil.
Lorsqu’aucune des options de sortie/alimentation indiquées dans « Configuration de l’option complète (maximum) » n'est installée : 19 3/4" (500 mm) ou plus
Espace requis à l’avant et à gauche/droite
Veillez à installer l’appareil à une distance d’au moins 39 3/8" (1 000 mm) de la surface du mur afin de garantir un espace suffisant pour les opérations de maintenance.
Assurez l’espace suivant, selon la configuration des options de l’appareil.
Lorsqu’aucune des options de sortie/alimentation indiquées dans « Configuration de l’option complète (maximum) » n'est installée : 19 3/4" (500 mm) ou plus
Tailles, poids et largeur de couloir requise pour tourner chaque dispositif
Nom du produit | Dimensions (l x P x H) | Poids | Largeur de couloir requise pour la rotation*1 |
imageRUNNER ADVANCE DX 8905i / 8995i / 8986i / 8905 / 8995 / 8986 | 26 3/8" x 30 3/8" x 46 5/8" (670 mm x 770 mm x 1 185 mm) | Environ 214 kg (y compris la cartouche de toner) | 60 1/8" (1 527 mm) |
Magasin grande capacité A3-C | 25 7/8" x 27" x 22 3/4" (656 mm x 686 mm x 578 mm) | Environ 149,9 lb (Environ 68 kg) | 57 1/8" (1 450 mm) |
Magasin Papier Latéral-E | 14 1/4" x 24 7/8" x 22 7/8" (363 mm x 630 mm x 582 mm) | Environ 75 lb (Environ 34 kg) | 48 3/8" (1 227 mm) |
Module de Finition agrafage-AG | 31 1/2"* x 31 1/4" x 48 3/4" (800 mm* x 792 mm x 1 239 mm) *Lorsque le plateau auxiliaire est déployé : 35" (890 mm) | Environ 286,6 lb (Environ 130 kg) | 64" (1 626 mm) |
Module de Finition P.A.C.-AG | 31 1/2"* x 31 1/4" x 48 3/4" (800 mm* x 792 mm x 1 239 mm) *Lorsque le plateau auxiliaire est déployé : 41 3/4" (1 060 mm) | Environ 396,8 lb (Environ 180 kg) | 64" (1 626 mm) |
Unité d'insertion de Document-R | 29 3/8" x 31 1/4" x 55 3/8" (746 mm x 793 mm x 1 407 mm) | Environ 134,5 lb (Environ 61 kg) | 62 5/8" (1 589 mm) |
Module de pli en C et en Z-K | 13 1/4" x 31 1/4" x 46 7/8" (336 mm x 793 mm x 1 190 mm) | Environ 156,5 lb (Environ 71 kg) | 53 5/8" (1 361 mm) |
Massicot-G | 72 1/4" x 31 1/4" x 41 1/8" (1 835 mm x 794 mm x 1 044 mm) (sans convoyeur, avec réceptacle de sortie) 82 1/2" x 31 1/4" x 41 1/8" (2 094 mm x 794 mm x 1 044 mm) (incluant le convoyeur et le plateau de sortie) | Environ 335,1 lb (Environ 152 kg) | 98 3/8" (2 499 mm) |
Perfo Pro Multi-Fonction-C | 17 1/2" x 31 3/8" x 41" (445 mm x 795 mm x 1 040 mm) | Environ 224,9 lb (Environ 102 kg) | 60 5/8" (1 540 mm) |
Module de Finition agrafage-AC | 20 3/4"* x 24 1/2" x 43 1/4" (527 mm* x 623 mm x 1 099 mm) *Lorsque le plateau auxiliaire et le plateau rotatif sont déployés : 25 7/8" (656 mm) | Environ 79,4 lb (Environ 36 kg) | 51 7/8" (1 316 mm) |
Module de Finition P.A.C.-AC | 20 3/4"* x 24 1/2" x 43 1/4" (527 mm* x 623 mm x 1 099 mm) *Lorsque le plateau auxiliaire et le plateau rotatif sont déployés : 25 7/8" (656 mm) | Environ 132,3 lb (Environ 60 kg) | 51 7/8" (1 316 mm) |
Module de Finition agrafage-X | 25 3/4"* x 30 1/8" x 41" (654 mm* x 765 mm x 1 040 mm) *Lorsque le plateau auxiliaire et le plateau rotatif sont déployés : 30 3/4" (782 mm) | Environ 141,1 lb (Environ 64 kg) | 59 1/4" (1 506 mm) |
Module de Finition P.A.C.-X | 30 1/4"* x 30 1/8" x 41" (767 mm* x 765 mm x 1 040 mm) *Lorsque le plateau auxiliaire et le plateau rotatif sont déployés : 35 1/4" (896 mm) | Environ 242,5 lb (Environ 110 kg) | 62 3/8" (1 583 mm) |
Réceptacle-R | 9 5/8"* x 15" x 6 7/8" (244 mm* x 382 mm x 175 mm) *Lorsque le plateau auxiliaire est déployé : 16 1/2" (420 mm) | Environ 2,4 lb (Environ 1,1 kg) | - |
Lecteur de Carte | 3 1/2" x 3 3/4" x 1 5/8" (88 mm x 96 mm x 40 mm) (sans le module intercalaire et le câble) | Environ 200 g (y compris le module intercalaire et le câble) | - |
*1 La largeur minimale requise pour tourner le dispositif est la longueur diagonale de l’appareil (équipement) + environ 19 3/4" (500 mm).
Environnement d’installation
Conditions de température et d’humidité
N’installez pas l’appareil dans des endroits où la chaleur et l’humidité sont élevées ou faibles, tels que des endroits où se trouvent un robinet d’eau, un chauffe-eau, un humidificateur, un climatiseur, un appareil de chauffage ou une cuisinière.
Pendant le fonctionnement, la plage d’humidité admissible est de 20 à 80 % (avec une température ambiante de 50 à 86 ˚F (10 à 30 ˚C)).
L’alimentation en papier et la qualité de l’image risquent d’être affectées si l’appareil est utilisé dans un endroit qui ne répond pas à ces spécifications.
La plage de taux d'humidité admissible pour le stockage du papier va de 20 à 80 % (avec une température ambiante de 50°F à 86°F (10°C à 30°C)). Le stockage du papier dans un emplacement ne satisfaisant pas ces conditions peut affecter l'alimentation du papier et la qualité d'image.
Gradient de température
L’utilisation d’un climatiseur pendant l’hiver ou les changements brusques de température peuvent avoir un effet négatif sur le positionnement de l’image, car cela peut faire plier ou contracter le papier et provoquer un dysfonctionnement de l’appareil en raison de la condensation. Afin d’éviter ces problèmes, contrôlez le gradient de température de manière à ce qu’il ne dépasse pas 18˚C/H (10 ˚C/H).
Ventilation
Veillez à ce qu’il y ait un taux de renouvellement de l’air d’au moins 1,5 fois/h et un espace d’au moins 3 885 pi3 (110 m3) à l’endroit où l’appareil sera installé.
[Exemple] : S'il y a un espace de 7 064 pi3 (200 m3), remplacer l'air à plus de 10 595 CFH (pi3/h) (3003/h).
Cet appareil génère une légère quantité d’ozone etc. lors d’une utilisation normale. Bien que la sensibilité à l’ozone, etc. puisse varier, cette quantité n’est pas dangereuse. L’ozone, etc. peut être plus perceptible lors d’une utilisation prolongée ou de longues séries de production, en particulier dans les pièces mal ventilées. Il est recommandé que la pièce soit correctement ventilée, suffisamment pour maintenir un environnement de travail confortable, dans les zones d’utilisation de l’appareil. En outre, n’installez pas cet appareil à un endroit où il donne directement sur une personne.
Limites d’élévation
Installer cet appareil à une altitude de 13 123' (4 000 m) ou moins.
*Pression atmosphérique à 13 123' (4 000 m) : 607,8 hPa (valeur de référence)
*Pression atmosphérique à 13 123' (4 000 m) : 607,8 hPa (valeur de référence)
Alimentation électrique
Conditions d’alimentation
Utilisez ces composants dans le cadre des spécifications de l’alimentation électrique indiquées ci-dessous.
L’alimentation des composants non répertoriés dans le tableau est fournie par imageRUNNER ADVANCE DX 8905i / 8995i / 8986i / 8905 / 8995 / 8986 ou d’autres composants.
Nom du produit | Alimentation électrique | Spécifications du cordon/ de la fiche d’alimentation | La longueur du cordon d’alimentation |
imageRUNNER ADVANCE DX 8905i / 8995i / 8986i / 8905 / 8995 / 8986 | machine de 120 V: 110 - 127 V CA, 60 Hz, 16A machine de 230 V: 220 - 240 V CA, 50/60 Hz, 10 A | machine de 120 V: NEMA 5-20P machine de 230 V: CEE 7/7 | 98 1/2" ± 2" (2 500 mm ± 50 mm) |
Magasin grande capacité A3-C | machine de 120 V: 120 - 127 V CA, 60 Hz, 2,2 A machine de 230 V: 220 - 240 V CA, 50/60 Hz, 1,2 A | machine de 120 V: NEMA 5-15P machine de 230 V: CEE 7/7 | 76 3/4" ± 2" (1 950 mm ± 50 mm)/ 78 3/4 "± 2" (2 000 mm ± 50 mm) |
Magasin Papier Latéral-E | Depuis l'unité principale | - | - |
Module de Finition agrafage-AG | 120 - 240 V CA, 50/60 Hz, 8 A | machine de 120 V: NEMA 5-15P machine de 230 V: CEE 7/7 | 78 3/4" ± 2" (2 000 mm ± 50 mm) |
Module de Finition P.A.C.-AG | 120 - 240 V CA, 50/60 Hz, 8 A | machine de 120 V: NEMA 5-15P machine de 230 V: CEE 7/7 | 78 3/4" ± 2" (2 000 mm ± 50 mm) |
Unité d'insertion de Document-R | 100 - 240 V CA, 50/60 Hz, 1,0 A | machine de 120 V: NEMA 5-15P machine de 230 V: CEE 7/7 | 78 3/4" ± 2" (2 000 mm ± 50 mm) |
Module de pli en C et en Z-K | Depuis le module de finition | - | - |
Massicot de chasse-A | Depuis le module de finition | - | - |
Module de perforation-BT | Depuis le module de finition | - | - |
Puncher Unit-BU | Depuis le module de finition | - | - |
Perfo Pro Multi-Fonction-C | machine de 120 V: 115 V, 60 Hz, 3,8 A machine de 230 V: 230 V, 50 Hz, 2,0 A | machine de 120 V: NEMA 5-15P machine de 230 V: CEE 7/7 | 70 7/8" (1 800 mm) |
Module de Finition agrafage-AC | Depuis l'unité principale | - | - |
Module de Finition P.A.C.-AC | Depuis l'unité principale | - | - |
Unité de Perforation 2/4 Trous-A | Depuis le module de finition | - | - |
4 Hole Puncher Unit-A | Depuis le module de finition | - | - |
Module de Finition agrafage-X | 100 - 240 V CA, 50/60 Hz, 2,8 A | machine de 120 V: NEMA 5-15P machine de 230 V: CEE 7/7 | 78 3/4" ± 2" (2 000 mm ± 50 mm) |
Module de Finition P.A.C.-X | 100 - 240 V CA, 50/60 Hz, 2,8 A | machine de 120 V: NEMA 5-15P machine de 230 V: CEE 7/7 | 78 3/4" ± 2" (2 000 mm ± 50 mm) |
Module de perforation-BG | Depuis le module de finition | - | - |
Puncher Unit-BH | Depuis le module de finition | - | - |
Massicot de chasse-A | Depuis le module de finition | - | - |
Consommation d’énergie maximale
La consommation maximale d’énergie de imageRUNNER ADVANCE DX 8905i / 8995i / 8986i / 8905 / 8995 / 8986 et des autres composants est indiquée ci-dessous.
Nom du produit | Consommation d’énergie maximale |
imageRUNNER ADVANCE DX 8905i / 8995i / 8986i / 8905 / 8995 / 8986 | machine de 120 V: 2 100 W maximum*1 machine de 230 V: 2 400 W maximum*1 |
Magasin grande capacité A3-C | 480 W maximum |
Magasin Papier Latéral-E | Inclus dans la consommation d'énergie maximale de l'unité principale (environ 44 W) |
Module de Finition agrafage-AG | 500 W maximum |
Module de Finition P.A.C.-AG | 500 W maximum |
Unité d'insertion de Document-R | 120 W maximum |
Module de pli en C et en Z-K | Inclus dans le finisseur |
Massicot-G | 300 W maximum |
Module de perforation-BT | Inclus dans le finisseur |
Puncher Unit-BU | Inclus dans le finisseur |
Perfo Pro Multi-Fonction-C | 480 W maximum |
Module de Finition agrafage-AC | Inclus dans l’unité principale |
Module de Finition P.A.C.-AC | Inclus dans l’unité principale |
Unité de Perforation 2/4 Trous-A | Inclus dans le finisseur |
4 Hole Puncher Unit-A | Inclus dans le finisseur |
Module de Finition agrafage-X | 311 W (module de perforation inclus) |
Module de Finition P.A.C.-X | 384 W (module de perforation et Massicot de chasse-A inclus) |
*1 Incluant tous les équipements optionnels qui sont alimentés par l’unité principale
