Bourrages papier dans le Module de Finition agrafage-X/Module de Finition P.A.C.-X
Vérification avant toute manipulation |
Fermez tous les capots ouverts. |
À l'intérieur de la porte avant

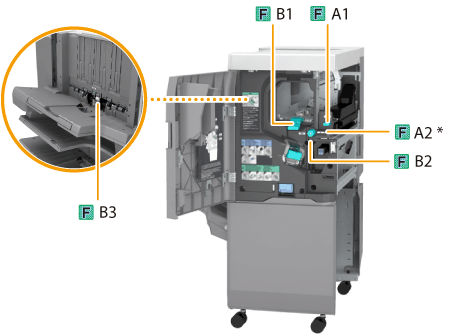

Les emplacements des bourrages papier sont indiqués par des numéros illustrés ci-dessous (F-A1 ou F-B1 par exemple).
* Guide d'entrée
1
Ouvrez la porte avant du finisseur.
2
Si l'élément Module de perforation-BF ou Module de perforation-BG (pour la machine de 230 V uniquement) est relié, faites glisser le guide (F-A1) pour l'aligner avec le repère.

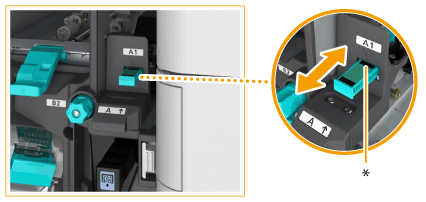

* Faites glisser le guide vers l'intérieur ou l'extérieur pour aligner le  le plus proche sur le repère ( ). |
3
Ouvrez le guide (F-A2).
4
Vérifiez si du papier est coincé.
 | Si le papier est coincé, tirez-le doucement dans la direction de la flèche.  |
 | Fermez le guide (F-A2). |
5
Ouvrez le guide (F-B1).
6
Vérifiez si du papier est coincé.
| Si le papier est coincé, tirez-le doucement dans la direction de la flèche.  |
| Fermez le guide (F-B1). |
7
Tournez la molette (F-B2) dans le sens de la flèche.
8

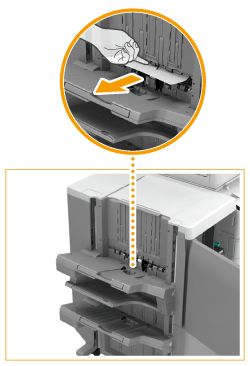

Vérifiez si du papier est coincé dans le guide (F-B3).
| Ouvrez le guide (F-B3). |
| Si le papier est coincé, tirez-le doucement dans la direction de la flèche.  |
 | Fermez le guide (F-B3). |
9
Fermez la porte avant du finisseur.
Continuez en suivant les instructions à l'écran pour procéder à une opération interrompue ou bien continuer à éliminer les bourrages papier.
Module de piqûre à cheval du Module de Finition P.A.C.-X

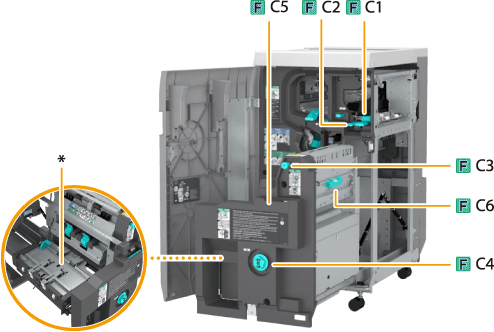

Les emplacements des bourrages papier sont indiqués par des numéros illustrés ci-dessous (F-C1 ou F-C2 par exemple).
* Guide d'éjection
1
Ouvrez la porte avant du finisseur.
2
Ouvrez le guide (F-C1).
3
Ouvrez le guide (F-C2).
4
Vérifiez si du papier est coincé.
| Tournez le bouton (F-C3) dans le sens de la flèche. Si du papier est coincé, il est chargé dans le guide (F-C2). |
| Si le papier est coincé, tirez-le doucement dans la direction de la flèche.  |
| Fermez le guide (F-C2). |
5
Fermez le guide (F-C1).
6
Tout en la poussant, tournez la molette (F-C4) dans le sens de la flèche jusqu'à ce que le voyant s'éteigne.
Cette procédure n'est pas nécessaire si le voyant est éteint.

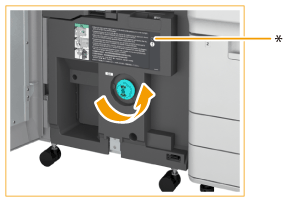

* Voyant
7
Retirez toute sortie papier du réceptacle à brochures.
8
Sortez l'ensemble d'agrafage avec piqûre à cheval (F-C5).
9
Vérifiez si du papier est coincé dans le capot droit du module de piqûre à cheval (F-C6).
| Ouvrez le capot droit (F-C6). |
| Si le papier est coincé, tirez-le doucement dans la direction de la flèche.  |
| Fermez le capot droit (F-C6). |
10
Ouvrez le guide d'éjection et vérifiez si du papier est coincé.
Cette procédure n'est pas nécessaire si le Massicot de chasse-A est installé.
| Si du papier est coincé, ouvrez le guide d'éjection et tirez délicatement le papier dans le sens de la flèche.  |
| Fermez le guide d'éjection. |
11
Poussez l'ensemble d'agrafage avec piqûre à cheval (F-C5) et fermez la porte avant de l'unité de finition.
Continuez en suivant les instructions à l'écran pour procéder à une opération interrompue ou bien continuer à éliminer les bourrages papier.
