分页装订处理器-X/鞍式分页装订处理器-X/打孔组件-BF/打孔组件-BG/内置裁切组件-A

安装“分页装订处理器-X”或“鞍式分页装订处理器-X”可以使用下列分页装订处理功能。
分套
打印输出件按文档页序分套。
　
分组
同一页原稿的所有打印输出件分为一组。
　
偏移
每组打印输出件以交替层移动。
　
装订+分套
打印输出件按文档页序分套并进行装订(角订/双订)。可以使用鞍式分页装订处理器-X折叠和装订打印输出件。
　
装订+分组
同一页原稿的所有打印输出件分为一组并进行装订(角订/双订)。
　
鞍式折叠(仅鞍式分页装订处理器-X)
打印输出件折叠为原尺寸的一半。
提示
如果将“打孔组件-BF”或“打孔组件-BG”安装到“分页装订处理器-X”或“鞍式分页装订处理器-X”中，可以在打印输出件上打孔。
如果将内置裁切组件-A安装到鞍式分页装订处理器-X中，则可以裁切装订好的输出纸张，以对齐纸张边缘。

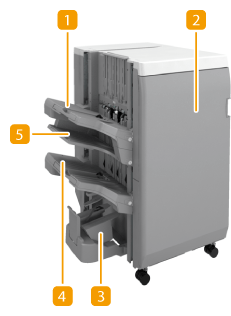

外视图


鞍式分页装订处理器-X
分页装订处理器-X

输出托盘A

打印件输出至此托盘。可以通过配置<输出托盘设置>指定使用此托盘的功能。<输出托盘设置>

前盖板

打开可以清除卡纸、清除装订组件和鞍式装订处理器中的卡针或更换装订针盒。如果安装了“打孔组件-BF”或“打孔组件-BG”，打开可以清除打孔废屑。

书册托盘（仅限于鞍式分页装订处理器-X）

鞍式装订的打印输出件输出至此托盘。

输出托盘C

打印件输出至此托盘。可以通过配置<输出托盘设置>指定使用此托盘的功能。<输出托盘设置>

输出托盘B

打印件输出至此托盘。可以通过配置<输出托盘设置>指定使用此托盘的功能。<输出托盘设置>

内视图


鞍式分页装订处理器-X
分页装订处理器-X

废装订针托盘

拉出可以清除废装订针。 清除废装订针(分页装订处理器-X/鞍式分页装订处理器-X)

打孔废屑托盘(打孔组件-BF、打孔组件-BG)

拉出可以清除打孔废屑。 清空打孔废屑(分页装订处理器-X/鞍式分页装订处理器-X)

鞍式装订处理器（仅限于鞍式分页装订处理器-X）

拉出可以清除卡纸、清除鞍式装订处理器中的卡针或更换装订针盒。

裁边废屑托盘(仅内置裁切组件-A、鞍式分页装订处理器-X)

拉出可以清除裁边废屑。 清除裁边废屑(内置裁切组件-A)
选择装订针位置
打孔
有关“装订针”、“鞍式装订”、“打孔”和“鞍式折叠”可以使用的纸张尺寸的信息，请参阅分页装订处理器-X/鞍式分页装订处理器-X。
要更换装订组件或鞍式装订处理器的装订针盒，请参阅添加装订针。
有关如何清除卡纸或卡针的信息，请参阅清除卡纸和清除卡针（可选）。
根据纸张类型，可装订纸张的最大数量也许不可能实现。这种情况下，可以更改纸张类型或减少需要装订的纸张张数。
分套和分组
如果选择<偏移>与分套或分组功能组合使用，每组打印输出都会移动。
随着输出纸叠的堆积，输出托盘会逐渐下移。输出托盘达到堆放极限后，后面的打印件被自动输出到下一个可用托盘。所有可用托盘都达到堆放极限后，打印将停止。从托盘中取出所有输出纸张以恢复打印。
装订器
使用“装订”模式时，请勿在执行作业期间从输出托盘取出纸叠。作业完成后请取出纸叠。
如果出现<添加装订针到装订组件。>信息，则表示几乎所有装订针均已被使用。要继续操作，请更换装订针盒。
如果托盘达到位置最下限，打印将暂停。从托盘中取出所有输出纸张以恢复打印。
鞍式装订
折叠准确度可能会根据纸张类型和数量而有所差异。
CWH7-03A
