Encallaments de paper a la Staple Finisher-X/Booklet Finisher-X
Confirmar abans de manipular |
Tanqueu qualsevol tapa que estigui oberta. |
Interior de la tapa davantera

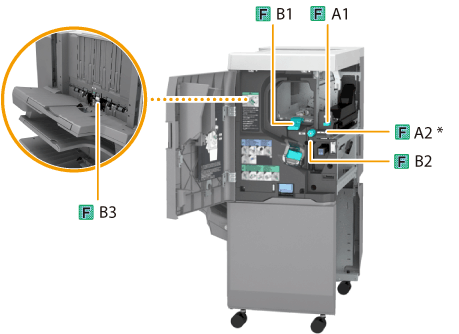

Les ubicacions dels encallaments de paper s'indiquen amb números com ara F-A1 o F-B1, que es mostren a la il·lustració següent.
* Guia d'entrada
1
Obriu la tapa davantera de la unitat d'acabat.
2

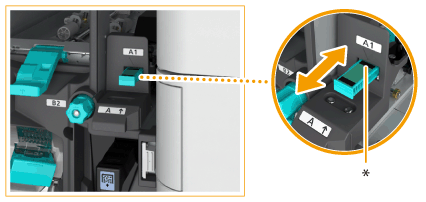

Si la Puncher Unit-BG o la Puncher Unit-BH estan instal·lades, desplaceu la guia (F-A1) per alinear-la amb la marca.
* Desplaceu la guia cap a dins o cap a fora per alinear la marca  més propera amb la marca ( ). |
3
Obriu la guia (F-A2).
4
Mireu si hi ha paper encallat.
 | Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.  |
 | Tanqueu la guia (F-A2). |
5
Obriu la guia (F-B1).
6
Mireu si hi ha paper encallat.
| Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.  |
| Tanqueu la guia (F-B1). |
7
Gireu el comandament (F-B2) en la direcció de la fletxa.
8
Mireu si hi ha paper encallat a la guia (F-B3).
| Obriu la guia (F-B3). |
| Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.  |
 | Tanqueu la guia (F-B3). |
9
Tanqueu la tapa davantera de la unitat d'acabat.
Seguiu les instruccions que apareixen a la pantalla per continuar amb l'operació interrompuda o per eliminar encallaments de paper.
Unitat grapadora de quaderns de la Booklet Finisher-X
Les ubicacions dels encallaments de paper s'indiquen amb números com ara F-C1 o F-C2, que es mostren a la il·lustració següent.
* Guia de sortida
1
Obriu la tapa davantera de la unitat d'acabat.
2
Obriu la guia (F-C1).
3
Obriu la guia (F-C2).
4
Mireu si hi ha paper encallat.
| Gireu el pom (F-C3) en la direcció de la fletxa. El paper encallat s'alimenta a la guia (F-C2). |
| Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.  |
| Tanqueu la guia (F-C2). |
5
Tanqueu la guia (F-C1).
6
Mentre pressioneu el comandament (F-C4), gireu-lo en la direcció de la fletxa fins que s'apagui l'indicador.
Aquest procediment no és necessari si l'indicador està apagat.
* Indicador
7
Traieu el paper d'impressió de la safata de quaderns.
8
Traieu la unitat grapadora de quaderns (F-C5).
9
Mireu si hi ha paper encallat a la tapa dreta de la unitat grapadora de quaderns (F-C6).
| Obriu la tapa dreta (F-C6). |
| Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.  |
| Tanqueu la tapa dreta (F-C6). |
10

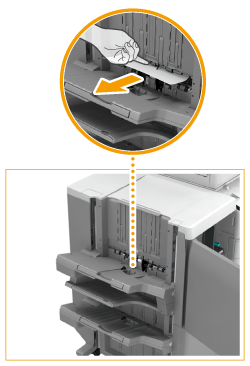

Obriu la guia de la vora i comproveu si hi ha paper encallat.
Aquest procediment no és necessari si la Inner Booklet Trimmer-A està instal·lada.
| Si hi ha paper encallat, obriu la guia de sortida i traieu-lo amb compte en la direcció de la fletxa.  |
| Tanqueu la guia de sortida. |
11
Pressioneu la unitat grapadora de quaderns (F-C5) i tanqueu la tapa davantera de la unitat d'acabat.
Seguiu les instruccions que apareixen a la pantalla per continuar amb l'operació interrompuda o per eliminar encallaments de paper.
