Zachycení papíru v Document Insertion Unit-R
Jednotka vkládání dokumentů

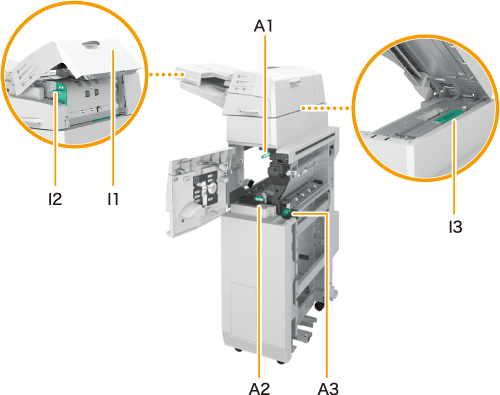

Místa zachycení papíru jsou označena čísly, jako např. I1, jak je uvedeno na ilustraci níže.
1
Odeberte nezachycený papír z jednotky vkládání dokumentů.
2

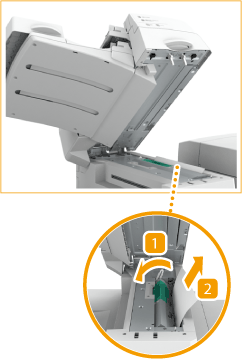

Zkontrolujte, zda se papír nezachytil v horním krytu (I1) jednotky vkládání dokumentů.
| Otevřete horní kryt (I1) jednotky vkládání dokumentů. |
 | Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.  |
3
Zkontrolujte, zda se papír zachytil ve vodítku (I2).
| Odklopte vodítko (I2). |
| Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.  |
4
Přiklopte vodítko (I2) a zavřete horní kryt (I1).
5
Tiskněte na páčku a odklopte jednotku vkládání dokumentů.
6
Zkontrolujte, zda se papír nezachytil ve vodítku (I3).
| Odklopte vodítko (I3). |
| Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.  |
7
Přiklopte vodítko (I3) a zavřete jednotku vkládání dokumentů.
Uvnitř jednotky vkládání dokumentů
Místa zachycení papíru jsou označena čísly, jako např. A1, jak je uvedeno na ilustraci níže.
1
Otevřete přední kryt jednotky vkládání dokumentů.
2
Odklopte vodítko (A1).
3
Zkontrolujte, zda se papír zachytil ve vodítku (A1).
| Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.  |
| Přiklopte vodítko (A1). |
4
Odklopte vodítko (A2).
5
Otočte kolečko (A3) a zkontrolujte, zda se papír zachytil.
| Otočte kolečkem (A3). |
| Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.  |
Došlo-li k zachycení dlouhého papíru.
Povytáhněte konec papíru a poté papír opatrně vytáhněte a současně jej ohněte. V tomto případě není nutné otočit kolečkem (A3).
6
Přiklopte vodítko (A2) a zavřete přední kryt.
Jakmile odstraníte zachycený dlouhý papír a zavřete přední kryt jednotky vkládání, může se zobrazit obrazovka s výzvou k otevření předního krytu jednotky Paper Folding Unit-K. Tato obrazovka zmizí, když otevřete a zavřete přední kryt jednotky Paper Folding Unit-K.
7
Papír znovu uložte do jednotky vkládání dokumentů.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
 |
Jestliže se hlášení o zachycení papíru zobrazuje opakovaně, odklopte zaváděcí vodítko nad kolečkem (A3) ve vnitřní části pod předním krytem a zkontrolujte, zda tam nezůstal papír.  |
