Zachycení papíru v Staple Finisher-X/Booklet Finisher-X
Co zkontrolovat před zahájením |
Zavřete otevřené kryty. |
Pod předním krytem

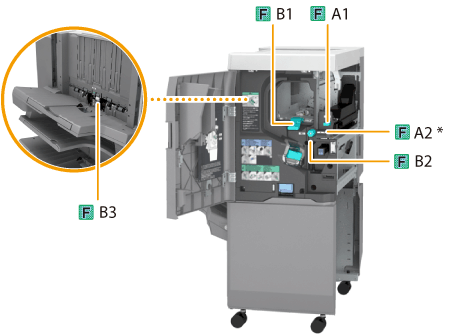

Místa zachycení papíru jsou označena čísly, např. F-A1 či F-B1 jak je uvedeno na ilustraci níže.
* Zaváděcí vodítko
1
Otevřete přední kryt finišeru.
2

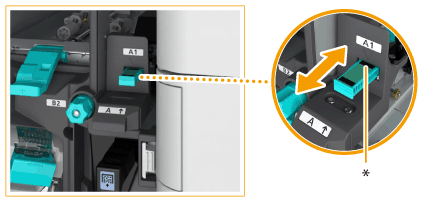

Je-li připojena Puncher Unit-BG nebo Puncher Unit-BH, posunem zarovnejte vodítko (F-A1) se značkou.
* Posuňte vodítko dovnitř nebo ven tak, aby nejbližší  bylo zarovnáno se značkou ( ). |
3
Odklopte vodítko (F-A2).
4
Zkontrolujte, zda nedošlo k zachycení papíru.
 | Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.  |
 | Přiklopte vodítko (F-A2). |
5
Odklopte vodítko (F-B1).
6
Zkontrolujte, zda nedošlo k zachycení papíru.
| Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.  |
| Přiklopte vodítko (F-B1). |
7
Otočte kolečko (F-B2) ve směru šipky.
8
Zkontrolujte, zda se papír nezachytil ve vodítku (F-B3).
| Odklopte vodítko (F-B3). |
| Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.  |
 | Přiklopte vodítko (F-B3). |
9
Zavřete přední kryt finišeru.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
Jednotka sedlové sešívačky doplňku Booklet Finisher-X
Místa zachycení papíru jsou označena čísly, např. F-C1 či F-C2, jak je uvedeno na ilustraci níže.
* Vodítko podávání papíru
1
Otevřete přední kryt finišeru.
2
Odklopte vodítko (F-C1).
3
Odklopte vodítko (F-C2).
4
Zkontrolujte, zda nedošlo k zachycení papíru.
| Otočte kolečko (F-C3) ve směru šipky. Pokud se papír zachytil, posune se do vodítka (F-C2). |
| Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.  |
| Přiklopte vodítko (F-C2). |
5
Zavřete vodítko (F-C1).
6
Tiskněte kolečko (F-C4) a otáčejte jím ve směru šipky, dokud nezhasne kontrolka.
Tento postup není nutný, je-li kontrolka zhasnutá.
* Kontrolka
7
Odeberte všechen papír z přihrádky na brožury.
8
Vytáhněte jednotku sedlového sešívání (F-C5).
9
Zkontrolujte, zda se papír nezachytil v pravém krytu sedlové sešívačky (F-C6).
| Otevřete pravý kryt (F-C6). |
| Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.  |
| Zavřete pravý kryt (F-C6). |
10
Otevřete vodítko podávání papíru a zkontrolujte, zda se papír nezachytil.
Tento postup není nutný, je-li ke stroji připojena Inner Booklet Trimmer-A.
| Pokud se papír zachytil, otevřete únikové vodítko a opatrně papír vytáhněte ve směru šipky.  |
| Přiklopte vodítko podávání papíru. |
11
Zasuňte jednotku sedlové sešívačky (F-C5) a zavřete přední kryt finišeru.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
