Papirstop i Staple Finisher-X/Booklet Finisher-X
Bekræft inden udførelse |
Luk dæksler, som er åbne. |
Inde i frontdækslet

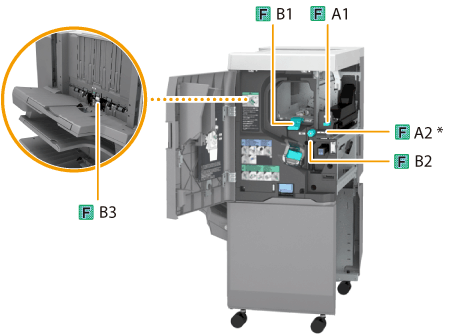

Placeringen af papirstop indikeres af tal, som f.eks. F-A1 eller F-B1, der er vist i illustrationen herunder.
* Indgangsstyr
1
Åbn finisherens frontdæksel.
2

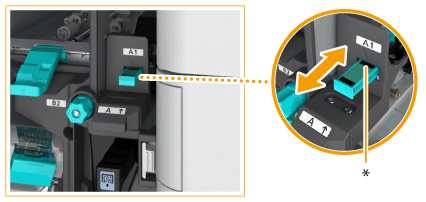

Hvis Puncher Unit-BG eller Puncher Unit-BH er monteret, skal du skubbe styret (F-A1), så det flugter med mærket.
* Skub styret ind, eller justér det med det tætteste  med mærket ( ). |
3
Åbn papirstyret (F-A2).
4
Kontroller, om der sidder papir fast.
 | Hvis papir sidder fastklemt, skal du trække forsigtigt i det i pilens retning.  |
 | Luk styret (F-A2). |
5
Åbn styret (F-B1).
6
Kontroller, om der sidder papir fast.
| Hvis papir sidder fastklemt, skal du trække forsigtigt i det i pilens retning.  |
| Luk styret (F-B1). |
7
Drej knappen (F-B2) i pilens retning.
8
Kontrollér, om papiret sidder fastklemt i styret (F-B3).
| Åbn styret (F-B3). |
| Hvis papir sidder fastklemt, skal du trække forsigtigt i det i pilens retning.  |
 | Luk styret (F-B3). |
9
Luk finisherens frontlåge.
Fortsæt ved at følge instruktionerne på skærmbilledet, og genoptag den afbrudte betjening, eller fortsæt udbedringen af papirstop.
Ryghæftningsenhed på Booklet Finisher-X
Placeringen af papirstop indikeres af tal, som f.eks. F-C1 eller F-C2, der er vist i illustrationen herunder.
* Leveringsstyr
1
Åbn finisherens frontdæksel.
2
Åbn styret (F-C1).
3
Åbn styret (F-C2).
4
Kontroller, om der sidder papir fast.
| Drej knappen (F-C3) i pilens retning. Hvis der er fastklemt papir, fremføres det til styret (F-C2). |
| Hvis papir sidder fastklemt, skal du trække forsigtigt i det i pilens retning.  |
| Luk styret (F-C2). |
5
Luk styret (F-C1).
6
Mens du trykker på knappen (F-C4), skal du dreje den i pilens retning, indtil lampen slukkes.
Denne fremgangsmåde er ikke nødvendig, hvis lampen er slukket.
* Lys
7
Fjern outputpapir fra hæftebakken.
8
Træk ryghæftningsenheden (F-C5) ud.
9
Kontrollér, om papiret sidder fastklemt i det højre dæksel på ryghæftningsenheden (F-C6).
| Åbn det højre dæksel (F-C6). |
| Hvis papir sidder fastklemt, skal du trække forsigtigt i det i pilens retning.  |
| Luk det højre dæksel (F-C6). |
10

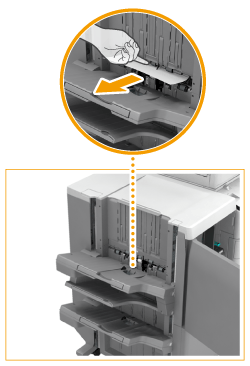

Åbn leveringsstyret, og kontrollér, om der er fastklemt papir.
Denne fremgangsmåde er ikke nødvendig, hvis Inner Booklet Trimmer-A er monteret.
| Hvis papir sidder fastklemt, skal du åbne leveringsstyret og forsigtigt trække papiret ud i pilens retning.  |
| Luk leveringsstyret. |
11
Skub ryghæftningsenheden (F-C5) ind, og luk finisherens frontdæksel.
Fortsæt ved at følge instruktionerne på skærmbilledet, og genoptag den afbrudte betjening, eller fortsæt udbedringen af papirstop.
