Asennuspaikka
Asennuspaikan valinta ja määrittely
Asennuspaikka
Älä asenna laitetta seuraavanlaisiin paikkoihin.
Erittäin pölyiset paikat.
Paikat, joissa säilytetään herkästi haihtuvia tai palavia materiaaleja, kuten alkoholia ja maalinohenteita.
Paikat, joissa laite altistuu äkillisille lämpötilan muutoksille.
Mikäli laite on asennettu viileään huoneeseen, joka lämmitetään nopeasti, kosteutta saattaa tiivistyä vesipisaroina laitteen sisäosiin. Tämä voi heikentää merkittävästi tulostuslaatua, haitata alkuperäisen skannausta tai aiheuttaa täysin vaaleita tulosteita.
Paikat lähellä tietokoneita tai muita sähköisiä tarkkuusinstrumentteja.
Laitteen kehittämät sähköiset häiriöt ja tulostuksen aiheuttama värähtelyt saattavat vaikuttaa haitallisesti kyseisiin laitteisiin.
Paikat lähellä televisiovastaanottimia, radioita tai vastaavia sähkölaitteita.
Laite saattaa aiheuttaa häiriöitä ääni- ja kuvasignaalin vastaanottoon. Kytke virtajohdon pistoke pistorasiaan ja jätä laitteen ja muiden sähköisten laitteiden väliin mahdollisimman paljon tilaa.
Paikat lähellä ultraääni-ilmankostuttimia tai sprinklerikostuttimia.
Ole huolellinen asennuspaikan ja käyttöympäristön suhteen, kun asennat laitteen johonkin seuraavista paikoista.
Paikat lähellä laitteita (*), joista vapautuu herkästi haihtuvia aineita.
Herkästi haihtuvat aineet saattavat päästä laitteen sisälle ja vaikuttaa kuvanlaatuun.
Jos käytät tällaisia laitteita, selvitä asia käyttämältäsi valtuutetulta Canon-jälleenmyyjältä tai huoltoedustajalta ennen käyttöä.
Jos käytät tällaisia laitteita, selvitä asia käyttämältäsi valtuutetulta Canon-jälleenmyyjältä tai huoltoedustajalta ennen käyttöä.
*Esimerkkejä: kuumaliimaa käyttävät laitteet (kirjansidontakoneet tai laminaattorit), aromaterapialaitteet, diatsokopiokoneet yms.
Useiden laitteiden asentaminen
Jos asennat useita laitteita lähekkäin, kysy käyttämältäsi valtuutetulta Canon-jälleenmyyjältä tai huoltoedustajalta laitteiden asettelusta ennen asennusta, jotta laitteiden ilmanotto-osat eivät ole liian lähellä muiden laitteiden ilmanpoisto-osaa.
Älä poista laitteen tukijalkoja.
Älä poista laitteen tukijalkoja asennuksen jälkeen.
Jos kuormitat laitteen etuosaa, kun paperikasetit, paperisäiliöt tai laitteen osat ovat ulosvedettyinä, laite saattaa kaatua eteenpäin. Estä tämä varmistamalla, että säätöjalat ovat paikallaan.
Jos kuormitat laitteen etuosaa, kun paperikasetit, paperisäiliöt tai laitteen osat ovat ulosvedettyinä, laite saattaa kaatua eteenpäin. Estä tämä varmistamalla, että säätöjalat ovat paikallaan.
Suora auringonpaiste
Älä asenna laitetta suoraan auringonpaisteeseen.
Mikäli tämä on välttämätöntä, varjosta laitetta verhoilla. Varmista, että verhot eivät peitä laitteen ilmanvaihtoaukkoja, tai haittaa laitteen virransaantia.
Mikäli tämä on välttämätöntä, varjosta laitetta verhoilla. Varmista, että verhot eivät peitä laitteen ilmanvaihtoaukkoja, tai haittaa laitteen virransaantia.
Valaistus
Suosittelemme asentamaan laitteen paikkaan, jossa on vähintään 500 luksia (75 cm korkeudella lattiasta) normaalikäytön ja hoidon aikana.
Kuljetusreitti
Tietoja imageRUNNER ADVANCE DX 8905 / 8995 / 8986 -laitteen koosta ja painoista ja lisälaitteista on kohdassa Koot, painot ja kunkin laitteen kääntämiseen tarvittava käytävän leveys. Varmista, että tilaa on riittävästi ja lattia on riittävän tukeva laitteen viemiseen perille.
Lattian rakenne
Lattian rakenne
Tämän laitteen asennustilan lattian pitää kantaa vähintään 300 kg/m2 kuorma. Vaikka lattian kuorma ei olisi näin suuri, laitteen voi asentaa pilarin tai palkin lähelle. Selvitä asia rakennusurakoitsijalta ennen laitteen asennusta.
Laitteen paino kohdistuu lattiaan etupäässä tukijalkojen ja rullien kautta. Suosittelemme käyttämään mattoa painon hajauttamiseen.
Suosittelemme käyttämään mattoa myös, kun laite asennetaan kokolattiamatolle tai puulattialle. Tietoja matoista saat käyttämältäsi jälleenmyyjältä.
Älä asenna laitetta epävakaalle lattialle tai alustalle.
Laitteen paino kohdistuu lattiaan etupäässä tukijalkojen ja rullien kautta. Suosittelemme käyttämään mattoa painon hajauttamiseen.
Suosittelemme käyttämään mattoa myös, kun laite asennetaan kokolattiamatolle tai puulattialle. Tietoja matoista saat käyttämältäsi jälleenmyyjältä.
Älä asenna laitetta epävakaalle lattialle tai alustalle.
Lattiarakenteen vakioarvot
Asenna imageRUNNER ADVANCE DX 8905 / 8995 / 8986 ja lisälaitteet seuraavan standardin mukaiselle lattialle.
Lattian jäykkyys | Lattia saa painua enintään 4 mm, kun siihen kohdistuu 600 kg/m2 kuorma. Jos tämä ehto ei täyty, käytä lattialevyjä osin. * Käytä lattialevyjä, jos laite asennetaan matolle, puulattialle tai kumilattialle. * Pyri korjaamaan tukipalkkien korkeusero pinoamalla lattialevyjä lattian painuman mukaan. |
Lattian tasaisuus | Mielivaltaisen suorakaiteen muotoisen 1 100 × 530 mm alueen tasaisuuden on oltava enintään 4 mm. |
Lattian pystyväli | Kahden mielivaltaisen 1 000 m päässä olevan pisteen pystyväli saa olla enintään 3 mm. (Lattian painuma ei ole tässä mukana.) |
Lattian kaltevuus | Kahden mielivaltaisen 1 600 m toisistaan olevan pisteen korkeusero saa olla enintään 3 mm. |
Kunkin vakioarvon mittaustavat
Vakioarvot mitataan seuraavilla menettelyillä.
Käytä lattialevynä rautalevyä, jonka koko on 890 × 487,5 mm, paino 13 kg ja paksuus 4 mm.
Käytä lattialevynä rautalevyä, jonka koko on 890 × 487,5 mm, paino 13 kg ja paksuus 4 mm.
Lattian kantokyky | Varmista lattian kantokyky sen rakennuksen urakoitsijalta, johon laite on määrä asentaa. | ||
Lattian jäykkyys | Valmistele yksi lattialevy ja aseta se laitteen asennuspaikkaan. Mittaa lattian painuma, kun levylle astuu kaksi aikoista (noin 150 kg). Arvioi tästä mittaustuloksesta lattian painuma, kun laite asennetaan. Käytä siihen suhteellista laskentaa.  LaskentatapaParametrit: t: korkeus lattiasta lattialevyn yläpintaan Δt: korkeus lattiasta lattialevyn yläpintaan, kun siihen kohdistuu kuorma Ts (mm/kgf): lattian painuman arvioitu vakio Ts (ME): lattian painuma tämän laitteen asennuspaikassa Laske ensin arvioitu lattian painumavakio. Ts (mm/kgf) = (t - Δt)/150 Arvioi tämän vakion avulla lattian painuma tämän laitteen asennuspaikassa. Ts (ME) = (214 (kgf)/2) × Ts (mm/kgf) EsimerkkiKun t = 4 mm ja Δt = 3 mm Lattian arvioitu painumavakio lasketaan seuraavasti. (4–3)/150 = 0,006 Tässä esimerkissä lattian arvioitu painuma laitteen asennuspaikassa on 0,642 mm seuraavan kaavan mukaisesti. Ts (ME) = (214 (kgf)/2) × 0,006 = 0,642
| ||
Lattian tasaisuus | Aseta yksi lattialevy laitteen asennuspaikkaan ja aseta vesivaaka sen keskelle. Vaaita lattialevy asettamalla välilevyjä (kolikkoja) lattialevyn A- tai B-kohdan alle seuraavan kuvan mukaisesti. Laske lattian tasaisuus välilevyjen paksuudesta ja lukumäärästä.   : VesivaakaLaskentatapaKäytä välilevyinä saman paksuisia kolikkoja. Parametrit: t (mm): välilevyn paksuus a: kohdan A alle asetettujen välilevyjen lukumäärä b: kohdan B alle asetettujen välilevyjen lukumäärä Kun a > b, lattian tasaisuus lasketaan seuraavalla kaavalla. t x a (mm) EsimerkkiVälilevyinä käytetään 1 mm:n paksuisia kolikkoja. Jos kohdan A alle asetetaan kaksi välilevyä ja kohdan B alle ei aseteta mitään, jotta lattialevy saadaan vaaitettua, lattian tasaisuus on 2 mm. | ||
Lattian pystyväli (Tätä menettelyä käytetään, kun lattiassa on porrastus.) | Aseta kaksi lattialevyä vierekkäin ja aseta ne lattialle laitteen asennuspaikkaan. Aseta yksi lattialevy vaakasuuntaan lattian tasaisuuden mittaustavan mukaisesti. Aseta sitten toinen levy vaakasuuntaan samalla tavalla. Mittaa lattialevyjen välinen korkeusero.
| ||
Lattian kaltevuus (Tätä menettelyä käytetään, kun lattiassa on lievä kallistus.) | Aseta kaksi lattialevyä vierekkäin ja aseta ne lattialle laitteen asennuspaikkaan. Aseta yksi lattialevy vaakasuuntaan lattian tasaisuuden mittaustavan mukaisesti. Aseta sitten välilevyjä (kolikkoja) toisen lattialevyn alle siten, että levy on vaakasuorassa ja samalla korkeudella ensin asettamasi levyn kanssa. Aseta välilevyt tässä tapauksessa vapaavalintaisiin paikkoihin lattialevyn reunan alle. Mittaa lattian kaltevuus niiden välilevyjen paksuudesta, jotka ovat kauimpana vertailupisteestä (korkeuden vertailukohdaksi valitusta pisteestä). (Katso seuraavaa kuvaa.)
LaskentatapaKäytä välilevyinä saman paksuisia kolikkoja. Parametrit: t (mm): välilevyn paksuus a: välilevyjen lukumäärä Lattian tasaisuus lasketaan seuraavalla kaavalla. S = t × a (mm) EsimerkkiVälilevyinä käytetään 1 mm:n paksuisia kolikkoja. Jos vertailupisteestä kauimmaiseen paikkaan asetetaan kolme välilevyä, lattian kaltevuus on 3 mm (= 1 mm × 3). |
Asennustila
Tarvittava asennustila
Jätä laitteen kummallekin sivulle riittävästi tilaa esteetöntä toimintaa varten.
Kunkin laitteen väliin on myös jätettävä 5 mm:n väli yhdistämistä varten.

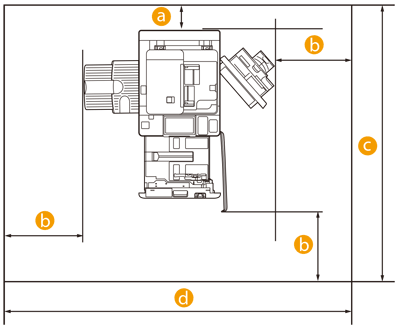

Normaalikokoonpano (vähimmäiskokoonpano)
Kun Copy Tray-R on asennettu:
: 100 mm tai enemmän
: 500 mm tai enemmän
: 1 953 mm tai enemmän
: 2 533 mm tai enemmänTilan tarve laitteen takana
Asenna laite vähintään 100 mm:n päähän seinästä, jotta laitteen takana tapahtuvat toiminnot eivät häiriinny.
Varmista seuraava tila laitteen lisälaitekokoonpanon mukaan.
Kun jokin kohdassa "Täysi laitekokoonpano (maksimi)" ilmoitetuista luovutus-/syöttölisälaitteista on kiinnitetty: 800 mm tai enemmän
Eteen ja vasemmalle/oikealle tarvittava tila
Asenna laitteet vähintään 500 mm:n päähän seinäpinnasta, jotta tilaa on riittävästi huoltotoimiin.
Varmista seuraava tila laitteen lisälaitekokoonpanon mukaan.
Kun jokin kohdassa "Täysi laitekokoonpano (maksimi)" ilmoitetuista luovutus-/syöttölisälaitteista on kiinnitetty: 1 000 mm tai enemmän

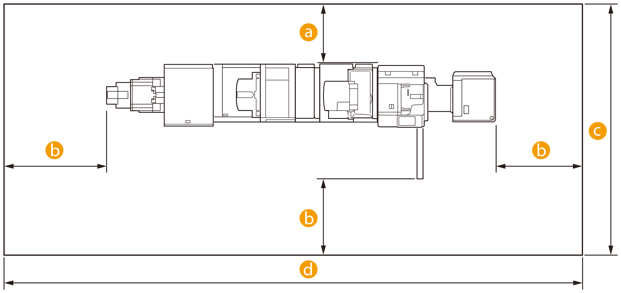

Täysi laitekokoonpano (maksimi)
Seuraavat laitekokoonpanot
POD Deck Lite-C
Document Insertion Unit-R
Multi Function Professional Puncher-C
Paper Folding Unit-K
Booklet Finisher-AG
Booklet Trimmer-G
: 800 mm tai enemmän : 1 000 mm tai enemmän : 3 247 mm tai enemmän : 7 068 mm tai enemmänTilan tarve laitteen takana
Asenna laite vähintään 800 mm:n päähän seinästä, jotta laitteen takana tapahtuvat toiminnot eivät häiriinny.
Varmista seuraava tila laitteen lisälaitekokoonpanon mukaan.
Kun mitään kohdassa "Täysi laitekokoonpano (maksimi)" ilmoitetuista luovutus-/syöttölisälaitteista ei ole kiinnitetty: 500 mm tai enemmän
Eteen ja vasemmalle/oikealle tarvittava tila
Asenna laitteet vähintään 1 000 m:n päähän seinäpinnasta, jotta tilaa on riittävästi huoltotoimiin.
Varmista seuraava tila laitteen lisälaitekokoonpanon mukaan.
Kun mitään kohdassa "Täysi laitekokoonpano (maksimi)" ilmoitetuista luovutus-/syöttölisälaitteista ei ole kiinnitetty: 500 mm tai enemmän
Koot, painot ja kunkin laitteen kääntämiseen tarvittava käytävän leveys
Tuotteen nimi | Mitat (L × S × K) | Paino | Kiertämiseen tarvittava käytävän leveys*1 |
imageRUNNER ADVANCE DX 8905 / 8995 / 8986 | 670 mm x 770 mm x 1 185 mm | Noin 214 kg (sisältää värikasetin) | 1 527 mm |
POD Deck Lite-C | 656 × 686 × 578 mm | Noin 68 kg | 1 450 mm |
Paper Deck Unit-E | 363 × 630 × 582 mm | Noin 34 kg | 1 227 mm |
Staple Finisher-AG | 800* × 792 × 1 239 mm * Kun lisätaso on avattu: 890 mm | Noin 130 kg | 1 626 mm |
Booklet Finisher-AG | 800* × 792 × 1 239 mm * Kun lisätaso on avattu: 1 060 mm | Noin 180 kg | 1 626 mm |
Document Insertion Unit-R | 746 × 793 × 1 407 mm | Noin 61 kg | 1 589 mm |
Paper Folding Unit-K | 336 × 793 × 1 190 mm | Noin 71 kg | 1 361 mm |
Booklet Trimmer-G | 1 835 × 794 × 1 044 mm (Ei sisällä siirrintä, sisältää luovutustason) 2 094 × 794 × 1 044 mm (sisältää siirtimen ja luovutustason) | Noin 152 kg | 2 499 mm |
Multi Function Professional Puncher-C | 445 × 795 × 1 040 mm | Noin 102 kg | 1 540 mm |
Staple Finisher-AC | 527 * × 623 × 1 099 mm * Kun lisätaso ja kääntötaso on vedetty ulos: 656 mm | Noin 36 kg | 1 316 mm |
Booklet Finisher-AC | 527 * × 623 × 1 099 mm * Kun lisätaso ja kääntötaso on vedetty ulos: 656 mm | Noin 60 kg | 1 316 mm |
Staple Finisher-X | 654 * x 765 x 1 040 mm * Kun lisätaso ja kääntötaso on vedetty ulos: 782 mm | Noin 64 kg | 1 506 mm |
Booklet Finisher-X | 767 * x 765 x 1 040 mm * Kun lisätaso ja kääntötaso on vedetty ulos: 896 mm | Noin 110 kg | 1 583 mm |
Copy Tray-R | 223 * x 382 x 175 mm * Kun lisätaso on avattu: 420 mm | Noin 1,1 kg | - |
Copy Card Reader | 88 × 96 × 40 mm (poislukien liitäntäyksikkö ja kaapeli) | Noin 200 g (sisältää liitäntäyksikön ja kaapelin) | - |
*1 Kääntämiseen tarvitaan vähintään laitteen (lisälaitteen) pituus vinottain + noin 500 mm.
Asennusympäristö
Lämpötila ja kosteus
Älä asenna laitetta paikkaan, jossa on kuuma tai kylmä ja runsaasti kosteutta, kuten tilaan, jossa on vesihana, kuumavesivaraaja, ilmankostutin, ilmastointilaite, lämmitin tai kamiina.
Käytön aikana sallittu kosteusalue on 20–80 % (huoneenlämpötilassa 10–30 °C).
Paperin syöttö ja kuvanlaatu saattavat heikentyä, jos laitetta käytetään tilassa, joka ei täytä näitä vaatimuksia.
Paperin säilytyksessä sallittu kosteusalue on 20–80 % (huoneenlämpötilassa 10–30 °C). Paperin syöttö ja kuvanlaatu saattavat heikentyä, jos paperia säilytetään tilassa, joka ei täytä näitä vaatimuksia.
Lämpötilan muutos
Ilmastoinnin käyttäminen talvella tai äkilliset muutokset lämpötilassa saattavat vaikuttaa haitallisesti kuvan asetteluun, koska paperi saattaa taipua tai kutistua ja laitteeseen voi tulla toimintahäiriö tiivistyneen veden takia. Jotta näiltä ongelmilta vältyttäisiin, pyri pitämään lämpötilan muutos enintään 10 ˚C tunnissa.
Tuuletus
Varmista, että ilma vaihtuu tilassa ainakin 1,5 kertaa tunnissa ja laitteen asennuspaikan tilavuus on vähintään 110 m3.
[Esimerkki]: Jos tilaa on 200 m3, vaihda ilma nopeudella, joka on yli 300 m3/h.
Normaalissa käytössä tämä laite kehittää pienen määrän otsonia. Herkkyys otsonille vaihtelee, mutta laitteen kehittämä määrä on vaaraton. Otsonin määrä saattaa olla selvemmin havaittavissa, kun tulostetaan suuria kopiomääriä yhtäjaksoisesti, etenkin jos huoneen ilmanvaihto on riittämätön. On suositeltavaa huolehtia riittävästä ilmanvaihdosta työviihtyvyyden takia tiloissa, joissa laitetta käytetään. Älä myöskään asenna tätä laiteta paikkoihin, joissa se puhaltaa ilmaa suoraan henkilöitä kohti.
Korkeusrajoitukset
Asenna tämä laite enintään 4 000 m korkeuteen merenpinnasta.
*Ilmanpaine 4 000 metrin korkeudessa: 607,8 hPa (viitearvo)
*Ilmanpaine 4 000 metrin korkeudessa: 607,8 hPa (viitearvo)
Virtalähde
Virtalähteen vaatimukset
Käytä näitä komponentteja virtalähteillä, joiden määritykset luetellaan alla.
Komponentit, joita ei ole taulukossa, saavat virtansa laitteesta imageRUNNER ADVANCE DX 8905 / 8995 / 8986 tai muista komponenteista.
Tuotteen nimi | Virtalähde | Virtalähteen johdon/ pistokkeen määritykset | Virtajohdon pituus |
imageRUNNER ADVANCE DX 8905 / 8995 / 8986 | 220–240 V AC, 50/60 Hz, 10 A | CEE 7/7 | 1 900 mm ± 50 mm / 2 000 mm ± 50 mm |
POD Deck Lite-C | 220–240 V AC, 50/60 Hz, 1,2 A | CEE 7/7 | 1 900 mm ± 50 mm / 2 000 mm ± 50 mm |
Paper Deck Unit-E | Pääyksiköstä | - | - |
Staple Finisher-AG | 220–240 V AC, 50/60 Hz, 8 A | CEE 7/7 | 2 000 mm ± 50 mm |
Booklet Finisher-AG | 220–240 V AC, 50/60 Hz, 8 A | CEE 7/7 | 2 000 mm ± 50 mm |
Document Insertion Unit-R | 100–240 V AC, 50/60 Hz, 1,0 A | CEE 7/7 | 2 000 mm ± 50 mm |
Paper Folding Unit-K | Viimeistelijästä | - | - |
Inner Booklet Trimmer-A | Viimeistelijästä | - | - |
Puncher Unit-BT | Viimeistelijästä | - | - |
Puncher Unit-BU | Viimeistelijästä | - | - |
Multi Function Professional Puncher-C | 230 V, 50 Hz, 2,0 A | CEE 7/7 | 2 400 mm |
Staple Finisher-AC | Pääyksiköstä | - | - |
Booklet Finisher-AC | Pääyksiköstä | - | - |
2/4 Hole Puncher Unit-A | Viimeistelijästä | - | - |
4 Hole Puncher Unit-A | Viimeistelijästä | - | - |
Staple Finisher-X | 100–240 V AC, 50/60 Hz, 2,8 A | CEE 7/7 | 2 000 mm ± 50 mm |
Booklet Finisher-X | 100–240 V AC, 50/60 Hz, 2,8 A | CEE 7/7 | 2 000 mm ± 50 mm |
Puncher Unit-BG | Viimeistelijästä | - | - |
Puncher Unit-BH | Viimeistelijästä | - | - |
Inner Booklet Trimmer-A | Viimeistelijästä | - | - |
Suurin virrankulutus
Laitteen imageRUNNER ADVANCE DX 8905 / 8995 / 8986 ja muiden komponenttien suurin virrankulutus luetellaan alla.
Tuotteen nimi | Suurin virrankulutus |
imageRUNNER ADVANCE DX 8905 / 8995 / 8986 | enintään 2 400 W *1 |
POD Deck Lite-C | enintään 480 W |
Paper Deck Unit-E | Sisältyy pääyksikön virrankulutukseen (noin 44 W) |
Staple Finisher-AG | enintään 500 W |
Booklet Finisher-AG | enintään 500 W |
Document Insertion Unit-R | enintään 120 W |
Paper Folding Unit-K | Sisältyy viimeistelijään |
Booklet Trimmer-G | enintään 300 W |
Puncher Unit-BT | Sisältyy viimeistelijään |
Puncher Unit-BU | Sisältyy viimeistelijään |
Multi Function Professional Puncher-C | enintään 480 W |
Staple Finisher-AC | Sisältyy pääyksikköön |
Booklet Finisher-AC | Sisältyy pääyksikköön |
2/4 Hole Puncher Unit-A | Sisältyy viimeistelijään |
4 Hole Puncher Unit-A | Sisältyy viimeistelijään |
Staple Finisher-X | 311 W (mukaanlukien Rei'itysyksikkö) |
Booklet Finisher-X | 384 W (mukaanlukien Rei'itysyksikkö ja Inner Booklet Trimmer-A) |
*1 Mukaan lukien kaikki lisälaitteet, jotka saavat virtansa pääyksiköstä.
