Paperitukokset yksikössä Staple Finisher-X/Booklet Finisher-X
|
Varmista ennen käsittelyä
|
|
Sulje mahdolliset avoimet kannet.
|
Etukannen sisällä

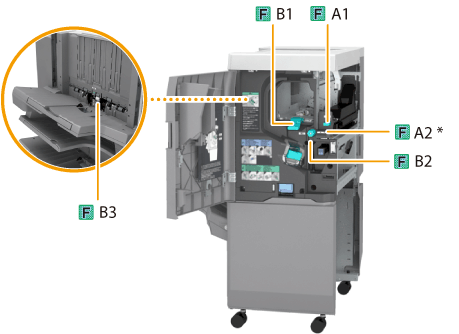

Paperitukosten paikat on ilmaistu numeroilla kuten F-A1 tai F-B1 jotka näkyvät allaolevassa kuvassa.
* Sisäänmeno-ohjain
1
Avaa viimeistelijän etukansi.
2

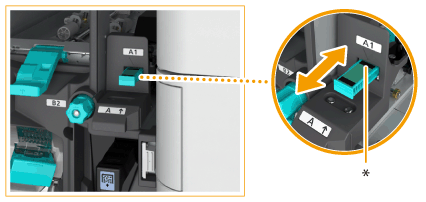

Jos Puncher Unit-BG tai Puncher Unit-BH on asennettu, liu'uta ohjainta (F-A1) ja kohdista sen merkkiin.
|
* Liu'uta ohjainta sisään tai ulos ja kohdista lähin
 merkkiin ( ). |
3
Avaa ohjain (F-A2).
4
Tarkista, onko paperi juuttunut.
|
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
|
|
Sulje ohjain (F-A2).
|
5
Avaa ohjain (F-B1).
6
Tarkista, onko paperi juuttunut.
|
|
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
|
|
|
Sulje ohjain (F-B1).
|
7
Käännä kiekkoa (F-B2) nuolen suuntaan.
8
Tarkista, onko ohjaimeen (F-B3) juuttunut paperia.
|
|
Avaa ohjain (F-B3).
|
|
|
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
|
|
Sulje ohjain (F-B3).
|
9
Sulje viimeistelijän etukansi.
Jatka keskeytyneen toiminnon käyttöä näytön ohjeita noudattamalla tai jatka paperitukosten poistamista.
Vihkonidontayksikkö yksikölle Booklet Finisher-X
Paperitukosten paikat on ilmaistu numeroilla kuten F-C1 tai F-C2 jotka näkyvät alla olevassa kuvassa.
* Luovutusohjain
1
Avaa viimeistelijän etukansi.
2
Avaa ohjain (F-C1).
3
Avaa ohjain (F-C2).
4
Tarkista, onko paperi juuttunut.
|
|
Käännä kiekkoa (F-C3) nuolen suuntaan.
Juuttunut paperi syötetään ohjaimeen (F-C2).
|
|
|
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
|
|
|
Sulje ohjain (F-C2).
|
5
Sulje ohjain (F-C1).
6
Kun työnnät kiekkoa (F-C4), käännä sitä nuolen suuntaan kunnes lamppu sammuu.
Tämä toiminto ei ole tarpeen jos lappu on pimeänä.
* Lamppu
7
Poista luovutetut paperit vihkotasolta.
8
Vedä vihkonidontayksikkö (F-C5) ulos.
9
Tarkista, onko vihkonidontayksikön oikeaan kanteen (F-C6) juuttunut paperia.
|
|
Avaa oikea kansi (F-C6).
|
|
|
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
|
|
|
Sulje oikea kansi (F-C6).
|
10
Avaa luovutusohjain ja tarkista, onko papereita juuttunut.
Tätä toimintoa ei tarvita, jos Inner Booklet Trimmer-A on asennettu.
|
|
Jos paperi on juuttunut, avaa luovutusohjain ja vedä paperi varovasti ulos nuolen osoittamaan suuntaan.
|
|
|
Sulje luovutusohjain.
|
11
Työnnä vihkonidontayksikköä (F-C5), ja sulje viimeistelijän etukansi.
Jatka keskeytyneen toiminnon käyttöä näytön ohjeita noudattamalla tai jatka paperitukosten poistamista.
