POD Deck Lite-C/Paper Deck Unit-E

U kunt een papiermagazijn met grote capaciteit toevoegen. Dat is handig bij het afdrukken van grote afdrukopdrachten.
POD Deck Lite-C
Paper Deck Unit-E

Ontgrendelknop

Druk hierop om het papiermagazijn van de machine te verwijderen.

Ontgrendelingsknop

Druk hierop om het papiermagazijn te openen, zoals voor het plaatsen van papier.

Papiermagazijn

Vul papier bij.
Papier plaatsen in de POD Deck Lite-C
Papier plaatsen in de Paper Deck Unit-E
Als de sluimermodus van de machine actief is, kunt u het papiermagazijn mogelijk niet openen. ²"POD Deck Lite-C" of "Paper Deck Unit-E".

Papier plaatsen in de POD Deck Lite-C
Als het papier op is en het afdrukken is gestopt wanneer u afdrukt met de instelling Nieten, verwijder de uitvoervellen die nog moeten worden geniet, dan niet. (Afdrukken en nieten zal worden hervat nadat u het vastgelopen papier heeft verwijderd.)

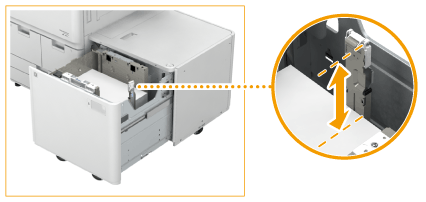

Als u de lift omhoog dient te brengen (bijvoorbeeld als u voorwerpen in het papiermagazijn heeft laten vallen), breng de lift dan niet meer dan 50 mm omhoog of in diagonale richting, want dit kan resulteren in een storing of beschadiging van de machine.
1
Open het papiermagazijn.
1
Druk op de knop Openen.
2
Open het papiermagazijn.
De papierlift in het magazijn zakt automatisch naar de papierbijvulpositie.
2
Bereid het papier voor om in de machine te plaatsen.
Waaier de papierstapel uit en tik met de onderkant op een vlak oppervlak om de vellen papier mooi gelijk te leggen.
3
Plaats de papierstapel tegen de linkerzijkant van het papiermagazijn.
Wanneer u papier bijvult, zorg dan dat de stapel niet hoger is dan 20 mm. Als de papierstapel hoger is dan 20 mm, kunnen de randen van de stapel omkrullen of kreukelen en dit kan resulteren in een lage afdrukkwaliteit.
Let op de juiste plaatsingsrichting wanneer u papier met een logomerk plaatst. Voorbedrukt papier plaatsen in POD Deck Lite-C
Wanneer u tabbladpapier plaatst, moet u dit in de normale volgorde plaatsen met de tabbladen aan de tegenovergestelde zijde van de invoerrichting.
4
Duw het papiermagazijn voorzichtig terug in de machine tot deze in gesloten positie vastklikt.
De papierlift gaat automatisch omhoog en het papiermagazijn wordt voorbereid voor de papieraanvoer.
Wanneer u voor de eerste keer papier in het papiermagazijn plaatst, stel dan de formaatwisselplaat zodanig in dat deze overeenkomt met het formaat van het papier dat wordt geplaatst. Wijzigen van het papierformaat voor het POD Deck Lite-C
Stoot niet hard tegen de achterrandhouder wanneer u papier in het papiermagazijn plaatst omdat dit storingen of beschadiging van de machine tot gevolg kan hebben.
Vul de POD Deck Lite-C nooit bij met incompatibel papier. Dit kan papierstoringen veroorzaken. Beschikbaar papier
Gekruld papier dient te worden gladgestreken voordat u het in het papiermagazijn plaatst.
Plaats geen papier in het POD Deck Lite-C waarop eerder is gekopieerd, omdat dit storingen of beschadiging van de machine tot gevolg kan hebben. Gebruik altijd de papiertafel voor het invoeren van papier wanneer u op de achterzijde van een vel papier wilt afdrukken (tweede zijde van 2-zijdige kopie).
Plaats geen papier of andere voorwerpen in het lege deel van het papiermagazijn naast de stapel papier, omdat dit storingen of beschadiging van de machine tot gevolg kan hebben.
In de POD Deck Lite-C is een papierblazer aangesloten. Plaats geen paperclips of andere voorwerpen in de opening van de ventilator.
Als u papier in POD Deck Lite-C plaatst in een omgeving met een lage luchtvochtigheidsgraad, dan kunnen er papierstoringen optreden. Als er een papierstoring optreedt, volg dan de instructies op het aanraakscherm om het vastgelopen papier te verwijderen. Zorg bovendien dat het geplaatste papier niet is gekruld (Papierstoringen in de POD Deck Lite-C/Paper Deck Unit-E). Papierkrullen moeten eerst worden gladgestreken voordat het papier kan worden geplaatst.
U kunt geen kopieën of afdrukken maken indien u zoveel papier plaatst dat de vullimiet () wordt overschreden of wanneer de papierlade niet helemaal in het papiermagazijn is geschoven.
Zorg dat de stapel papier niet hoger is dan de vullimiet ().
Controleer altijd of het papiermagazijn geplaatst is.
Zorg bij het plaatsen van papier in het papiermagazijn dat het ingestelde papierformaat gelijk is aan het papierformaat dat wordt geplaatst.
Plaats het papier onder de rollen van de achterrandhouder.
Wanneer papier in het papiermagazijn is geplaatst, is de zijde die naar boven is gericht, de afdrukzijde.
Indien zich bij het afdrukken problemen voordoen, draai de stapel papier dan om en plaats die opnieuw.

Wijzigen van het papierformaat voor het POD Deck Lite-C

1
Druk op  <Voorkeuren>  <Papierinstellingen>  <Papierinstellingen> en registreer het gewenste papierformaat.
Wanneer u een standaardpapierformaat plaatst, wordt het papierformaat automatisch gedetecteerd.
Als u papier van een vrij formaat wilt plaatsen, raadpleegt u Het papierformaat en -type voor het papiermagazijn/de papierlade opgeven, en registreert u het papierformaat. Het papier voor het POD Deck Lite-C is geregistreerd in .
2
Open het papiermagazijn.
1
Druk op de knop Openen.
2
Open het papiermagazijn.
De papierlift in het magazijn zakt automatisch naar de papierbijvulpositie.
Het kan even duren voordat het magazijn opent, ook als u op de knop Openen drukt.
3

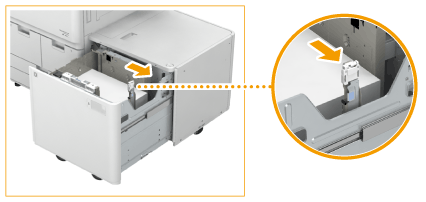

Verschuif de achterrandhouder tot deze het geplaatste papier niet raakt.
De achterrandhouder verschuift door hem vast te houden.
4
Verwijder al het geplaatste papier.
5
Na het sluiten van het papiermagazijn, druk op de knop Openen om het papiermagazijn te openen.
Met deze bewerking van het sluiten en openen in het papiermagazijn keert de lifter terug naar de positie voor het laden van papier.
6
Druk de hendel in. Zonder de hendel los te laten, verschuift u de buitenste formaatwisselplaat en de binnenste formaatwisselplaat zodat deze het te plaatsen papier niet raken.
7
Plaats het gewenste papier tot een hoogte van ca. 20 mm.
Let op de juiste plaatsingsrichting wanneer u papier met een logomerk plaatst. Voorbedrukt papier plaatsen in POD Deck Lite-C
Wanneer u tabbladpapier plaatst, moet u dit in de normale volgorde plaatsen met de tabbladen aan de tegenovergestelde zijde van de invoerrichting.
8
Verschuif de buitenste en binnenste formaatwisselplaat zodanig dat hun positie overeenkomt met het gewenste papierformaat.
9

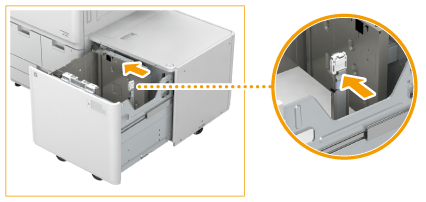

Verschuif de achterrandhouder om deze uit te lijnen met het gewenste papierformaat zoals onderstaand is aangegeven.
Als de achterrandhouder niet goed tegen de markeringen ligt, kan het papier vastlopen, kan de afdrukkwaliteit afnemen, of kan de binnenzijde van de machine verontreinigd raken. Zorg dat de achterrandhouder goed tegen de papierformaatmarkeringen aan de boven- en onderzijde van het papiermagazijn ligt voordat u papier plaatst.
10
Plaats al het resterende papier in het papiermagazijn.
Wanneer u papier bijvult, zorg dan dat de stapel niet hoger is dan 20 mm. Als de papierstapel hoger is dan 20 mm, kunnen de randen van de stapel omkrullen of kreukelen en dit kan resulteren in een lage afdrukkwaliteit.
11
Duw het papiermagazijn voorzichtig terug in de machine tot deze in gesloten positie vastklikt.
De papierlift gaat automatisch omhoog, en het papiermagazijn wordt voorbereid voor het afdrukken.
12
Wijzig het papierformaat op het blad en steek die in de plaat.
1
Trek het blad uit de plaat.
2
Plak het etiket met het papierformaat van het nieuwe papierformaat op het blad.
3
Steek het blad in de plaat.
Stoot niet hard tegen de achterrandhouder wanneer u papier in het papiermagazijn plaatst omdat dit storingen of beschadiging van de machine tot gevolg kan hebben.
Stel de buitenste en binnenste formaatwisselplaat, en de achterrandhouder goed af om een papierstoring, smoezelige afdrukken en vuil aan de binnenkant van de machine te voorkomen.
Gekruld papier moet eerst worden gladgestreken voordat u het in het papiermagazijn plaatst.
U kunt geen kopieën of afdrukken maken als de stapel bij het plaatsen van papier boven de markering van de vullimiet (), uitkomt of als het papiermagazijn niet helemaal in de machine is geduwd.
Zorg dat de stapel papier niet hoger is dan de vullimiet ().
Controleer altijd of het papiermagazijn op zijn plek staat.
Plaats geen papier of andere voorwerpen in het lege deel van het papiermagazijn, omdat dit storingen of beschadiging van de machine tot gevolg kan hebben.
Indien zich bij het afdrukken problemen voordoen, draai de stapel papier dan om en plaats die opnieuw. Textuurpapier, enkelzijdig gecoat papier en papier waar al op is afgedrukt, kan echter niet worden omgedraaid. Vervang het door nieuw papier.

Voorbedrukt papier plaatsen in POD Deck Lite-C

Als u papier gebruikt met een voorbedrukt logo erop, let dan op de invoerrichting van het papier wanneer u het papier plaatst. Zorg dat het papier goed is geplaatst zodat er op dezelfde kant met het logo wordt afgedrukt.
Let bij het kopiëren op de stand van het te plaatsen origineel. Richting van het origineel bij het kopiëren
Stel <Prioriteit beeldoriëntatie> en <Snelheidsprioriteit voor kopiëren vanuit aanvoer> van tevoren in op <Uit>.
<Prioriteit beeldoriëntatie> (alleen de 8900-serie / 6900-serie)
<Snelheidsprioriteit voor kopiëren vanuit aanvoer>
Papier in staande richting met een logo plaatsen
Plaats het papier met het logo naar boven zoals weergegeven in de volgende afbeelding op basis van het papierformaat.
A4
A3
Papier in liggende richting met een logo plaatsen
Plaats het papier met het logo naar boven zoals weergegeven in de volgende afbeelding op basis van het papierformaat.
A4
A3

Papier plaatsen in de Paper Deck Unit-E
Als het papier op is en het afdrukken is gestopt wanneer u afdrukt met de instelling Nieten, verwijder de uitvoervellen die nog moeten worden geniet, dan niet. (Afdrukken en nieten zal worden hervat nadat u het vastgelopen papier heeft verwijderd.)
Het Paper Deck Unit-E biedt uitsluitend plaats aan A4-formaat papier. Voor instructies over het wijzigen van het papierformaat dat kan worden geplaatst in het Paper Deck Unit-E, neemt u contact op met uw dealer of verkoper.
1
Open het papiermagazijn.
1
Druk op de knop Openen.
2
Open het papiermagazijn.
De papierlift in het magazijn zakt automatisch naar de papierbijvulpositie.
2
Bereid het papier voor om in de machine te plaatsen.
Waaier de papierstapel uit en tik met de onderkant op een vlak oppervlak om de vellen papier mooi gelijk te leggen.
3
Plaats de stapel papier in het papiermagazijn.
Let op de juiste plaatsingsrichting wanneer u papier met een logomerk plaatst. Voorbedrukt papier plaatsen in Paper Deck Unit-E
4
Sluit het papiermagazijn.
De papierlift gaat automatisch omhoog en het papiermagazijn wordt voorbereid voor de papieraanvoer.
Vul de Paper Deck Unit-E nooit bij met incompatibel papier. Dit kan papierstoringen veroorzaken. Beschikbaar papier
Gekruld papier dient te worden gladgestreken voordat u het in het papiermagazijn plaatst.
Plaats geen papier in het Paper Deck Unit-E waarop eerder is gekopieerd, omdat dit storingen of beschadiging van de machine tot gevolg kan hebben. Gebruik altijd de papiertafel voor het invoeren van papier wanneer u op de achterzijde van een vel papier wilt afdrukken (tweede zijde van 2-zijdige kopie).
Plaats geen papier of andere voorwerpen in het lege deel van het papiermagazijn naast de stapel papier, omdat dit storingen of beschadiging van de machine tot gevolg kan hebben.
U kunt geen kopieën of afdrukken maken indien u zoveel papier plaatst dat de vullimiet () wordt overschreden of wanneer de papierlade niet helemaal in het papiermagazijn is geschoven.
Zorg dat de stapel papier niet hoger is dan de vullimiet ().
Controleer altijd of het papiermagazijn geplaatst is.
Wanneer papier in het papiermagazijn is geplaatst, is de zijde die naar boven is gericht, de afdrukzijde.
Indien zich bij het afdrukken problemen voordoen, draai de stapel papier dan om en plaats die opnieuw.

Voorbedrukt papier plaatsen in Paper Deck Unit-E

Als u papier gebruikt met een voorbedrukt logo erop, let dan op de invoerrichting van het papier wanneer u het papier plaatst. Zorg dat het papier goed is geplaatst zodat er op dezelfde kant met het logo wordt afgedrukt.
Let bij het kopiëren op de stand van het te plaatsen origineel. Richting van het origineel bij het kopiëren
Stel <Prioriteit beeldoriëntatie> en <Snelheidsprioriteit voor kopiëren vanuit aanvoer> van tevoren in op <Uit>. <Prioriteit beeldoriëntatie> (alleen de 8900-serie / 6900-serie)
Papier in staande richting met een logo plaatsen
Plaats het papier met het logo naar boven zoals weergegeven in de volgende afbeelding op basis van het papierformaat.
Papier in liggende richting met een logo plaatsen
Plaats het papier met het logo naar boven zoals weergegeven in de volgende afbeelding op basis van het papierformaat.
