Papier blokuje się w Staple Finisher-AC/Booklet Finisher-AC
|
|
Potwierdzenie przed rozpoczęciem pracyJeśli na tacy broszur znajduje się papier, należy go usunąć.
|
Wewnątrz przedniej pokrywy
1
Otwórz przednią pokrywę modułu wykańczania.
2
Podnieś prowadnicę tacy wyprowadzającej dla tacy C.
Gdy doszło do zacięcia długiego arkusza papieru

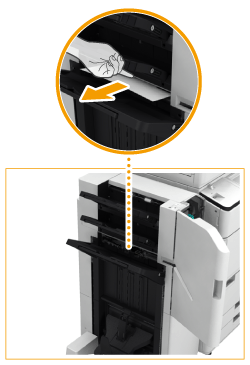

Jeśli długi arkusz papieru jest zacięty w obszarze wyprowadzania tacy dolnej (taca C), delikatnie wyciągnij go wzdłuż tej tacy.
Po wyciągnięciu zaciętego papieru, może zostać wyświetlony ekran z poleceniem otwarcia pokrywy przedniej urządzenia wykańczającego lub modułu wstawiania dokumentów / składania papieru. Aby go wyłączyć, należy otworzyć i zamknąć odpowiednią pokrywę przednią.
3
Obróć pokrętło dostarczania, aby wyprowadzić zablokowany papier po stronie tacy C.
4

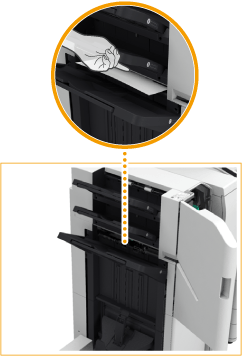

Jeśli papier jest wyprowadzany z obszaru wyprowadzania tacy C, delikatnie pociągnij arkusze w kierunku wskazywanym przez strzałkę.
5
Otwórz prowadnicę wylotową.
|
Otwórz dolną prowadnicę wylotową.
|
|
Otwórz górną prowadnicę wylotową.
|
6
Sprawdź, czy papier jest zakleszczony.
|
|
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
|
|
|
Zamknij górną prowadnicę wylotową.
|
7
Unieś pierwszą klapę.
8
Sprawdź, czy papier jest zakleszczony.
|
|
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
|
|
|
Obniż pierwszą klapę.
|
|
Zamknij dolną prowadnicę wylotową.
|
9
Sprawdź, czy papier zakleszczył się w module dziurkacza lub prowadnicy wejściowej.
Jeżeli 2/4 Hole Puncher Unit-A albo 4 Hole Puncher Unit-A jest podłączony.
|
|
Unieś moduł dziurkacza.
|
|
|
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
|
|
|
Obniż moduł dziurkacza.
|
Jeżeli nie jest zamocowane akcesorium 2/4 Hole Puncher Unit-A albo 4 Hole Puncher Unit-A.
|
|
Otwórz prowadnicę wejściową.
|
|
|
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
|
|
|
Zamknij prowadnicę wejściową.
|
10
Zamknąć przednią pokrywę modułu wykańczania.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.
Moduł zszywania zeszytowego Booklet Finisher-AC
1
Otwórz przednią pokrywę modułu wykańczania.
2

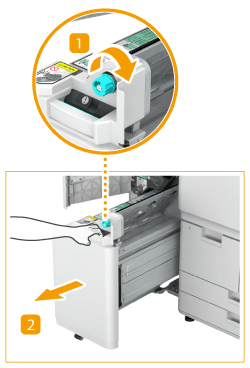

Wysunąć moduł zszywania zeszytowego.
|
|
Obróć pokrętło znajdujące się w górnej części modułu zszywania zeszytowego około 10 razy.
|
|
|
Wysunąć moduł zszywania zeszytowego.
|
3

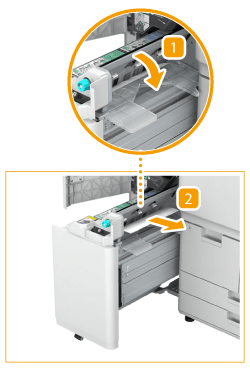

Sprawdź, czy papier jest zakleszczony.
|
|
Otwórz przezroczystą prowadnicę.
|
|
|
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
|
|
|
Zamknij przezroczystą prowadnicę.
|
4
Delikatnie wsuń moduł zszywacza zeszytowego do jego pierwotnej pozycji.
5
Zamknąć przednią pokrywę modułu wykańczania.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.
