Papier blokuje się w Staple Finisher-X/Booklet Finisher-X
Potwierdzenie przed rozpoczęciem pracy |
Zamknij wszelkie otwarte pokrywy. |
Wewnątrz przedniej pokrywy

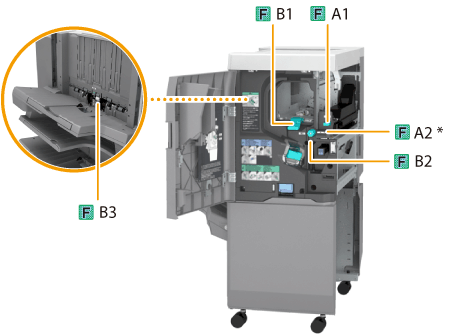

Lokalizacje zaciętego papieru są oznaczone numerami, takimi jak F-A1 lub F-B1, jak przedstawiono na ilustracji poniżej.
* Prowadnica wejściowa
1
Otwórz przednią pokrywę modułu wykańczania.
2

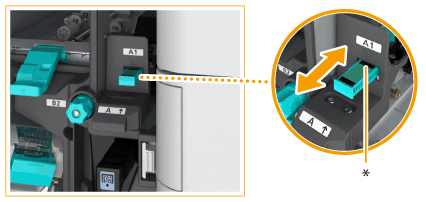

Jeżeli moduł Puncher Unit-BG albo Puncher Unit-BH jest zainstalowany, przesuń prowadnicę (F-A1) tak, aby znalazła się w jednej linii z odpowiednim oznaczeniem.
* Wsuń lub wysuń prowadnicę, aby ustawić ją w jednej linii z najbliższym  z oznaczeniem ( ). |
3
Otworzyć prowadnicę (F-A2).
4
Sprawdź, czy papier jest zakleszczony.
 | Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.  |
 | Zamknąć prowadnicę (F-A2). |
5
Otworzyć prowadnicę (F-B1).
6
Sprawdź, czy papier jest zakleszczony.
| Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.  |
| Zamknąć prowadnicę (F-B1). |
7
Obróć pokrętło (F-B2) w kierunku wskazanym przez strzałkę.
8

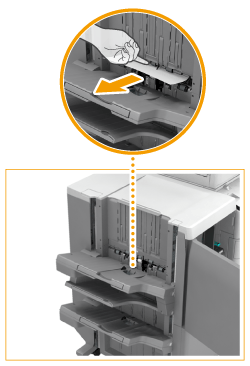

Sprawdź, czy papier zaciął się się w prowadnicy (F-B3).
| Otwórz prowadnicę (F-B3). |
| Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.  |
 | Zamknąć prowadnicę (F-B3). |
9
Zamknąć przednią pokrywę modułu wykańczania.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.
Moduł zszywania zeszytowego Booklet Finisher-X
Lokalizacje zaciętego papieru są oznaczone numerami, takimi jak F-C1 lub F-C2, jak przedstawiono na ilustracji poniżej.
* Prowadnica dostarczająca
1
Otwórz przednią pokrywę modułu wykańczania.
2
Otworzyć prowadnicę (F-C1).
3
Otworzyć prowadnicę (F-C2).
4
Sprawdź, czy papier jest zakleszczony.
| Obróć pokrętło (F-C3) w kierunku wskazanym przez strzałkę. Jeśli papier jest zakleszczony, zostaje podany do prowadnicy (F-C2). |
| Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.  |
| Zamknąć prowadnicę (F-C2). |
5
Zamknąć prowadnicę (F-C1).
6
Naciskając pokrętło (F-C4), obróć je zgodnie z kierunkiem strzałki, aż kontrolka zgaśnie.
Procedura ta jest niezbędna jedynie wtedy, gdy kontrolka świeci się.
* Lampka
7
Usuń wyprowadzony papier z tacy broszur.
8
Wysuń moduł zszywania zeszytowego (F-C5).
9
Sprawdź, czy papier zakleszczył się w prawej pokrywie modułu zszywania zeszytowego (F-C6).
| Otwórz prawą pokrywę (F-C6). |
| Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.  |
| Zamknij prawą pokrywę (F-C6). |
10
Otwórz prowadnicę dostarczającą i sprawdź, czy papier jest zakleszczony.
Procedura ta jest niezbędna jedynie wtedy, gdy Inner Booklet Trimmer-A jest podłączony.
| Jeśli papier jest zakleszczony, otwórz prowadnicę dostarczającą i delikatnie wyciągnij papier w kierunku wskazanym przez strzałkę.  |
| Zamknij prowadnicę podającą. |
11
Wsuń moduł zszywania zeszytowego (F-C5) i zamknij przednią pokrywę modułu wykańczania.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.
