Papel encravado no Staple Finisher-X/Booklet Finisher-X
Confirmar antes do manuseamento |
Feche as tampas que estiverem abertas. |
Dentro da tampa da frente

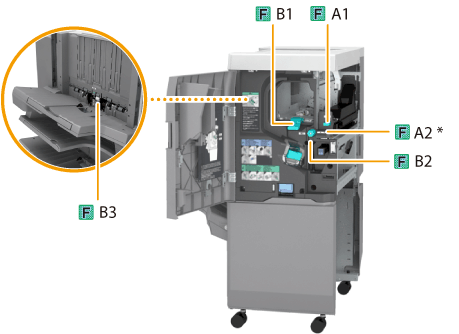

Os locais onde o papel encravou são indicados por números como F-A1 ou F-B1, que são apresentados na figura abaixo.
* Guia de entrada
1
Abra a tampa da frente do finalizador.
2

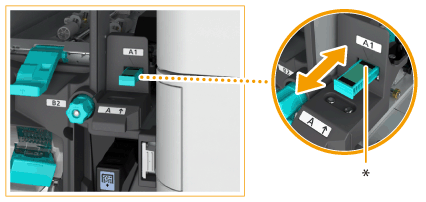

Se a Puncher Unit-BG, ou a Puncher Unit-BH estiver instalada, deslize a guia (F-A1) para a alinhar com a marca.
* Deslize a guia para dentro ou para fora para alinhar o  mais próximo com a marca ( ). |
3
Abra a guia (F-A2).
4
Verifique se existe papel encravado.
 | Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.  |
 | Feche a guia (F-A2). |
5
Abra a guia (F-B1).
6
Verifique se existe papel encravado.
| Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.  |
| Feche a guia (F-B1). |
7
Rode o botão (F-B2) na direção da seta.
8

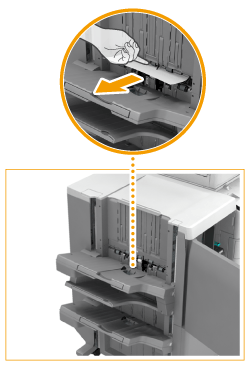

Verifique se existe papel encravado na guia (F-B3).
| Abra a guia (F-B3). |
| Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.  |
 | Feche a guia (F-B3). |
9
Feche a tampa da frente do finalizador.
Continue a seguir as instruções no ecrã para retomar a operação interrompida ou continue a retirar papel encravado.
Unidade de finalização-agrafamento do Booklet Finisher-X
Os locais onde o papel encravou são indicados por números como F-C1 ou F-C2, que são apresentados na figura abaixo.
* Guia de saída
1
Abra a tampa da frente do finalizador.
2
Abra a guia (F-C1).
3
Abra a guia (F-C2).
4
Verifique se existe papel encravado.
| Rode o botão (F-C3) na direção da seta. Se existir papel encravado, é enviado para a guia (F-C2). |
| Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.  |
| Feche a guia (F-C2). |
5
Feche a guia (F-C1).
6
Carregue no botão (F-C4), rodando-o na direção da seta, até a luz se apagar.
Este procedimento não é necessário se a luz estiver desligada.
* Luz
7
Remova qualquer papel impresso do tabuleiro de folhetos.
8
Retire a unidade de finalização-agrafamento (F-C5).
9
Verifique se existe papel encravado na tampa direita da unidade de finalização-agrafamento (F-C6).
| Abra a tampa direita (F-C6). |
| Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.  |
| Feche a tampa direita (F-C6). |
10
Abra a guia de saída e verifique se existe papel encravado.
Este procedimento não é necessário se o Inner Booklet Trimmer-A estiver instalado.
| Se o papel estiver encravado, abra a guia de saída e puxe-o cuidadosamente na direção da seta.  |
| Feche a guia de saída. |
11
Empurre a unidade de finalização-agrafamento (F-C5) e feche a tampa da frente do finalizador.
Continue a seguir as instruções no ecrã para retomar a operação interrompida ou continue a retirar papel encravado.
