Место установки аппарата
Выбор и настройка места установки аппарата
Место установки аппарата
Запрещается устанавливать аппарат в нижеперечисленных местах.
В местах, где скапливается большое количество пыли.
Вблизи мест хранения летучих огнеопасных жидкостей (спирт, разбавитель и пр.).
В местах, где аппарат будет подвержен резким перепадам температуры.
Если аппарат установлен в холодном помещении, которое резко нагревается, то внутри аппарата могут образовываться капли воды (конденсат). Это может привести к заметному ухудшению качества скопированных изображений, плохому сканированию оригиналов или полному отсутствию изображений на копиях.
Рядом с компьютерами или другим точным электронным оборудованием.
Электрические помехи и вибрация, создаваемые аппаратом во время печати, могут отрицательно влиять на работу этого оборудования.
Рядом с телевизорами, радиоприемниками и другим аналогичным электронным оборудованием.
Аппарат может создавать помехи при приеме звукового или видеосигнала. Подключайте копировальный аппарат к отдельной розетке и старайтесь максимально увеличить расстояние между аппаратом и другим электронным оборудованием.
Рядом с ультразвуковыми или спринклерными увлажнителями воздуха.
Будьте осторожны со схемой установки и рабочей средой при установке аппарата в следующих местах.
Места рядом с оборудованием (*), выделяющим летучие вещества.
Летучие вещества могут попасть внутрь аппарата и повлиять на качество изображения.
Если вы используете такое оборудование, перед использованием проконсультируйтесь с местным авторизованным дилером Canon или представителем сервисной службы.
Если вы используете такое оборудование, перед использованием проконсультируйтесь с местным авторизованным дилером Canon или представителем сервисной службы.
*Пример: оборудование, в котором используются термопластичные клеи (переплетные машины или ламинаторы), ароматическое оборудование, диазокопировальные аппараты и пр.
Установка нескольких аппаратов
Перед установкой нескольких аппаратов рядом друг с другом проконсультируйтесь с местным авторизованным дилером Canon или представителем сервисной службы относительно схемы установки — секция воздухозаборника одного аппарата не должна находиться слишком близко к секции выпуска воздуха других аппаратов.
Не удаляйте выравнивающие опоры.
Не удаляйте выравнивающие опоры после установки аппарата.
Если при выдвинутых из аппарата кассетах, стойках для бумаги или блоках поместить на переднюю часть аппарата какой-либо тяжелый предмет, то аппарат может упасть вперед. Во избежание этого убедитесь в том, что выравнивающие опоры находятся на месте.
Если при выдвинутых из аппарата кассетах, стойках для бумаги или блоках поместить на переднюю часть аппарата какой-либо тяжелый предмет, то аппарат может упасть вперед. Во избежание этого убедитесь в том, что выравнивающие опоры находятся на месте.
Прямой солнечный свет
Не устанавливайте аппарат в местах, куда попадают прямые лучи солнца.
Если этого не избежать, используйте шторы в качестве защиты. Следите за тем, чтобы шторы не блокировали вентиляционные отверстия или решетки и не мешали доступу к шнуру питания и источнику питания.
Если этого не избежать, используйте шторы в качестве защиты. Следите за тем, чтобы шторы не блокировали вентиляционные отверстия или решетки и не мешали доступу к шнуру питания и источнику питания.
Освещение
Мы рекомендуем устанавливать аппарат в месте с освещенностью не менее 500 люкс (75 см над полом) для нормальной работы и технического обслуживания.
Путь доставки
Информацию о размере и весе аппарата imageRUNNER ADVANCE DX 8905 / 8995 / 8986 и его дополнительного оборудования, см. Размеры, вес и требуемая ширина коридора для поворота каждого устройства. Перед доставкой убедитесь, что для установки аппарата будет достаточно места, а полы будут иметь необходимую прочность.
Конструкция пола
Конструкция пола
Пол, на котором будет устанавливаться этот аппарат, должен иметь нагрузку на пол не менее 300 кг/м2. Даже если пол не имеет такого уровня нагрузки на пол, аппарат можно установить возле столба или балки. Перед установкой аппарата проконсультируйтесь со своим строительным подрядчиком.
Вес аппарата на полу будет в первую очередь сосредоточен на регулирующем устройстве и колесах. Рекомендуется использовать коврик для распределения веса.
Также рекомендуется использовать коврик при установке аппарата на ковер или деревянный пол. Для получения информации о ковриках обратитесь к вашему дилеру.
Запрещается устанавливать аппарат на неустойчивый пол или платформу.
Вес аппарата на полу будет в первую очередь сосредоточен на регулирующем устройстве и колесах. Рекомендуется использовать коврик для распределения веса.
Также рекомендуется использовать коврик при установке аппарата на ковер или деревянный пол. Для получения информации о ковриках обратитесь к вашему дилеру.
Запрещается устанавливать аппарат на неустойчивый пол или платформу.
Стандартные значения конструкции пола
Убедитесь, что аппарат imageRUNNER ADVANCE DX 8905 / 8995 / 8986 и дополнительное оборудование будут устанавливаться на полу, соответствующем следующему стандарту.
|
Прочность пола
|
Величина проседания пола должна быть не более 4 мм при нагрузке 600 кг/м2.
Если это условие не соблюдается, используйте напольные плиты частично. * Используйте напольные плиты в случае установки аппарата на коврике, деревянном или резиновом полу. * В зависимости от величины проседания пола укладывайте напольные плиты друг на друга, чтобы уменьшить неравномерность высоты швов. |
|
Ровность пола
|
Ровность на произвольно выбранном прямоугольном участке размером 1 100 мм х 530 мм должна быть не более 4 мм.
|
|
Вертикальное расстояние пола
|
Вертикальное расстояние между двумя произвольно выбранными точками на расстоянии 1 000 мм должно быть не более 3 мм.
(Величина проседания в полу не учитывается). |
|
Наклон пола
|
Наклон между двумя произвольно выбранными точками на расстоянии 1 600 мм должен быть не более 3 мм.
|
Способы измерения для каждого стандартного значения
Стандартные значения измеряются в соответствии со следующими процедурами.
В качестве напольной пластины используйте железную пластину размером 890 мм x 487,5 мм, весом 13 кг и толщиной 4 мм.
В качестве напольной пластины используйте железную пластину размером 890 мм x 487,5 мм, весом 13 кг и толщиной 4 мм.
|
Выдерживаемая полом нагрузка
|
Подтвердите технические характеристики выдерживаемой полом нагрузки у подрядчика здания, в котором планируется установка аппарата.
|
||
|
Прочность пола
|
Подготовьте одну напольную плиту и положите ее на то место, где планируется установить аппарат. Измерьте величину проседания пола, когда двое взрослых людей (примерно 150 кг) встанут на плиту. Исходя из этих измерений, оцените степень проседания пола при установке аппарата путем пропорционального расчета.
Способ расчетаКаждый параметр определяется следующим образом:
t: высота от пола до верхней поверхности напольной плиты Δt: высота от пола до верхней поверхности напольной плиты под нагрузкой Ts (мм/кгс): константа расчетной величины просадки пола Ts (ME): величина просадки пола в месте, в котором установлен этом аппарат Прежде всего, рассчитайте константу расчетной величины просадки пола. Ts (мм/кгс) = (t - Δt)/150 Используя эту константу, оцените величину проседания пола в месте, в котором установлен этом аппарат. Ts (ME) = (214 (кгс)/2) x Ts (мм/кгс) ПримерВ случае
t = 4 мм Δt = 3 мм
Константа расчетной величины просадки пола рассчитывается представленным ниже способом.
(4 - 3)/150 = 0,006
В этом примере расчетная величина просадки пола в месте, в котором установлен этом аппарат, составляет 0,642 мм согласно следующей формуле.
Ts (ME) = (214 (кгс)/2) x 0,006 = 0,642
|
||
|
Ровность пола
|
Установите одну напольную плиту на пол в месте, где планируется установить аппарат, и поместите по центру упрощенный уровень. Для горизонтального выравнивания напольной плиты вставьте несколько проставок (монет) под A или B напольной плиты, как показано на рисунке ниже. Рассчитайте ровность пола по толщине проставок и их количеству.
 : Упрощенный уровеньСпособ расчетаИспользуйте монеты той же толщины, что и проставка.
Каждый параметр указывается следующим образом: t (мм): толщина проставки a: количество проставок, вставленных под A b: количество проставок, вставленных под B Если a > b, ровность пола рассчитывается по следующей формуле. t x a (мм) ПримерВ качестве проставки используются монеты толщиной 1 мм.
Если для горизонтального выравнивания плиты под A подложить две проставки, а под B не подложить ничего, ровность пола составит 2 мм.
|
||
|
Вертикальное расстояние пола
(Этот способ используется, если в полу имеется уступ.) |
Расположите две напольных плиты рядом друг с другом и положите их на пол в месте предполагаемой установки аппарата. В соответствии со способом измерения величины «Ровность пола» установите одну напольную плиту горизонтально. Затем таким же образом установите горизонтально другую. Измерьте разницу высот между этими двумя напольными плитами.
|
||
|
Наклон пола
(Этот способ используется при небольшом наклоне пола). |
Расположите две напольных плиты рядом друг с другом и положите их на пол в месте предполагаемой установки аппарата. В соответствии со способом измерения величины «Ровность пола» установите одну напольную плиту горизонтально. Затем вставьте проставки (монеты) под другую напольную плиту для горизонтального выравнивания плиты по высоте плиты, установленной первой. В этом случае вставьте проставки в произвольно выбранное место под край напольной плиты. Измерьте наклон пола по толщине проставок, расположенных дальше всего от контрольной точки (точки, определяемой как опорная точка высоты).
(См. рисунок ниже.)
Способ расчетаИспользуйте монеты той же толщины, что и проставка. Каждый параметр указывается следующим образом.
t (мм): толщина проставки
a: количество проставок
Ровность пола рассчитывается по следующей формуле.
S = t x a (мм) ПримерВ качестве проставки используются монеты толщиной 1 мм. Если три проставки вставляются под место, наиболее удаленное от контрольной точки, наклон пола составляет 3 мм (= 1 мм x 3).
|
Место для установки
Необходимое место для установки
Предусмотрите свободный доступ к аппарату со всех сторон, что обеспечит его беспрепятственную эксплуатацию.
Кроме того, для подключения каждого модуля оборудования необходимо между ними свободное пространство (5 мм).

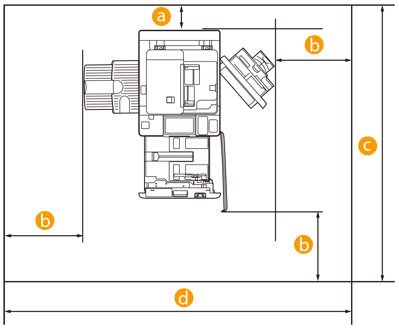

Стандартная (минимальная) конфигурация
Если подключено устройство Copy Tray-R:
: 100 мм или более
: 500 мм или более
: 1 953 мм или более
: 2 533 мм или болееНеобходимое пространство сзади
Убедитесь, что аппарат стоит на расстоянии не менее 100 мм от поверхности стены, чтобы ему ничего не мешало сзади.
Обеспечьте следующее свободное пространство в зависимости от конфигурации аппарата с дополнительным оборудованием.
При подключении любого дополнительного устройства для вывода/подачи, указанного в разделе «Полная (максимальная) конфигурация»: 800 мм или более
Необходимое пространств спереди и слева/справа
Убедитесь, что аппарат стоит на расстоянии не менее 500 мм от поверхности стены, чтобы было свободное место для его обслуживания
Обеспечьте следующее свободное пространство в зависимости от конфигурации аппарата с дополнительным оборудованием.
При подключении любого дополнительного устройства для вывода/подачи, указанного в разделе «Полная (максимальная) конфигурация»: 1 000 мм или более
Полная (максимальная) конфигурация
Для следующих конфигураций устройства
POD Deck Lite-C
Document Insertion Unit-R
Multi Function Professional Puncher-C
Paper Folding Unit-K
Booklet Finisher-AG
Booklet Trimmer-G
: 800 мм или более : 1 000 мм или более : 3 247 мм или более : 7 068 мм или болееНеобходимое пространство сзади
Убедитесь, что аппарат стоит на расстоянии не менее 800 мм от поверхности стены, чтобы ему ничего не мешало сзади.
Обеспечьте следующее свободное пространство в зависимости от конфигурации аппарата с дополнительным оборудованием.
Если не подключено ни одного дополнительного устройства для вывода/подачи, указанного в разделе «Полная (максимальная) конфигурация»: 500 мм или более
Необходимое пространств спереди и слева/справа
Убедитесь, что аппарат стоит на расстоянии не мене 1 000 мм от поверхности стены, чтобы было свободное место для его обслуживания.
Обеспечьте следующее свободное пространство в зависимости от конфигурации аппарата с дополнительным оборудованием.
Если не подключено ни одного дополнительного устройства для вывода/подачи, указанного в разделе «Полная (максимальная) конфигурация»: 500 мм или более
Размеры, вес и требуемая ширина коридора для поворота каждого устройства
|
Наименование продукта
|
Габариты (Ш x Г x В)
|
Плотность
|
Требуемая ширина коридора для поворота*1
|
|
imageRUNNER ADVANCE DX 8905 / 8995 / 8986
|
670 x 770 x 1 185 мм
|
Прибл. 214 кг
(включая картридж с тонером) |
1 527 мм
|
|
POD Deck Lite-C
|
656 x 686 x 578 мм
|
Прибл. 68 кг
|
1 450 мм
|
|
Paper Deck Unit-E
|
363 x 630 x 582 мм
|
Прибл. 34 кг
|
1 227 мм
|
|
Staple Finisher-AG
|
800 мм* x 792 мм x 1 239 мм
* При выдвинутом вспомогательном лотке: 890 мм
|
Прибл. 130 кг
|
1 626 мм
|
|
Booklet Finisher-AG
|
800 мм* x 792 мм x 1 239 мм
* При выдвинутом вспомогательном лотке: 1 060 мм
|
Прибл. 180 кг
|
1 626 мм
|
|
Document Insertion Unit-R
|
746 x 793 x 1407 мм
|
Прибл. 61 кг
|
1 589 мм
|
|
Paper Folding Unit-K
|
336 x 793 x 1 190 мм
|
Прибл. 71 кг
|
1 361 мм
|
|
Booklet Trimmer-G
|
1 835 x 794 x 1 044 мм
(Без конвейера, но с выводным лотком) 2 094 x 794 x 1 044 мм
(С конвейером и выводным лотком) |
Прибл. 152 кг
|
2 499 мм
|
|
Multi Function Professional Puncher-C
|
445 мм x 795 мм x 1 040 мм
|
Прибл. 102 кг
|
1 540 мм
|
|
Staple Finisher-AC
|
527 мм* x 623 мм x 1 099 мм
*При выдвинутом вспомогательном лотке и поворотном лотке: 656 мм
|
Прибл. 36 кг
|
1 316 мм
|
|
Booklet Finisher-AC
|
527 мм* x 623 мм x 1 099 мм
*При выдвинутом вспомогательном лотке и поворотном лотке: 656 мм
|
Прибл. 60 кг
|
1 316 мм
|
|
Staple Finisher-X
|
654 мм* x 765 мм x 1 040 мм
*При выдвинутом вспомогательном лотке и поворотном лотке: 782 мм
|
Прибл. 64 кг
|
1 506 мм
|
|
Booklet Finisher-X
|
767 мм* x 765 мм x 1 040 мм
*При выдвинутом вспомогательном лотке и поворотном лотке: 896 мм
|
Прибл. 110 кг
|
1 583 мм
|
|
Copy Tray-R
|
223 мм* x 382 мм x 175 мм
* При выдвинутом вспомогательном лотке: 420 мм
|
Прибл. 1,1 кг
|
-
|
|
Copy Card Reader
|
88 x 96 x 40 мм
(Без комплекта крепления и кабеля) |
Прибл. 200 г
(С комплектом крепления и кабелем) |
-
|
*1 Минимальная ширина, необходимая для поворота, равна длине аппарата (оборудования) по диагонали + около 500 мм.
Среда установки
Температура и влажность
Не устанавливайте аппарат в местах с высокой или низкой температурой и влажностью, например, в местах с водопроводным краном, водонагревателем, увлажнителем, кондиционером воздуха, обогревателем или плитой.
Допустимый диапазон влажности во время работы — 20-80 % (при комнатной температуре от 10 до 30 ˚C).
Есть риск того, что подача бумаги и качество изображения могут ухудшиться, если аппарат используется в месте, не соответствующем этим требованиям.
Допустимый диапазон влажности для хранения бумаги — 20-80 % (при комнатной температуре от 10 до 30 ˚C). Хранение бумаги в других условиях может отрицательно сказаться на подаче бумаги и качестве изображения.
Перепад температуры
Использование кондиционера воздуха зимой или внезапные перепады температуры могут негативно сказаться на позиционировании изображения, так как это может привести к изгибу или сжатию бумаги, а также к неисправности аппарата из-за конденсации. Для избежания этих проблем следите за тем, чтобы перепад температур не превышал 10 °C/ч.
Вентиляция
Обеспечьте кратность воздухообмена не менее 1,5 раз/ч и не менее 110 м3 площади в месте установки аппарата.
[Пример]: При наличии свободного пространства площадью 200 м3 заменяйте воздух при расходе более чем 300 м3/ч.
Во время использования этот аппарат генерирует озон в малых объемах. Хотя чувствительность к озону и др. веществам бывает разной, это количество не представляет опасности для здоровья. Озон и др. вещества более ощутимы при продолжительном использовании или большом объеме работы, особенно в плохо вентилируемых помещениях. Рекомендуется проветривать помещение, в котором установлен аппарат, чтобы поддерживать благоприятные условия работы. Кроме того, не устанавливайте аппарат в таких местах, где он может оказать прямое воздействие на человека.
Ограничения по высоте
Устанавливайте этот аппарат на высоте 4000 м или менее.
*Атмосферное давление на высоте 4000 м: 607,8 гПа (справочное значение)
*Атмосферное давление на высоте 4000 м: 607,8 гПа (справочное значение)
Источник питания
Условия источника питания
Используйте эти компоненты в соответствии с техническими требованиями к источнику питания, указанными ниже.
Источником питания для компонентов, не перечисленных в таблице, является устройство imageRUNNER ADVANCE DX 8905 / 8995 / 8986 или другие компоненты.
|
Наименование продукта
|
Источник питания
|
Технические характеристики шнура питания/
сетевого штепселя |
Длина
шнура питания |
|
imageRUNNER ADVANCE DX 8905 / 8995 / 8986
|
220–240 В переменного тока, 50 Гц/60 Гц, 10 А
|
CEE 7/7
|
1 900 мм ± 50 мм / 2 000 мм ± 50 мм
|
|
POD Deck Lite-C
|
220–240 В переменного тока, 50 Гц/60 Гц, 1,2 А
|
CEE 7/7
|
1 900 мм ± 50 мм / 2 000 мм ± 50 мм
|
|
Paper Deck Unit-E
|
От основного блока
|
-
|
-
|
|
Staple Finisher-AG
|
220–240 В переменного тока, 50/60 Гц, 8 А
|
CEE 7/7
|
2 000 мм ± 50 мм
|
|
Booklet Finisher-AG
|
220–240 В переменного тока, 50/60 Гц, 8 А
|
CEE 7/7
|
2 000 мм ± 50 мм
|
|
Document Insertion Unit-R
|
100–240 В переменного тока, 50/60 Гц, 1,0 А
|
CEE 7/7
|
2 000 мм ± 50 мм
|
|
Paper Folding Unit-K
|
От финишера
|
-
|
-
|
|
Inner Booklet Trimmer-A
|
От финишера
|
-
|
-
|
|
Puncher Unit-BT
|
От финишера
|
-
|
-
|
|
Puncher Unit-BU
|
От финишера
|
-
|
-
|
|
Multi Function Professional Puncher-C
|
230 В, 50 Гц, 2,0 А
|
CEE 7/7
|
2 400 мм
|
|
Staple Finisher-AC
|
От основного блока
|
-
|
-
|
|
Booklet Finisher-AC
|
От основного блока
|
-
|
-
|
|
2/4 Hole Puncher Unit-A
|
От финишера
|
-
|
-
|
|
4 Hole Puncher Unit-A
|
От финишера
|
-
|
-
|
|
Staple Finisher-X
|
100–240 В переменного тока, 50/60 Гц, 2,8 А
|
CEE 7/7
|
2 000 мм ± 50 мм
|
|
Booklet Finisher-X
|
100–240 В переменного тока, 50/60 Гц, 2,8 А
|
CEE 7/7
|
2 000 мм ± 50 мм
|
|
Puncher Unit-BG
|
От финишера
|
-
|
-
|
|
Puncher Unit-BH
|
От финишера
|
-
|
-
|
|
Inner Booklet Trimmer-A
|
От финишера
|
-
|
-
|
Максимальное потребление энергии
Максимальное потребление энергии модуля imageRUNNER ADVANCE DX 8905 / 8995 / 8986 и других компонентов указано ниже.
|
Наименование продукта
|
Максимальное потребление энергии
|
|
imageRUNNER ADVANCE DX 8905 / 8995 / 8986
|
2400 Вт или меньше*1
|
|
POD Deck Lite-C
|
480 Вт или меньше
|
|
Paper Deck Unit-E
|
Включено в максимально потребляемую мощность основного аппарата(прибл. 44 Вт)
|
|
Staple Finisher-AG
|
500 Вт или меньше
|
|
Booklet Finisher-AG
|
500 Вт или меньше
|
|
Document Insertion Unit-R
|
120 Вт или меньше
|
|
Paper Folding Unit-K
|
Входит в финишер
|
|
Booklet Trimmer-G
|
300 Вт или меньше
|
|
Puncher Unit-BT
|
Входит в финишер
|
|
Puncher Unit-BU
|
Входит в финишер
|
|
Multi Function Professional Puncher-C
|
480 Вт или меньше
|
|
Staple Finisher-AC
|
Входит в основной блок
|
|
Booklet Finisher-AC
|
Входит в основной блок
|
|
2/4 Hole Puncher Unit-A
|
Входит в финишер
|
|
4 Hole Puncher Unit-A
|
Входит в финишер
|
|
Staple Finisher-X
|
311 Вт (включая перфоратор)
|
|
Booklet Finisher-X
|
384 Вт (включая перфоратор и Inner Booklet Trimmer-A)
|
*1 Включая все дополнительное оборудование, питание на которое подается с основного блока.
