Замятие бумаги в Staple Finisher-X/Booklet Finisher-X
Подтверждение подключения |
Закройте все открытые крышки. |
Внутри передней крышки

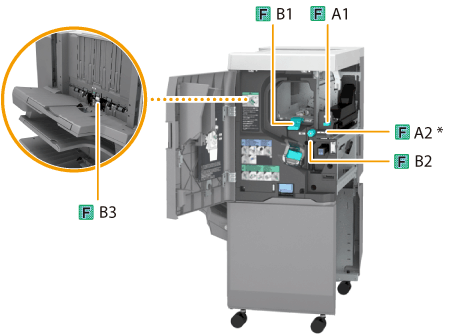

Места замятия бумаги обозначены на следующем рисунке номерами, например F-A1 или F-B1.
* Подающая направляющая
1
Откройте переднюю крышку финишера.
2

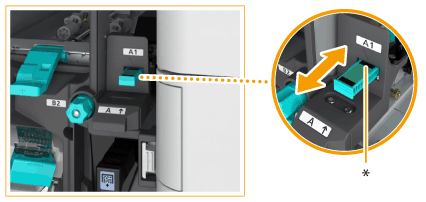

Если подключен Puncher Unit-BG, или Puncher Unit-BH, переместите направляющую (F-A1) так, чтобы выровнять ее по отметке.
* Перемещайте направляющую в разные стороны, чтобы выровнять ближайшую  с отметкой ( ). |
3
Откройте направляющую (F-A2).
4
Проверьте наличие замятой бумаги.
 | Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.  |
 | Закройте направляющую (F-A2). |
5
Откройте направляющую (F-В1).
6
Проверьте наличие замятой бумаги.
| Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.  |
| Закройте направляющую (F-B1). |
7
Поверните диск (F-B2) в направлении стрелки.
8
Проверьте наличие замятой бумаги в направляющей (F-В3).
| Откройте направляющую (F-В3). |
| Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.  |
 | Закройте направляющую (F-B3). |
9
Закройте переднюю крышку финишера.
Следуя инструкциям на экране, возобновите прерванную операцию или продолжите устранение замятия бумаги.
Блок центральной прошивки Booklet Finisher-X
Места замятия бумаги обозначены на следующем рисунке номерами, например F-C1 или F-C2.
* Направляющая вывода
1
Откройте переднюю крышку финишера.
2
Откройте направляющую (F-C1).
3
Откройте направляющую (F-C2).
4
Проверьте наличие замятой бумаги.
| Поверните диск (F-C3) в направлении стрелки. Если бумага замята, она подается к направляющей (F-C2). |
| Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.  |
| Закройте направляющую (F-C2). |
5
Закройте направляющую (F-C1).
6
Нажав на диск (F-C4), поверните его в направлении стрелки до выключения лампы.
Эта процедура необходима только в том случае, если лампа включена.
* Лампа
7
Уберите выведенную бумагу из лотка для буклетов.
8
Выдвиньте блок центральной прошивки (F-C5).
9
Проверьте наличие замятой бумаги в правой крышке блока центральной прошивки (F-C6).
| Откройте правую крышку (F-C6). |
| Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.  |
| Закройте правую крышку (F-C6). |
10
Откройте направляющую вывода и проверьте наличие замятия бумаги.
Эта процедура необходима только в том случае, если присоединено устройство Inner Booklet Trimmer-A.
| Если бумага замята, откройте направляющую вывода и осторожно вытяните бумагу в направлении стрелки.  |
| Закройте направляющую вывода. |
11
Вдвиньте блок центральной прошивки (F-C5) и закройте переднюю крышку финишера.
Следуя инструкциям на экране, возобновите прерванную операцию или продолжите устранение замятия бумаги.
