Installationsplats

Välja och konfigurera en installationplats
Golvstruktur
Installationsutrymme
Installationsmiljö
Strömkälla

Välja och konfigurera en installationplats

Installationsplats
Direkt solljus
Ljus
Leveransväg

Installationsplats

Undvik att installera maskinen på följande platser.
Undvik platser där det alstras mycket damm.
Platser nära flyktiga eller lättantändliga ämnen, som alkohol och thinner.
Platser där maskinen är utsatt för snabba temperaturväxlingar.
Om rummet där maskinen står snabbt värms upp från låg temperatur, kan det bildas vattendroppar (kondens) inuti maskinen. Detta kan medföra tydligt försämrad kopieringskvalitet, oförmåga att scanna original korrekt eller att det inte blir någon bild alls på kopiorna.
Plats nära datorer eller annan elektronisk precisionsutrustning.
Sådan utrustning kan påverkas negativt av elektriska störningar och vibrationer som alstras av maskinen under utskrift.
Platser nära TV, radio och annan liknande elektronisk utrustning.
Maskinen kan hindra ljud- och bildmottagningen. Anslut enheten till ett eget eluttag och installera den så långt som möjligt från annan elektronisk utrustning.
Platser nära ultrasoniska luftfuktare eller sprinklerluftfuktare.
Var försiktig med installationslayouten och arbetsmiljön när maskinen installeras på följande platser.
Platser nära utrustning (*) som avger flyktiga ämnen.
Flyktiga ämnen kan hamna inuti maskinen och påverka bildkvaliteten.
Rådgör med dina lokala auktoriserade Canon-återförsäljare eller servicerepresentant innan användning om du använder sådan utrustning.
*Exempel: utrustning som använder smältlim (bokbindningsmaskiner eller lamineringsmaskiner), doftutrustning, diazokopieringsmaskiner, osv.
Installera flera maskinen
Om du installerar flera maskiner i närheten, rådgör med din lokala auktoriserade Canon-återförsäljare eller servicerepresentant angående layouten innan installationen så att luftintagssektionen på en maskin inte är i närheten av utsuget på andra maskiner.
Ta inte bort nivåjusteringsfötterna.
Ta inte bort nivåjusteringsfötterna fter att maskinen har installerats.
Om du belastar framsidan på maskinen medan papperslådorna eller enheterna är utdragna, kan maskinen välta framåt. Undvik detta genom att kontrollera att nivåjusteringsfötterna sitter på plats.

Direkt solljus

Undvik att installera maskinen i direkt solljus.
Om detta är omöjligt bör maskinen skuggas med en gardin. Se till att gardinen inte blockerar maskinens ventilationsöppningar eller luftinsläpp, eller är i vägen för nätkabeln eller strömförsörjningen.

Ljus

Vi rekommenderar att maskinen installeras på en plats med minst 500 lux (75 cm över golvnivå) för normal drift och underhåll.

Leveransväg

Se Storlek, vikt och krävd korridorbredd för att vrida varje enhet för information om storlek och vikter på imageRUNNER ADVANCE DX 8905 / 8995 / 8986 och dess alternativ. Bekräfta att det finns tillräckligt med utrymme och nödvändig golvstyrka för att leverera maskinen.

Golvstruktur

Golvstruktur
Standardvärden för golvstruktur
Mätmetoder för varje standardvärde

Golvstruktur

Golvet där maskinen ska installeras måste ha en golvbelastning på minst 300 kg/m2. Även om golvet inte har den här nivån av golvbelastning kan maskinen installeras nära en pelare eller bjälke. Rådgör med din byggmästare innan du installerar maskinen.
Maskinens vikt är främst fokuserad på golvet genom justerare och hjul. Vi rekommenderar en matta för att distribuera vikten.
Vi rekommenderar även en matta när maskinen installeras på golvmatta eller trägolv. Kontakta din återförsäljare för information om mattor.
Installera inte maskinen på ostabilt golv eller plattform.

Standardvärden för golvstruktur

Se till att installera imageRUNNER ADVANCE DX 8905 / 8995 / 8986 och tillvalsutrustning på ett golv som uppfyller följande standarder.
Golvstyvhet
Mängden sänka i golvet måste vara 4 mm eller mindre om belastningen på 600 kg/m2 tillämpas på det.
Använd golvplattor delvis om detta inte uppfylls.
* Använd golvplattorna om maskinen installeras på matta, trägolv eller gummigolv.
* Beroende på mängden sänka i golvet staplar du golvplattor för att minska ojämnheten mellan skarvarna.
Golvets platthet
Plattheten i en godtycklig rektangulär yta på 1 100 mm x 530 mm måste vara 4 mm eller mindre.
Golvets vertikala intervall
Det vertikala intervallet mellan två godtyckliga punkter på 1 000 mm intervall måste vara 3 mm eller mindre.
(Mängden sänka i golvet är inte medräknat.)
Golvets lutning
Lutningen mellan två godtyckliga punkter på 1 600 mm intervall måste vara 3 mm eller mindre.

Mätmetoder för varje standardvärde

Standardvärdena mäts i enlighet med följande tillvägagångssätt.
Använd järnplattor som golvplatta, vilket motsvarar 890 mm x 487,5 mm i storlek, 13 kg i vikt och 4 mm i tjocklek.
Golvets motståndsbelastning
Bekräfta specifikationerna för golvets motståndsbelastning för byggnadens entreprenör där maskinen planeras att installeras.
Golvstyvhet
Förbered en golvplatta och placera den där maskinen planeras att installeras. Mät mängden av sänkan i golvet när två vuxna (ca 150 kg) går på plattan. Från det här måttet uppskattar du sänkan i golvet när maskinen är installerad genom proportionell beräkning.
Beräkningsmetod
Varje parameter specificeras enligt följande:
t: höjden från golvet till övre ytan av golvplattan
Δt: höjden från golvet till övre ytan av golvplattan med belastning
Ts (mm/kgf): konstanten av den uppskattade mängden sänka i golvet
Ts (ME): mängden sänka i golvet där maskinen har installerats
Först av allt, beräkna konstanten av den uppskattade mängden sänka i golvet.
Ts (mm/kgf) = (t - Δt)/150
Med hjälp av den här konstanten uppskattar du mängden sänka i golvet där maskinen har installerats.
Ts (ME) = (214 (kgf)/2) x Ts (mm/kgf)
Exempel
I händelse av
t = 4 mm Δt = 3 mm
Konstanten av den uppskattade mängden sänka i golvet beräknas såsom visas nedan.
(4 - 3)/150 = 0,006
I det här exemplet är den uppskattade mängden sänka i golvet där maskinen har installerats 0,642 mm med följande formula.
Ts (ME) = (214 (kgf)/2) x 0,006 = 0,642
Om du monterar tillvalet POD Deck Lite-C på huvudenheten måste installationspositionen för POD Deck Lite-C vara lägre än huvudenhetens. Som med beskrivningen ovan måste skillnaden mellan den uppskattade mängden sänka i golvet där huvudenheten har installerats och den i golvet där POD Deck Lite-C har installerats vara 4 mm eller mindre. Om installationspositionen av POD Deck Lite-C är högre än huvudenhetens ska du lägga golvplattor under huvudenheten för att minska skillnaden.
Golvets platthet
Placera golvplattor på golvet där maskinen ska installeras och placera det förenklade vattenpasset i mitten. För att göra golvplattorna horisontella infogar du några mellanläggsbrickor (mynt) under A eller B på golvplattorna, som bilden nedan visar. Beräkna golvets platthet från mellanläggsbrickans tjocklek och antalet av dem.

: Förenklad nivå

Beräkningsmetod
Använd mynt som har samma tjocklek som en mellanläggsbricka.
Varje parameter specificeras enligt följande:
t (mm): mellanläggsbrickans tjocklek
a: antalet mellanläggsbrickor som infogats under A
b: antalet mellanläggsbrickor som infogats under B
När a > b beräknas golvets platthet med hjälp av följande formel.
t x a (mm)
Exempel
Mynt med 1 mm tjocklek används som mellanläggsbrickor.
Om två mellanläggsbrickor infogas under A och ingenting under B för att göra golvplattan horisontell är govlets platthet 2 mm.
Golvets vertikala intervall
(Den här metoden används när
det finns trappsteg i golvet.)
Lägg två golvplattor bredvid varandra på golvet där maskinen ska installeras. Enligt mätmetoden i ”Golvets platthet”, placera en golvplatta horisontellt. Och placera sedan en annan horisontellt på samma sätt. Mät höjdskillnaden mellan de två golvplattorna.
Beakta vid mätning
Lägg de två golvplattorna med långsidorna i linje.

: Vertikalt intervall för golv: H
Golvets lutning
(Den här metoden används när golvet har en lätt lutning.)
Lägg två golvplattor bredvid varandra på golvet där maskinen ska installeras. Enligt mätmetoden i ”Golvets platthet”, placera en golvplatta horisontellt. Infoga sedan mellanläggsbrickorna (mynten) under en annan golvplatta för att placera plattan horisontellt i samma höjd som den första som du har placerat. I det här fallet infogar du mellanläggsbrickorna i godtycklig position vid golvplattans kant. Mät golvets lutning med tjockleken av mellanläggsbrickorna som placerats längst bort som referenspunkt (punkten som fastställts som riktlinje för höjden).
(Se bilden nedan.)
Beakta vid mätning
Lägg de två golvplattorna med långsidorna i linje.

: Golvlutning: S
: a (antal mynt)
: Referenspunkt
Beräkningsmetod
Använd mynt som har samma tjocklek som en mellanläggsbricka. Varje parameter anges enligt följande.
t (mm): mellanläggsbrickans tjocklek
a: antalet mellanläggsbrickor
Golvets platthet beräknas med hjälp av följande formel.
S = t x a (mm)
Exempel
Mynt med 1 mm tjocklek används som mellanläggsbrickor. Om tre mellanläggsbrickor har infogats under positionen längst bort från referenspunkten är golvets lutning 3 mm (= 1 mm x 3).

Installationsutrymme

Nödvändigt installationsutrymme
Storlek, vikt och krävd korridorbredd för att vrida varje enhet

Nödvändigt installationsutrymme

Ordna tillräckligt med plats runt maskinen så att den kan hanteras bekvämt.
Det måste även finnas 5 mm utrymme mellan varje utrustning för att ansluta dem.

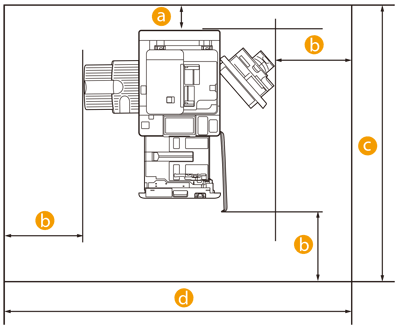

Standardkonfiguration (minimikonfiguration)

När Copy Tray-R har monterats:
 : 100 mm eller mer
 : 500 mm eller mer
 : 1 953 mm eller mer
 : 2 533 mm eller mer

Utrymme som krävs baktill

Se till att installera maskinen minst 100 mm från väggen så att arbeten baktill på maskinen inte är blockerade.
Säkerställ följande utrymme, enligt maskinens alternativkonfiguration.
När någon av utmatnings-/matningsalternativen som anges i ”Komplett alternativ (maximal) konfiguration: 800 mm eller mer

Utrymme som krävs framtill och till vänster/höger

Se till att installera maskinen minst 500 mm från väggen för att säkerställa utrymme för servicearbete
Säkerställ följande utrymme, enligt maskinens alternativkonfiguration.
När någon av utmatnings-/matningsalternativen som anges i ”Komplett alternativ (maximal) konfiguration: 1 000 mm eller mer

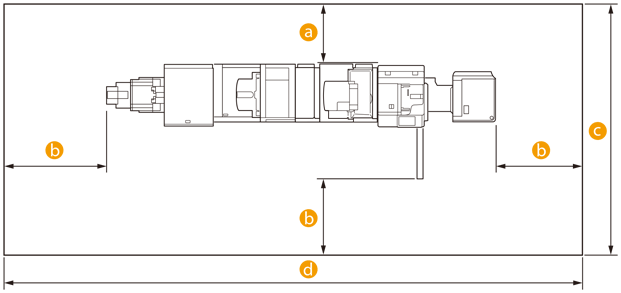

Komplett alternativ (maximal) konfiguration

För följande enhetskonfigurationer
POD Deck Lite-C
Document Insertion Unit-R
Multi Function Professional Puncher-C
Paper Folding Unit-K
Booklet Finisher-AG
Booklet Trimmer-G
 : 800 mm eller mer
 : 1 000 mm eller mer
 : 3 247 mm eller mer
 : 7 068 mm eller mer

Utrymme som krävs baktill

Se till att installera maskinen minst 800 mm från väggen så att arbeten baktill på maskinen inte är blockerade.
Säkerställ följande utrymme, enligt maskinens alternativkonfiguration.
När ingen av utmatnings-/matningsalternativen som anges i ”Komplett alternativ (maximal) konfiguration” har monterats: 500 mm eller mer

Utrymme som krävs framtill och till vänster/höger

Se till att installera maskinen minst 1 000 mm från väggen för att säkerställa servicearbeten.
Säkerställ följande utrymme, enligt maskinens alternativkonfiguration.
När ingen av utmatnings-/matningsalternativen som anges i ”Komplett alternativ (maximal) konfiguration” har monterats: 500 mm eller mer

Storlek, vikt och krävd korridorbredd för att vrida varje enhet

Produktnamn
Mått (B x D x H)
Vikt
Korridorbredd som krävs för rotation*1
imageRUNNER ADVANCE DX 8905 / 8995 / 8986
670 mm x 770 mm x 1 185 mm
Cirka 214 kg
(inklusive tonerpatron)
1 527 mm
POD Deck Lite-C
656 mm x 686 mm x 578 mm
Ca 68 kg
1 450 mm
Paper Deck Unit-E
363 mm x 630 mm x 582 mm
Ca 34 kg
1 227 mm
Staple Finisher-AG
800 mm* x 792 mm x 1 239 mm
* När det extra facket är utdraget: 890 mm
Ca 130 kg
1 626 mm
Booklet Finisher-AG
800 mm* x 792 mm x 1 239 mm
* När det extra facket är utdraget: 1 060 mm
Ca 180 kg
1 626 mm
Document Insertion Unit-R
746 mm x 793 mm x 1 407 mm
Ca 61 kg
1 589 mm
Paper Folding Unit-K
336 mm x 793 mm x 1 190 mm
Ca 71 kg
1 361 mm
Booklet Trimmer-G
1 835 mm x 794 mm x 1 044 mm
(Inkluderar inte transportband, inkluderar utmatningsfack)
2 094 mm x 794 mm x 1 044 mm
(Inkluderar transportband och utmatningsfack)
Ca 152 kg
2 499 mm
Multi Function Professional Puncher-C
445 mm x 795 mm x 1 040 mm
Ca 102 kg
1 540 mm
Staple Finisher-AC
527 mm* x 623 mm x 1 099 mm
* När det extra stödet och rotationsfacket har dragits ut: 656 mm
Ca 36 kg
1 316 mm
Booklet Finisher-AC
527 mm* x 623 mm x 1 099 mm
* När det extra stödet och rotationsfacket har dragits ut: 656 mm
Ca 60 kg
1 316 mm
Staple Finisher-X
654 mm* x 765 mm x 1 040 mm
* När det extra stödet och rotationsfacket har dragits ut: 782 mm
Ca 64 kg
1 506 mm
Booklet Finisher-X
767 mm* x 765 mm x 1 040 mm
* När det extra stödet och rotationsfacket har dragits ut: 896 mm
Ca 110 kg
1 583 mm
Copy Tray-R
223 mm* x 382 mm x 175 mm
* När det extra facket är utdraget: 420 mm
Ca 1,1 kg
-
Copy Card Reader
88 mm x 96 mm x 40 mm
(exklusive monteringssats och kabel)
Cirka 200 g
(inklusive monteringssats och kabel)
-
*1 Minsta bredd som krävs för att kunna vända är maskinens (utrustningens) diagonala längd + ca 500 mm.

Installationsmiljö

Temperatur och luftfuktighet
Temperaturstigning
Ventilation
Höjningsbegränsningar

Temperatur och luftfuktighet

Installera inte maskinen på platser med hög eller låg hetta och luftfuktighet, såsom platser med vattenkran, varmvattenberedare, luftfuktare, luftkonditionering, värmelement eller kamin.
Under drift är den tillåtna luftfuktighetsintervallet 20 till 80 % (med en rumstemperatur på 10 till 30 ˚C).
Det finns en risk att pappersmatningen och bildkvaliteten kan påverkas om maskinen används på en plats som inte uppfyller dessa specifikationer.
Den tillåtna luftfuktigheten för pappersförvaring är 20 till 80% (med en rumstemperatur på 10–30 ˚C). Förvaring av papper på en plats som inte uppfyller dessa specifikationer kan påverka pappersmatning och bildkvalitet.

Temperaturstigning

Att använda en luftkonditionering under vintern eller plötsliga temperaturändringar kan ha en negativ inverkan på bildpositioneringen, då detta kan göra att pappret viks eller dras samman och orsaka fel i maskinen på grund av kondensering. För att undvika dessa problem bör du kontrollera temperaturen så att den inte överskrider 10˚C/H.

Ventilation

Säkerställ att det finns en luftväxlingsfrekvens på minst 1,5 gånger/tim och minst 110 m3 utrymme på platsen där maskinen ska installeras.
[Example]: Cirkulera luften mer än 300 m3/h vid 200 m3 utrymme.
Maskinen genererar en liten mängd ozon vid normal användning. Känsligheten för ozon varierar från person till person, men mängden ozon som avges är dock inte skadlig. Ozonnivån kan emellertid bli märkbar vid längre tids användning eller vid framställning av ett stort antal kopior, i synnerhet i dåligt ventilerade lokaler. Vi rekommenderar därför att området närmast enheten ventileras i en sådan grad att arbetsmiljön blir behaglig. Placera inte heller maskinen där utsläppet är riktat direkt mot en person.

Höjningsbegränsningar

Installera den här maskin lägre än 4000 m.
*Atmosfärtryck vid 4000 m: 607,8 hPa (referensvärde)

Strömkälla

Strömförsörjningsförhållanden
Maximal strömförbrukning

Strömförsörjningsförhållanden

Använd komponenterna inom strömförsörjningsspecifikationerna som listas nedan.
Strömförsörjningen för komponenter som inte är listade i tabellen förses av imageRUNNER ADVANCE DX 8905 / 8995 / 8986 eller andra komponenter.
Produktnamn
Strömkälla
Strömförsörjningssladd/
kontaktspecifikationer
Längden på
elsladden
imageRUNNER ADVANCE DX 8905 / 8995 / 8986
220-240 V AC, 50/60 Hz, 10 A
CEE 7/7
1900 mm ± 50 mm/2000 mm ± 50 mm
POD Deck Lite-C
220-240 V AC, 50/60 Hz, 1.2 A
CEE 7/7
1900 mm ± 50 mm/2000 mm ± 50 mm
Paper Deck Unit-E
Från huvudenhet
-
-
Staple Finisher-AG
220-240 V AC, 50/60 Hz, 8 A
CEE 7/7
2 000 mm ± 50 mm
Booklet Finisher-AG
220-240 V AC, 50/60 Hz, 8 A
CEE 7/7
2 000 mm ± 50 mm
Document Insertion Unit-R
100-240 V AC, 50/60 Hz, 1.0 A
CEE 7/7
2 000 mm ± 50 mm
Paper Folding Unit-K
Från efterbehandlaren
-
-
Inner Booklet Trimmer-A
Från efterbehandlaren
-
-
Puncher Unit-BT
Från efterbehandlaren
-
-
Puncher Unit-BU
Från efterbehandlaren
-
-
Multi Function Professional Puncher-C
230 V, 50 Hz, 2,0 A
CEE 7/7
2 400 mm
Staple Finisher-AC
Från huvudenhet
-
-
Booklet Finisher-AC
Från huvudenhet
-
-
2/4 Hole Puncher Unit-A
Från efterbehandlaren
-
-
4 Hole Puncher Unit-A
Från efterbehandlaren
-
-
Staple Finisher-X
100-240 V AC, 50/60 Hz, 2.8 A
CEE 7/7
2 000 mm ± 50 mm
Booklet Finisher-X
100-240 V AC, 50/60 Hz, 2.8 A
CEE 7/7
2 000 mm ± 50 mm
Puncher Unit-BG
Från efterbehandlaren
-
-
Puncher Unit-BH
Från efterbehandlaren
-
-
Inner Booklet Trimmer-A
Från efterbehandlaren
-
-

Maximal strömförbrukning

Maximal strömförbrukning av imageRUNNER ADVANCE DX 8905 / 8995 / 8986 och andra komponenter listas nedan.
Produktnamn
Maximal strömförbrukning
imageRUNNER ADVANCE DX 8905 / 8995 / 8986
2400 W eller mindre *1
POD Deck Lite-C
480 W eller mindre
Paper Deck Unit-E
Ingår i huvudenhetens maximala energiförbrukning (cirka 44 W)
Staple Finisher-AG
500 W eller mindre
Booklet Finisher-AG
500 W eller mindre
Document Insertion Unit-R
120 W eller mindre
Paper Folding Unit-K
Inkluderat i efterbehandlaren
Booklet Trimmer-G
300 W eller mindre
Puncher Unit-BT
Inkluderat i efterbehandlaren
Puncher Unit-BU
Inkluderat i efterbehandlaren
Multi Function Professional Puncher-C
480 W eller mindre
Staple Finisher-AC
Inkluderat i huvudenheten
Booklet Finisher-AC
Inkluderat i huvudenheten
2/4 Hole Puncher Unit-A
Inkluderat i efterbehandlaren
4 Hole Puncher Unit-A
Inkluderat i efterbehandlaren
Staple Finisher-X
311 W (inklusive hålslagsenhet)
Booklet Finisher-X
384 W (inklusive hålslagsenhet och Inner Booklet Trimmer-A)
*1 Inkluderar alla tillbehör som får sin ström från huvudenheten
E32S-008
