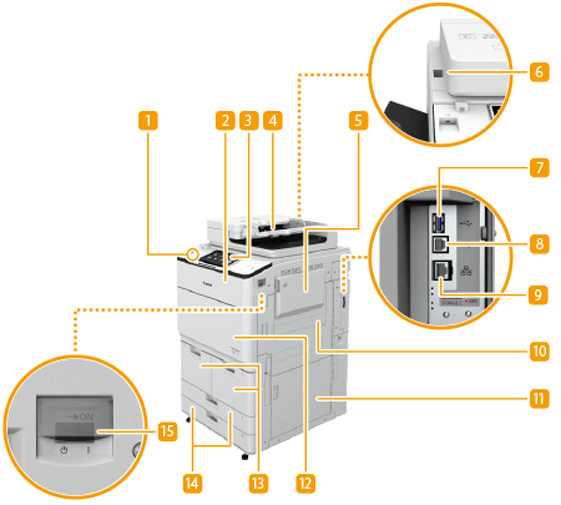

Przednia strona
Port USB (przednia ściana urządzenia)
Można podłączyć np. nośniki pamięci USB do urządzenia. Podłączanie nośnika pamięci USB
Urządzenie obsługuje zasilanie o maksymalnych parametrach 5 V i 500 mA. Podłączanie urządzenia wymagającego zasilania o wyższych parametrach może spowodować uszkodzenie urządzenia.
Niektóre nośniki pamięci mogą uniemożliwiać prawidłowe zapisanie danych.
Port USB (przednia ściana urządzenia) obsługuje standard USB 2.0.
Pokrywa wymiany tonera
Otwórz pokrywę, gdy wymieniasz zasobnik z tonerem. Wymiana zasobnika z tonerem
Panel sterowania
Panel sterowania składa się ze wskaźników i ekranu dotykowego. Za jego pomocą można wykonywać wszystkie operacje i konfigurować ustawienia.
Podajnik
Automatycznie umieszcza w urządzeniu dokumenty do zeskanowania. Gdy w podajniku umieszczonych zostanie kilka arkuszy, dokumenty mogą być skanowane w sposób ciągły. Podajnik
Taca wielofunkcyjna
Papier ładuje się do tacy uniwersalnej, gdy używany ma być format papieru inny niż znajdujący się w szufladzie/zasobniku na papier.
Pojemnik do przechowywania szmatki do czyszczenia szkła
Należy przechowywać w tym pojemniku szmatkę niezbędną do czyszczenia szklanej płyty.
Port USB (prawa strona jednostki głównej)
Do urządzenia można podłączyć komponenty, takie jak zewnętrzny dysk twardy. Tworzenie kopii zapasowej/przywracanie danych
Jeżeli wybrano ustawienie <Sieć przewodowa LAN> opcji <Linia podrzędna> w <Wybierz interfejs>, podłącz tutaj przejściówkę USB-LAN. Podłączanie do przewodowej sieci LAN linii podrzędnej
Urządzenie obsługuje zasilanie o maksymalnych parametrach 5 V i 900 mA. Podłączanie urządzenia wymagającego zasilania o wyższych parametrach może spowodować uszkodzenie urządzenia.
Port USB (prawa strona tylnej ściany urządzenia) obsługuje standard USB 3.0.
Złącze USB
Umożliwia podłączenie kabla USB, za pośrednictwem którego nawiązane zostanie połączenie między urządzeniem i komputerem.
Port USB urządzenia obsługuje standard USB 2.0.
Port LAN
Umożliwia podłączenie urządzenia do routera przewodowego LAN lub innego sprzętu za pomocą kabla LAN Ustawianie środowiska sieciowego
Prawa górna pokrywa jednostki głównej
Pokrywę tę należy otwierać wtedy, gdy we wnętrzu urządzenia zablokuje się papier.Papier blokuje się wewnątrz prawej pokrywy jednostki głównej
Prawa dolna pokrywa jednostki głównej
Pokrywę tę należy otwierać wtedy, gdy we wnętrzu urządzenia zablokuje się papier.Papier blokuje się wewnątrz prawej pokrywy jednostki głównej
Przednia pokrywa jednostki głównej
Pokrywę tę należy otwierać, gdy zablokuje się papier. Usuwanie zaciętego papieru
Zasobnik na papier 1/2
Załadować papier, który jest najczęściej wykorzystywany. Zasobnik/szuflada na papier
Szuflada na papier 1/2
Załadować papier, który jest najczęściej wykorzystywany. Można załadować papier, którego nie można załadować do zasobników na papier. Zasobnik/szuflada na papier
Przycisk zasilania
Nacisnąć na przycisk zasilania podczas włączania i wyłączania urządzenia.
|
Aby uzyskać więcej informacji na temat konfiguracji wyposażenia opcjonalnego dołączonego do urządzenia, patrz Opcje. |
Podłączanie nośnika pamięci USB
Możesz podłączyć nośnik pamięci USB do portu USB urządzenia, który znajduje się po lewej stronie panelu sterowania i wydrukować dane zapisane na tym nośniku. Na nośniku pamięci USB można również bezpośrednio zapisać zeskanowane za pomocą urządzenia dokumenty.
 |
Przed podłączeniem nośnika USB do urządzenia należy sprawdzić, czy jego złącze jest prawidłowo ustawione względem złącza w urządzeniu. Próby podłączenia nośnika USB do urządzenia w sposób nieprawidłowy mogą skutkować uszkodzeniem złącza nośnika lub urządzenia. Podczas wyjmowania nośnika z portu USB należy postępować zgodnie z odpowiednią procedurą. Odłączanie nośnika pamięci Niezastosowanie się do tej procedury może skutkować uszkodzeniem nośnika USB lub urządzenia. Możesz użyć nośnika pamięci USB z systemem plików FAT32 (do 32 GB) lub exFAT (do 2 TB). |
|
Urządzenia nieobsługiwane i ich eksploatacjaNośnik z funkcjami zabezpieczającymi Nośniki pamięci, które nie spełniają specyfikacji portu USB Czytniki kart podłączone do portu USB Podłączanie nośnika z wykorzystaniem przewodu przedłużającego Podłączenie nośnika pamięci poprzez hub USB |
