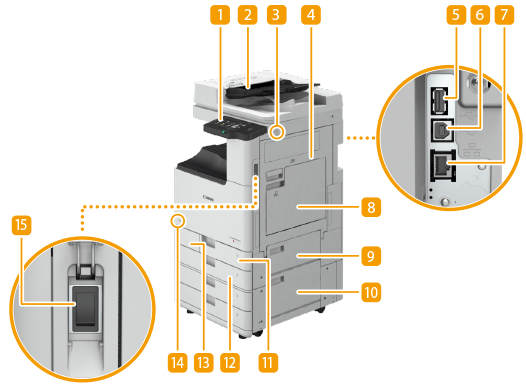

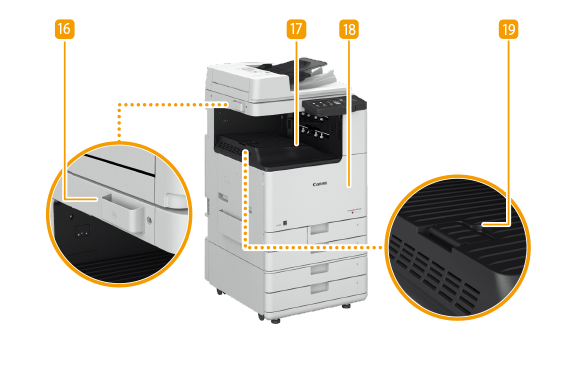

Partea frontală
/b_T02600.gif)
/b_T02843.gif)
Panoul de control
Panoul de control constă din indicatoare și afișajul panoului tactil. Puteţi efectua toate operaţiile şi puteţi specifica setările de la panoul de control.
Alimentator
Alimentează automat documentele originale în aparat pentru scanare. Când încărcaţi două sau mai multe coli în alimentator, documentele originale pot fi scanate continuu. Alimentator cu dublă trecere față-verso
Port USB (Partea din dreapta faţă a aparatului)
Puteţi conecta dispozitive, cum ar fi un dispozitiv de memorie USB la aparat. Conectarea unui dispozitiv de memorie USB
Aparatul poate livra o putere de maximum 5 V la 500 mA. Conectarea unui dispozitiv care necesită o putere mai mare poate deteriora aparatul.
Unele tipuri de suporturi media nu pot salva datele corect.
Portul USB (partea din dreapta faţă a aparatului) este compatibil cu USB 2.0.
Capacul din dreapta a unităţii principale
Deschideţi acest capac când deblocaţi hârtia din interiorul aparatului. Blocaje de hârtie într-o sursă de hârtie
Port USB (partea din dreapta spate a aparatului)
Puteţi să conectaţi la aparat dispozitive precum un disc de stocare extern.
Când opțiunea <Reţea cu fir> este selectată pentru <Linie secundară> în <Selectare Interfaţă>, conectați un adaptor USB-LAN. Conectarea la o reţea LAN cu fir pentru linia secundară
Aparatul poate livra o putere de maximum 5 V la 900 mA. Conectarea unui dispozitiv care necesită o putere mai mare poate deteriora aparatul.
Portul USB (partea din dreapta spate a aparatului) este compatibil cu USB 3.0.
Conector USB
Conectaţi un cablu USB când conectaţi aparatul la un calculator.
Conectorul USB este compatibil cu USB 2.0.
Port LAN
Conectaţi un cablu LAN când conectaţi aparatul la un router LAN cu fir etc. Configurarea mediului de reţea
Tavă multifuncţională
Încărcaţi hârtia în tava universală când doriţi să folosiţi un tip de hârtie diferit de cel încărcat în sertarul pentru hârtie.
Capacul din dreapta sus al sertarului pentru hârtie
Deschideţi acest capac când deblocaţi hârtia din interiorul aparatului. Blocaje de hârtie într-o sursă de hârtie
Capacul din dreapta jos al sertarului pentru hârtie
Deschideţi acest capac când deblocaţi hârtia din interiorul aparatului. Blocaje de hârtie într-o sursă de hârtie
Sertar pentru hârtie 1
Încărcaţi tipul de hârtie pe care îl utilizaţi frecvent. Sertar pentru hârtie
Sertar pentru hârtie 2
Încărcaţi tipul de hârtie pe care îl utilizaţi frecvent. Puteţi încărca hârtie care nu poate fi încărcată în sertarul pentru hârtie 1, cum ar fi A3. Sertar pentru hârtie
Capac recipient toner rezidual
Deschideţi acest capac când înlocuiţi recipientul de toner rezidual. Înlocuirea recipientului de toner rezidual
Codul tonerului
Acest cod indică tipul de toner original care poate fi folosit cu echipamentul. Folosiţi toner cu un cod care coincide cu cel de pe partea frontală a echipamentului.
Întrerupător alimentare
Apăsaţi întrerupătorul de alimentare pentru a porni sau a opri aparatul.
Cutia pentru depozitarea foilor pentru curăţarea sticlei
Folosiţi această cutie pentru a stoca foile de curăţare a platanului de sticlă.
Tavă de ieşire
Hârtia este scoasă aici la finalizarea imprimării. Sunt acceptate funcţiile de sortare, grupare şi de rotire cu 90 de grade.
Capacul frontal al unităţii principale
Deschideţi acest capac la înlocuirea cartuşului de toner, a tamburului sau la curăţarea sticlei rezistente la praf.
Înlocuirea cartuşului de toner
Înlocuirea cartuşului de toner
Suport hârtie tavă de ieșire
Ridicați acest suport astfel încât hârtia imprimată să nu cadă.
|
|
|
Pentru mai multe informaţii despre configuraţia echipamentului opţional instalat pe aparat, consultaţi Opţiuni.
|
Conectarea unui dispozitiv de memorie USB
Puteţi conecta un dispozitiv de memorie USB la porturile USB localizate în partea dreaptă a aparatului şi puteţi imprima direct date de pe dispozitivul de memorie USB. De asemenea, documentele originale scanate folosind aparatul pot fi salvate direct pe dispozitivul de memorie USB. Lucrul cu datele în suporturi de memorie
|
|
Asiguraţi-vă că dispozitivul de memorie USB este orientat corespunzător la conectarea acestuia la aparat. Dacă nu este conectat corespunzător, poate cauza defectarea dispozitivului de memorie USB sau a aparatului.
Urmaţi procedura corespunzătoare la scoaterea dispozitivului de memorie USB. Scoaterea suportului de memorie Nerespectarea acestei instrucţiuni poate cauza defectarea dispozitivului de memorie USB sau a aparatului.
Puteți utiliza un dispozitiv de memorie USB cu un sistem de fișiere FAT32 (până la 32 GB) sau exFAT (până la 2 TB).
|
|
|
Dispozitive şi utilizări neacceptateSuporturi de memorie cu funcţii de securitate
Suportul de memorie care nu îndeplineşte specificaţia USB
Cititoare de carduri de memorie conectate prin USB
Conectarea suportului de memorie printr-un prelungitor
Conectarea suportului de memorie printr-un hub USB
|
