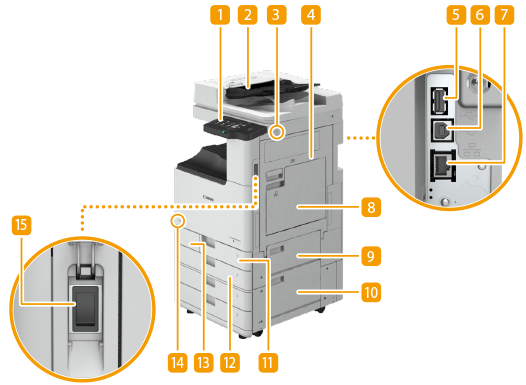

Ön Taraf
/b_T02600.gif)
/b_T02843.gif)
Kumanda paneli
Kumanda paneli göstergelerden ve dokunmatik panel ekranından oluşur. Kumanda panelinden tüm işlemleri gerçekleştirebilir ve ayarları belirtebilirsiniz.
Besleyici
Orijinalleri, tarama için makineye otomatik olarak besler. Besleyiciye iki veya daha fazla yaprak yüklendiğinde, orijinaller kesintisiz şekilde taranabilir. 2 Taraflı Çift Geçişli Besleyici
USB bağlantı noktası (Makinenin sağ ön tarafı)
USB bellek aygıtı gibi aygıtları makineye bağlayabilirsiniz. USB Bellek Aygıtının Bağlanması
Makine, maksimum 5 V 500 mA güç sağlayabilir. Daha fazla güç gerektiren bir cihaz bağlamak, makineye zarar verebilir.
Bazı bellek ortamları verileri doğru şekilde kaydedemeyebilir.
USB bağlantı noktası (makinenin sağ ön tarafı), USB 2.0'ı destekler.
Ana ünitenin sağ kapağı
Makinenin içindeki kağıt sıkışmasını giderirken bu kapağı açın. Kağıt Kaynağındaki Kağıt Sıkışmaları
USB bağlantı noktası (Makinenin sağ arka tarafı)
Harici depolama diski gibi cihazları makineye bağlayabilirsiniz.
<Arabirim Seçin> içinde <Alt Hat> için <Kablolu LAN> seçildiğinde, buraya bir USB-LAN adaptörü bağlayın. Alt Hat için Kablolu LAN'a Bağlanma
Makine, maksimum 5 V 900 mA güç sağlayabilir. Daha fazla güç gerektiren bir cihaz bağlamak, makineye zarar verebilir.
USB bağlantı noktası (makinenin sağ arka tarafı), USB 3.0'ı destekler.
USB konektörü
Makine ile bir bilgisayarı bağlarken USB kablosu kullanın.
USB konektörü USB 2.0'ı destekler.
LAN bağlantı noktası
Makineyi kablolu LAN yönlendiricisi gibi bir aygıta bağlarken LAN kablosu bağlayın Ağ Ortamını Ayarlama
Çok amaçlı tepsi
Kağıt çekmecesine yüklenenden farklı türde bir kağıt kullanmak istiyorsanız, çok amaçlı tepsiye kağıt yükleyin.
Kağıt çekmecesinin sağ üst kapağı
Makinenin içindeki kağıt sıkışmasını giderirken bu kapağı açın. Kağıt Kaynağındaki Kağıt Sıkışmaları
Kağıt çekmecesinin sağ alt kapağı
Makinenin içindeki kağıt sıkışmasını giderirken bu kapağı açın. Kağıt Kaynağındaki Kağıt Sıkışmaları
Kağıt çekmecesi 1
Sık olarak kullandığınız kağıt türünü yükleyin. Kağıt Çekmecesi
Kağıt çekmecesi 2
Sık olarak kullandığınız kağıt türünü yükleyin. A3 boyutundaki kağıtlar gibi kağıt çekmecesi 1'e yüklenemeyen kağıtları yükleyebilirsiniz. Kağıt Çekmecesi
Atık toner kabı tepsisi
Atık toner kabını değiştirirken bu kapağı açın. Atık Toner Kabını Değiştirme
Toner Kodu
Bu kod, makine ile kullanılabilen orijinal tonerin tipini gösterir. Makinenin ön kapağı üzerindeki kodla aynı harfleri içeren koda sahip bir toner kullanın.
Güç anahtarı
Makineyi açarken veya kapatırken güç anahtarına basın.

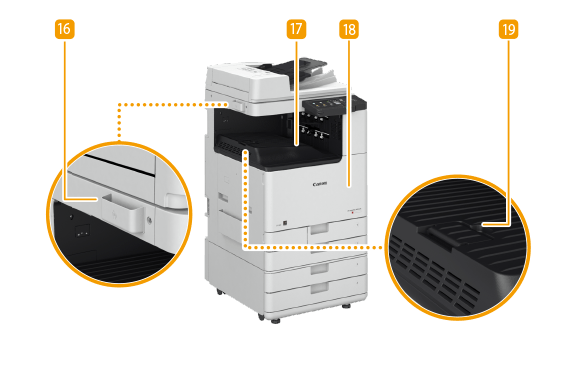

Cam temizleme kağıdı saklama kutusu
Bu kutuyu plaka camını temizlemek için kağıt saklamak için kullanın.
Çıktı tepsisi
Yazdırma işlemi tamamlandığında kağıtlar buradan çıkar. Harmanlama, Gruplama ve 90 Derece Döndürme işlevleri desteklenir.
Ana ünitenin ön kapağı
Toner kartuşunu ve dram ünitesini değiştirirken veya toz geçirmez camı temizlerken bu kapağı açın.
Toner Kartuşunu Değiştirme
Toner Kartuşunu Değiştirme
Çıkış tepsisi kağıt destekleyici
Basılan kağıdın düşmemesi için bu destekleyiciyi kaldırın.
|
|
|
Makineye takılı isteğe bağlı ekipmanların yapılandırılması hakkında bilgi için bkz. Seçenekler.
|
USB Bellek Aygıtının Bağlanması
Makinenin sağ ön tarafında bulunan USB bağlantı noktalarına bir USB bellek aygıtı bağlayabilirsiniz ve verileri doğrudan USB bellek aygıtından yazdırabilirsiniz. Makine kullanılarak taranan orijinaller doğrudan USB bellek aygıtına da kaydedilebilir. Bellek Ortamındaki Verilerle Çalışma
|
|
USB bellek aygıtını makineye bağlarken doğru yönde olduğundan emin olun. Doğru bir şekilde bağlanmazsa USB bellek aygıtının veya makinenin arızalanmasına neden olabilir.
USB bellek cihazını çıkarırken, doğru yordamı izlediğinizden emin olun. Bellek ortamını çıkarma Aksi halde bu, USB bellek aygıtının veya makinenin arızalanmasına neden olabilir.
FAT32 (en fazla 32 GB) veya exFAT (en fazla 2 TB) dosya sistemine sahip bir USB bellek cihazı kullanabilirsiniz.
|
|
|
Desteklenmeyen aygıtlar ve kullanımlarGüvenlik işlevlerine sahip bellek ortamı
USB özelliklerini karşılamayan bellek ortamı
USB ile bağlanan bellek kartı okuyucuları
Bellek ortamını uzatma kablosuyla bağlama
Bellek ortamını USB hub birimiyle bağlama
|
