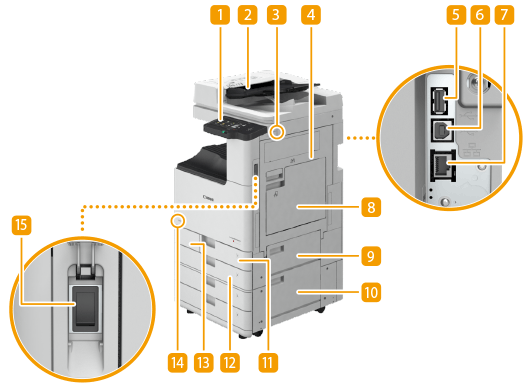

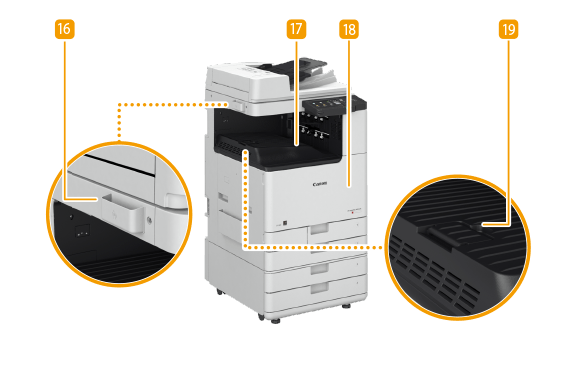

Predná strana
/b_T02600.gif)
/b_T02843.gif)
Ovládací panel
Ovládací panel pozostáva z indikátorov a displeja dotykového panela. Z ovládacieho panela môžete vykonávať všetky operácie a špecifikovať nastavenia.
Podávač
Automaticky podáva originály do zariadenia na skenovanie. Keď sú v podávači minimálne dva hárky, originály sa môžu skenovať nepretržite.
Port USB (na pravej prednej strane zariadenia)
K zariadeniu môžete pripojiť iné zariadenia, napríklad pamäťové zariadenie USB. Pripojenie pamäťového zariadenia USB
Zariadenie dokáže dodávať maximálny výkon 5 V, 500 mA. Pri pripojení zariadenia, ktoré vyžaduje vyšší výkon, sa môže zariadenie poškodiť.
Niektoré typy pamäťových médií nemusia ukladať údaje správne.
Port USB (na pravej prednej strane zariadenia) podporuje štandard USB 2.0.
Pravý kryt hlavnej jednotky
Tento kryt otvorte pri odstraňovaní zachyteného papiera vnútri zariadenia. Zaseknutý papier v zdroji papiera
Port USB (pravá zadná strana zariadenia)
K zariadeniu môžete pripojiť iné zariadenia, napríklad externý úložný disk.
Keď vyberiete možnosť <Káblová sieť LAN> v položke <Vedľajšia linka> v časti <Vybrať rozhranie>, tu pripojte adaptér USB-LAN. Pripojenie ku káblovej sieti LAN pre vedľajšiu linku
Zariadenie dokáže dodávať maximálny výkon 5 V, 900 mA. Pri pripojení zariadenia, ktoré vyžaduje vyšší výkon, sa môže zariadenie poškodiť.
Port USB (pravá zadná strana zariadenia) podporuje USB 3.0.
Konektor USB
Na pripojenie zariadenia k počítaču použite USB kábel.
Konektor USB podporuje štandard USB 2.0.
Port LAN
Pripojte kábel LAN počas pripájania zariadenia k smerovaču káblovej siete LAN a pod. Nastavenie sieťového prostredia
Mnohoúčelový priečinok
Keď chcete použiť iný typ papiera, než je papier vložený v zásuvke na papier, vložte papier do mnohoúčelového priečinka.
Pravý horný kryt zásuvky na papier
Tento kryt otvorte pri odstraňovaní zachyteného papiera vnútri zariadenia. Zaseknutý papier v zdroji papiera
Pravý dolný kryt zásuvky na papier
Tento kryt otvorte pri odstraňovaní zachyteného papiera vnútri zariadenia. Zaseknutý papier v zdroji papiera
Zásuvka na papier 1
Vložte typ papiera, ktorý často používate. Zásuvka na papier
Zásuvka na papier 2
Vložte typ papiera, ktorý často používate. Môžete vložiť papier, ktorý sa nedá vložiť do zásuvky na papier 1, napríklad papier formátu A3. Zásuvka na papier
Kryt zásobníka spotrebovaného tonera
Pri výmene zásobníka spotrebovaného tonera otvorte tento kryt. Výmena zásobníka spotrebovaného tonera
Kód tonera
Tento kód označuje typ originálneho tonera, ktorý možno používať so zariadením. Použite toner s kódom, ktorý obsahuje rovnaké písmená ako kód na prednom kryte zariadenia.
Vypínač
Vypínač stlačte pri zapínaní alebo vypínaní zariadenia.
Škatuľa na uskladnenie čistiaceho listu na sklo
Použite túto škatuľu na uskladnenie listov na čistenie kopírovacej dosky.
Výstupný priečinok
Sem vychádza vytlačený papier. Podporované je používanie funkcií triedenia, zoskupenia a otočenia o 90 stupňov.
Predný kryt hlavnej jednotky
Tento kryt otvorte pri výmene tonerovej kazety, bubnovej jednotky alebo pri čistení prachotesného skla.
Výmena tonerovej kazety
Výmena tonerovej kazety
Nosič papiera výstupného priečinka
Nadvihnite tento nosič, aby vytlačený papier nepadal na zem.
|
|
|
Ďalšie informácie o konfigurácii voliteľného vybavenia nainštalovaného v zariadení nájdete v časti Voľby.
|
Pripojenie pamäťového zariadenia USB
K portom USB na pravej strane zariadenia môžete pripojiť pamäťové zariadenie USB a priamo z neho tlačiť údaje. Originály naskenované pomocou zariadenia môžete aj priamo uložiť na pamäťové zariadenie USB. Práca s údajmi v pamäťových médiách
|
|
Počas pripájania pamäťového zariadenia USB k zariadení overte správnosť orientácie zariadenia. V prípade nesprávnej orientácie môže dôjsť k poruche pamäťového zariadenia USB alebo zariadenia.
Počas odpájania pamäťového zariadenia USB postupujte podľa správnych pokynov. Odobratie pamäťového média V opačnom prípade môže dôjsť k poruche pamäťového zariadenia USB alebo zariadenia.
Môžete použiť pamäťové zariadenie USB so systémom súborov FAT32 (až 32 GB) alebo exFAT (až 2 TB).
|
|
|
Nepodporované zariadenia a spôsoby používaniaPamäťové médium s bezpečnostnými funkciami
Pamäťové médium, ktoré nie je v súlade so špecifikáciou USB
Čítačky pamäťových kariet pripojené cez USB
Pripojenie pamäťového média prostredníctvom predlžovacieho kábla
Pripojenie pamäťového média prostredníctvom rozbočovača USB
|
