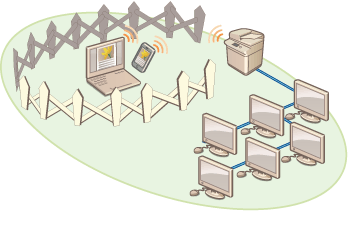

Створення двомережевого середовища
Використовуєте окремі апарати в кожному відділі або на кожному поверсі однієї офісної будівлі з міркувань безпеки?
Окрім одинарних з’єднань із дротовою або бездротовою локальною мережею, цей апарат підтримує двомережеві середовища, що використовують дротову й бездротову локальні мережі або дротову мережу разом з іншою дротовою через адаптер USB-LAN*. Це спрощує створення мережевих середовищ, де працівники використовують головну лінію, а клієнти – додаткову лінію з обмеженими функціональними можливостями. Це також сприяє скороченню витрат, оскільки немає необхідності встановлювати окремий апарат для кожного мережевого середовища.
* Для отримання відомостей про підтримувані адаптери USB-LAN зверніться до свого дилера або співробітника сервісного центру.
На цьому апараті й у посібнику користувача основна дротова локальна мережа в двомережевому середовищі називається «головною лінією». Другорядна бездротова локальна мережа або інша дротова локальна мережа називається «додатковою лінією».
Процедура налаштування параметрів, потрібних для двомережевого середовища
У двомережевому середовищі головна й додаткова лінії мають окремі параметри. У цьому розділі описано параметри, необхідні для мережі додаткової лінії.
|
|
|
За потреби вкажіть параметри дротової/бездротової локальної мережі, спільні для головної та додаткової ліній.
Підключення до дротової локальної мережі Підключення до бездротової локальної мережі |
|
Крок 1
|
|
|
Виберіть використання «бездротової локальної мережі та дротової локальної мережі» або «дротової локальної мережі та іншої дротової локальної мережі».
|
|
|
Крок 2
|
|
|
Укажіть параметри адреси IPv4 в розділі <Параметри IP-адреси> в меню <Параметри запасного каналу>. Якщо використовується статична маршрутизація, також установіть адресу шлюзу.
|
|
|
Крок 3
|
|
|
Установіть цей параметр, якщо для додаткової лінії використовується дротова локальна мережа через адаптер USB-LAN.
* Укажіть потрібні параметри відповідно до свого середовища.
|
|
|
Крок 4
|
|
|
Зареєструйте номери портів функцій для використання/обмеження в параметрах брандмауера додаткової лінії.
* Укажіть потрібні параметри відповідно до свого середовища.
|
|
|
Крок 5
|
|
|
Установіть статичну маршрутизацію під час підключення до іншої мережі через маршрутизатор.
* Укажіть потрібні параметри відповідно до свого середовища.
|
|
|
Крок 6
|
|
|
Установіть цей параметр у разі виконання певного обміну системними даними, наприклад під час доступу до сервера розповсюдження мікропрограми в середовищах, де не можна використовувати визначення імен DNS або мережеві підключення через проксі-сервер.
* Укажіть потрібні параметри відповідно до свого середовища.
|
Застереження в разі використання додаткової лінії
Для головної лінії можна використовувати всі мережеві функції, установлені в апараті. Однак функції, які можна використовувати з додатковою лінією, обмежені.
|
|
Параметри DNS-сервера та WINS-сервера не можна використовувати одночасно з головною лінією.
<Параметри адреси DNS-сервера> та <Параметри проксі-сервера> в розділі <Параметри обміну даними в системі> можна використовувати лише для певного обміну системними даними, як-от використання додаткової лінії для доступу до сервера розповсюдження мікропрограми. Якщо DNS-сервер або проксі-сервер для додаткової лінії використовується для задач, відмінних від обміну системними даними, зареєструйте адреси й номери портів для використання з додатковою лінією в параметрах головної лінії.
Настроювання параметрів DNS Налаштування проксі-сервера |
Функції, недоступні для додаткової лінії
Наведені нижче мережеві функції не можна використовувати з додатковою лінією.
Параметри адреси IPv6
Автентифікація IEEE802.1X
IPSec
NetBIOS
FTP (АКТИВНИЙ режим)
Налаштування параметрів DHCP
Параметри динамічного оновлення DNS
Параметри багатоадресного виявлення
Налаштування IP-адреси через AutoIP
Перегляд з використанням протоколу SMB
Наведені нижче функції та послуги неможливо використовувати відповідно до зазначених вище обмежень.
Створення системи друку/обліку, яка виконує підключення до сервера за допомогою прикладної програми MEAP
Створення системи автентифікації для сервера Active Directory
Надсилання файлів із використанням визначення імен DNS або NetBIOS із протоколу SMB або WebDAV*1
Автоматичне виявлення інших багатофункціональних принтерів із боку додаткової лінії за допомогою багатоадресного виявлення*1
Функції, що використовують IP-адресу головної лінії, як-от наведені нижче
[Security Policy Settings]
<Зробити віддалену адресну книгу відкритою>
Пакетний імпорт/експорт
Візуальне повідомлення
Віддалений факс (клієнт)
Color Network ScanGear 2
Універсальний друк
*1 Необхідно прямо вказати IP-адресу.
