Upravljačka ploča
Upravljačku ploču koristite za rad s uređajem i konfiguraciju postavki.

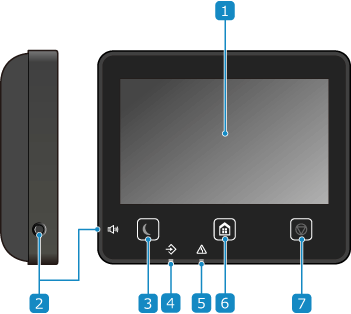

Upravljačka ploča za Model s dodirnim zaslonom
|
Ako je prikaz na zaslonu teško vidljiv, podesite kut upravljačke ploče, kao što je prikazano zdesna.
|
|
Zaslon
Prikazuje zaslone za rad s funkcijama, iskorištenost, poruke i druge informacije. Ovim se dodirnim zaslonom može upravljati izravnim dodirivanjem zaslona prstom. Uporaba upravljačke ploče
Tipka Jačina zvuka (
)
Podešava glasnoću. Prilagodba glasnoće
Tipka za uštedu energije (
)
Prebacuje uređaj u stanje mirovanja radi smanjenja potrošnje energije. U stanju mirovanja tipka svijetli žutozeleno. Smanjenje potrošnje energije (stanje mirovanja)
svijetli žutozeleno. Smanjenje potrošnje energije (stanje mirovanja)
Indikator podataka
Treperi tijekom izvođenja operacije poput npr. ispisa, a svijetli kada podaci čekaju na obradu.
Indikator pogreške
Treperi ili počinje svijetliti kada dođe do zaglavljivanja papira ili neke druge pogreške.
Tipka Početni zaslon (
)
Prikazuje [Početni zaslon]. Zaslon [Početni zaslon]
Tipka za zaustavljanje (
)
Otkazuje operaciju koja je u tijeku.

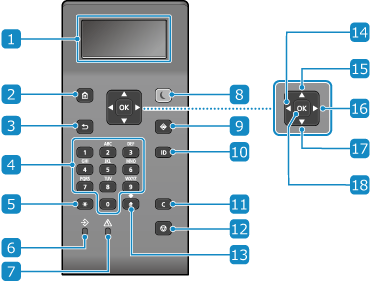

Upravljačka ploča za Model s crno-bijelim LCD-om
Zaslon
Prikazuje zaslone za rad s funkcijama, iskorištenost, poruke i druge informacije. Uporaba upravljačke ploče
Tipka za početni zaslon ()
Prikazuje [Početni zaslon]. Zaslon [Početni zaslon]
Tipka za povratak (
)
Služi za vraćanje na prethodni zaslon.
Numeričke tipke (od
do
)
Služe za unos brojki ili znakova. Unos znakova putem upravljačke ploče (Model s crno-bijelim LCD-om)
Tipka za velika slova / mala slova / numeričke tipke (
)
Služi za promjenu vrste znakova.
Indikator podataka
Treperi tijekom izvođenja operacije poput npr. ispisa, a svijetli kada podaci čekaju na obradu.
Indikator pogreške
Treperi ili počinje svijetliti kada dođe do zaglavljivanja papira ili neke druge pogreške.
Tipka za uštedu energije (
)
Prebacuje uređaj u stanje mirovanja radi smanjenja potrošnje energije. U stanju mirovanja tipka svijetli žutozeleno. Smanjenje potrošnje energije (stanje mirovanja)
svijetli žutozeleno. Smanjenje potrošnje energije (stanje mirovanja)
Tipka za nadzor stanja (
)
Provjerite informacije o uređaju, upotrebu i zapisnike, mrežne postavke i informacije o pogreškama. [Nadzor statusa] Zaslon uređaja Model s crno-bijelim LCD-om
ID tipka (
)
Pritisnite nakon unosa ID-ja i PIN-a da biste se prijavili ako su omogućeni upravljanje pomoću ID-ja odjela i ID upravitelja sustava. Nakon što završite s upotrebom uređaja ponovno pritisnite tu tipku da biste se odjavili. Prijava na uređaj
Tipka za brisanje (
)
Služi za brisanje unesenih brojki i teksta.
Tipka za zaustavljanje (
)
Služi za otkazivanje ispisa i drugih operacija.
Tipka za simbole (
)
Služi za unos simbola. Unos znakova putem upravljačke ploče (Model s crno-bijelim LCD-om)
Tipka za pomicanje ulijevo (
)
Služi za vraćanje na prethodni zaslon. Pritisnite da biste pri unosu teksta pokazivač premjestili ulijevo.
Tipka za pomicanje prema gore (
)
Služi za odabir gornje stavke i povisuje vrijednost na klizaču.
Tipka za pomicanje udesno (
)
Služi za pomicanje na sljedeći zaslon. Pritisnite da biste pri unosu teksta pokazivač premjestili udesno.
Tipka za pomicanje prema dolje (
)
Služi za odabir donje stavke i snizuje vrijednost na klizaču.
Tipka OK (
)
Služi za potvrđivanje postavki i odabranih pojedinosti.
