Réglage des paramètres d'élimination statique sur le panneau de commande de l'éliminateur statique
|
Lors de l'impression sur un papier autre que Transp., Film translucide, Film transp., Synthétique (polypropylène), ou Synthétique (polyester), réglez la valeur sur " 00 " pour imprimer. |
Préparation
1
Spécifier le réglage de la sortie papier.
Impression recto : Face vers le haut
Impression recto verso : Face vers le bas (Face vers le haut uniquement lors de l'impression à l'aide de Film transp.)
Impression recto verso : Face vers le bas (Face vers le haut uniquement lors de l'impression à l'aide de Film transp.)
2
Confirmer la valeur approximative de l'ajustement de l'élimination de l'électricité statique en fonction de l'environnement d'utilisation.
Impression recto
Environnement | Valeur de l'ajustement de l'élimination de l'électricité statique | |
Valeur approximative | Valeur maximale | |
Basse température, faible humidité | 40 | 65 |
Température normale, humidité normale | 30 | 50 |
Température élevée, humidité élevée | 5 | 40 |
Impression recto-verso
Environnement | Valeur de l'ajustement de l'élimination de l'électricité statique | |
Valeur approximative | Valeur maximale | |
Basse température, faible humidité | 25 | 50 |
Température normale, humidité normale | 20 | 40 |
Température élevée, humidité élevée | 5 | 30 |
 |
Pour déterminer les caractéristiques de température et d'humidité de l'environnement d'utilisation actuel, reportez-vous au graphique suivant.  |
3
Réglez les cadrans de réglage sur la "valeur approximative" de la valeur de l'ajustement de l'élimination de l'électricité statique.
Exemple : lors d'une impression recto dans un environnement à température et humidité normales
4
Modifiez les cadrans de réglage en suivant les étapes indiquées dans "Ajustement à l'aide d'un instrument de mesure de l'électricité statique" ou "Ajustement sans utiliser un instrument de mesure de l'électricité statique".

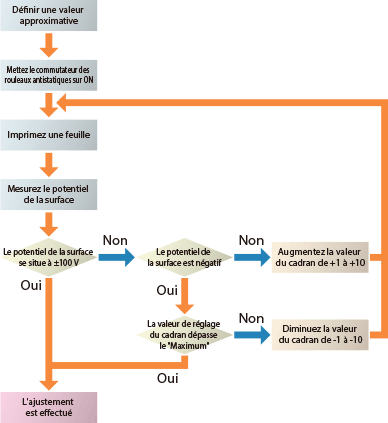

Ajustement à l'aide d'un instrument de mesure de l'électricité statique
|
Pour connaître l'instrument de mesure de l'électricité statique recommandé, contactez votre revendeur ou votre représentant. Modifiez les cadrans de réglage dans la plage comprise entre 00 et 65. |
1
Modifiez les cadrans de réglage comme suit "Préparation".
2
Mettez le Commutateur des rouleaux antistatiques sur "ON".
3
Chargez le papier que vous souhaitez utiliser dans une cassette à papier et imprimez une seule page parmi les images que vous souhaitez imprimer.
Lors de l'impression recto, spécifiez le paramètre de sortie face vers le haut*.
* Lorsque vous utilisez Film transp., spécifiez le réglage de sortie face vers le bas.
4
Déplacez le papier imprimé sur une plaque métallique ou un tapis conducteur mis à la terre sans changer les faces.
Déplacez le papier de sortie sur une plaque métallique ou sur un tapis conducteur mis à la terre sans changer les faces.
La surface du panneau métallique ne doit pas être recouverte d'une couche isolée.
5
Mesurez le potentiel de surface du papier dans les dix secondes qui suivent la pose du papier sur la plaque métallique ou sur le tapis conducteur.
Afin de mesurer avec précision le potentiel de surface du papier, placez le papier sur la plaque métallique ou sur le tapis conducteur et effectuez la mesure peu après la sortie du papier (environ dans les dix secondes).
Effectuez la mesure à l'endroit où le papier et la plaque métallique ou le tapis conducteur mis à la terre se touchent étroitement.
Effectuez la mesure en maintenant la distance entre le papier et l'instrument de mesure de l'électricité statique à la distance recommandée pour l'instrument de mesure de l'électricité statique que vous utilisez.
6
Confirmez le potentiel électrique mesuré et modifier les cadrans de réglage pour ajuster la valeur de l'ajustement de l'élimination de l'électricité statique.
Potentiel de surface | Méthode modification |
Dans la limite de ±100 V | L'ajustement est effectué |
Moins de -100 V | Augmenter la valeur du cadran de réglage. |
Plus de +100 V | Diminuez la valeur du cadran de réglage. |
7
Répétez les étapes 3 à 6 et vérifiez à nouveau si le potentiel de surface se situe à ±100 V.
|
Modifiez les cadrans de réglage dans la plage comprise entre 00 et 65. Lorsque la valeur du cadran de réglage dépasse la valeur maximale désignée, arrêtez le réglage en modifiant la valeur du cadran de réglage jusqu'à la valeur maximale désignée et confirmez l'effet d'élimination de l'électricité statique. |
Ajustement sans utiliser un instrument de mesure de l'électricité statique
|
Modifiez les cadrans de réglage dans la plage comprise entre 00 et 65. |
1
Modifiez les cadrans de réglage comme suit "Préparation".
2
Mettez le Commutateur des rouleaux antistatiques sur ON.
3
Chargez le papier que vous souhaitez utiliser dans une cassette à papier et imprimez une seule page parmi les images que vous souhaitez imprimer.
Lors de l'impression recto, spécifiez le paramètre de sortie face vers le haut*.
* Lorsque vous utilisez Film transp., spécifiez le réglage de sortie face vers le bas.
4
Confirmez si vous sentez que les feuilles de papier imprimées sont collées les unes aux autres.
Lorsque vous ne sentez pas d'adhérence, le réglage est terminé.
5
Augmentez la valeur du cadran de réglage de 10 et imprimez plusieurs pages parmi les images que vous souhaitez imprimer.
Exemple : lors d'une impression recto dans un environnement à température et humidité normales
6
Confirmez si vous sentez que les feuilles de papier imprimées sont collées les unes aux autres.
L'adhérence n'est pas ressentie
L'ajustement est effectué.
L'adhérence est ressentie comme plus faible
Augmentez la valeur du cadran de réglage. de 1 à 5 et répétez le réglage.
L'adhérence est plus forte
Diminuez la valeur du cadran de réglage de 1 à 5 et répétez le réglage.
|
Modifiez les cadrans de réglage dans la plage comprise entre 00 et 65. |
