Paper admès
Els tipus de paper que es poden utilitzar amb aquest equip apareixen a la taula següent.
Per veure els tipus de paper disponibles amb les opcions indicades, vegeu les especificacions de les opcions corresponents.
A més a més, seguiu les precaucions pel que fa a l'ús del paper.
Per veure els tipus de paper disponibles amb les opcions indicades, vegeu les especificacions de les opcions corresponents.
A més a més, seguiu les precaucions pel que fa a l'ús del paper.
|
Per a impressions d'alta qualitat, utilitzeu paper recomanat per a aquest equip. Si s'utilitzen altres tipus de paper, es poden produir problemes, com ara encallaments de paper. Si utilitzeu un tipus de paper que no es recomana per a aquest equip, poseu-vos en contacte amb el distribuïdor o servei tècnic. Aquest equip admet l'ús de diferents tipus de paper. Tanmateix, és possible que no obtingueu el nivell de qualitat d'imatge ni d'alimentació del paper suficients depenent de les seves característiques (rigidesa, gruix, permeabilitat de l'aire, suavitat, absorció d'humitat, etc.). Per al gruix del paper, utilitzeu paper normal amb un gruix de 430 micròmetres o menys com a referència. Si voleu utilitzar paper sintètic (polipropilè) i paper sintètic (polièster), poseu-vos en contacte amb el distribuïdor o servei tècnic. |
Mides de paper compatibles
Mides de paper | Origen de paper (estàndard) | Origen de paper (opcional) | |
Dipòsit de paper de la unitat principal | POD Deck-E | Document Insertion Unit-R | |
A4 |  | | |
A4R | | | |
A3 | | | |
B4 | | | |
B5 | | | |
B5R | | | |
305x457 mm | | | |
320x450 mm (SRA3) | | | |
330x483 mm | | | |
16K | | | |
16KR | | | |
8K | | | |
LTR | | | |
LTRR | | | |
LGL | | | |
11x17 | | | |
EXEC | | | |
Mida personalitzada (de 182 mm x 182 mm a 330,2 mm x 487,7 mm) | | | |

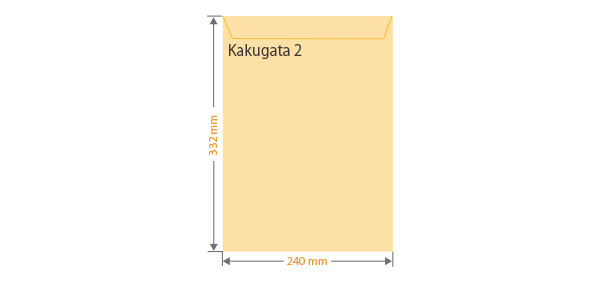

Kakugata 2 | | | - |
 | ||||||||

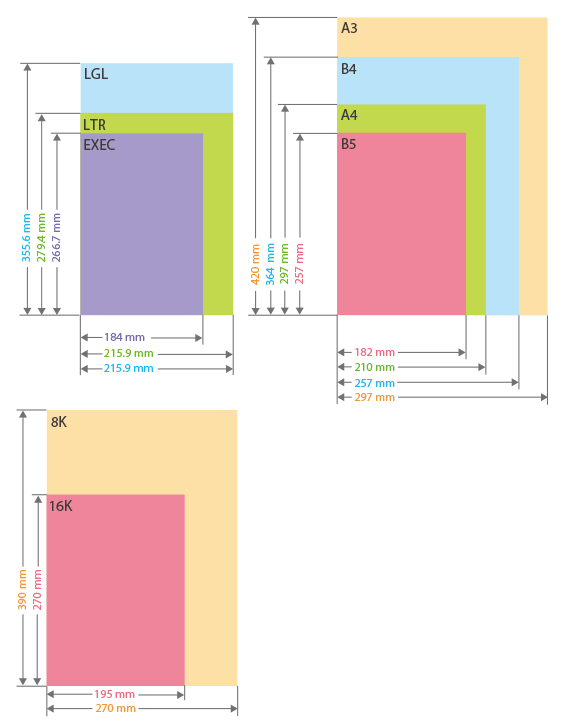

Mides de paper compatibles amb aquest equip |
Orientació vertical | Orientació horitzontal | ||
 |  |
"A4R" "B5R" i "LTRR" fen referència a les mides de paper A4 / B5 / LTR que es col·loquen a l'orientació horitzontal, respectivament.
Tipus de paper compatibles
En aquest equip es pot utilitzar paper sense clor.
Tipus de paper | Gramatge | Origen de paper (estàndard) | Origen de paper (opcional) | |
Dipòsit de paper de la unitat principal | POD Deck-E | Document Insertion Unit-R | ||
Fi | De 60 a 63 g/m2 | | | |
Normal 1 | De 64 a 79 g/m2 | | | |
Normal 2 | De 80 a 105 g/m2 | | | |
Gruixut 1 | De 106 a 128 g/m2 | | | |
Gruixut 2 | De 129 a 150 g/m2 | | | |
Gruixut 3 | De 151 a 180 g/m2 | | | |
Gruixut 4 | De 181 a 209 g/m2 | | | |
Gruixut 5 | De 210 a 256 g/m2 | | | |
Gruixut 6 | De 257 a 300 g/m2 | | | |
Gruixut 7 | De 301 a 325 g/m2 | | | - |
Gruixut 8 | De 326 a 400 g/m2 | | | - |
Gruixut 9*1 | De 401 a 450 g/m2 | | | - |
Gruixut 10*1 | De 451 a 500 g/m2 | | | - |
Color | De 64 a 79 g/m2 | | | |
Reciclat 1 | De 64 a 79 g/m2 | | | |
Reciclat 2 | De 80 a 105 g/m2 | | | |
Reciclat 3 | De 210 a 256 g/m2 | | | |
Preperforat 1 | De 64 a 79 g/m2 | | | |
Preperforat 2 | De 80 a 105 g/m2 | | | |
Transparència | De 151 a 180 g/m2 | | | - |
Pel·lícula transparent | De 151 a 180 g/m2 | | | - |
Pel·lícula translúcida | De 151 a 180 g/m2 | | | - |
Etiquetes | De 151 a 180 g/m2 | | | - |
Separadors 1 | De 151 a 180 g/m2 | *2 | *2 | |
Separadors 2 | De 181 a 209 g/m2 | *2 | *2 | |
Opac | De 80 a 105 g/m2 | | | |
Estucat a 1 cara fi 2 | De 70 a 79 g/m2 | | | |
Estucat a 1 cara fi 1 | De 80 a 105 g/m2 | | | |
Estucat a 1 cara 1 | De 106 a 128 g/m2 | | | |
Estucat a 1 cares 2 | De 129 a 150 g/m2 | | | |
Estucat a 1 cares 3 | De 151 a 180 g/m2 | | | |
Estucat a 1 cares 4 | De 181 a 209 g/m2 | | | |
Estucat a 1 cares 5 | De 210 a 220 g/m2 | | | |
Estucat a 1 cares 6 | De 221 a 256 g/m2 | | | |
Estucat a 1 cares 7 | De 257 a 300 g/m2 | | | |
Estucat a 1 cares 8 | De 301 a 325 g/m2 | | | - |
Estucat a 1 cares 9 | De 326 a 400 g/m2 | | | - |
Estucat 10 a 1 cares*1 | De 401 a 450 g/m2 | | | - |
Estucat 11 a 1 cares*1 | De 451 a 500 g/m2 | | | - |
Estucat a 2 cara fi 2 | De 70 a 79 g/m2 | | | |
Estucat a 2 cares fi 1 | De 80 a 105 g/m2 | | | |
Estucat a 2 cares 1 | De 106 a 128 g/m2 | | | |
Estucat a 2 cares 2 | De 129 a 150 g/m2 | | | |
Estucat a 2 cares 3 | De 151 a 180 g/m2 | | | |
Estucat a 2 cares 4 | De 181 a 209 g/m2 | | | |
Estucat a 2 cares 5 | De 210 a 220 g/m2 | | | |
Estucat a 2 cares 6 | De 221 a 256 g/m2 | | | |
Estucat a 2 cares 7 | De 257 a 300 g/m2 | | | |
Estucat a 2 cares 8 | De 301 a 325 g/m2 | | | - |
Estucat a 2 cares 9 | De 326 a 400 g/m2 | | | - |
Estucat a 2 cares 10*1 | De 401 a 450 g/m2 | | | - |
Estucat 11 a 2 cares*1 | De 451 a 500 g/m2 | | | - |
Estucat mat fi 2 | De 70 a 79 g/m2 | | | |
Estucat mat fi 1 | De 80 a 105 g/m2 | | | |
Estucat mat 1 | De 106 a 128 g/m2 | | | |
Estucat mat 2 | De 129 a 150 g/m2 | | | |
Estucat mat 3 | De 151 a 180 g/m2 | | | |
Estucat mat 4 | De 181 a 209 g/m2 | | | |
Estucat mat 5 | De 210 a 220 g/m2 | | | |
Estucat mat 6 | De 221 a 256 g/m2 | | | |
Estucat mat 7 | De 257 a 300 g/m2 | | | |
Estucat mat 8 | De 301 a 325 g/m2 | | | - |
Estucat mat 9 | De 326 a 400 g/m2 | | | - |
Estucat mat 10*1 | De 401 a 450 g/m2 | | | - |
Estucat mat 11*1 | De 451 a 500 g/m2 | | | - |
Gofrat 1 | De 80 a 105 g/m2 | | | |
Gofrat 2 | De 106 a 128 g/m2 | | | |
Gofrat 3 | De 129 a 150 g/m2 | | | |
Gofrat 4 | De 151 a 180 g/m2 | | | |
Gofrat 5 | De 181 a 209 g/m2 | | | |
Gofrat 6 | De 210 a 256 g/m2 | | | |
Gofrat 7 | De 257 a 300 g/m2 | | | |
Vitel·la 1*3 | De 80 a 105 g/m2 | | | |
Vitel·la 2*3 | De 106 a 128 g/m2 | | | - |
Sintètic (Polipropilè) | De 151 a 180 g/m2 | | | |
Sintètic (polièster) | De 151 a 180 g/m2 | | | |
Sobre*4 | De 70 a 128 g/m2 | | | - |
Targeta postal | De 181 a 220 g/m2 | | | - |
*1 El paper amb un gramatge base de 400 g/m2 a 500 g/m2 només es pot utilitzar per a paper de mida B4 o més gran.
*2 Cal la "Tab Feeding Attachment-E" opcional.
*3 No es poden utilitzar determinats tipus de paper de vitel·la.
*4 Els sobres impresos es poden plegar segons com estigui enganxat el sobre o la posició de la solapa.
Paper disponible per a la impressió en dues cares
Quan feu impressions a doble cara, no podeu utilitzar els tipus de paper següents.
Tipus de paper: | Transparència, etiquetes, separadors 1 a separadors 2 i sobres |
Si voleu utilitzar un altre tipus de paper, feu servir <2a cara full a doble cara> per imprimir a l'altra cara.
Paper no disponible per a acabats
Les funcions d'acabat no estan disponibles en imprimir en transparències, pel·lícules transparents, etiquetes o sobres.
Utilització de paper gruixut per a Grapar quadern
Si feu servir paper de Gruixut 7 a Gruixut 10, per a la coberta d'un <Quadern>, podeu fer impressions a la <Portada> i a la <Contraportada>.
Paper quan utilitzeu High Capacity Stacker-J
Quan "High Capacity Stacker-J" està instal·lat, la mida de paper mínima que es pot introduir a l'equip és 182 x 182 mm (incloent-hi els sobres). A més, els sobres no es poden apilar a "High Capacity Stacker-J".
Desalineació de la impressió en paper preimprès, paper amb vores o paper de color
Si utilitzeu paper preimprès, paper amb vores o paper de color i la imatge impresa està desalineada verticalment vista des de la direcció d'alimentació del paper, establiu <Off> per a l'opció <Ajust auto. alineació vora es./dr.> a <Opcions de paper> a <Preferències> (Configuració). Opcions de gestió de tipus de paper
Paper que no es pot utilitzar
|
Abans d'imprimir, comproveu que el paper que aneu a utilitzar és l'adequat. No utilitzeu aquests tipus de paper, perquè poden causar encallaments de paper o errors a les impressions: Paper arrugat, corbat, estripat o humit*1 Paper palla fi, paper molt fi, paper gruixut o brillant Paper amb cola o un altre adhesiu, o etiquetes, la part posterior de les quals es desprèn fàcilment Paper imprès amb una impressora de transferència tèrmica o el revers del paper imprès amb una impressora de transferència tèrmica *1 Imprimir en paper humit pot fer que s'emeti vapor des de l'àrea de sortida o que s'adhereixin gotes d'aigua, però això no indica un mal funcionament. Es deu al fet que l'aigua que conté el paper s'evapora a causa de la calor generada quan el tòner es fixa al paper. És més probable que passi quan la temperatura ambient és baixa. |
Precaucions relacionades amb el paper
|
Quan utilitzeu paperUtilitzeu només paper que s'hagi adaptat completament a l'entorn en el qual s'hagi instal·lat aquest equip. Si utilitzeu paper que s'ha emmagatzemat amb una temperatura i humitat diferents, pot ser que es produeixin encallaments de paper o que la qualitat d'impressió sigui deficient. Si talleu paper, els costats tallats s'han d'afinar amb una eina per polir. Per afinar-los, col·loqueu el paper en una superfície plana i repasseu les vores unes tres vegades movent l'eina per polir perpendicularment. Si no afineu els quatre costats del paper, poden aparèixer ratlles a les imatges o l'alimentació de paper se'n pot veure afectada.  Manipulació i emmagatzematge del paperUtilitzeu el paper aviat després de treure’l del paquet, ja que l’estat d’absorció de la humitat del paper pot afectar la qualitat de la imatge i l'alimentació del paper. Col·loqueu el paper restant al paquet original i deseu-lo sobre una superfície plana. Deseu el paper embolicat amb l'embalatge original per protegir-lo d'ambients humits o secs. No deseu el paper de manera que es pugui corbar o plegar. No deseu el paper verticalment ni apileu massa paper. No deseu el paper en un lloc exposat a llum directa del sol ni en ambients molt humits o secs o amb canvis bruscos de temperatura o humitat. L'interval d'humitat permès per desar el paper se situa entre el 25 i el 75 % (amb una temperatura ambient d'entre 15 i 27,5 °C). Desar el paper en un lloc que no compleixi aquestes especificacions pot repercutir en l'alimentació de paper i en la qualitat de les imatges. |
Directrius per utilitzar paper preimprès
L'ús de paper que ja s'ha imprès amb un altre equip (paper preimprès) pot provocar una reducció de la vida útil de les peces o que s'hagin de netejar amb més freqüència. Per obtenir informació sobre les directrius per utilitzar el paper preimprès, com ara la tinta utilitzada al paper preimprès, l'aplicació de pols d'esprai i la seguretat, contacteu amb el distribuïdor, amb el lloc en què es va comprar el paper preimprès o amb el vostre distribuïdor local autoritzat de Canon.
Ús de paper imprès per una impressora òfset
Alguns tipus de tinta utilitzats a les impressores òfset poden contenir substàncies (com ara dissolvents o ceres) que provoquen que la tinta s'estovi o es fongui a altes temperatures. La fixació del tòner a l'equip es produeix a alta temperatura, per la qual cosa, en utilitzar un paper imprès amb aquests tipus de tinta, pot quedar tinta a la unitat de fixació, etc., la qual cosa pot comportar que s'embruti el paper d'impressió o que s'escurci la vida útil de les peces. Per evitar que la tinta es fongui, us recomanem que utilitzeu paper imprès amb tinta amb base d'oli resistent a la calor (del tipus oxidació-polimerització) o tinta UV curable.
Si la tinta es fon, el problema es pot resoldre reduint la temperatura de la unitat de fixació. Tanmateix, la fixació es podria veure reduïda. Per obtenir-ne més informació, poseu-vos en contacte amb el distribuïdor o el servei tècnic.
Abans d'utilitzar paper preimprès, assequeu-lo durant un temps suficient (unes 72 hores o més).
No imprimiu en parts on ja hi hagi tinta ni en parts lacades. Si ho feu, el paper d'impressió es podria embrutar i el tòner no s'adheriria a la superfície amb tinta impresa (especialment si s'utilitza paper estucat) o el paper d'impressió podria presentar un efecte moaré (patró ondulat), en funció de la freqüència o dels angles de trama. Si heu d'imprimir en una superfície amb tinta impresa, podeu millorar el resultat de la impressió imprimint en la zona on la densitat de la imatge sigui baixa. Pel que fa a l'efecte moaré, podeu millorar el resultat de la impressió ajustant la freqüència de trama. Per obtenir-ne més informació, poseu-vos en contacte amb el distribuïdor o el servei tècnic.
La pols d'esprai són partícules que s'apliquen per impedir les pèrdues en imprimir utilitzant tinta amb base d'oli. Alimentar el paper quan hi ha pols d'esprai a l'equip pot provocar que aquesta pols es dispersi per l'equip, la qual cosa pot fer que les impressions surtin brutes o que es redueixi el rendiment de transferència dels rodets i de les bandes. Per tant, si utilitzeu paper imprès amb tinta amb base d'oli, no utilitzeu paper amb grans quantitats de pols d'esprai. Si el problema persisteix, us recomanem que retireu la pols d'esprai. Si l'interior de l'equip s'embruta amb pols d'esprai, poseu-vos en contacte amb el distribuïdor o el servei tècnic.
Ús de paper imprès per una impressora làser tot color
No utilitzeu paper que s'hagi imprès amb una impressora làser tot color. Com que la temperatura d'adhesió del tòner d'aquest equip és superior a la de les impressores làser de color, si la tinta del material preimprès es fon, el paper es pot encallar a la unitat de fixació i malmetre l'equip. A més, en aquesta situació concreta, la qualitat de les impressions es pot veure disminuïda a causa, per exemple, dels canvis en la brillantor. Si heu d'utilitzar material imprès amb una impressora làser de color, reduïu l'interval d'impressió i rebaixeu la densitat de la imatge. Tanmateix, si esteu utilitzant material imprès amb una impressora làser tot color, poseu-vos en contacte amb el distribuïdor o el servei tècnic.
Només podeu utilitzar paper imprès amb una impressora làser tot color si el paper s'utilitza com a portada o per inserir fulls alimentant-lo des de la "Document Insertion Unit-R". En aquest cas, vigileu que els fulls no es dobleguin o s'enganxin.
Altres precaucions
En introduir paper preimprès a l'equip, la qualitat del paper pot canviar. Si el paper continua sense entrar correctament, dueu a terme el procediment <Ajustar nivell vent. separació paper>.
Col·loqueu el paper preimprès al paquet original i deseu-lo en un lloc sec i allunyat de la llum directa del sol.
Precaucions relacionades amb la curvatura del paper
Si es produeixen encallaments de paper o una mala qualitat d'impressió, la causa sol ser que el paper està doblegat. La rigidesa del paper, la direcció de la curvatura i la quantitat de curvatura té una forta influència sobre la qualitat del transport del paper a través de l'equip. Si el paper es corba, ajusteu sempre la quantitat de curvatura al nivell apropiat que es descriu a continuació.
Relació entre la direcció de curvatura i de gra del paper
La rigidesa del paper varia en funció de la direcció del gra del paper (les fibres que conformen el paper). És més probable que el paper es corbi en paral·lel a la direcció del seu gra.
Direcció del gra de paper | ||
Gra llarg | Gra curt | |
 |  | |
 : Gran tendència a corbar-se : Poca tendència a corbar-se |
 |
Per a paper prim de 60 g/m2 a 63 g/m2, es recomana fer servir paper amb gra de paper que vagi paral·lel al sentit en què s'alimenta. |
Correcció de la curvatura
Per contribuir a evitar problemes provocats per la curvatura, l'heu de corregir i fer que es mantingui dins de l'interval permès. La quantitat de curvatura que pot causar problemes depèn del tipus i el gramatge del paper.
| ||||||||||||||||||
Com es mesura la curvatura Tal com es mostra en els diagrames següents, col·loqueu el paper en una superfície plana amb les curvatures cap amunt i mesureu la quantitat de curvatura dels dos extrems de la vora superior del paper. Si la curvatura és perpendicular a la direcció d'alimentació
Si la curvatura és paral·lela a la direcció d'alimentació
|
Marge de curvatura acceptable quan la curvatura és perpendicular a la direcció d'alimentació
Si alimenteu el paper des de la unitat principal, "POD Deck-E" o "Secondary POD Deck-E"
Es recomana mantenir una quantitat de curvatura de 5 mm o menys tant per a la curvatura cap amunt com per a la curvatura cap avall.
Per a paper de més de 350 g/m2, no es pot fer servir paper amb curvatura cap avall.
Marge de curvatura acceptable quan la curvatura és paral·lela a la direcció d'alimentació
Si alimenteu el paper des de la unitat principal, "POD Deck-E" o "Secondary POD Deck-E"
El paper que es veu corbat des de la part davantera de la direcció d'alimentació pot fer que apareguin forats entre les planxes de regulació laterals ubicades dins del dipòsit de paper, la qual cosa pot fer que el paper entri a l'equip en diagonal. Si heu d'utilitzar paper corbat, assegureu-vos que la quantitat de curvatura sigui com a màxim de 5 mm.
Per a paper gruixut (de 106 g/m2 a 500 g/m2), no es pot fer servir paper corbat. A més, si utilitzeu paper gruixut (de 106 g/m2 a 500 g/m2), també es poden produir problemes d'alimentació, encara que no estigui corbat. Si utilitzeu paper d'una mida inferior a A4, us recomanem que utilitzeu paper amb un gra paral·lel al costat més llarg. Si utilitzeu paper d'una mida superior a B4, us recomanem que utilitzeu paper amb un gra paral·lel al costat més curt.
|
En el cas de paper gruixut i de petit format, la diferència en la quantitat de curvatura per als dos costats s'ha de mantenir en 5 mm com a màxim.  : quantitat de curvatura de 1 mm: quantitat de curvatura de 7 mm |
Emmagatzematge del paper imprès amb l'equip
Tingueu en compte les precaucions següents quan emmagatzemeu i treballeu amb paper imprès amb l'equip.
Emmagatzematge del paper imprès
Deseu el paper sobre una superfície plana.
No emmagatzemeu el paper conjuntament amb elements de PVC (clorur de polivinil), com ara fundes transparents. Pot ser que el tòner es fongui i que el paper s'apegui al material de PVC.
Emmagatzemeu el paper de manera que no es doblegui ni s'arrugui. Si ho feu, és possible que el tòner no es fixi bé.
Si voleu emmagatzemar paper durant molt de temps (dos anys o més), guardeu-lo en un arxivador.
L'emmagatzematge de llargs períodes pot fer que el paper perdi el color, la qual cosa pot fer que la impressió sembli descolorida.
No emmagatzemeu paper en llocs amb una temperatura alta.
Precaucions que cal tenir en compte quan enganxeu impressions amb adhesiu
Assegureu-vos de fer servir adhesiu insoluble.
Proveu l'adhesiu en una impressió que no necessiteu abans de fer-lo servir.
Abans d'apilar impressions que es puguin enganxar amb l'adhesiu, comproveu que l'adhesiu s'hagi assecat completament.
