Dostupný papír
Typy papíru, které lze použít na tomto stroji, jsou zobrazené v následující tabulce.
Chcete-li znát dostupné papíry pro připojené volby, podívejte se do specifikací jednotlivých voleb.
Dodržujte bezpečnostní opatření týkající se používání papíru.
Chcete-li znát dostupné papíry pro připojené volby, podívejte se do specifikací jednotlivých voleb.
Dodržujte bezpečnostní opatření týkající se používání papíru.
|
V zájmu dosažení vysoké kvality výtisků používejte papír doporučený pro tento stroj. Používání jiných typů papíru může způsobovat problémy, jako např. zachycení papíru. Používáte-li typ papíru, který není doporučený pro tento stroj, kontaktujte dodavatele nebo servisního zástupce. V tomto stroji můžete používat různé typy papíru; může se však stát, že nebude uspokojivá kvalita obrazu a podávání papíru, a to v závislosti na vlastnostech papíru (tuhost, tloušťka, propustnost vzduchu, hladkost, schopnost pohlcovat vlhkost atd.). Pokud jde o tloušťku papíru, jako vodítko používejte běžný papír o tloušťce 430 mikrometrů nebo méně. Pokud chcete používat syntetický (polypropylen) papír a syntetický (polyester) papír, kontaktujte dodavatele nebo servisního zástupce. |
Podporované velikosti papíru
Velikosti papíru | Zdroj papíru (standardní) | Zdroj papíru (volitelné) | |
Podstavec na papír hlavní jednotky | POD Deck-E | Document Insertion Unit-R | |
A4 |  | | |
A4R | | | |
A3 | | | |
B4 | | | |
B5 | | | |
B5R | | | |
305 x 457 mm | | | |
320 x 450 mm (SRA3) | | | |
330 x 483 mm | | | |
16K | | | |
16KR | | | |
8K | | | |
LTR | | | |
LTRR | | | |
LGL | | | |
11 x 17 | | | |
EXEC | | | |
Vlastní velikost (182 mm x 182 mm až 330,2 mm x 487,7 mm) | | | |

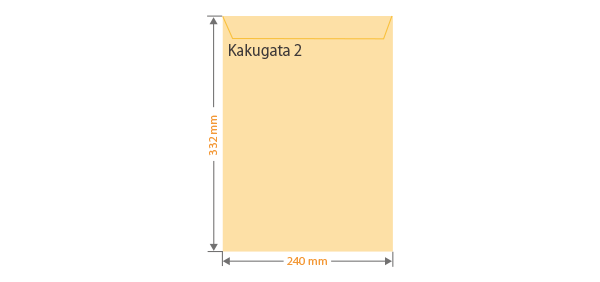

Kakugata 2 | | | - |
 | ||||||||

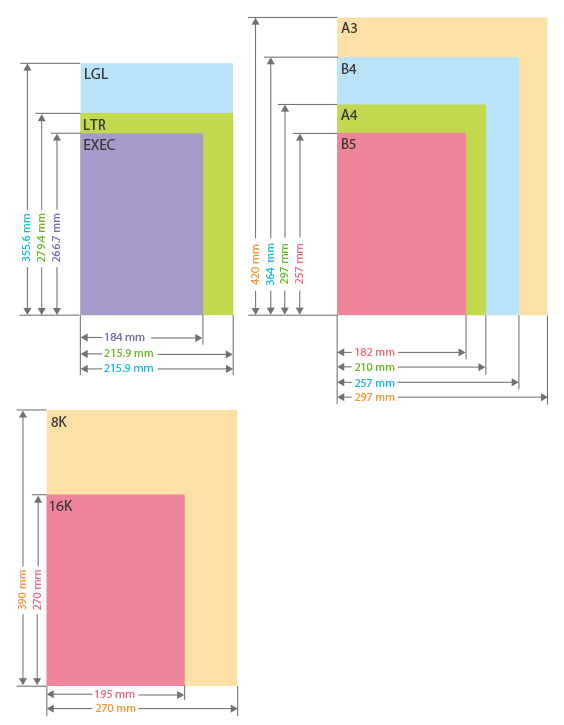

Velikosti papíru podporované tímto zařízením |
Portrétová orientace (papír na výšku) | Krajinová orientace (papír na šířku) | ||
 |  |
„A4R“, „B5R“ a „LTRR“ se týkají velikostí papíru A4/B5/LTR umístěných v orientaci na šířku, podle příslušné situace.
Podporované typy papíru
Pro tisk na tomto stroji lze používat bezchlorový papír.
Typ papíru | Hmotnost | Zdroj papíru (standardní) | Zdroj papíru (volitelné) | |
Podstavec na papír hlavní jednotky | POD Deck-E | Document Insertion Unit-R | ||
Tenký | 60 až 63 g/m2 | | | |
Běžný 1 | 64 až 79 g/m2 | | | |
Běžný 2 | 80 až 105 g/m2 | | | |
Silný 1 | 106 až 128 g/m2 | | | |
Silný 2 | 129 až 150 g/m2 | | | |
Silný 3 | 151 až 180 g/m2 | | | |
Silný 4 | 181 až 209 g/m2 | | | |
Silný 5 | 210 až 256 g/m2 | | | |
Silný 6 | 257 až 300 g/m2 | | | |
Silný 7 | 301 až 325 g/m2 | | | - |
Silný 8 | 326 až 400 g/m2 | | | - |
Silný 9*1 | 401 až 450 g/m2 | | | - |
Silný 10*1 | 451 až 500 g/m2 | | | - |
Barva | 64 až 79 g/m2 | | | |
Recyklovaný 1 | 64 až 79 g/m2 | | | |
Recyklovaný 2 | 80 až 105 g/m2 | | | |
Recyklovaný 3 | 210 až 256 g/m2 | | | |
Děrovaný 1 | 64 až 79 g/m2 | | | |
Děrovaný 2 | 80 až 105 g/m2 | | | |
Fólie | 151 až 180 g/m2 | | | - |
Čirý film | 151 až 180 g/m2 | | | - |
Průsvitný film | 151 až 180 g/m2 | | | - |
Štítky | 151 až 180 g/m2 | | | - |
Tabelační 1 | 151 až 180 g/m2 | *2 | *2 | |
Tabelační 2 | 181 až 209 g/m2 | *2 | *2 | |
Klížený | 80 až 105 g/m2 | | | |
1str. potaž. tenký 2 | 70 až 79 g/m2 | | | |
1str. potaž. tenký 1 | 80 až 105 g/m2 | | | |
1stranný potažený 1 | 106 až 128 g/m2 | | | |
1stranný potažený 2 | 129 až 150 g/m2 | | | |
1stranný potažený 3 | 151 až 180 g/m2 | | | |
1stranný potažený 4 | 181 až 209 g/m2 | | | |
1str. potažený 5 | 210 až 220 g/m2 | | | |
1stranný potažený 6 | 221 až 256 g/m2 | | | |
1str. potažený 7 | 257 až 300 g/m2 | | | |
1stranný potažený 8 | 301 až 325 g/m2 | | | - |
1stranný potažený 9 | 326 až 400 g/m2 | | | - |
1str. potažený 10*1 | 401 až 450 g/m2 | | | - |
1str. potažený 11*1 | 451 až 500 g/m2 | | | - |
2str. potaž. tenký 2 | 70 až 79 g/m2 | | | |
2str. potaž. tenký 1 | 80 až 105 g/m2 | | | |
2stranný potažený 1 | 106 až 128 g/m2 | | | |
2stranný potažený 2 | 129 až 150 g/m2 | | | |
2stranný potažený 3 | 151 až 180 g/m2 | | | |
2stranný potažený 4 | 181 až 209 g/m2 | | | |
2str. potažený 5 | 210 až 220 g/m2 | | | |
2stranný potažený 6 | 221 až 256 g/m2 | | | |
2str. potažený 7 | 257 až 300 g/m2 | | | |
2stranný potažený 8 | 301 až 325 g/m2 | | | - |
2stranný potažený 9 | 326 až 400 g/m2 | | | - |
2str. potažený 10*1 | 401 až 450 g/m2 | | | - |
2str. potažený 11*1 | 451 až 500 g/m2 | | | - |
Matný potažený tenký 2 | 70 až 79 g/m2 | | | |
Matný potažený tenký 1 | 80 až 105 g/m2 | | | |
Matný potažený 1 | 106 až 128 g/m2 | | | |
Matný potažený 2 | 129 až 150 g/m2 | | | |
Matný potažený 3 | 151 až 180 g/m2 | | | |
Matný potažený 4 | 181 až 209 g/m2 | | | |
Matný potažený 5 | 210 až 220 g/m2 | | | |
Matný potažený 6 | 221 až 256 g/m2 | | | |
Matný potažený 7 | 257 až 300 g/m2 | | | |
Matný potažený 8 | 301 až 325 g/m2 | | | - |
Matný potažený 9 | 326 až 400 g/m2 | | | - |
Matný potažený 10*1 | 401 až 450 g/m2 | | | - |
Matný potažený 11*1 | 451 až 500 g/m2 | | | - |
Texturovaný 1 | 80 až 105 g/m2 | | | |
Texturovaný 2 | 106 až 128 g/m2 | | | |
Texturovaný 3 | 129 až 150 g/m2 | | | |
Texturovaný 4 | 151 až 180 g/m2 | | | |
Texturovaný 5 | 181 až 209 g/m2 | | | |
Texturovaný 6 | 210 až 256 g/m2 | | | |
Texturovaný 7 | 257 až 300 g/m2 | | | |
Pergamenový 1*3 | 80 až 105 g/m2 | | | |
Pergamenový 2*3 | 106 až 128 g/m2 | | | - |
Syntetický (polypropylen) | 151 až 180 g/m2 | | | |
Syntetický (polyester) | 151 až 180 g/m2 | | | |
Obálka*4 | 70 až 128 g/m2 | | | - |
Pohlednice | 181 až 220 g/m2 | | | - |
*1 Papír o plošné hmotnosti 400 g/m2 až 500 g/m2 lze použít pouze jako papír o velikosti B4 nebo větší.
*2 Je vyžadována volitelná jednotka „Tab Feeding Attachment-E“.
*3 Některé typy pergamenového papíru nelze použít.
*4 Může dojít k pomačkání potištěných obálek, a to v závislosti na způsobu slepení obálky a na poloze chlopně.
Papír dostupný pro oboustranný tisk
Při provádění 2stranného tisku nemůžete použít následující typy papíru.
Typ papíru: | Transparentní list, Štítky, Tabelační 1 až Tabelační 2 a Obálka |
Při použití jiného papíru použijte možnost <2. strana 2str. listu> pro tisk na zadní stranu potištěného papíru.
Papír nedostupný ke kompletaci
Funkce kompletace nejsou dostupné, když tisknete na transparentní list, čirý film, štítky nebo obálku.
Použití silného papíru pro sedlové sešívání
Pokud pro přebaly v režimu <Brožura> používáte papír typu Silný 7 až Silný 10, můžete tisknout na <Přední přebal> a <Zadní přebal>.
Papír při použití jednotky High Capacity Stacker-J
Pokud je připojena jednotka „High Capacity Stacker-J“, minimální velikost papíru, který lze podávat do stroje, je 182 x 182 mm (včetně obálek). Obálky také nelze stohovat v jednotce „High Capacity Stacker-J“.
Nesprávné zarovnání tisku na předtištěný papír, papír s okraji nebo barevný papír
Používáte-li předtištěný papír, papír s okraji nebo barevný papír, a tištěný obraz má nežádoucí posunutí ve vertikálním směru vzhledem ke směru podávání papíru, nastavte <Vyp> pro <Auto nast. zarovnání L/P okraje> v <Nastavení papíru> v <Možnosti> (Nastavení/Uložení). Nastavení správy typu papíru
Nepoužitelný papír
|
Před tiskem zkontrolujte, zda je použitý papír vhodný. Nepoužívejte následující typy papíru, protože mohou způsobit zaseknutí papíru nebo chyby tisku: Zmačkaný, pomačkaný, pokrčený, potrhaný nebo vlhký papír*1 Tenký slaměný papír, velmi tenký papír, hrubý papír, lesklý papír Papír s lepidlem nebo jiným lepidlem nebo papír se štítky, jehož zadní stranu lze snadno odlepit. Papír potištěný termotransferovou tiskárnou, zadní strana papíru potištěná termotransferovou tiskárnou *1 Při tisku na vlhký papír může z výstupní oblasti vycházet pára nebo na výstupní části ulpívat kapky vody, což však neznamená poruchu. Je to proto, že voda obsažená v papíru se odpařuje vlivem tepla, které vzniká při fixaci toneru na papír. K tomu dochází spíše při nízké teplotě v místnosti. |
Bezpečnostní opatření týkající se papíru
|
Při použití papíruPoužívejte pouze papír, který je zcela aklimatizovaný na prostředí, v němž je stroj nainstalován. Papír, který byl skladován za odlišné teploty nebo vlhkosti, může způsobit zachycení papíru nebo snížit kvalitu tisku. Při řezání papíru je nutné řezné strany papíru vyhladit lešticím nástrojem. Pro vyhlazení řezných stran papíru jej položte na rovný povrch a lešticím nástrojem přibližně třikrát pohybujte kolmo k okrajům. Pokud nevyhladíte všechny čtyři okraje papíru, na obrázcích se mohou objevit čáry nebo může dojít k potížím s podáváním papíru.  Manipulace s papírem a jeho skladováníPoužijte papír brzy po vybalení, protože schopnost papíru absorbovat vlhkost může ovlivnit kvalitu obrazu a podávání papíru. Zabalte zbývající papír do původního obalu a skladujte jej na rovném povrchu. Papír skladujte zabalený v původním obalu, aby byl chráněn před vlhkostí či vyschnutím. Neskladujte papír tak, že by se mohl zvlnit nebo zohýbat. Neskladujte papír svisle a neukládejte na sebe příliš velké množství papíru. Papír neskladujte na přímém slunečním světle nebo na místě vystaveném vysoké vlhkosti, suchu nebo výrazným změnám teploty a vlhkosti. Přípustný rozsah vlhkosti pro skladování papíru je 25 % až 75 % (při teplotě 15 °C až 27,5 °C). Skladování papíru na místě, které nesplňuje tyto podmínky, může ovlivnit podávání papíru a kvalitu reprodukce. |
Pokyny pro používání předtištěného papíru
Použití papíru, který již byl potištěn v jiném přístroji (předtištěný papír) může vést ke zkrácení životnosti dílů nebo intervalů čištění. Informace o pokynech pro používání předtištěného papíru, například ohledně bezpečnosti, inkoustu používaného na předtištěný papír nebo aplikace poprašovacího prášku, získáte u distributora, v místě zakoupení předtištěného papíru nebo u svého místního autorizovaného prodejce Canon.
Použití papíru potištěného v ofsetové tiskárně
V závislosti na typu inkoustu používaného ofsetovými tiskárnami může inkoust obsahovat látky (například rozpouštědla nebo vosk), díky kterým při vysokých teplotách měkne nebo se roztaví. Tento stroj má vysokou teplotu fixace toneru, která by při tisku na papír potištěný těmito typy inkoustu mohla způsobit ulpění inkoustu na fixační jednotce atd., a výstupní papír by tedy mohl vypadat zašpiněný nebo by mohlo dojít ke zkrácení životnosti dílů. Aby nemohlo dojít k roztavení inkoustu, doporučuje se použít papír potištěný tepelně odolným inkoustem na bázi oleje (typ, který oxiduje nebo polymeruje) nebo inkoustem vytvrzovaný UV zářením.
Pokud dochází k roztavení inkoustu, lze takový problém vyřešit snížením teploty fixační jednotky. To však může způsobit zhoršení fixace. Další informace získáte od prodejce nebo servisního zástupce.
Před použitím nechte předtištěný papír po dostatečnou dobu (72 hodin nebo déle) schnout.
Netiskněte na části, kde se inkoust již nachází, nebo na části, které jsou potaženy lakem. V opačném případě může být výstup znečištěný a v některých místech se toner nemusí zachytit na povrchu pokrytém inkoustem (především při použití potaženého papíru), nebo může dojít k výskytu moaré efektu (lesknoucí se zvlněný vzorek), v závislosti na frekvenci a úhlech obrazovky. Pokud musíte tisknout na povrch potažený inkoustem, můžete v některých případech docílit lepšího výsledku tak, že budete tisknout na oblast, kde je hustota obrazu velice malá. V případě moaré efektu můžete výsledek tisku zlepšit úpravou frekvence obrazovky. Další informace získáte od prodejce nebo servisního zástupce.
Poprašovací prášky jsou částice, které pomáhají zabránit rozpíjení inkoustu při tisku pomocí inkoustu na bázi oleje. Při podání papíru s poprašovacím práškem do stroje může dojít k rozptýlení prášku uvnitř stroje a způsobit tak zašpiněný výstup nebo zhoršení přenosu z válců a pásů. Pokud tedy používáte papír potištěný inkoustem na bázi oleje, nepoužívejte papír s velkým množstvím poprašovacího prášku. Pokud problém nadále přetrvává, doporučujeme poprašovací prášek odstranit. Pokud dojde k zašpinění vnitřku stroje poprašovacím práškem, obraťte se na prodejce nebo servisního zástupce.
Použití papíru potištěného celobarevnou laserovou tiskárnou
Nepoužívejte papír potištěný celobarevnou laserovou tiskárnou. Aplikační teplota toneru tohoto stroje je vyšší než je běžná aplikační teplota barevných laserových tiskáren. Pokud se tedy toner na předtištěném médiu roztaví, může papír uvíznout ve fixační jednotce a stroj se může poškodit. I v případě, že budou dodrženy podmínky specifikace, se může kvalita výstupního tisku snížit z důvodu změn lesku apod. Pokud musíte použít médium potištěné celobarevnou laserovou tiskárnou, zužte rozsah tisku a snižte hustotu obrazu. Při použití média potištěného celobarevnou laserovou tiskárnou se však v každém případě obraťte na prodejce nebo servisního zástupce.
Papír potištěný celobarevnou laserovou tiskárnou můžete použít pouze v případě, že bude použit jako přebal nebo vkládání listů a bude podáván z jednotky „Document Insertion Unit-R“. V takovém případě dbejte na to, aby nedošlo ke zkroucení nebo slepení papírů.
Jiná upozornění
Při podání předtištěného papíru do stroje se může změnit kvalita papíru. Pokud se papír stále nepodává správně, proveďte <Nastavit úroveň profukování papíru>.
Předtištěný papír zabalte do původního obalu a uložte jej na suché místo mimo dosah přímého slunečního záření.
Bezpečnostní opatření týkající se zkroucení papíru
Dochází-li k zachycení papíru nebo je kvalita tisku nízká, příčinou je často zkroucení papíru. Tuhost papíru, směr zkroucení a míra zkroucení mají silný vliv na to, jak dobře je papír dopravován různými částmi stroje. Je-li papír zkroucený, vždy nastavte míru zkroucení na patřičnou úroveň, jak je uvedeno níže.
Vztah mezi vlákny papíru a směrem zkroucení
Tuhost papíru závisí na směru vláken, z nichž se papír skládá. Papír má větší tendenci se kroutit kolmo ke směru vláken.
Směr vláken papíru | ||
Dlouhá vlákna | Krátká vlákna | |
 |  | |
 : Velká tendence ke zkroucení : Malá tendence ke zkroucení |
 |
V případě tenkého papíru s gramáží 60 g/m2 až 63 g/m2 se doporučuje použít papír s vlákny rovnoběžnými se směrem podávání. |
Korekce zkroucení
Aby nedocházelo k potížím způsobeným zkroucením papíru, je nutné zajistit korekci zkroucení, aby se udrželo v přípustném rozsahu. Míra zkroucení, která může způsobit problémy, závisí na typu a hmotnosti papíru.
| ||||||||||||||||||
Jak zjistit míru zkroucení Jak je zobrazeno na níže uvedených obrázcích, položte papír na rovný povrch lícem vzhůru a změřte zkroucení na obou rozích zaváděcího okraje papíru. Je-li zkroucení kolmé ke směru podávání
Je-li zkroucení rovnoběžné se směrem podávání
|
Přijatelný rozsah zkroucení, když je zkroucení kolmé ke směru podávání
Pokud papír podáváte z hlavní jednotky, jednotky „POD Deck-E“ nebo „Secondary POD Deck-E“
Doporučuje se omezit zkroucení na nejvýše 5 mm směrem nahoru i dolů.
Papír o vyšší hmotnosti než 350 g/m2, který se kroutí směrem dolů, nelze použít.
Přijatelný rozsah zkroucení, když je zkroucení rovnoběžné ke směru podávání
Pokud papír podáváte z hlavní jednotky, jednotky „POD Deck-E“ nebo „Secondary POD Deck-E“
Při použití papíru, který se při pohledu zpředu ve směru podávání zdá být zkroucený, může být mezi bočními regulačními deskami uvnitř podstavce pro papír mezera, která může způsobit, že se papír podá šikmo. Pokud musíte použít zkroucený papír, omezte zkroucení na méně než 5 mm.
Silný papír (106 g/m2 až 500 g/m2), který se kroutí, nelze použít. Použití silného papíru (106 g/m2 až 500 g/m2) může navíc způsobit potíže s podáváním i v případě, že papír zkroucený není. Při použití papíru velikosti menší než A4 se doporučuje použít papír s vlákny rovnoběžnými s delší stranou. Při použití papíru velikosti větší než B4 se doporučuje použít papír s vlákny rovnoběžnými s kratší stranou.
|
Pro těžký papír a papír malé velikosti je nutné rozdíl v míře zkroucení na obou stranách udržet na méně než 5 mm.  : Zkroucení 1 mm: Zkroucení 7 mm |
Skladování papíru vytisknutého strojem
Při manipulaci s papírem potištěným na tomto stroji a jeho uchovávání dejte pozor na následující bezpečnostní opatření.
Uchování potištěného papíru
Papír skladujte na rovném povrchu.
Papír neskladujte spolu s předměty vyrobenými z PVC (polyvinylchlorid), jako jsou průsvitné fólie. Toner se může rozpouštět a papír by se k předmětu z PVC přilepil.
Papír skladujte tak, aby se neohýbal nebo nepomačkal. Toner by se mohl z papíru odpojit.
Chcete-li papír skladovat delší dobu (dva roky nebo déle), použijte např. šanon.
Při dlouhodobém skladování může papír ztratit barvu a tisk může vypadat vybledlý.
Papír neskladujte na místech s vysokou teplotou.
Upozornění k lepení výtisků lepidlem
Používejte vždy nerozpustné lepidlo.
Před použitím lepidlo vyzkoušejte na nepotřebném výtisku.
Než výtisky, pro něž bylo použito lepidlo, uložíte do sady na sebe, zkontrolujte, zda lepidlo úplně zaschlo.
