Zachycení papíru ve fixační stanici
V této části je popsáno, jak odstranit zachycení papíru, k němuž dojde ve fixační jednotce. Na obrazovce zkontrolujte místo zachycení papíru a papír odstraňte podle uvedeného postupu.
Umístění fixační jednotky je označeno na následující ilustraci.
Zachycení papíru u 2stranného vodítka (vpravo) (A1) a 2stranné výstupní jednotky (A2)

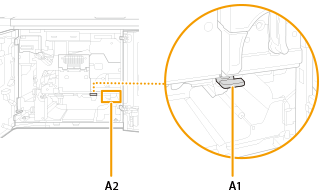

Místa zachycení papíru jsou označena čísly, například vodítko (A1) nebo jednotka (A2), která jsou uvedena na ilustraci níže.
|
Okolo 2stranného vodítka (vpravo) (A1) a 2stranné výstupní jednotky (A2) se nachází horký díl. Dbejte na to, abyste se při vyjímání papíru nedotkli vodítka. Při otevírání a zavírání jednotlivých vodítek a krytů dejte pozor, aby nedošlo k zachycení prstů do mezery. |
1
Otevřete přední kryt fixační stanice v pořadí vlevo a vpravo.
2
Odklopte vodítko (A1) (
).
).
3
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
Pokud přední LED dioda na jednotce (A2) bliká a zadní LED dioda svítí, vyjměte zachycený papír z jednotky A2.
Po vyjmutí zachyceného papíru LED kontrolky nezhasnou. Vizuálně se ujistěte, že zde nezůstal žádný papír.
4
Přiklopte vodítko (A1) ().
).
5
Zavřete přední kryt fixační stanice v pořadí vpravo a vlevo.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
Zachycení papíru v jednotlivých jednotkách

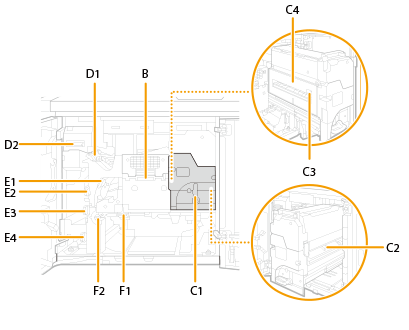

Polohy jednotlivých jednotek a „páčky (C1)“ a „vodítka (D1)“ v tomto postupu odpovídají znázornění na obrázku.
 |
Okolo fixační jednotky se nachází horký díl. Dbejte na to, abyste se při vyjímání papíru nedotkli vodítka. Při otevírání a zavírání jednotlivých vodítek a krytů dejte pozor, aby nedošlo k zachycení prstů do mezery. |
1
Otevřete přední kryt fixační stanice v pořadí vlevo a vpravo.
2
Zkontrolujte, zda se papír nezachytil v chladicí jednotce.
 | Odklopte páčku (B). |
 | Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.  |
Ponechte páčku (B) odklopenou. Zavřete ji poté, co zkontrolujete, zda nedošlo k zachycení papíru ve fixační jednotce.
3
Zkontrolujte, zda se papír nezachytil ve fixační jednotce.

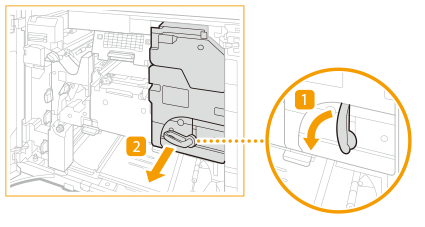

| Sklopením páčky (C1) doleva uvolněte zajištění. |
| Přidržte páčku (C1) a současně vytáhněte fixační jednotku ven.  |
 | Pokud se papír zachytil na vstupu fixační jednotky, opatrně jej vytáhněte ve směru šipky.  |

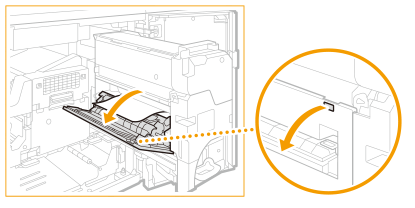

 | Odklopte vodítko (C3). |

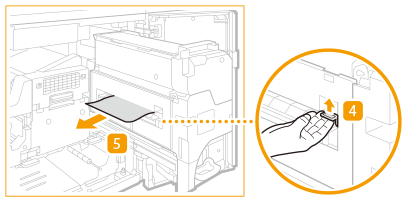

 | Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky a současně rukou přidržte odklopené vodítko (C3).  Vodítko (C3) se po uvolnění zavře. |
 | Otevřete kryt (C4).  |
 | Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.  |
 | Zavřete kryt (C4). |

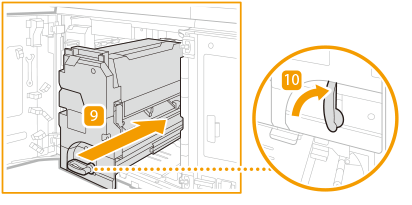

 | Fixační jednotku opatrně zasuňte zpět do stroje a současně přidržte páčku (C1). Při zasouvání fixační jednotky se může páčka (C1), kterou přidržujete, pohnout a vyskočit směrem ven, ale nejedná se o závadu. Zasuňte ji až na doraz a přejděte k dalšímu kroku. |
 | Otočením páčky (C1) doprava ji zajistěte.  |
 | Sklopte páčku (B) chladicí jednotky. |
4
Zkontrolujte, zda se papír nezachytil v horním vodítku podávání.
| Odklopte vodítko (D1).  |
| Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.  |
| Přiklopte vodítko (D1). |
5
Zkontrolujte, zda se papír nezachytil v jednotce Decala.
| Odklopte páčku (D2).  |
| Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.  |
| Sklopte páčku (D2). |
6
Zkontrolujte, zda se papír nezachytil v obráceném tažném vodítku (vpravo).
| Odklopte vodítko (E1).  |
| Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.  |
| Přiklopte vodítko (E1). |
7
Zkontrolujte, zda se papír nezachytil v obráceném horním vertikálním vodítku trasy (vlevo).
| Odklopte vodítko (E2).  |
| Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.  |
| Přiklopte vodítko (E2). |
8
Zkontrolujte, zda se papír nezachytil ve vodítku trasy (vlevo).
| Odklopte vodítko (E3).  |
| Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.  |
| Přiklopte vodítko (E3). |
9
Zkontrolujte, zda se papír nezachytil v posunu inverze (vlevo) nebo v části pro 2strannou inverzi.
| Odklopte vodítko (E4).  |
| Pokud se papír zachytil v posunu inverze (vlevo), opatrně jej vytáhněte ve směru šipky.  |
| Pokud se papír zachytil v části pro 2strannou inverzi, opatrně jej vytáhněte ve směru šipky.  |
| Přiklopte vodítko (E4). |
10
Zkontrolujte, zda se papír nezachytil v 2stranném vodítku (vpravo).
| Odklopte vodítko (F1).  |

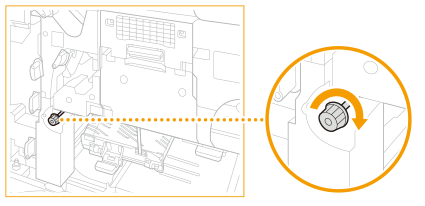

| Otočte kolečko (F2) ve směru hodinových ručiček.  |
| Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.  |
| Přiklopte vodítko (F1). |
11
Zavřete přední kryt fixační stanice v pořadí vpravo a vlevo.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
