Käytettävissä oleva paperi
Tässä laitteessa voidaan käyttää seuraavassa taulukossa mainittuja paperityyppejä.
Liitettyjen lisävarusteiden yhteydessä käytettävien papereiden tiedot löydät lisävarusteiden oppaista.
Varmista myös paperin käyttämiseen liittyvät varotoimet.
Liitettyjen lisävarusteiden yhteydessä käytettävien papereiden tiedot löydät lisävarusteiden oppaista.
Varmista myös paperin käyttämiseen liittyvät varotoimet.
|
Käytä vain tälle laitteelle suositeltuja papereita saadaksesi korkealuokkaisia tulosteita. Muun tyyppisten papereiden käyttö saattaa aiheuttaa ongelmia, kuten paperitukoksia. Jos käytät paperityyppiä, jota ei suositella tälle laitteelle, ota yhteys jälleenmyyjään tai huoltoedustajaan. Voit käyttää tässä laitteessa useita paperityyppejä, mutta et ehkä saavuta sopivaa kuvanlaatua ja paperin syöttöä riippuen paperin ominaisuuksista (jäykkyys, paksuus, ilmavuus, pehmeys, imukykyisyys, jne.). Käytä paperin paksuuden referenssinä tavallista paperia, jonka paksuus on enintään 430 mikrometriä. Jos haluat käyttää synteettistä (polypropeeni) paperia ja synteettistä (polyesteri) paperia, ota yhteys jälleenmyyjään tai huoltoedustajaan. |
Tuetut paperikoot
Paperikoot | Paperilähde (vakio) | Paperilähde (lisävaruste) | |
Pääyksikön paperisäiliö | POD Deck-E | Document Insertion Unit-R | |
A4 |  | | |
A4R | | | |
A3 | | | |
B4 | | | |
B5 | | | |
B5R | | | |
305 x 457 mm | | | |
320 x 450 mm (SRA3) | | | |
330 x 483 mm | | | |
16K | | | |
16KR | | | |
8K | | | |
LTR | | | |
LTRR | | | |
LGL | | | |
11 x 17 | | | |
EXEC | | | |
Muokattu koko (182 mm x 182 mm – 330,2 mm x 487,7 mm) | | | |

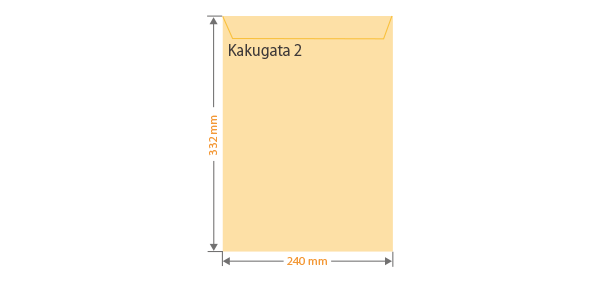

Kakugata 2 | | | – |
 | ||||||||

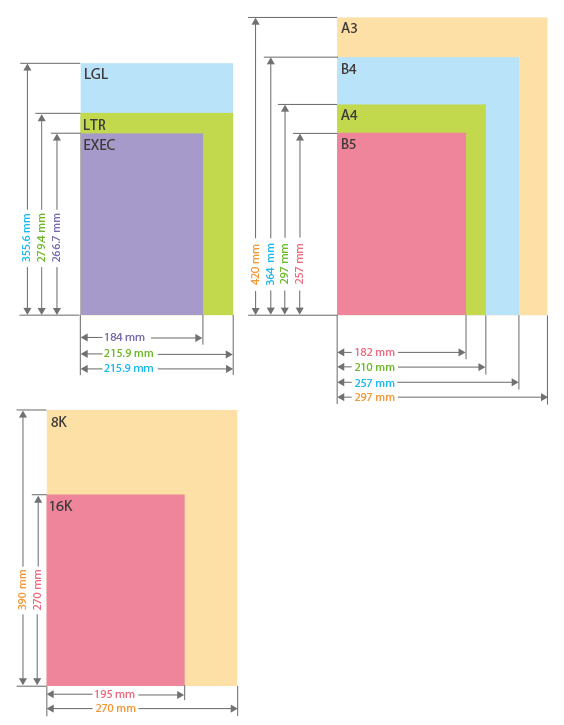

Tämän laitteen tukemat paperikoot |
Pystysuunta | Vaakasuunta | ||
 |  |
"A4R," "B5R," and "LTRR" viittavat paperikokoihin A4 / B5 / LTR, jotka lisätään vaakasuunnassa.
Tuetut paperityypit
Tässä laitteessa voi käyttää kloorivapaata paperia.
Paperityyppi | Peruspaino | Paperilähde (vakio) | Paperilähde (lisävaruste) | |
Pääyksikön paperisäiliö | POD Deck-E | Document Insertion Unit-R | ||
Ohut | 60–63 g/m2 | | | |
Tavallinen 1 | 64–79 g/m2 | | | |
Tavallinen 2 | 80–105 g/m2 | | | |
Paksu 1 | 106–128 g/m2 | | | |
Paksu 2 | 129–150 g/m2 | | | |
Paksu 3 | 151–180 g/m2 | | | |
Paksu 4 | 181–209 g/m2 | | | |
Paksu 5 | 210–256 g/m2 | | | |
Paksu 6 | 257–300 g/m2 | | | |
Paksu 7 | 301–325 g/m2 | | | – |
Paksu 8 | 326–400 g/m2 | | | – |
Paksu 9*1 | 401–450 g/m2 | | | – |
Paksu 10*1 | 451–500 g/m2 | | | – |
Väri | 64–79 g/m2 | | | |
Kierrätetty 1 | 64–79 g/m2 | | | |
Kierrätetty 2 | 80–105 g/m2 | | | |
Kierrätetty 3 | 210–256 g/m2 | | | |
Rei'itetty 1 | 64–79 g/m2 | | | |
Rei'itetty 2 | 80–105 g/m2 | | | |
Kalvo | 151–180 g/m2 | | | – |
Kirkas filmi | 151–180 g/m2 | | | – |
Läpikuultava filmi | 151–180 g/m2 | | | – |
Tarrat | 151–180 g/m2 | | | – |
Indeksivälilehti 1 | 151–180 g/m2 | *2 | *2 | |
Indeksivälilehti 2 | 181–209 g/m2 | *2 | *2 | |
Kirjepaperi | 80–105 g/m2 | | | |
1-puol. päällystetty Ohut 2 | 70–79 g/m2 | | | |
1-puol. päällystetty Ohut 1 | 80–105 g/m2 | | | |
1-puolinen päällystetty 1 | 106–128 g/m2 | | | |
1-puolinen päällystetty 2 | 129–150 g/m2 | | | |
1-puolinen päällystetty 3 | 151–180 g/m2 | | | |
1-puolinen päällystetty 4 | 181–209 g/m2 | | | |
1-puolinen päällystetty 5 | 210–220 g/m2 | | | |
1-puolinen päällystetty 6 | 221–256 g/m2 | | | |
1-puolinen päällystetty 7 | 257–300 g/m2 | | | |
1-puolinen päällystetty 8 | 301–325 g/m2 | | | – |
1-puolinen päällystetty 9 | 326–400 g/m2 | | | – |
1-puol. päällystetty 10*1 | 401–450 g/m2 | | | – |
1-puol. päällystetty 11*1 | 451–500 g/m2 | | | – |
2-puol. päällystetty Ohut 2 | 70–79 g/m2 | | | |
2-puol. päällystetty Ohut 1 | 80–105 g/m2 | | | |
2-puolinen päällystetty 1 | 106–128 g/m2 | | | |
2-puolinen päällystetty 2 | 129–150 g/m2 | | | |
2-puolinen päällystetty 3 | 151–180 g/m2 | | | |
2-puolinen päällystetty 4 | 181–209 g/m2 | | | |
2-puolinen päällystetty 5 | 210–220 g/m2 | | | |
2-puolinen päällystetty 6 | 221–256 g/m2 | | | |
2-puolinen päällystetty 7 | 257–300 g/m2 | | | |
2-puolinen päällystetty 8 | 301–325 g/m2 | | | – |
2-puolinen päällystetty 9 | 326–400 g/m2 | | | – |
2-puol. päällystetty 10*1 | 401–450 g/m2 | | | – |
2-puol. päällystetty 11*1 | 451–500 g/m2 | | | – |
Mattapintainen Ohut 2 | 70–79 g/m2 | | | |
Mattapintainen Ohut 1 | 80–105 g/m2 | | | |
Mattapintainen 1 | 106–128 g/m2 | | | |
Mattapintainen 2 | 129–150 g/m2 | | | |
Mattapintainen 3 | 151–180 g/m2 | | | |
Mattapintainen 4 | 181–209 g/m2 | | | |
Mattapintainen 5 | 210–220 g/m2 | | | |
Mattapintainen 6 | 221–256 g/m2 | | | |
Mattapintainen 7 | 257–300 g/m2 | | | |
Mattapintainen 8 | 301–325 g/m2 | | | – |
Mattapintainen 9 | 326–400 g/m2 | | | – |
Mattapintainen 10*1 | 401–450 g/m2 | | | – |
Mattapintainen 11*1 | 451–500 g/m2 | | | – |
Pintakuvioitu 1 | 80–105 g/m2 | | | |
Pintakuvioitu 2 | 106–128 g/m2 | | | |
Pintakuvioitu 3 | 129–150 g/m2 | | | |
Pintakuvioitu 4 | 151–180 g/m2 | | | |
Pintakuvioitu 5 | 181–209 g/m2 | | | |
Pintakuvioitu 6 | 210–256 g/m2 | | | |
Pintakuvioitu 7 | 257–300 g/m2 | | | |
Veliini 1*3 | 80–105 g/m2 | | | |
Veliini 2*3 | 106–128 g/m2 | | | – |
Synteettinen (polypropeeni) | 151–180 g/m2 | | | |
Synteettinen (polyesteri) | 151–180 g/m2 | | | |
Kirjekuori*4 | 70–128 g/m2 | | | – |
Postikortti | 181–220 g/m2 | | | – |
*1 Paperia, jonka peruspaino on 400 g/m2 – 500 g/m2, voidaan käyttää vain B4-kokoiselle tai sitä suuremmalle paperille.
*2 Lisävarusteena saatava Tab Feeding Attachment-E vaaditaan.
*3 Joitakin pergamentteja ei voi käyttää.
*4 Tulostetut kirjekuoret saattavat rypistyä riippuen siitä, miten kuori on liimattu yhteen ja mikä on läpän sijainti.
Kaksipuoliseen tulostukseen käytettävissä oleva paperi
Kun tulostetaan kaksipuolisesti, et voi käyttää seuraavia paperityyppejä.
Paperityyppi: | Kalvo, tarrat, välilehti 1 - välilehti 2 ja kirjekuori |
Jos käytät muuta paperia, tulosta paperin takapuolelle käyttämällä valintaa <2. sivu 2-puol. arkista>.
Paperi ei käytettävissä viimeistelyyn
Viimeistelytoiminnot eivät ole käytettävissä tulostettaessa kalvolle, kirkkaalle filmille, tarroille tai kirjekuorelle.
Paksun paperin käyttäminen vihkonidonnassa
Jos käytät kannessa paperia Paksu 7–Paksu 10 <Vihko>-tilassa, voit tulostaa kohtaan <Etukansi> ja <Takakansi>.
Paperi käytettäessä High Capacity Stacker-J -yksikköä
Kun High Capacity Stacker-J on asennettu, laitteeseen syötettävissä olevan paperin vähimmäiskoko on 182 x 182 mm (kirjekuoret mukaan lukien). Kirjekuoria ei myöskään voi pinota High Capacity Stacker-J -yksikköön.
Tulostuksen kohdistusvirhe esipainetulle paperille, reunustetulle paperille tai värilliselle paperille
Jos käytät esipainettua paperia, reunustettua paperia tai värillistä paperia ja painettu kuva on kohdistunut väärin pystysuuntaisesti katsottuna paperin syöttösuunnasta, aseta <Ei> kohtaan <Autom. V/O reunan säätö> kohdassa <Paperiasetukset> kohdassa <Yleisasetukset> (Asetukset/Tallennus). Paperityypin hallinta-asetukset
Käyttökelvoton paperi
|
Tarkista ennen tulostamista, onko käytettävä paperi sopivaa. Älä käytä seuraavia paperityyppejä, sillä ne voivat aiheuttaa paperitukoksia tai tulostusvirheitä: Rypistynyt, käpristynyt, repeytynyt tai kostea paperi*1 Ohut lämpökopiopaperi, hyvin ohut paperi, karkea paperi, kiiltävä paperi Paperi, jossa on liimaa tai muuta tarttuvaa materiaalia, tai etikettipaperia, jonka kääntöpuoli on helposti irrotettavissa. Lämpösiirtotulostimella tulostettu paperi, lämpösiirtotulostimella tulostetun paperin taustapuoli *1 Kostealle paperille tulostaminen voi aiheuttaa höyryn vapautumista tulostusalueelta tai vesipisaroiden tarttumista tulostusosaan, mutta tämä ei tarkoita toimintahäiriötä. Tämä johtuu siitä, että paperin sisältämä vesi haihtuu lämmöstä, joka syntyy, kun väriaine kiinnittyy paperiin. Tämä tapahtuu todennäköisemmin, kun huoneen lämpötila on matala. |
Paperiin liittyvät varotoimet
|
Kun käytät paperiaKäytä vain paperia, joka on täysin mukautunut laitteen asennusympäristöön. Toisenlaisessa lämpötilassa tai kosteudessa säilytetyn paperin käyttäminen voi aiheuttaa paperituloksia tai heikentää tulostuslaatua. Kun paperia leikataan, paperin terävät sivut on tasoitettava hiontatyökalulla. Voit tasoittaa paperin terävät sivut asettamalla sen tasaiselle pinnalle ja siirtämällä hiontatyökalua kohtisuoraan reunoja vasten noin kolme kertaa. Jos paperin jokaista neljää sivua ei tasoiteta, kuviin saattaa ilmestyä raitoja, tai se saattaa vaikuttaa haitallisesti paperin syöttöön.  Paperin käsittely ja säilytysKäytä paperi pian pakkauksen avaamisen jälkeen, sillä kosteuden imeytyminen paperiin saattaa vaikuttaa kuvan laatuun ja paperin syöttöön. Kääri jäljellä oleva paperi alkuperäiseen pakkaukseen ja säilytä sitä tasaisella alustalla. Pidä paperi alkuperäisessä pakkauksessaan, joka suojaa paperia kosteudelta tai kuivuudelta. Älä säilytä paperia niin, että se pääsee käpristymään tai taittumaan. Älä säilytä paperia pystysuorassa tai pinoa liikaa paperia päällekkäin. Älä säilytä paperia suorassa auringonvalossa tai paikassa, joka on erittäin kostea tai kuiva tai jonka lämpötila tai kosteus vaihtelee huomattavasti. Parin säilytyksessä sallittu kosteusalue on 25–75 % (huoneenlämpötilan ollessa 15–27,5 °C). Paperin säilyttäminen paikassa, joka ei vastaa näitä tietoja, saattaa vaikuttaa paperin syöttöön ja kuvanlaatuun. |
Ohjeet esipainetun paperin käyttöön
Sellaisen paperin käyttö, jolle on jo painettu jotain muulla koneella (esipainettu paperi), saattaa johtaa osien eliniän lyhenemiseen tai lisääntyneeseen puhdistustarpeeseen. Tietoa esipainetun paperin käyttöä koskevista ohjeista, kuten esipainetulla paperilla käytetystä musteesta, suihkejauheen levityksestä sekä turvallisuudesta, saat ottamalla yhteyttä toimittajaan, esipainetun paperin ostopaikkaan tai paikalliseen valtuutettuun Canon-jälleenmyyjään.
Siirtotulostimella painetun paperin käyttö
Tyypin mukaan siirtotulostimissa käytettävä muste saattaa sisältää aineita (kuten liuottimia tai vahaa), joka saattaa johtaa sen pehmenemiseen tai sulamiseen korkeissa lämpötiloissa. Koneessa on korkea väriaineen kiinnityslämpötila, joten tällaisilla mustetyypeillä painetun paperin käyttö saattaa johtaa musteen tarttumiseen kiinnitysyksikköön jne. saaden luovutetun paperin näyttämään likaiselta tai johtaa joko eliniän lyhenemiseen tai osien heikkenemiseen. Jotta musteen sulaminen voidaan estää, on suositeltavaa käyttää paperia, joka on painettu kuumuudenkestävällä öljypohjaisella (hapettumis-polymerisaatio-tyyppi) musteella tai UV-valossa kovettuvalla musteella.
Jos muste sulaa, ongelma voidaan ratkaista alentamalla kiinnitysyksikön lämpötilaa. Tämä saattaa kuitenkin heikentää kiinnitystä. Lisätietoja antaa käyttämäsi jälleenmyyjä tai huoltoedustaja.
Kuivaa esipainettua paperia riittävän pitkään (vähintään 72 tuntia) ennen käyttöä.
Älä tulosta osioihin, joilla on jo mustetta, tai osioihin, jotka on lakattu. Se saattaa johtaa likaiseen tulosteeseen, jossa väriaine ei tartu musteella käsiteltyyn pintaan (etenkin käytettäessä päällystettyä paperia) tai tulosteeseen, jossa on moiré-efekti (läikehtivä aaltokuvio) näytön taajuuden ja näytön kulmien mukaan. Jos on tulostettava musteella käsitellylle pinnalle, tulostusjälkeä voidaan ehkä parantaa tulostamalla alueelle, jolla kuvan tummuus on erittäin alhainen. Moiré-efektin suhteen tulostusjälkeä voidaan myös parantaa säätämällä näytön taajuutta. Lisätietoja antaa käyttämäsi jälleenmyyjä tai huoltoedustaja.
Suihkejauheet ovat hiukkasia, joita käytetään ehkäisemään valumista, kun tulostukseen käytetään öljypohjaista mustetta. Paperin syöttäminen koneeseen suihkejauheiden kanssa saattaa aiheuttaa suihkejauheiden varisemista koneen sisällä, mikä johtaa likaiseen tulosteeseen tai heikentää rullien ja hihnojen siirtosuorituskykyä. Jos siis käytät öljypohjaisella musteella käsiteltyä paperia, vältä runsaasti suihkejauheita sisältävän paperin käyttöä. Jos ongelma ilmenee edelleen, suosittelemme poistamaan suihkejauheet. Jos suihkejauheet likaavat koneen sisäosat, ota yhteys käyttämääsi jälleenmyyjään tai huoltoedustajaan.
Täysvärilasertulostimella painetun paperin käyttö
Älä käytä paperia, joka on painettu täysvärilasertulostimella. Koska tämän koneen väriaineen tartuntalämpötila on korkeampi kuin tavallisessa värilasertulostimessa, paperi saattaa juuttua kiinnitysyksikköön ja vahingoittaa konetta, jos väriaine tai esipainettu materiaali sulaa. Määritetyissäkin olosuhteissa tulosteiden laatu saattaa heikentyä esimerkiksi kiillon muutosten kaltaisista syistä. Jos on käytettävä täysvärilasertulosteita, kavenna painoaluetta ja vähennä kuvan tummuutta. Jos kuitenkin käytät täysvärilasertulosteita, varmista, että otat yhteyttä käyttämääsi jälleenmyyjään tai huoltoedustajaan.
Voit käyttää täysvärilasertulostimella painettua paperia vain, jos paperia käytetään kantena tai jos arkit syötetään yksiköstä Document Insertion Unit-R. Varo siinä tapauksessa, että paperi ei käpristy ja että paperi ei tartu yhteen.
Muuta huomioitavaa
Kun esipainettu paperi syötetään koneeseen, paperin laatu saattaa muuttua. Jos paperia ei edelleenkään syötetä oikein, suorita seuraava toimenpide: <Säädä pap.erott. tuuletustaso>.
Pakkaa esipainettu paperi alkuperäiseen pakkaukseen ja säilytä sitä kuivassa paikassa suojassa suoralta auringonvalolta.
Paperin käpristymistä koskevat varotoimet
Jos ilmenee paperitukos tai jos tulostuslaatu on huonoa, syynä on usein paperin käpristyminen. Paperin jäykkyys, käpristymissuunta ja käpristymisen määrä vaikuttavat voimakkaasti siihen, miten hyvin paperi kulkee koneen läpi. Jos paperi käpristyy, säädä käpristymisen määrää aina alla kuvatun asianmukaisen tason mukaiseksi.
Paperin kuitusuunnan ja käpristymisen välinen suhde
Paperin jäykkyys vaihtelee sen kuitusuunnan (kuidut, joista paperi koostuu) mukaan. Paperi käpristyy todennäköisemmin samansuuntaisesti kuitusuuntaansa nähden.
Paperin kuitusuunta | ||
Pitkät kuidut | Lyhyet kuidut | |
 |  | |
 : Voimakas käpristymistaipumus : Alhainen käpristymistaipumus |
 |
Käytettäessä 60 g/m2–63 g/m2:n ohutta paperia on suositeltavaa käyttää paperia, jonka kuidut ovat samansuuntaiset sen syöttösuuntaan nähden. |
Käpristymisen korjaaminen
Jotta voidaan ehkäistä käpristymisen aiheuttamia ongelmia, on varmistettava, että käpristyminen korjataan ja että se pysyy asianmukaisella hyväksyttävällä tasolla. Mahdollisesti ongelmia aiheuttava käpristymän määrä riippuu paperin tyypistä ja paksuudesta.
| ||||||||||||||||||
Käpristymisen mittaus Kuten alla olevissa kaavioissa on esitetty, paperi asetetaan tasaiselle pinnalle käpristymät ylöspäin ja käpristymän määrä mitataan paperin etureunan molemmista kulmista. Jos käpristymä on poikittainen syöttösuuntaan nähden
Jos käpristymä on samansuuntainen syöttösuuntaan nähden
|
Hyväksyttävä käpristymä, kun käpristymä on poikittainen syöttösuuntaan nähden
Jos paperi syötetään pääyksiköstä tai POD Deck-E- tai Secondary POD Deck-E -yksiköstä
On suositeltavaa säilyttää enintään 5 mm:n käpristymä sekä ylös- että alaspäin suuntautuvan käpristymän kohdalla.
Jos paperi on painavampi kuin 350 g/m2, sitä ei voi käyttää alaspäin suuntautuvaan käpristymään.
Hyväksyttävä käpristymä, kun käpristymä on pitkittäinen syöttösuuntaan nähden
Jos paperi syötetään pääyksiköstä tai POD Deck-E- tai Secondary POD Deck-E -yksiköstä
Paperi, joka näyttää käpristyneeltä syöttösuunnan etupuolelta katsottuna, saattaa aiheuttaa aukkoja paperisäiliön sivujen säätölevyjen väliin, jolloin paperi syötetään vinottain. Jos on käytettävä käpristynyttä paperia, varmista, että käpristymisen määrä on enintään 5 mm.
Jos käytössä on paksu paperi (106 g/m2 to 500 g/m2), sitä ei voi käyttää käpristymään. Lisäksi paksun paperin (106 g/m2–500 g/m2) käyttö saattaa aiheuttaa syöttöongelmia silloinkin, kun paperi ei ole käpristynyt. Kun käytetään paperia, jonka koko on pienempi kuin A4, on suositeltavaa käyttää paperia, jonka kuidut ovat samansuuntaiset pidemmän puolen kanssa. Kun käytetään paperia, jonka koko on suurempi kuin B4, on suositeltavaa käyttää paperia, jonka kuidut ovat samansuuntaiset lyhyemmän puolen kanssa.
|
Paksun ja pienikokoisen paperin kohdalla molemminpuolisen käpristymän ero saa olla enintään 5 mm.  : Käpristymän määrä 1 mm: Käpristymän määrä 7 mm |
Laitteella tulostetun paperin säilyttäminen
Huomaa seuraavat varotoimet, kun käsittelet ja säilytät laitteella tulostettua paperia.
Tulostetun paperin säilyttäminen
Säilytä paperi tasaisella alustalla.
Älä säilytä paperia yhdessä PVC:stä (polyvinyylikloridi) tehtyjen esineiden kanssa, kuten läpinäkyvissä muovitaskuissa. Väriaine saattaa sulaa ja paperi voi liimautua kiinni PVC-pohjaiseen materiaaliin.
Säilytä paperi niin, ettei se taitu tai rypisty. Jos teet niin, väriainetta saattaa irrota.
Jos aiot säilyttää papereita pitkiä aikoja (kaksi vuotta tai kauemmin), säilytä ne esimerkiksi kansioissa.
Pitkäaikainen säilytys saattaa muuttaa paperin väriä, mikä voi saada tulostusjäljen näyttämään haalistuneelta.
Älä säilytä papereita kuumassa paikassa.
Huomioitavaa kun tulosteita kiinnitetään liimalla
Varmista, että käytät liimaa joka ei liukene.
Kokeile liimaa tarpeettomaan tulosteeseen ennen käyttöä.
Kun pinoat liimattuja tulosteita, tarkista että liima on täysin kuivunut.
