Asennuspaikka
Suora auringonpaiste
Valaistus
Kuljetusreitti

Asennuspaikka

Älä asenna laitetta seuraavanlaisiin paikkoihin.
Erittäin pölyiset paikat.
Paikat, joissa säilytetään herkästi haihtuvia tai palavia materiaaleja, kuten alkoholia ja maalinohenteita.
Paikat, joissa laite altistuu äkillisille lämpötilan muutoksille.
Mikäli laite on asennettu viileään huoneeseen, joka lämmitetään nopeasti, kosteutta saattaa tiivistyä vesipisaroina laitteen sisäosiin. Tämä voi heikentää merkittävästi tulostuslaatua, haitata alkuperäisen skannausta tai aiheuttaa täysin vaaleita tulosteita.
Paikat lähellä tietokoneita tai muita sähköisiä tarkkuusinstrumentteja.
Laitteen kehittämät sähköiset häiriöt ja tulostuksen aiheuttama värähtelyt saattavat vaikuttaa haitallisesti kyseisiin laitteisiin.
Paikat lähellä televisiovastaanottimia, radioita tai vastaavia sähkölaitteita.
Laite saattaa aiheuttaa häiriöitä ääni- ja kuvasignaalin vastaanottoon. Kytke virtajohdon pistoke pistorasiaan ja jätä laitteen ja muiden sähköisten laitteiden väliin mahdollisimman paljon tilaa.
Paikat lähellä ultraääni-ilmankostuttimia tai sprinklerikostuttimia.
Ole huolellinen asennuspaikan ja käyttöympäristön suhteen, kun asennat laitteen johonkin seuraavista paikoista.
Paikat lähellä laitteita (*), joista vapautuu herkästi haihtuvia aineita.
Herkästi haihtuvat aineet saattavat päästä laitteen sisälle ja vaikuttaa kuvanlaatuun.
Jos käytät tällaisia laitteita, selvitä asia käyttämältäsi valtuutetulta Canon-jälleenmyyjältä tai huoltoedustajalta ennen käyttöä.
*Esimerkkejä: kuumaliimaa käyttävät laitteet (kirjansidontakoneet tai laminaattorit), aromaterapialaitteet, diatsokopiokoneet yms.
Useiden laitteiden asentaminen
Jos asennat useita laitteita lähekkäin, kysy käyttämältäsi valtuutetulta Canon-jälleenmyyjältä tai huoltoedustajalta laitteiden asettelusta ennen asennusta, jotta laitteiden ilmanotto-osat eivät ole liian lähellä muiden laitteiden ilmanpoisto-osaa.
Älä poista laitteen tukijalkoja.
Älä poista laitteen tukijalkoja asennuksen jälkeen.
Jos kuormitat laitteen etuosaa, kun paperikasetit, paperisäiliöt tai laitteen osat ovat ulosvedettyinä, laite saattaa kaatua eteenpäin. Estä tämä varmistamalla, että säätöjalat ovat paikallaan.

Suora auringonpaiste

Älä asenna laitetta suoraan auringonpaisteeseen.
Mikäli tämä on välttämätöntä, varjosta laitetta verhoilla. Varmista, että verhot eivät peitä laitteen ilmanvaihtoaukkoja, tai haittaa laitteen virransaantia.

Valaistus

Suosittelemme asentamaan laitteen paikkaan, jossa on vähintään 500 luksia (75 cm korkeudella lattiasta) normaalikäytön ja hoidon aikana.

Kuljetusreitti

imagePRESS V1350 -painoyksikön mitat ovat 1 391 mm (L) x 1 130 mm (S) x 1 456 mm (K). Painoyksikön paino on noin 700 kg.
Varmista näiden mittojen ja painon perusteella, että koneen toimitusta varten on riittävästi liikkumatilaa ja että lattia on riittävän kestävä.

Lattian rakenne

Lattian rakenne
Lattiarakenteen standardiarvot
Eri standardiarvojen mittausmenetelmät

Lattian rakenne

Lattian, jolle tämä laite asennetaan, kantavuuden on oltava vähintään 560 kg/m2 lattiakuormaa. Vaikka lattian kantavuus ei olisikaan tällaista tasoa, laite voidaan asentaa pilarin tai palkin lähelle. Ota yhteyttä rakennuttajaan ennen laitteen asentamista.
Laitteen paino kohdistuu lattiaan ensisijaisesti säätöjalkojen ja pyörien kautta. Suosittelemme, että painon jakamiseen käytetään alusmattoa.
Suosittelemme alusmaton käyttöä myös silloin, kun laite asennetaan kokolattiamatolle tai puulattialle. Lisätietoja alusmatoista saat jälleenmyyjältä.
Älä asenna laitetta epävakaalle lattialle tai alustalle.

Lattiarakenteen standardiarvot

Asenna imagePRESS V1350 ja lisävarusteet lattialle, joka täyttää seuraavat standardivaatimukset.
Lattian jäykkyys
Lattia saa painua enintään 4 mm, kun siihen kohdistuu 1 200 kg/m2 kuorma.
Jos tämä ehto ei täyty, käytä lattialevyjä osin.
* Käytä lattialevyjä, jos laite asennetaan matolle, puulattialle tai kumilattialle.
* Pyri korjaamaan tukipalkkien korkeusero pinoamalla lattialevyjä lattian painuman mukaan.
Lattian tasaisuus
Satunnaisen suorakaiteen muotoisen 1 100 mm x 530 mm:n kokoisen alueen tasaisuuspoikkeaman on oltava enintään 4 mm.
Lattian pystypoikkeama
Kahden satunnaisen 1 000 mm:n etäisyydellä olevan pisteen välisen pystypoikkeaman on oltava enintään 3 mm.
(Lattian painaumaa ei lasketa mukaan.)
Lattian kaltevuus
Kahden satunnaisen, 1 600 mm:n etäisyydellä toisistaan olevan pisteen välisen kallistuksen on oltava enintään 3 mm.

Eri standardiarvojen mittausmenetelmät

Standardiarvot mitataan seuraavien menetelmien mukaisesti.
Käytä rautalevyä lattialevynä, jonka koko on 890 mm x 487,5 mm, paino 13 kg ja paksuus 4 mm.
Lattian kuormankestävyys
Varmista lattian kuormankestävyys sen rakennuksen urakoitsijalta, johon kone on suunniteltu asennettavaksi.
Lattian jäykkyys

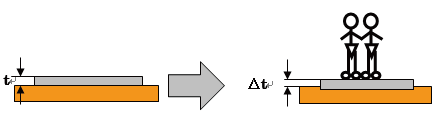

Valmistele yksi lattialevy ja aseta se laitteen asennuspaikkaan. Mittaa lattian painuma, kun levylle astuu kaksi aikoista (noin 150 kg). Arvioi tästä mittaustuloksesta lattian painuma, kun laite asennetaan. Käytä siihen suhteellista laskentaa.

Laskentatapa
Parametrit:
t: korkeus lattiasta lattialevyn yläpintaan
Δt: korkeus lattiasta lattialevyn yläpintaan, kun siihen kohdistuu kuorma
Ts (mm/kgf): lattian painuman arvioitu vakio
Ts (ME): lattian painuma tämän laitteen asennuspaikassa
Laske ensin arvioitu lattian painumavakio.
Ts (mm/kgf) = (t - Δt)/150
Arvioi tämän vakion avulla lattian painuma tämän laitteen asennuspaikassa.
Ts (ME) = (700 (kgf)/2) × Ts (mm/kgf)
Esimerkki
Kun
t = 4 mm ja Δt = 3 mm
Lattian arvioitu painumavakio lasketaan seuraavasti.
(4 - 3)/150 = 0,006
Tässä esimerkissä lattian arvioitu painuma laitteen asennuspaikassa on 2,1 mm seuraavan kaavan mukaisesti.
Ts (ME) = (700 (kgf)/2) × 0,006 = 2,1
Lattian tasaisuus
Aseta yksi lattialevy laitteen asennuspaikkaan ja aseta vesivaaka sen keskelle. Vaaita lattialevy asettamalla välilevyjä (kolikkoja) lattialevyn A- tai B-kohdan alle seuraavan kuvan mukaisesti. Laske lattian tasaisuus välilevyjen paksuudesta ja lukumäärästä.
Laskentatapa
Käytä välilevyinä saman paksuisia kolikkoja.
Parametrit:
t (mm): välilevyn paksuus
a: kohdan A alle asetettujen välilevyjen lukumäärä
b: kohdan B alle asetettujen välilevyjen lukumäärä
Kun a > b, lattian tasaisuus lasketaan seuraavalla kaavalla.
t x a (mm)
Esimerkki
Välilevyinä käytetään 1 mm:n paksuisia kolikkoja.
Jos kohdan A alle asetetaan kaksi välilevyä ja kohdan B alle ei aseteta mitään, jotta lattialevy saadaan vaaitettua, lattian tasaisuus on 2 mm.
Lattian pystyväli
(Tätä menettelyä käytetään, kun
lattiassa on porrastus.)
Aseta kaksi lattialevyä vierekkäin ja aseta ne lattialle laitteen asennuspaikkaan. Aseta yksi lattialevy vaakasuuntaan lattian tasaisuuden mittaustavan mukaisesti. Aseta sitten toinen levy vaakasuuntaan samalla tavalla. Mittaa lattialevyjen välinen korkeusero.
Huomautus mittauksesta
Aseta kaksi lattialevyä niin, että niiden pitkät sivut ovat kohdakkain.
Lattian kaltevuus
(Tätä menettelyä käytetään, kun lattiassa on lievä kallistus.)

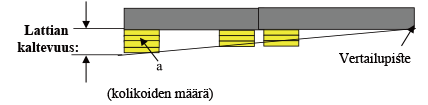

Aseta kaksi lattialevyä vierekkäin ja aseta ne lattialle laitteen asennuspaikkaan. Aseta yksi lattialevy vaakasuuntaan lattian tasaisuuden mittaustavan mukaisesti. Aseta sitten välilevyjä (kolikkoja) toisen lattialevyn alle siten, että levy on vaakasuorassa ja samalla korkeudella ensin asettamasi levyn kanssa. Aseta välilevyt tässä tapauksessa vapaavalintaisiin paikkoihin lattialevyn reunan alle. Mittaa lattian kaltevuus niiden välilevyjen paksuudesta, jotka ovat kauimpana vertailupisteestä (korkeuden vertailukohdaksi valitusta pisteestä).
(Katso seuraavaa kuvaa.)
Huomautus mittauksesta
Aseta kaksi lattialevyä niin, että niiden pitkät sivut ovat kohdakkain.
Laskentatapa
Käytä välilevyinä saman paksuisia kolikkoja. Parametrit:
t (mm): välilevyn paksuus
a: välilevyjen lukumäärä
Lattian tasaisuus lasketaan seuraavalla kaavalla.
S = t × a (mm)
Esimerkki
Välilevyinä käytetään 1 mm:n paksuisia kolikkoja. Jos vertailupisteestä kauimmaiseen paikkaan asetetaan kolme välilevyä, lattian kaltevuus on 3 mm (= 1 mm × 3).

Asennustila

Tarvittava asennustila
Kääntämiseen tarvittava vähimmäistila
Jokaisen osan koko ja paino

Tarvittava asennustila

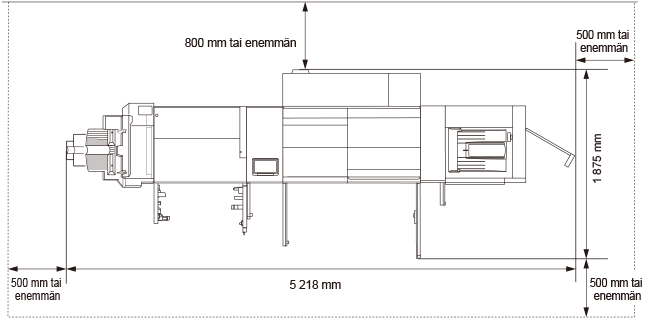

Jätä laitteen taustapuolen ja seinän väliin ainakin 800 mm tilaa.
Lisäksi laitteiden väliin tarvitaan 5 mm:n tila niiden yhdistämistä varten.

Normaalikokoonpano (vähimmäiskokoonpano)

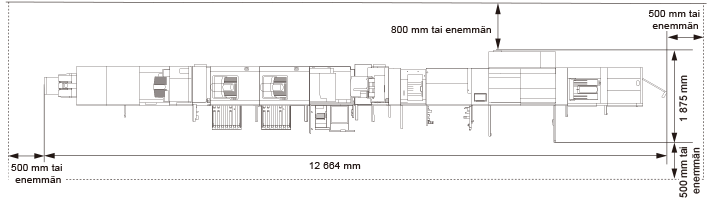

imagePRESS V1350 + Booklet Finisher-AF + POD Deck-E

Kokoonpano kaikilla lisävarusteilla (maksimi)

imagePRESS V1350 + Two-Knife Booklet Trimmer-B + Booklet Trimmer-G + Booklet Finisher-AF + Paper Folding Unit-K + High Capacity Stacker-J x 2 + Perfect Binder-F + Multi Function Professional Puncher-C + Document Insertion Unit-R + Inspection Unit-C + Sensing Unit-B + POD Deck-E + Secondary POD Deck-E

Kääntämiseen tarvittava vähimmäistila

Seuraavassa on vähimmäisleveys, joka tarvitaan imagePRESS V1350 -yksikön ja jokaisen laitteen kääntämiseen käytävän kulmassa.
Mitat kuljetettaessa
(leveys x pituus)
Tarvittava käytävän vähimmäisleveys*
imagePRESS V1350
(painoyksikkö)
1 391 mm x 1 130 mm
2 293 mm
imagePRESS V1350
(kiinnitysasema)
936 mm x 775 mm
1 716 mm
imagePRESS V1350
(suoristusyksikkö)
366 mm x 775 mm
1 358 mm
POD Deck-E
982 mm x 792 mm
1 762 mm
Secondary POD Deck-E
745 mm x 792 mm
1 587 mm
Sensing Unit-B
750 mm x 515 mm
1 410 mm
Inspection Unit-B
450 mm x 792 mm
1 411 mm
Inspection Unit-C
750 mm x 515 mm
1 410 mm
Document Insertion Unit-R
823 mm x 793 mm
1 643 mm
Static Eliminator-A
450 mm x 792 mm
1 411 mm
Multi Function Professional Puncher-C
445 mm x 795 mm
1 411 mm
High Capacity Stacker-J
899 mm x 745 mm
1 668 mm
Paper Folding Unit-K
502 mm x 793 mm
1 439 mm
Staple Finisher-AF
800 mm x 792 mm
1 626 mm
Booklet Finisher-AF
800 mm x 792 mm
1 626 mm
Booklet Trimmer-G
1 835 mm x 790 mm
2 498 mm
Two-Knife Booklet Trimmer-B
536 mm x 770 mm
1 439 mm
* Kääntämiseen tarvittava vähimmäisleveys on laitteen (yksiköiden) vinottaispituus + noin 500 mm.

Jokaisen osan koko ja paino

Mitat (L x S x K)
Paino
imagePRESS V1350
(painoyksikkö, kiinnitysasema, suoristusyksikkö ja virtayksikkö)
2 691 mm x 1 165 mm x 1 456 mm
Noin 1 065 kg
POD Deck-E
982 mm x 792 mm x 1 095 mm
Noin 250 kg
POD Deck-E + Secondary POD Deck-E
1 794 mm x 792 mm x 1 095 mm
Noin 482 kg
Sensing Unit-B
515 mm x 750 mm x 1 228 mm
Noin 100,5 kg
Inspection Unit-B
250 mm x 792 mm x 1 040 mm
Noin 49,5 kg
Inspection Unit-C
515 mm x 842 mm x 1 080 mm
Noin 84,9 kg
Document Insertion Unit-R
746 mm x 793 mm x 1 407 mm
Noin 61 kg
Static Eliminator-A
250 mm x 792 mm x 1 040 mm
Noin 50 kg
Multi Function Professional Puncher-C
445 × 795 × 1 040 mm
Noin 102 kg
High Capacity Stacker-J
899 mm x 745 mm (1 250 mm*) x 1 141 mm (ylätason yläreunaan)
* Kun poistotaso on siirretty pois keräilijästä.
Noin 120 kg
High Capacity Stacker-J x 2
1 803 mm x 745 mm (1 250 mm*) x 1 141 mm (ylätason yläreunaan)
* Kun poistotaso on siirretty pois keräilijästä.
Noin 240 kg
Paper Folding Unit-K
336 × 793 × 1 190 mm
Noin 71 kg
Staple Finisher-AF
800 mm x 792 mm x 1 239 mm
Noin 133 kg
(sisäisen rei’ittimen kanssa)
Booklet Finisher-AF
800 mm x 792 mm x 1 239 mm
Noin 183 kg
(sisäisen rei’ittimen kanssa)
Booklet Trimmer-G
2 095 mm x 790 mm x 1 040 mm
(kuljetin ja luovutustaso mukaan lukien)
Noin 178 kg
(kuljetin ja luovutustaso mukaan lukien)
Two-Knife Booklet Trimmer-B
536 mm x 770 mm x 1 040 mm
(ilman kuljetinta ja luovutustasoa)
Noin 145 kg
(ilman kuljetinta ja luovutustasoa)

Asennusympäristö

Lämpötila ja kosteus
Lämpötilaerot
Ilmanvaihto
Korkeusrajoitukset
Laitteen ilmanvaihtoaukkojen tai -säleikköjen peittäminen voi vaikuttaa haitallisesti kuvanlaatuun. Älä peitä ilmanvaihtoaukkoja tai -säleikköjä.

Lämpötila ja kosteus

Älä asenna laitetta paikkaan, jossa on kuuma tai kylmä ja runsaasti kosteutta, kuten tilaan, jossa on vesihana, kuumavesivaraaja, ilmankostutin, ilmastointilaite, lämmitin tai kamiina.
Käytön aikana sallittu kosteusalue on 15–60 % (huoneenlämpötilassa 20–27 °C).
Paperin syöttö ja kuvanlaatu saattavat heikentyä, jos laitetta käytetään tilassa, joka ei täytä näitä vaatimuksia.

Lämpötilaerot

Ilmastointilaitteen käyttö talven aikana tai äkilliset lämpötilanmuutokset voivat vaikuttaa haitallisesti kuvan sijaintiin, koska ne voivat aiheuttaa paperin taipumista tai supistumista ja aiheuttaa laitteeseen kosteuden tiivistymisestä johtuvan toimintahäiriön. Näiden ongelmien välttämiseksi säädä lämpötilaeroja niin, että ne eivät ylitä arvoa 10 ˚C/h.

Ilmanvaihto

Varmista, että ilmanvaihdon nopeus on vähintään 2 kertaa tunnissa ja tilavuus vähintään 110 m3 paikassa, johon laite asennetaan.
Normaalissa käytössä tämä laite kehittää pienen määrän otsonia. Herkkyys otsonille vaihtelee, mutta laitteen kehittämä määrä on vaaraton. Otsonin määrä saattaa olla selvemmin havaittavissa, kun tulostetaan suuria kopiomääriä yhtäjaksoisesti, etenkin jos huoneen ilmanvaihto on riittämätön. On suositeltavaa huolehtia riittävästä ilmanvaihdosta työviihtyvyyden takia tiloissa, joissa laitetta käytetään.

Korkeusrajoitukset

Asenna tämä laite enintään 4 000 m korkeuteen merenpinnasta.
*Ilmanpaine 4 000 metrin korkeudessa: 607,8 hPa (viitearvo)

Virtalähde

Virtalähteen vaatimukset
Suurin virrankulutus

Virtalähteen vaatimukset

Käytä näitä komponentteja virtalähteillä, joiden määritykset luetellaan alla.
Virta osille, joita ei ole lueteltu taulukossa, syötetään imagePRESS V1350 -yksiköstä tai muista osista.
Virtalähde
Virtalähteen johdon/
pistokkeen määritykset
Virtajohdon
pituus
imagePRESS V1350
(painoyksikkö)
3-vaiheinen 380-415 V AC, 50/60 Hz, 13,5 A
C532P6S/HUBBELL 4P5W
3 m
POD Deck-E
220–240 V AC, 50/60 Hz, 5,0 A
IEC 60884-1, VDE 0620
UK :BS 1363
Oceania: AS/NZS 3112
2 m
Secondary POD Deck-E
220–240 V AC, 50/60 Hz, 5,0 A
IEC 60884-1, VDE 0620
UK :BS 1363
Oceania: AS/NZS 3112
2 m
Sensing Unit-B
100–240 V AC, 50/60 Hz, 2,5 A
CEE 7/7
1,9 m
Inspection Unit-B
100–240 V AC, 50/60 Hz, 1,4 A
CEE 7/7
1,9 m
Inspection Unit-C
100–240 V AC, 50/60 Hz, 2,5 A
CEE 7/7
1,9 m
Document Insertion Unit-R
100–240 V AC, 50/60 Hz, 1,0 A
CEE 7/7
2 m
Static Eliminator-A
100–240 V AC, 50/60 Hz, 1,0 A
CEE 7/7
1,9 m
Multi Function Professional Puncher-C
230V AC, 50 Hz, 2,0 A
CEE 7/7
2,4 m
High Capacity Stacker-J
90–264 V AC, 47–63 Hz, 10 A
CEE 7/7
4,2 m
Paper Folding Unit-K
Viimeistelijästä
Viimeistelijästä
Staple Finisher-AF
220–240 V AC, 50/60 Hz, 8,0 A
CEE 7/7
2 m
Booklet Finisher-AF
220–240 V AC, 50/60 Hz, 8,0 A
CEE 7/7
2 m
Booklet Trimmer-G
Viimeistelijästä
Viimeistelijästä
Two-Knife Booklet Trimmer-B
220-240 V AC, 60 Hz, 2,3 A
CEE 7/7
2 m

Suurin virrankulutus

imagePRESS V1350 -yksikön ja muiden osien suurin virrankulutus on lueteltu seuraavassa.
Suurin virrankulutus

imagePRESS V1350
(painoyksikkö)
10 000 W
*Sisältäen kaikki pääyksiköstä virtansa saavat lisävarusteet.
POD Deck-E
1 000 W
Secondary POD Deck-E
1 000 W
Sensing Unit-B
500 W
Inspection Unit-B
700 W
Inspection Unit-C
500 W
Document Insertion Unit-R
enintään 120 W
Static Eliminator-A
enintään 100 W
Multi Function Professional Puncher-C
480 W
High Capacity Stacker-J
220 W
Paper Folding Unit-K
Sisältyy viimeistelijään
Staple Finisher-AF
enintään 500 W
Booklet Finisher-AF
enintään 500 W
Booklet Trimmer-G
300 W
Two-Knife Booklet Trimmer-B
440 W
EE6U-006
