Zacięcia w prawej przedniej pokrywie / przejściu poziomym

W niniejszej sekcji opisano sposób usuwania zablokowanego papieru w POD Deck-E/Secondary POD Deck-E. Należy sprawdzić lokalizację zacięcia papieru na ekranie, a następnie postępować zgodnie z poniższą procedurą, aby usunąć papier.

Umiejscowienie prawej przedniej pokrywy / przejścia poziomego pokazano na poniższej ilustracji.


Podczas otwierania i zamykania każdej prowadnicy lub pokrywy należy uważać, aby nie przyciąć palców w szczelinie.


Można usunąć papier zablokowany, gdy podłączony jest POD Deck-E/Secondary POD Deck-E, postępując zgodnie z procedurą opisaną dla sytuacji, gdy podłączony jest tylko POD Deck-E. Na poniższej ilustracji przedstawiono miejsce zablokowania się papieru. Prosimy usunąć zablokowany papier z tego miejsca. Jeżeli zainstalowany jest tylko POD Deck-E: Jeżeli POD Deck-E/Secondary POD Deck-E jest podłączony: Etykiety po stronie Secondary POD Deck-E są oznaczone jako Da- (np. Da-A1), a po stronie POD Deck-E, jako Db-.

Można usunąć papier zablokowany, gdy podłączony jest POD Deck-E/Secondary POD Deck-E, postępując zgodnie z procedurą opisaną dla sytuacji, gdy podłączony jest tylko POD Deck-E.

Na poniższej ilustracji przedstawiono miejsce zablokowania się papieru. Prosimy usunąć zablokowany papier z tego miejsca.

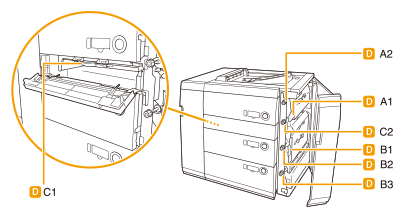

Jeżeli zainstalowany jest tylko POD Deck-E:

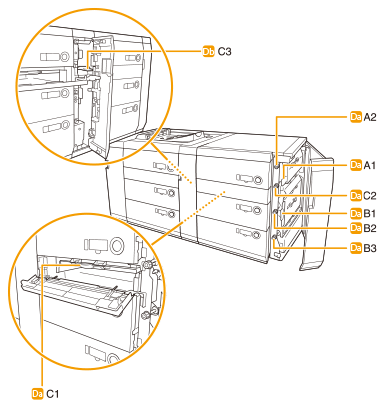

Jeżeli POD Deck-E/Secondary POD Deck-E jest podłączony:

Etykiety po stronie Secondary POD Deck-E są oznaczone jako Da- (np. Da-A1), a po stronie POD Deck-E, jako Db-.

Otworzyć przednią prawą pokrywę szuflady POD.

Otwórz prowadnice (A1 i B1).

Wyjmij wszystkie zablokowane arkusze papieru.

Przekręć pokrętła (A2, B2 i B3) w kierunku zaznaczonym strzałką (w prawo) w miejscach, gdzie zakleszczył się papier.

Wyjmij wszystkie zablokowane arkusze papieru.

Zamknij prowadnice (A1 i B1).

Otworzyć pokrywę przejścia poziomego.

Otwórz prowadnicę (C1).

Wyjmij wszystkie zablokowane arkusze papieru.

Przekręć pokrętło (C2) w kierunku zaznaczonym strzałką (w prawo), usuń zakleszczony papier.

Zamknij prowadnicę (C1).

Otwórz prowadnicę (C3) (wyłącznie, jeżeli POD Deck-E/Secondary POD Deck-E jest podłączony).

Usuń zablokowany papier (wyłącznie, jeżeli POD Deck-E/Secondary POD Deck-E jest podłączony).

Zamknij prowadnicę (C3) (wyłącznie, jeżeli POD Deck-E/Secondary POD Deck-E jest podłączony).

Zamknąć pokrywę przejścia poziomego.

Zamknąć przednią prawą pokrywę modułu szuflady POD.

Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.
