Papel disponível
A tabela a seguir mostra os tipos de papel que pode utilizar com esta máquina.
Para mais informações sobre o papel disponível com opções instaladas, consulte as características técnicas das respetivas opções.
Verifique também as precauções relativas à utilização de papel.
|
Para impressões de elevada qualidade, utilize papel recomendado para esta máquina. A utilização de outros tipos de papel pode causar problemas, como encravamentos. Se utilizar o tipo de papel não recomendado para esta máquina, contacte o agente ou o representante de assistência. Pode utilizar vários tipos de papel com esta máquina. No entanto, pode não conseguir obter uma qualidade de imagem e alimentação de papel suficientes consoante as características do papel (rigidez, espessura, permeabilidade ao ar, suavidade, absorção de humidade, etc.). Quanto à espessura do papel, utilize papel normal cuja espessura seja de 430 micrómetros ou menos como referência. Se pretender utilizar papel sintético (polipropileno) e papel sintético (poliéster), contacte o agente ou o representante de assistência. |
Formatos de papel suportados
Formatos de papel | Origem de papel (padrão) | Origem de papel (opcional) |
Deck para papel da unidade principal | POD Deck-E | Document Insertion Unit-R |
A4 | | | |
A4R | | | |
A3 | | | |
B4 | | | |
B5 | | | |
B5R | | | |
305x457 mm | | | |
320x450 mm (SRA3) | | | |
330x483 mm | | | |
16K | | | |
16KR | | | |
8K | | | |
LTR | | | |
LTRR | | | |
LGL | | | |
11x17 | | | |
EXEC | | | |
Formato personalizado (182 mm x 182 mm a 330,2 mm x 487,7 mm) | | | |

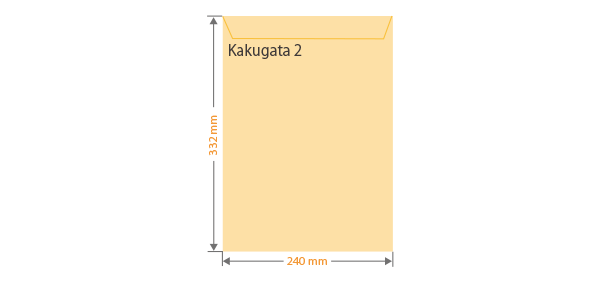

Kakugata 2 | | | - |
|

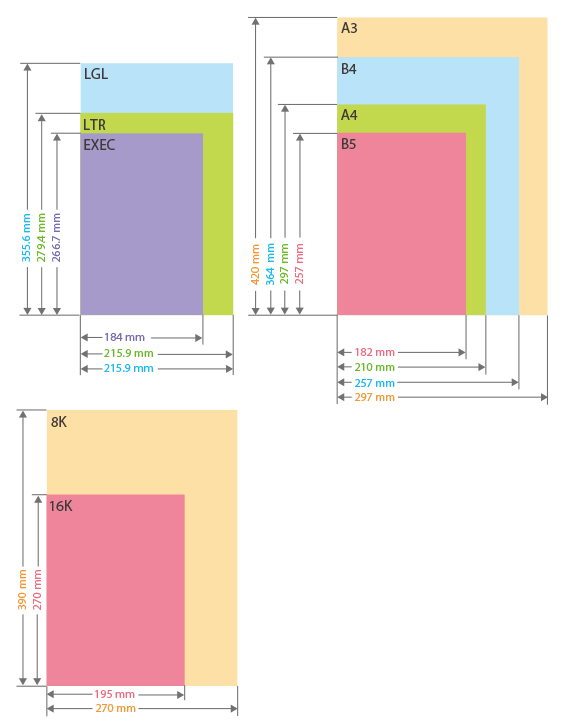

Formatos de papel suportados por esta máquinaA tabela seguinte mostra a maior parte dos formatos de papel e envelope que podem ser utilizados na máquina. Os outros formatos de papel suportados são os seguintes. 305 mm x 457 mm 320 mm x 450 mm (SRA3) 330 mm x 483 mm 11" x 17" (279,4 mm x 431,8 mm) Lado "vertical" e lado "horizontal" do papelNo Manual do utilizador, independentemente da orientação do papel, o lado do papel perpendicular ( ) à frente da máquina é referido como o lado "vertical", enquanto que o lado paralelo ( ) à frente da máquina é referido como lado "horizontal". No Manual do utilizador, a colocação de papel com o lado mais longo perpendicular à frente da máquina é referida como colocação em "orientação vertical", enquanto que a colocação de papel com o lado mais longo horizontalmente à frente da máquina é referida como colocação em "orientação horizontal". | Orientação vertical | | Orientação horizontal | | | | |
"A4R", "B5R" e "LTRR" referem-se ao papel com o formato A4 / B5 / LTR colocado na orientação horizontal, respetivamente. |
Tipos de papel suportados
Esta máquina permite utilizar papel sem cloro.
Tipo de papel | Gramagem base | Origem de papel (padrão) | Origem de papel (opcional) |
Deck para papel da unidade principal | POD Deck-E | Document Insertion Unit-R |
Fino | 60 a 63 g/m2 | | | |
Normal 1 | 64 a 79 g/m2 | | | |
Normal 2 | 80 a 105 g/m2 | | | |
Grosso 1 | 106 a 128 g/m2 | | | |
Grosso 2 | 129 a 150 g/m2 | | | |
Grosso 3 | 151 a 180 g/m2 | | | |
Grosso 4 | 181 a 209 g/m2 | | | |
Grosso 5 | 210 a 256 g/m2 | | | |
Grosso 6 | 257 a 300 g/m2 | | | |
Grosso 7 | 301 a 325 g/m2 | | | - |
Grosso 8 | 326 a 400 g/m2 | | | - |
Grosso 9*1 | 401 a 450 g/m2 | | | - |
Grosso 10*1 | 451 a 500 g/m2 | | | - |
Cor | 64 a 79 g/m2 | | | |
Reciclado 1 | 64 a 79 g/m2 | | | |
Reciclado 2 | 80 a 105 g/m2 | | | |
Reciclado 3 | 210 a 256 g/m2 | | | |
Perfurado 1 | 64 a 79 g/m2 | | | |
Perfurado 2 | 80 a 105 g/m2 | | | |
Transparência | 151 a 180 g/m2 | | | - |
Película transparente | 151 a 180 g/m2 | | | - |
Película translúcida | 151 a 180 g/m2 | | | - |
Etiquetas | 151 a 180 g/m2 | | | - |
Separador 1 | 151 a 180 g/m2 | *2 | *2 | |
Separador 2 | 181 a 209 g/m2 | *2 | *2 | |
Bond | 80 a 105 g/m2 | | | |
Revestido 1 face Fino 2 | 70 a 79 g/m2 | | | |
Revestido 1 face Fino 1 | 80 a 105 g/m2 | | | |
Revestido 1 Face 1 | 106 a 128 g/m2 | | | |
Revestido 1 Face 2 | 129 a 150 g/m2 | | | |
Revestido 1 Face 3 | 151 a 180 g/m2 | | | |
Revestido 1 Face 4 | 181 a 209 g/m2 | | | |
Revestido 1 Face 5 | 210 a 220 g/m2 | | | |
Revestido 1 Face 6 | 221 a 256 g/m2 | | | |
Revestido 1 Face 7 | 257 a 300 g/m2 | | | |
Revestido 1 Face 8 | 301 a 325 g/m2 | | | - |
Revestido 1 Face 9 | 326 a 400 g/m2 | | | - |
Revestido 1 face 10*1 | 401 a 450 g/m2 | | | - |
Revestido 1 face 11*1 | 451 a 500 g/m2 | | | - |
Revestido FRT-VRS Fino 2 | 70 a 79 g/m2 | | | |
Revestido FRT-VRS Fino 1 | 80 a 105 g/m2 | | | |
Revestido FRT-VRS 1 | 106 a 128 g/m2 | | | |
Revestido FRT-VRS 2 | 129 a 150 g/m2 | | | |
Revestido FRT-VRS 3 | 151 a 180 g/m2 | | | |
Revestido FRT-VRS 4 | 181 a 209 g/m2 | | | |
Revestido FRT-VRS 5 | 210 a 220 g/m2 | | | |
Revestido FRT-VRS 6 | 221 a 256 g/m2 | | | |
Revestido FRT-VRS 7 | 257 a 300 g/m2 | | | |
Revestido FRT-VRS 8 | 301 a 325 g/m2 | | | - |
Revestido FRT-VRS 9 | 326 a 400 g/m2 | | | - |
Revestido FRT-VRS 10*1 | 401 a 450 g/m2 | | | - |
Revestido FRT-VRS 11*1 | 451 a 500 g/m2 | | | - |
Mate revestido Fino 2 | 70 a 79 g/m2 | | | |
Mate revestido Fino 1 | 80 a 105 g/m2 | | | |
Mate revestido 1 | 106 a 128 g/m2 | | | |
Mate revestido 2 | 129 a 150 g/m2 | | | |
Mate revestido 3 | 151 a 180 g/m2 | | | |
Mate revestido 4 | 181 a 209 g/m2 | | | |
Mate revestido 5 | 210 a 220 g/m2 | | | |
Mate revestido 6 | 221 a 256 g/m2 | | | |
Mate revestido 7 | 257 a 300 g/m2 | | | |
Mate revestido 8 | 301 a 325 g/m2 | | | - |
Mate revestido 9 | 326 a 400 g/m2 | | | - |
Mate revestido 10*1 | 401 a 450 g/m2 | | | - |
Mate revestido 11*1 | 451 a 500 g/m2 | | | - |
Texturado 1 | 80 a 105 g/m2 | | | |
Texturado 2 | 106 a 128 g/m2 | | | |
Texturado 3 | 129 a 150 g/m2 | | | |
Texturado 4 | 151 a 180 g/m2 | | | |
Texturado 5 | 181 a 209 g/m2 | | | |
Texturado 6 | 210 a 256 g/m2 | | | |
Texturado 7 | 257 a 300 g/m2 | | | |
Velino 1*3 | 80 a 105 g/m2 | | | |
Velino 2*3 | 106 a 128 g/m2 | | | - |
Sintético (polipropileno) | 151 a 180 g/m2 | | | |
Sintético (poliéster) | 151 a 180 g/m2 | | | |
Envelope*4 | 70 a 128 g/m2 | | | - |
Postal | 181 a 220 g/m2 | | | - |
*1 Papel com uma gramagem base de 400 g/m2 a 500 g/m2 só pode ser utilizado para papel com formato B4 ou maior.
*2 É necessário o "Tab Feeding Attachment-E" opcional.
*3 Não é possível utilizar alguns tipos de papel velino.
*4 Os envelopes impressos podem ficar vincados dependendo do modo como são colados ou da posição da aba.
Papel disponível para impressão de frente e verso
Quando efetuar impressão de frente e verso, não poderá utilizar os seguintes tipos de papel.
Tipo de papel: | Transparência, Etiquetas, Separador 1 a Separador 2 e Envelope |
Se estiver a utilizar outro papel, utilize <Verso de uma pág. FRT-VRS> para imprimir no verso de papel impresso.
Papel não disponível para acabamento
As funções de acabamento não estão disponível quando imprimir em transparência, película transparente, etiquetas ou envelope.
Utilizar papel grosso para finalização-agrafamento
Se estiver a utilizar papel Grosso 7 a Grosso 10 para uma capa de <Folheto>, pode imprimir em <Capa> e <Contracapa>.
Papel quando utilizar o High Capacity Stacker-J
Quando o "High Capacity Stacker-J" estiver ligado, o formato de papel mínimo que pode ser colocado na máquina é 182 x 182 mm (incluindo os envelopes). Por outro lado, não é possível empilhar envelopes no "High Capacity Stacker-J."
Desalinhamento de impressão em papel pré-impresso, com rebordo ou de cor
Se estiver a utilizar papel pré-impresso, com rebordo ou de cor e a imagem impressa ficar desalinhada na vertical, vista a partir da direção de alimentação do papel, programe <Desligado> para <Ajst auto alinh. extrem. E/D> in <Programações de papel> em <Preferências> (Programações/Gravação).
Programações de gestão de tipos de papelPapel Inutilizável
|
Antes de imprimir, verifique se o papel a ser utilizado é adequado. Não utilize os seguintes tipos de papel, uma vez que podem causar encravamentos de papel ou erros de impressão: Papel vincado, dobrado, encaracolado, rasgado ou húmido*1 Papel fino, papel muito fino, papel áspero, papel brilhante Papel com cola ou outro adesivo colado ou papel de etiqueta cujo verso possa ser facilmente removido Papel impresso por uma impressora térmica, verso do papel impresso por uma impressora térmica *1 Imprimir em papel húmido pode causar a emissão de vapor da área de saída ou que gotículas de água adiram à área de saída, mas isto não indica um mau funcionamento. Isto porque a água contida no papel evapora devido ao calor gerado quando o toner se fixa ao papel. Isto é mais provável de ocorrer quando a temperatura ambiente é baixa. |
Precauções relativas a papel
|
Quando utilizar papelUtilize apenas papel que se tenha adaptado totalmente ao ambiente em que a máquina está instalada. A utilização de papel que tenha sido guardado em condições diferentes de temperatura e humidade pode causar encravamentos de papel ou originar uma fraca qualidade de impressão. Ao cortar papel, os lados de corte do papel devem ser alisados com uma ferramenta de polimento. Para alisar os lados de corte do papel, coloque-o numa superfície nivelada e desloque a ferramenta de polimento na perpendicular contra as extremidades cerca de três vezes. Se não alisar os quatro lados do papel, é possível que apareçam riscas nas imagens ou que a alimentação do papel seja prejudicada. Manusear e guardar papelUtilize o papel logo depois de o retirar da embalagem, uma vez que a capacidade de absorção da humidade do papel pode afetar a qualidade da imagem e a alimentação do papel. Coloque o papel restante na embalagem original e guarde-a sobre uma superfície plana. Mantenha o papel embrulhado no invólucro original para protegê-lo da humidade e para não secar. Não guarde o papel de forma a que possa enrolar ou ficar com dobras. Não guarde o papel na vertical nem faça pilhas com muito papel. Não guarde o papel num local exposto à luz solar direta ou num local demasiado húmido, seco ou sujeito a alterações drásticas de temperatura ou humidade. A amplitude de humidade permissível para armazenamento de papel é de 25% a 75% (com uma temperatura ambiente de 15 °C a 27,5 °C). O armazenamento de papel num local que não cumpra essas especificações pode afetar a alimentação do papel e a qualidade de imagem. |
Diretrizes para utilizar papel pré-impresso
A utilização de papel que foi impresso por outra máquina (papel pré-impresso) poderá resultar na diminuição da vida útil de algumas peças ou num aumento da frequência de limpeza. Para obter informações sobre as diretrizes de utilização de papel pré-impresso (por exemplo, a tinta utilizada em papel pré-impresso, a aplicação do pó pulverizado e segurança), contacte o distribuidor, o local de compra do papel pré-impresso ou o revendedor local autorizado da Canon.
Utilizar papel impresso por uma impressora de offset
Dependendo do tipo, a tinta utilizada por impressoras offset pode conter substâncias (por exemplo, solventes ou cera) que podem fazer com que a tinta fique mole ou derreta a altas temperaturas. A máquina tem uma temperatura de fixação de toner elevada, o que significa que a utilização de papel que tenha sido impresso com esses tipos de tinta pode fazer com que a tinta fique colada à unidade de fixação, etc., fazendo com que o papel impresso pareça estar sujo ou causando a diminuição da vida útil de algumas peças. Para evitar que a tinta derreta, é aconselhável utilizar papel impresso com tinta resistente ao calor e à base de óleo (tipo de polimerização oxidativa) ou tinta de cura UV.
Se a tinta derreter, poderá ser possível resolver o problema diminuindo a temperatura da unidade de fixação. Contudo, essa solução poderá diminuir a fixação. Para obter mais informações, contacte o seu revendedor ou representante de serviços.
Seque o papel pré-impresso durante um período suficiente (72 horas ou mais) antes da utilização.
Não imprima em partes que já tenham tinta ou em partes envernizadas. Tal pode originar uma impressão suja com o toner a não aderir à superfície com tinta (sobretudo quando se utiliza papel revestido) ou uma impressão com o efeito moiré (um padrão ondulado), consoante a frequência e os ângulos do ecrã. Se tiver mesmo de imprimir numa superfície com tinta, é possível que consiga melhorar o resultado da impressão imprimindo na área em que a densidade da imagem é muito ligeira. Além disso, no caso do efeito moiré, pode melhorar o resultado da impressão ajustando a frequência do ecrã. Para obter mais informações, contacte o seu revendedor ou representante de serviços.
Os pós pulverizados são partículas que são aplicadas para ajudar a impedir purga em caso de impressão com uma tinta à base de óleo. A introdução de papel com pós pulverizados na máquina pode fazer com que os pós se espalhem no interior da máquina, originando uma impressão suja ou diminuindo o desempenho de rolos e correias a nível de transferência. Por conseguinte, se utilizar papel com tinta à base de óleo, evite utilizar papel que tenha grandes quantidades de pós pulverizados. Se o problema continuar a aparecer, é aconselhável remover os pós pulverizados. Se o interior da máquina ficar sujo devido aos pós pulverizados, contacte o seu revendedor ou representante de serviço.
Utilizar papel impresso por uma impressora laser a cores
Não utilize papel que tenha sido impresso com uma impressora laser a cores. Visto que a temperatura de aderência do toner desta máquina é superior à de uma impressora laser a cores geral, o papel pode encravar na unidade de fixação e danificar a máquina se o toner do papel pré-impresso derreter. Além disso, mesmo tendo em conta a condição especificada, a qualidade das impressões poderá diminuir devido a, por exemplo, alterações no brilho. Se tiver mesmo de utilizar um suporte impresso por meio de laser a cores, diminua o intervalo de impressão e torne a densidade da imagem mais clara. No entanto, se estiver a utilizar um suporte impresso por meio de laser a cores, contacte o seu revendedor ou representante de serviço.
Só pode utilizar papel impresso com uma impressora laser a cores se pretender utilizar o papel como capa ou folha de inserção alimentada a partir do "Document Insertion Unit-R." Nesse caso, tenha cuidado com o encaracolamento do papel e folhas coladas umas às outras.
Outras precauções
Ao introduzir o papel pré-impresso na máquina, a qualidade do papel poderá mudar. Se o papel não for introduzido corretamente, efetue a operação <Ajustar nível separação folhas>.
Coloque o papel pré-impresso na embalagem original e guarde-o num local seco, longe da incidência direta dos raios solares.
Precauções relativas ao encaracolamento do papel
Se ocorrer um encravamento de papel ou uma impressão de má qualidade, o encaracolamento do papel é a causa mais provável. A rigidez do papel, a direção do encaracolamento e a quantidade de encaracolamento têm uma forte influência na forma como o papel é transportado pela máquina. Se o papel estiver encaracolado, ajuste sempre a quantidade de encaracolamento para o nível adequado, como descrito abaixo.
Relação entre o grão do papel e a direção de encaracolamento
A rigidez do papel varia consoante a direção do grão do papel (as fibras que constituem o papel). Existe uma maior probabilidade de o papel ficar encaracolado paralelamente à direção do grão.
Direção do grão do papel |
Grão comprido | | Grão curto |
| | |
: Muita tendência para encaracolar : Pouca tendência para encaracolar |
|
No caso de papel fino de 60 g/m2 a 63 g/m2, é aconselhável utilizar papel cujo grão seja paralelo à direção em que será alimentado. |
Corrigir o encaracolamento
Para ajudar a evitar problemas causados por encaracolamento, é necessário assegurar a correção do encaracolamento e a manutenção do mesmo dentro do intervalo apropriado. A quantidade de encaracolamento que pode causar problemas depende do tipo de papel e da gramagem.
|
Como medir o encaracolamento Conforme mostrado nos diagramas abaixo, coloque o papel numa superfície plana com as partes encaracoladas viradas para cima e meça a quantidade de encaracolamento nos dois cantos da extremidade frontal do papel. Se o encaracolamento for perpendicular à direção de colocação Pontos de medição do encaracolamento | | Vista lateral do papel virado na direção de colocação | | | | Direção de colocação | | * Meça a quantidade de encaracolamento (em mm) |
Se o encaracolamento for paralelo à direção de colocação Pontos de medição do encaracolamento | | Vista frontal do papel virado na direção de colocação | | | | Direção de colocação | | * Meça a quantidade de encaracolamento (em mm) |
|
Limite de encaracolamento aceitável quando o encaracolamento é perpendicular à direção de colocação
Se o papel for introduzido a partir da unidade principal, "POD Deck-E" ou "Secondary POD Deck-E"
É aconselhável manter uma quantidade de encaracolamento de 5 mm ou menos no caso de encaracolamento para cima e para baixo.
Para papel mais pesado do que 350 g/m2, não pode ser utilizado para encaracolamento para baixo.
Limite de encaracolamento aceitável quando o encaracolamento é paralelo à direção de colocação
Se o papel for introduzido a partir da unidade principal, "POD Deck-E" ou "Secondary POD Deck-E"
O papel que pareça estar encaracolado quando visto de frente em relação à direção de colocação pode originar o aparecimento de folgas entre as placas de regulação laterais no interior do deck para papel, fazendo com que o papel seja alimentado na diagonal. Se tiver mesmo de utilizar papel encaracolado, mantenha uma quantidade de encaracolamento de 5 mm ou menos.
Para papel grosso (106 g/m2 a 500 g/m2), não pode ser utilizado para encaracolamento. Além disso, a utilização de papel grosso (106 g/m2 a 500 g/m2) pode também causar problemas de alimentação, mesmo que não esteja encaracolado. Quando utilizar papel com um formato inferior a A4, é aconselhável utilizar papel cujo grão seja paralelo ao lado mais comprido. Quando utilizar papel com um formato superior a B4, é aconselhável utilizar papel cujo grão seja paralelo ao lado mais curto.
|
No caso de papel grosso e com formatos pequenos, é necessário manter a diferença a nível de quantidade de encaracolamento em 5 mm ou menos. : Quantidade de encaracolamento de 1 mm : Quantidade de encaracolamento de 7 mm |
Guardar papel impresso com a máquina
Tenha em atenção as seguintes precauções quando manusear e guardar papel impresso utilizando a máquina.
Guardar papel impresso
Guarde o papel numa superfície lisa.
Não guarde o papel juntamente com objetos feitos de PVC (policloreto de vinilo), tais como pastas transparentes. O toner pode derreter, fazendo com que o papel fique colado ao material à base de PVC.
Guarde o papel de modo a não ficar dobrado ou vincado. Caso contrário, o toner pode sair do papel.
Se pretender guardar papel durante longos períodos de tempo (dois ou mais anos), guarde-o dentro de uma capa, etc.
O armazenamento a longo prazo pode causar descoloração no papel, o que por sua vez pode fazer com que a impressão pareça ficar descolorida.
Não guarde papel em locais com temperaturas altas.
Precauções para colar impressões com fita adesiva
Certifique-se de que utiliza fita adesiva insolúvel.
Teste a fita adesiva numa impressão de que não precise antes de a utilizar.
Antes de empilhar impressões que foram coladas com fita adesiva, verifique se a fita está totalmente seca.
