Papel encravado na estação de fixação
Esta secção descreve como eliminar um encravamento de papel que ocorre na unidade de fixação. Verifique a localização do papel encravado no ecrã e siga o procedimento abaixo para retirar o papel.
A localização da unidade de fixação é indicada na imagem seguinte.
Papel encravado na guia para frente e verso (direita) (A1) e na unidade de saída frente e verso (A2)
Papel encravado na guia para frente e verso (direita) (A1) e na unidade de saída frente e verso (A2)

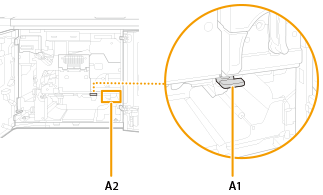

Os locais onde o papel encravou são indicados por números como guia (A1) ou unidade (A2), apresentados na figura abaixo.
|
Existe uma peça quente perto da guia para frente e verso (direita) (A1) e da unidade de saída frente e verso (A2). Tenha cuidado para não tocar na guia quando retira o papel. Feche a guia e a tampa superior com cuidado para não se entalar. |
1
Abra a tampa da frente da estação de fixação da esquerda para a direita.
2
Abra a guia (A1) (
).
).
3
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
Se a LED da frente da unidade (A2) estiver intermitente e a LED de trás estiver acesa, retire o papel encravado da unidade (A2).
Os LED não se apagam quando retira o papel encravado. Verifique visualmente se o papel acabou.
4
Feche a guia (A1) ().
).
5
Feche a tampa da frente da estação de fixação, da direita para a esquerda.
Continue a seguir as instruções no ecrã para retomar a operação interrompida ou continue a retirar papel encravado.
Papel encravado em cada unidade

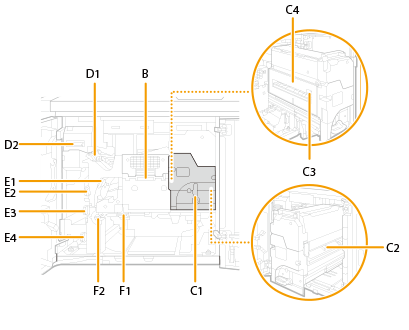

As posições de cada unidade, bem como a "patilha (C1)" e a "guia (D1)" do procedimento estão ilustradas na imagem.
 |
Existe uma peça quente em redor da unidade de fixação. Tenha cuidado para não tocar na guia quando retira o papel. Feche a guia e a tampa superior com cuidado para não se entalar. |
1
Abra a tampa da frente da estação de fixação da esquerda para a direita.
2
Verifique se existe papel encravado na unidade de arrefecimento.
 | Abra a patilha (B). |
 | Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.  |
Deixe a patilha (B) aberta. Feche depois de verificar se existe papel encravado na unidade de fixação.
3
Verifique se existe papel encravado na unidade de fixação.

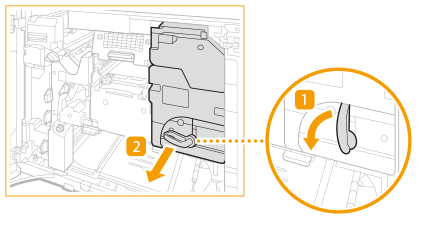

| Incline a patilha (C1) para soltar o fecho. |
| Enquanto segura a patilha (C1), retire a unidade de fixação.  |

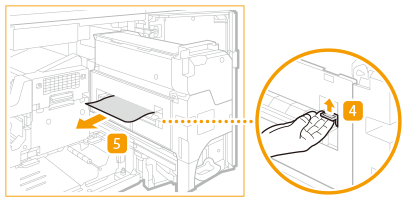

 | Se existir papel encravado na entrada da unidade de fixação, puxe-o para fora cuidadosamente na direção da seta.  |

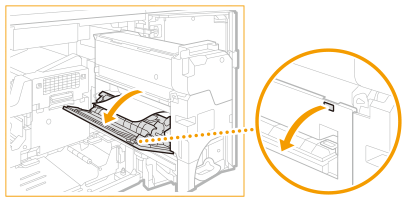

 | Abra a guia (C3). |
 | Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta, mantendo a guia (C3) aberta com a mão.  Quando soltar a guia (C3), esta fechar-se-á. |
 | Abra a tampa (C4).  |
 | Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.  |
 | Feche a tampa (C4). |

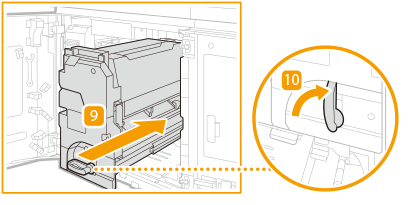

 | Empurre com cuidado a unidade de fixação para dentro da máquina enquanto segura a patilha (C1). Ao empurrar a unidade de fixação, a patilha (C1) que está a segurar poderá mover-se para encaixar, o que não é uma avaria. Empurre totalmente e avance para o passo seguinte. |
 | Vire a patilha (C1) para a direita para bloquear.  |
 | Feche a patilha (B) da unidade de arrefecimento. |
4
Verifique se existe papel encravado na guia de alimentação superior.
| Abra a guia (D1).  |
| Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.  |
| Feche a guia (D1). |
5
Verifique se existe papel encravado na unidade decala.
| Abra a patilha (D2).  |
| Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.  |
| Feche a patilha (D2). |
6
Verifique se existe papel encravado na guia de recolha invertida (direita).
| Abra a guia (E1).  |
| Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.  |
| Feche a guia (E1). |
7
Verifique se existe papel encravado na guia do caminho vertical superior (esquerda).
| Abra a guia (E2).  |
| Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.  |
| Feche a guia (E2). |
8
Verifique se existe papel encravado na guia do caminho (esquerda).
| Abra a guia (E3).  |
| Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.  |
| Feche a guia (E3). |
9
Verifique se o papel está encravado no comutador de inversão (esquerda) ou na peça de inversão frente e verso.
| Abra a guia (E4).  |
| Se o papel estiver encravado no comutador de inversão, puxe-o cuidadosamente na direção da seta.  |
| Se o papel estiver encravado na peça de inversão frente e verso, puxe-o cuidadosamente na direção da seta.  |
| Feche a guia (E4). |
10
Verifique se existe papel encravado na guia frente e verso (direita).
| Abra a guia (F1).  |

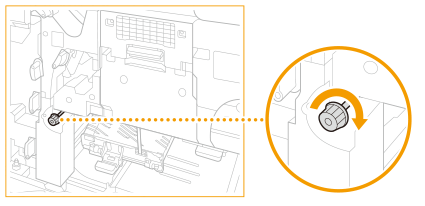

| Rode o botão (F2) para a direita.  |
| Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.  |
| Feche a guia (F1). |
11
Feche a tampa da frente da estação de fixação, da direita para a esquerda.
Continue a seguir as instruções no ecrã para retomar a operação interrompida ou continue a retirar papel encravado.
