Grundläggande metod för papperspåfyllning

I det här avsnittet beskrivs hur du fyller på papper som används ganska ofta, t.ex. vanligt eller återvunnet papper. Fyll på det papper som du vanligtvis använder i pappersmagasinet.

Fylla på papper i pappersmagasinet

Byta pappersformat i pappersmagasinet


Var försiktig när du hanterar papper så att du inte skär dig på papperets kanter.


Om maskinen är i viloläge (pekskärmen visas inte) kan det hända att du inte kan öppna pappersmagasinet. I sådana fall kan du röra vid pekskärmen för att återaktivera maskinen och trycka på öppningsknappen på pappersmagasinet.


Följ eventuella anvisningar på pappersförpackningen om hur papperet ska vändas. Papperen kan börja överlappa varandra under matningen eller så kan pappersstopp inträffa, beroende på papperets snittyta. Att ändra papperets riktning och lägga i papperet på nytt kan åtgärda problem som beror på snittytan. Om papperet tar slut och utskriften stoppas fyller du på en ny pappersbunt. Utskriften återupptas när den nya pappersbunten har fyllts på.

Följ eventuella anvisningar på pappersförpackningen om hur papperet ska vändas.

Papperen kan börja överlappa varandra under matningen eller så kan pappersstopp inträffa, beroende på papperets snittyta. Att ändra papperets riktning och lägga i papperet på nytt kan åtgärda problem som beror på snittytan.

Om papperet tar slut och utskriften stoppas fyller du på en ny pappersbunt. Utskriften återupptas när den nya pappersbunten har fyllts på.

Fylla på papper i pappersmagasinet


Lyftaren inuti pappersmagasinen höjs och sänks automatiskt. Var försiktig när du fyller på papper så att du inte klämmer fingrarna. Byta pappersformat i pappersmagasinet


Det visas också ett meddelande om att du ska fylla på papper om det valda pappersmagasinet inte är helt inskjutet i maskinen. Kontrollera att magasinet är satt ordentligt på plats. Fyll inte på följande typer av papper i pappersmagasinet. Det kan orsaka pappersstopp. Mycket böjt eller skrynkligt papper Tunt stråpapper Tjockt papper (mer än 500 g/m2) Tunt papper (mindre än 60 g/m2) Papper som använts för utskrift med en skrivare för termisk överföring Baksidan av papper som skrivits ut med termotransferskrivare Om papperskällan innehåller för lite papper när du använder bestruket papper med vikten 90 g/m2 eller lägre eller obestruket papper vars vikt är 60 g/m2 kan papperet skrynklas eller hörnen vikas. Undvik att använda papperet när ### visas för den återstående mängden papper. Om papperet skrynklas när det matas vertikalt (stående orientering) ska du mata papperet horisontellt (liggande orientering). Var noga med att bläddra igenom papperen väl innan du placerar dem. Tunt papper, återvunnet papper, hålslaget papper, tjockt papper, overheadfilm, klar film, genomskinlig film och flikpapper ska fläktas ordentligt innan det fylls på. Om papperet tar slut och utskriften stoppas när du skriver ut med häftningsfunktionen, ska du inte ta bort utmatade ark som väntar på att häftas. (Utskriften och häftningen fortsätter när pappersstoppet har åtgärdats.) Lyft inte upp liften innanför pappersmagasinen medan huvudströmmen är På eftersom detta kan resultera i driftsstörning eller skada på maskinen. Om du behöver lyfta upp liften om du t.ex. tappar objekt stänger du AV huvudströmmen med pappersmagasinen öppna. Instruktioner om hur du stänger av maskinen finns i ”Stänga av maskinen”.

Det visas också ett meddelande om att du ska fylla på papper om det valda pappersmagasinet inte är helt inskjutet i maskinen. Kontrollera att magasinet är satt ordentligt på plats.

Fyll inte på följande typer av papper i pappersmagasinet. Det kan orsaka pappersstopp.

Mycket böjt eller skrynkligt papper

Tunt stråpapper

Tjockt papper (mer än 500 g/m2)

Tunt papper (mindre än 60 g/m2)

Papper som använts för utskrift med en skrivare för termisk överföring

Baksidan av papper som skrivits ut med termotransferskrivare

Om papperskällan innehåller för lite papper när du använder bestruket papper med vikten 90 g/m2 eller lägre eller obestruket papper vars vikt är 60 g/m2 kan papperet skrynklas eller hörnen vikas. Undvik att använda papperet när ### visas för den återstående mängden papper. Om papperet skrynklas när det matas vertikalt (stående orientering) ska du mata papperet horisontellt (liggande orientering).

Var noga med att bläddra igenom papperen väl innan du placerar dem. Tunt papper, återvunnet papper, hålslaget papper, tjockt papper, overheadfilm, klar film, genomskinlig film och flikpapper ska fläktas ordentligt innan det fylls på.

Om papperet tar slut och utskriften stoppas när du skriver ut med häftningsfunktionen, ska du inte ta bort utmatade ark som väntar på att häftas. (Utskriften och häftningen fortsätter när pappersstoppet har åtgärdats.)

Lyft inte upp liften innanför pappersmagasinen medan huvudströmmen är På eftersom detta kan resultera i driftsstörning eller skada på maskinen. Om du behöver lyfta upp liften om du t.ex. tappar objekt stänger du AV huvudströmmen med pappersmagasinen öppna. Instruktioner om hur du stänger av maskinen finns i ”Stänga av maskinen”.


Du kan fylla på papper som inte har standardformat om längden på båda sidorna är mellan 182 mm och 487,7 mm, och bredden är mellan 182 mm och 330,2 mm. Du kan inte fylla på papper med eget format om någon av sidorna är kortare eller längre än de pappersformat som kan fyllas på. Om det visas ett meddelande om att du ska fylla på papper under utskriftens gång, sker återstående utskrifter automatiskt när du har fyllt på korrekt papper. Om du väljer en annan papperskälla sker återstående utskrifter när du trycker på <OK>. Om du vill avbryta utskriften trycker du på <Avbryt>. När du byter papper i pappersmagasinet från vanligt papper till bestruket papper, kan du behöva vänta lite eftersom temperaturen för den varma luften som fläktar måste kontrolleras.

Du kan fylla på papper som inte har standardformat om längden på båda sidorna är mellan 182 mm och 487,7 mm, och bredden är mellan 182 mm och 330,2 mm. Du kan inte fylla på papper med eget format om någon av sidorna är kortare eller längre än de pappersformat som kan fyllas på.

Om det visas ett meddelande om att du ska fylla på papper under utskriftens gång, sker återstående utskrifter automatiskt när du har fyllt på korrekt papper. Om du väljer en annan papperskälla sker återstående utskrifter när du trycker på <OK>.

Om du vill avbryta utskriften trycker du på <Avbryt>.

När du byter papper i pappersmagasinet från vanligt papper till bestruket papper, kan du behöva vänta lite eftersom temperaturen för den varma luften som fläktar måste kontrolleras.

Öppna pappersmagasinet.

1	Tryck på öppningsknappen.
2	Öppna pappersmagasinet. Hissen inuti maskinen höjs automatiskt och förbereder pappersmagasinet för utskrift.

Det kan ta viss tid för pappersmagasinet att öppnas, även om du trycker på öppningsknappen.

Förbered papperet som ska fyllas på.

Bläddra igenom arken flera gånger och lägg dem i en jämn bunt för att underlätta matning.

För att få utskrifter med hög kvalitet bör du använda papper som rekommenderas av Canon.

Innan du fyller på papperet bör du alltid bläddra igenom arken flera gånger och lägga dem i en jämn bunt för att underlätta matning.

Placera bunten till höger i magasinet.

Se till att höjden på pappersbunten inte överskrider markeringen för påfyllningsgränsen (

Lägg papperet med den sida som ska skrivas ut på vänd nedåt.

Om du fyller på en tjock bunt papper kan det orsaka utskriftsproblem eftersom papperskanten kan skadas eller skrynklas. Fyll på papper i buntar som inte är tjockare än 20 mm.

När du fyller på papper med logotyp måste du tänka på påfyllningsriktningen.

Skjut försiktigt tillbaka pappersmagasinet i maskinen så att det klickar på plats.

Hissen stiger automatiskt och förbereder pappersmagasinet för utskrift.


I följande situationer måste du justera formatändringsplattorna så att de stämmer med aktuellt pappersformat. Byta pappersformat i pappersmagasinet När du fyller på papper i pappersmagasinet för första gången. När du fyller på papper kan kanterna på pappersbunten böjas i pappersmagasinet eller det kan uppstå ett avstånd mellan kanten på papperet och formatändringsplattorna, eftersom formatet på det papper som fylls på inte stämmer med det pappersformat som formatändringsplattorna är inställda för. Utsätt inte den bakre hållaren för stötar när du fyller på papper i pappersmagasinet, eftersom det kan leda till maskinfel och skador på maskinen. Utsätt inte pappersmagasinet för kraftiga slag/stötar när du öppnar eller stänger det eftersom det kan leda till att maskinen skadas eller slutar fungera eller att bilden feljusteras. Fyll inte på med papper som inte är kompatibelt. Det kan orsaka pappersstopp. Tillgängligt papper Papper som är böjt måste slätas ut innan det fylls på i pappersmagasinsenheten. Placera aldrig papper eller andra föremål i den tomma delen av pappersmagasinet bredvid pappersbunten, eftersom det kan medföra maskinfel och skador på maskinen. En pappersfläkt är monterad inuti pappersmagasinet. Lägg inte gem eller andra föremål i fläktöppningen. Du kan inte skriva ut om du fyller på papper över höjdmarkeringen (), eller om papperslådan inte skjuts ända in i pappersmagasinet. Om det första utskriftsarket inte kan matas ut på utmatningsfacket rekommenderar vi att du i förväg placerar ett blankt ark av samma storlek eller större än utmatningspapperet på utmatningsfacket.

I följande situationer måste du justera formatändringsplattorna så att de stämmer med aktuellt pappersformat. Byta pappersformat i pappersmagasinet

När du fyller på papper i pappersmagasinet för första gången.

När du fyller på papper kan kanterna på pappersbunten böjas i pappersmagasinet eller det kan uppstå ett avstånd mellan kanten på papperet och formatändringsplattorna, eftersom formatet på det papper som fylls på inte stämmer med det pappersformat som formatändringsplattorna är inställda för.

Utsätt inte den bakre hållaren för stötar när du fyller på papper i pappersmagasinet, eftersom det kan leda till maskinfel och skador på maskinen.

Utsätt inte pappersmagasinet för kraftiga slag/stötar när du öppnar eller stänger det eftersom det kan leda till att maskinen skadas eller slutar fungera eller att bilden feljusteras.

Fyll inte på med papper som inte är kompatibelt. Det kan orsaka pappersstopp. Tillgängligt papper

Papper som är böjt måste slätas ut innan det fylls på i pappersmagasinsenheten.

Placera aldrig papper eller andra föremål i den tomma delen av pappersmagasinet bredvid pappersbunten, eftersom det kan medföra maskinfel och skador på maskinen.

En pappersfläkt är monterad inuti pappersmagasinet. Lägg inte gem eller andra föremål i fläktöppningen.

Du kan inte skriva ut om du fyller på papper över höjdmarkeringen (

), eller om papperslådan inte skjuts ända in i pappersmagasinet.

Om det första utskriftsarket inte kan matas ut på utmatningsfacket rekommenderar vi att du i förväg placerar ett blankt ark av samma storlek eller större än utmatningspapperet på utmatningsfacket.


Se efter när du fyller på papper i pappersmagasinet att formatinställningen överensstämmer med formatet på det papper som fylls på. Om problem uppstår vid utskrift, prova att vända på pappersbunten och lägga i den igen. Men det går inte att vända strukturerat papper, papper som är bestruket på ena sidan och papper som har olika utskrift på framsidan och baksidan. Fyll i så fall på med nytt papper. Lägg tillbaka det återstående papperet i originalförpackningen och förvara den på en torr plats som inte utsätts för direkt solljus. Kontrollera att du har laddat papperet korrekt i avläggningsområdet när du öppnar pappersmagasinet. Om papperet har laddats på fel sätt eller om det finns kvar papper i avläggningsområdet ska du fylla på pappret ordentligt igen. Det kan leda till att papper viks eller att pappersstopp uppstår. Kontrollera hanteringsguiden för specialmedia och gör lämpliga inställningar för papperet som ska fyllas på i pappersmagasinet.

Se efter när du fyller på papper i pappersmagasinet att formatinställningen överensstämmer med formatet på det papper som fylls på.

Om problem uppstår vid utskrift, prova att vända på pappersbunten och lägga i den igen. Men det går inte att vända strukturerat papper, papper som är bestruket på ena sidan och papper som har olika utskrift på framsidan och baksidan. Fyll i så fall på med nytt papper.

Lägg tillbaka det återstående papperet i originalförpackningen och förvara den på en torr plats som inte utsätts för direkt solljus.

Kontrollera att du har laddat papperet korrekt i avläggningsområdet när du öppnar pappersmagasinet. Om papperet har laddats på fel sätt eller om det finns kvar papper i avläggningsområdet ska du fylla på pappret ordentligt igen. Det kan leda till att papper viks eller att pappersstopp uppstår.

Kontrollera hanteringsguiden för specialmedia och gör lämpliga inställningar för papperet som ska fyllas på i pappersmagasinet.

Byta pappersformat i pappersmagasinet

Tryck på

<Pappersinställningar>

<Pappersinställningar> och registrera önskat pappersformat.

Om du vill fylla på papper i valfritt format, se Ange pappersformat och papperstyp för pappersmagasinet, och registrera pappersformat.

Öppna pappersmagasinet.

1	Tryck på öppningsknappen.
2	Öppna pappersmagasinet. Hissen inuti maskinen sänks automatiskt till pappersmatningsläget.

Det kan ta viss tid för pappersmagasinet att öppnas, även om du trycker på öppningsknappen.

Passa in den bakre hållaren tills den inte fångar upp det papper du vill ange.

Den bakre hållaren flyttas med handkraft.

Ta bort alla påfyllda papper.

Ta bort storleksändringsplattornas spärr.

Flytta den yttre och inre formatändringsplattan tills de inte fångar papperet.

Fyll på önskat papper med en 10 mm hög bunt.

Placera bunten till höger i magasinet.

För att fylla på papper som är mer än 150 g/m2, stänger du först pappersmagasinet för att lyfta upp den invändiga lyftaren. Öppna sedan pappersmagasinet och fyll på papper. Om du försöker fylla på papper som är mer än 150 g/m2 när den invändiga lyftaren är i lägsta läget, kan det hända att papperet inte fylls på korrekt vilket kan leda till pappersstopp.

Lägg papperet med den sida som ska skrivas ut på vänd nedåt.

Lägg papperet nära intill pappersmagasinets högra sidovägg.

När du fyller på papper med logotyp måste du tänka på påfyllningsriktningen. Fylla på kuvert i POD Deck-E

Skjut den yttre och den inre formatplattan till märket för önskat pappersformat.

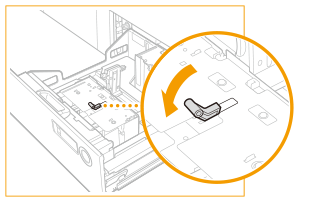

Lås reglaget på formatplattan och fäst den.

Skjut den bakre hållaren mot märket för önskat pappersformat.

Om den bakre hållaren släpper från det påfyllda papperet justerar du den bakre hållaren efter önskad pappersstorlek.

Fyll på återstående papper i pappersmagasinet.

Placera bunten till höger i magasinet.

Skjut försiktigt tillbaka pappersmagasinet i maskinen så att det klickar på plats.

Hissen stiger automatiskt och förbereder pappersmagasinet för utskrift.

Ändra formatetiketten på pappersmagasinet till det nya formatet.


Utsätt inte den bakre hållaren för stötar när du fyller på papper i pappersmagasinet, eftersom det kan leda till maskinfel och skador på maskinen. Utsätt inte pappersmagasinet för kraftiga slag/stötar när du öppnar eller stänger det eftersom det kan leda till att maskinen skadas eller slutar fungera eller att bilden feljusteras. Justera den yttre formatändringsplattan, den inre formatändringsplattan och den bakre hållaren på rätt sätt för att undvika pappersstopp, smutsiga utskrifter eller smuts i maskinen. Fyll inte på pappersmagasinet med papper som inte är kompatibelt. Det kan orsaka pappersstopp. Tillgängligt papper Papper som är böjt måste slätas ut innan det fylls på i pappersmagasinsenheten. Placera aldrig papper eller andra föremål i den tomma delen av pappersmagasinet bredvid pappersbunten, eftersom det kan medföra maskinfel och skador på maskinen. En pappersfläkt är monterad inuti pappersmagasinet. Lägg inte gem eller andra föremål i fläktöppningen. Du kan inte skriva ut om du fyller på papper över höjdmarkeringen (), eller om papperslådan inte skjuts ända in i pappersmagasinet. Se till att höjden på pappersbunten inte överskrider markeringen för påfyllningsgränsen (). Kontrollera alltid att pappersmagasinsenheten är på plats. Om det första utskriftsarket inte kan matas ut på utmatningsfacket rekommenderar vi att du i förväg placerar ett blankt ark av samma storlek eller större än utmatningspapperet på utmatningsfacket.

Utsätt inte den bakre hållaren för stötar när du fyller på papper i pappersmagasinet, eftersom det kan leda till maskinfel och skador på maskinen.

Utsätt inte pappersmagasinet för kraftiga slag/stötar när du öppnar eller stänger det eftersom det kan leda till att maskinen skadas eller slutar fungera eller att bilden feljusteras.

Justera den yttre formatändringsplattan, den inre formatändringsplattan och den bakre hållaren på rätt sätt för att undvika pappersstopp, smutsiga utskrifter eller smuts i maskinen.

Fyll inte på pappersmagasinet med papper som inte är kompatibelt. Det kan orsaka pappersstopp. Tillgängligt papper

Papper som är böjt måste slätas ut innan det fylls på i pappersmagasinsenheten.

Placera aldrig papper eller andra föremål i den tomma delen av pappersmagasinet bredvid pappersbunten, eftersom det kan medföra maskinfel och skador på maskinen.

En pappersfläkt är monterad inuti pappersmagasinet. Lägg inte gem eller andra föremål i fläktöppningen.

Du kan inte skriva ut om du fyller på papper över höjdmarkeringen (

), eller om papperslådan inte skjuts ända in i pappersmagasinet.

Se till att höjden på pappersbunten inte överskrider markeringen för påfyllningsgränsen (

Kontrollera alltid att pappersmagasinsenheten är på plats.


Följ eventuella instruktioner på pappersförpackningen om hur papperet ska vändas. Om det inträffar problem, exempelvis dålig utskriftskvalitet eller pappersstopp, kan du prova med att vända på pappersbunten och fylla på den på nytt. Strukturpapper, enkelsidigt bestruket papper och papper som redan har skrivits ut på kan inte vändas. Byt till nytt papper. När du fyller på papper, ser du till att höjden på pappersbunten inte överskrider 20 mm. Om höjden på pappersbunten överstiger 20 mm, kan pappersbuntens kanter rullas eller skrynklas vilket kan resultera i dåliga utskrifter. Kontrollera hanteringsguiden för specialmedia och gör lämpliga inställningar för papperet som ska fyllas på i pappersmagasinet.

Följ eventuella instruktioner på pappersförpackningen om hur papperet ska vändas.

Om det inträffar problem, exempelvis dålig utskriftskvalitet eller pappersstopp, kan du prova med att vända på pappersbunten och fylla på den på nytt. Strukturpapper, enkelsidigt bestruket papper och papper som redan har skrivits ut på kan inte vändas. Byt till nytt papper.

När du fyller på papper, ser du till att höjden på pappersbunten inte överskrider 20 mm. Om höjden på pappersbunten överstiger 20 mm, kan pappersbuntens kanter rullas eller skrynklas vilket kan resultera i dåliga utskrifter.

Kontrollera hanteringsguiden för specialmedia och gör lämpliga inställningar för papperet som ska fyllas på i pappersmagasinet.
