Installationsplats

Välja och konfigurera en installationsplats
Golvstruktur
Installationsutrymme
Installationsmiljö
Strömkälla

Välja och konfigurera en installationsplats

Installationsplats
Direkt solljus
Ljus
Leveransväg

Installationsplats

Undvik att installera maskinen på följande platser.
Undvik platser där det alstras mycket damm.
Platser nära flyktiga eller lättantändliga ämnen, som alkohol och thinner.
Platser där maskinen är utsatt för snabba temperaturväxlingar.
Om rummet där maskinen står snabbt värms upp från låg temperatur, kan det bildas vattendroppar (kondens) inuti maskinen. Detta kan medföra tydligt försämrad kopieringskvalitet, oförmåga att scanna original korrekt eller att det inte blir någon bild alls på kopiorna.
Plats nära datorer eller annan elektronisk precisionsutrustning.
Sådan utrustning kan påverkas negativt av elektriska störningar och vibrationer som alstras av maskinen under utskrift.
Platser nära TV, radio och annan liknande elektronisk utrustning.
Maskinen kan hindra ljud- och bildmottagningen. Anslut enheten till ett eget eluttag och installera den så långt som möjligt från annan elektronisk utrustning.
Platser nära ultrasoniska luftfuktare eller sprinklerluftfuktare.
Var försiktig med installationslayouten och arbetsmiljön när maskinen installeras på följande platser.
Platser nära utrustning (*) som avger flyktiga ämnen.
Flyktiga ämnen kan hamna inuti maskinen och påverka bildkvaliteten.
Rådgör med dina lokala auktoriserade Canon-återförsäljare eller servicerepresentant innan användning om du använder sådan utrustning.
*Exempel: utrustning som använder smältlim (bokbindningsmaskiner eller lamineringsmaskiner), doftutrustning, diazokopieringsmaskiner, osv.
Installera flera maskinen
Om du installerar flera maskiner i närheten, rådgör med din lokala auktoriserade Canon-återförsäljare eller servicerepresentant angående layouten innan installationen så att luftintagssektionen på en maskin inte är i närheten av utsuget på andra maskiner.
Ta inte bort nivåjusteringsfötterna.
Ta inte bort nivåjusteringsfötterna fter att maskinen har installerats.
Om du belastar framsidan på maskinen medan papperslådorna, pappersmagasinen eller enheterna är utdragna, kan maskinen välta framåt. Undvik detta genom att kontrollera att nivåjusteringsfötterna sitter på plats.

Direkt solljus

Undvik att installera maskinen i direkt solljus.
Om detta är omöjligt bör maskinen skuggas med en gardin. Se till att gardinen inte blockerar maskinens ventilationsöppningar eller luftinsläpp, eller är i vägen för nätkabeln eller strömförsörjningen.

Ljus

Vi rekommenderar att maskinen installeras på en plats med minst 500 lux (75 cm över golvnivå) för normal drift och underhåll.

Leveransväg

Måtten på skrivarmotorn imagePRESS V1350 är 1 391 mm (B) x 1 130 mm (D) x 1 456 mm (H). Dessutom är skrivarmotorns vikt cirka 700 kg.
Kontrollera både mått och vikt för att se till att det finns tillräckligt med utrymme och att golvet är tillräckligt starkt för att manövrera och leverera maskinen.

Golvstruktur

Golvstruktur
Standardvärden för golvstruktur
Mätmetoder för varje standardvärde

Golvstruktur

Golvet där maskinen ska installeras måste ha en golvbelastning på minst 560 kg/m2. Även om golvet inte har den här nivån av golvbelastning kan maskinen installeras nära en pelare eller bjälke. Rådgör med din byggmästare innan du installerar maskinen.
Maskinens vikt är främst fokuserad på golvet genom justerare och hjul. Vi rekommenderar en matta för att distribuera vikten.
Vi rekommenderar även en matta när maskinen installeras på golvmatta eller trägolv. Kontakta din återförsäljare för information om mattor.
Installera inte maskinen på ostabilt golv eller plattform.

Standardvärden för golvstruktur

Se till att installera imagePRESS V1350 och tillvalsutrustning på ett golv som uppfyller följande standarder.
Golvstyvhet
Mängden sänka i golvet måste vara 4 mm eller mindre om belastningen på 1 200 kg/m2 tillämpas på det.
Använd golvplattor delvis om detta inte uppfylls.
* Använd golvplattorna om maskinen installeras på matta, trägolv eller gummigolv.
* Beroende på mängden sänka i golvet staplar du golvplattor för att minska ojämnheten mellan skarvarna.
Golvets platthet
Plattheten i en godtycklig rektangulär yta på 1 100 mm x 530 mm måste vara 4 mm eller mindre.
Golvets vertikala intervall
Det vertikala intervallet mellan två godtyckliga punkter på 1 000 mm intervall måste vara 3 mm eller mindre.
(Mängden sänka i golvet är inte medräknat.)
Golvets lutning
Lutningen mellan två godtyckliga punkter på 1 600 mm intervall måste vara 3 mm eller mindre.

Mätmetoder för varje standardvärde

Standardvärdena mäts i enlighet med följande tillvägagångssätt.
Använd järnplattor som golvplatta, vilket motsvarar 890 mm x 487,5 mm i storlek, 13 kg i vikt och 4 mm i tjocklek.
Golvets motståndsbelastning
Bekräfta specifikationerna för golvets motståndsbelastning för byggnadens entreprenör där maskinen planeras att installeras.
Golvstyvhet
Förbered en golvplatta och placera den där maskinen planeras att installeras. Mät mängden av sänkan i golvet när två vuxna (ca 150 kg) går på plattan. Från det här måttet uppskattar du sänkan i golvet när maskinen är installerad genom proportionell beräkning.

Beräkningsmetod
Varje parameter specificeras enligt följande:
t: höjden från golvet till övre ytan av golvplattan
Δt: höjden från golvet till övre ytan av golvplattan med belastning
Ts (mm/kgf): konstanten av den uppskattade mängden sänka i golvet
Ts (ME): mängden sänka i golvet där maskinen har installerats
Först av allt, beräkna konstanten av den uppskattade mängden sänka i golvet.
Ts (mm/kgf) = (t - Δt)/150
Med hjälp av den här konstanten uppskattar du mängden sänka i golvet där maskinen har installerats.
Ts (ME) = (700 (kgf)/2) x Ts (mm/kgf)
Exempel
I händelse av
t = 4 mm Δt = 3 mm
Konstanten av den uppskattade mängden sänka i golvet beräknas såsom visas nedan.
(4 - 3)/150 = 0,006
I det här exemplet är den uppskattade mängden sänka i golvet där maskinen har installerats 2,1 mm med följande formel.
Ts (ME) = (700 (kgf)/2) x 0,006 = 2,1
Golvets platthet
Placera golvplattor på golvet där maskinen ska installeras och placera det förenklade vattenpasset i mitten. För att göra golvplattorna horisontella infogar du några mellanläggsbrickor (mynt) under A eller B på golvplattorna, som bilden nedan visar. Beräkna golvets platthet från mellanläggsbrickans tjocklek och antalet av dem.
Beräkningsmetod
Använd mynt som har samma tjocklek som en mellanläggsbricka.
Varje parameter anges enligt följande:
t (mm): mellanläggsbrickans tjocklek
a: antalet mellanläggsbrickor som infogats under A
b: antalet mellanläggsbrickor som infogats under B
När a > b beräknas golvets platthet med hjälp av följande formel.
t x a (mm)
Exempel
Mynt med 1 mm tjocklek används som mellanläggsbrickor.
Om två mellanläggsbrickor infogas under A och ingenting under B för att göra golvplattan horisontell är govlets platthet 2 mm.
Golvets vertikala intervall
(Den här metoden används när
det finns trappsteg i golvet.)
Lägg två golvplattor bredvid varandra på golvet där maskinen ska installeras. Enligt mätmetoden i ”Golvets platthet”, placera en golvplatta horisontellt. Och placera sedan en annan horisontellt på samma sätt. Mät höjdskillnaden mellan de två golvplattorna.
Beakta vid mätning
Lägg de två golvplattorna med långsidorna i linje.
Golvets lutning
(Den här metoden används när golvet har en lätt lutning.)
Lägg två golvplattor bredvid varandra på golvet där maskinen ska installeras. Enligt mätmetoden i ”Golvets platthet”, placera en golvplatta horisontellt. Infoga sedan mellanläggsbrickorna (mynten) under en annan golvplatta för att placera plattan horisontellt i samma höjd som den första som du har placerat. I det här fallet infogar du mellanläggsbrickorna i godtycklig position vid golvplattans kant. Mät golvets lutning med tjockleken av mellanläggsbrickorna som placerats längst bort som referenspunkt (punkten som fastställts som riktlinje för höjden).
(Se bilden nedan.)
Beakta vid mätning
Lägg de två golvplattorna med långsidorna i linje.
Beräkningsmetod
Använd mynt som har samma tjocklek som en mellanläggsbricka. Varje parameter anges enligt följande.
t (mm): mellanläggsbrickans tjocklek
a: antalet mellanläggsbrickor
Golvets platthet beräknas med hjälp av följande formel.
S = t x a (mm)
Exempel
Mynt med 1 mm tjocklek används som mellanläggsbrickor. Om tre mellanläggsbrickor har infogats under positionen längst bort från referenspunkten är golvets lutning 3 mm (= 1 mm x 3).

Installationsutrymme

Nödvändigt installationsutrymme
Minimiutrymme för att vända maskinen
Storlek och vikt för varje komponent

Nödvändigt installationsutrymme

Placera maskinens baksida minst 800 mm från väggen.
Dessutom krävs det ett utrymme på 5 mm mellan varje utrustning för att kunna ansluta dem.

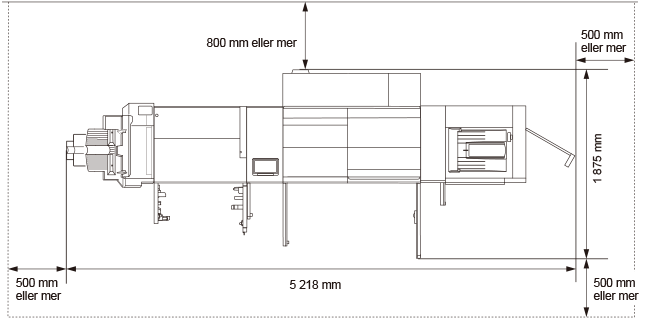

Standardkonfiguration (minimikonfiguration)

imagePRESS V1350 + Booklet Finisher-AF + POD Deck-E

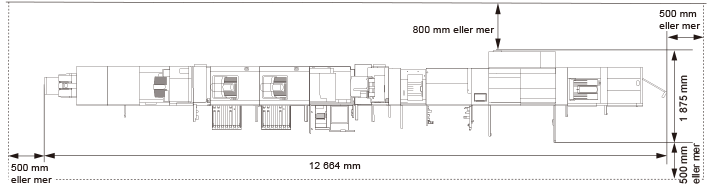

Konfiguration med alla tillval (maximalt)

imagePRESS V1350 + Two-Knife Booklet Trimmer-B + Booklet Trimmer-G + Booklet Finisher-AF + Paper Folding Unit-K + High Capacity Stacker-J x 2 + Perfect Binder-F + Multi Function Professional Puncher-C + Document Insertion Unit-R + Inspection Unit-C + Sensing Unit-B + POD Deck-E + Secondary POD Deck-E

Minimiutrymme för att vända maskinen

Följande är den minsta bredden som krävs för att kunna vända imagePRESS V1350 och all utrustning runt ett hörn i en korridor.
Mått vid transport
(bredd x längd)
Minsta korridorbredd som krävs*
imagePRESS V1350
(skrivarmotor)
1 391 mm x 1 130 mm
2 293 mm
imagePRESS V1350
(fixeringsstation)
936 mm x 775 mm
1 716 mm
imagePRESS V1350
(buffertstation)
366 mm x 775 mm
1 358 mm
POD Deck-E
982 mm x 792 mm
1 762 mm
Secondary POD Deck-E
745 mm x 792 mm
1 587 mm
Sensing Unit-B
750 mm x 515 mm
1 410 mm
Inspection Unit-B
450 mm x 792 mm
1 411 mm
Inspection Unit-C
750 mm x 515 mm
1 410 mm
Document Insertion Unit-R
823 mm x 793 mm
1 643 mm
Static Eliminator-A
450 mm x 792 mm
1 411 mm
Multi Function Professional Puncher-C
445 mm x 795 mm
1 411 mm
High Capacity Stacker-J
899 mm x 745 mm
1 668 mm
Paper Folding Unit-K
502 mm x 793 mm
1 439 mm
Staple Finisher-AF
800 mm x 792 mm
1 626 mm
Booklet Finisher-AF
800 mm x 792 mm
1 626 mm
Booklet Trimmer-G
1 835 mm x 790 mm
2 498 mm
Two-Knife Booklet Trimmer-B
536 mm x 770 mm
1 439 mm
* Den minsta bredden som krävs för att kunna vända maskinen är maskinens diagonala längd (utrustning) + cirka 500 mm.

Storlek och vikt för varje komponent

Mått (B x D x H)
Vikt
imagePRESS V1350
(skrivarmotor, fixeringsstation, buffertstation och strömtillförselenhet)
2 691 mm x 1 165 mm x 1 456 mm
Cirka 1 065 kg
POD Deck-E
982 mm x 792 mm x 1 095 mm
Cirka 250 kg
POD Deck-E + Secondary POD Deck-E
1 794 mm x 792 mm x 1 095 mm
Cirka 482 kg
Sensing Unit-B
515 mm x 750 mm x 1 228 mm
Cirka 100,5 kg
Inspection Unit-B
250 mm x 792 mm x 1 040 mm
Ca 49,5 kg
Inspection Unit-C
515 mm x 842 mm x 1 080 mm
Ca 84,9 kg
Document Insertion Unit-R
746 mm x 793 mm x 1 407 mm
Ca 61 kg
Static Eliminator-A
250 mm x 792 mm x 1 040 mm
Ca 50 kg
Multi Function Professional Puncher-C
445 mm x 795 mm x 1 040 mm
Cirka 102 kg
High Capacity Stacker-J
899 mm x 745 mm (1 250 mm*) x 1 141 mm (till övre fackets översida)
*När utmatningsfacket tas ut ur stackern.
Cirka 120 kg
High Capacity Stacker-J x 2
1 803 mm x 745 mm (1 250 mm*) x 1 141 mm (till övre fackets översida)
*När utmatningsfacket tas ut ur stackern.
Cirka 240 kg
Paper Folding Unit-K
336 mm x 793 mm x 1 190 mm
Cirka 71 kg
Staple Finisher-AF
800 mm x 792 mm x 1 239 mm
Cirka 133 kg
(inklusive Inner Puncher)
Booklet Finisher-AF
800 mm x 792 mm x 1 239 mm
Cirka 183 kg
(inklusive Inner Puncher)
Booklet Trimmer-G
2 095 mm x 790 mm x 1 040 mm
(inklusive bandtransportör och utmatningsfack)
Cirka 178 kg
(inklusive bandtransportör och utmatningsfack)
Two-Knife Booklet Trimmer-B
536 mm x 770 mm x 1 040 mm
(utan bandtransportör och utmatningsfack)
Cirka 145 kg
(utan bandtransportör och utmatningsfack)

Installationsmiljö

Temperatur och luftfuktighet
Temperaturgradient
Ventilering
Höjdbegränsningar
Om maskinens ventilationsöppningar eller spjällgaller blockeras kan bildens kvalitet påverkas negativt. Blockera inte ventilationsöppningar eller spjällgaller.

Temperatur och luftfuktighet

Installera inte maskinen på platser med hög eller låg hetta och luftfuktighet, såsom platser med vattenkran, varmvattenberedare, luftfuktare, luftkonditionering, värmeelement eller kamin.
Under drift är den tillåtna luftfuktighetsintervallet 15 till 60 % (med en rumstemperatur på 20 till 27˚C).
Det finns en risk att pappersmatningen och bildkvaliteten kan påverkas om maskinen används på en plats som inte uppfyller dessa specifikationer.

Temperaturgradient

Om luftkonditionering används på vintern eller om det förekommer plötsliga temperaturförändringar kan det ha en negativ effekt på bildpositionering eftersom papperet kanske böjs eller dras ihop, och maskinen slutar fungera på grund av kondensering. Undvik sådana problem genom att kontrollera temperaturgradienten så att den inte överstiger 10 ˚C/H.

Ventilering

Se till att luften byts ut minst 2 gånger/timme och att det finns ett utrymme på minst 110 m3 där maskinen ska användas.
Maskinen alstrar en liten mängd ozon vid normal användning. Känsligheten för ozon varierar från person till person, men mängden ozon som avges är dock inte skadlig. Ozonnivån kan emellertid bli märkbar vid längre tids användning eller vid framställning av ett stort antal kopior, i synnerhet i dåligt ventilerade lokaler. Vi rekommenderar därför att området närmast enheten ventileras i en sådan grad att arbetsmiljön blir behaglig.

Höjdbegränsningar

Installera den här maskin lägre än 4000 m.
*Atmosfärtryck vid 4000 m: 607,8 hPa (referensvärde)

Strömkälla

Strömförsörjningsförhållanden
Maximal strömförbrukning

Strömförsörjningsförhållanden

Använd komponenterna inom strömförsörjningsspecifikationerna som listas nedan.
Strömkällan för komponenter som inte anges i tabellen anges för imagePRESS V1350 eller andra komponenter.
Strömkälla
Strömförsörjningssladd/
kontaktspecifikationer
Längden på
elsladden
imagePRESS V1350
(skrivarmotor)
Trefas 380–415 V AC, 50/60 Hz, 13,5 A
C532P6S/HUBBELL 4P5W
3 m
POD Deck-E
220-240 V AC, 50/60 Hz, 5.0 A
IEC 60884-1, VDE 0620
Storbritannien: BS 1363
Oceanien: AS/NZS 3112
2 m
Secondary POD Deck-E
220-240 V AC, 50/60 Hz, 5.0 A
IEC 60884-1, VDE 0620
Storbritannien: BS 1363
Oceanien: AS/NZS 3112
2 m
Sensing Unit-B
100-240 V AC, 50/60 Hz, 2.5 A
CEE 7/7
1,9 m
Inspection Unit-B
100-240 V AC, 50/60 Hz, 1,4 A
CEE 7/7
1,9 m
Inspection Unit-C
100-240 V AC, 50/60 Hz, 2.5 A
CEE 7/7
1,9 m
Document Insertion Unit-R
100-240 V AC, 50/60 Hz, 1.0 A
CEE 7/7
2 m
Static Eliminator-A
100-240 V AC, 50/60 Hz, 1.0 A
CEE 7/7
1,9 m
Multi Function Professional Puncher-C
230V AC, 50 Hz, 2,0 A
CEE 7/7
2,4 m
High Capacity Stacker-J
90–264 V AC, 47–63 Hz, 10 A
CEE 7/7
4,2 m
Paper Folding Unit-K
Från efterbehandlaren
Från efterbehandlaren
-
Staple Finisher-AF
220-240 V AC, 50/60 Hz, 8,0 A
CEE 7/7
2 m
Booklet Finisher-AF
220-240 V AC, 50/60 Hz, 8,0 A
CEE 7/7
2 m
Booklet Trimmer-G
Från efterbehandlaren
Från efterbehandlaren
-
Two-Knife Booklet Trimmer-B
220-240 V AC, 60 Hz, 2,3 A
CEE 7/7
2 m

Maximal strömförbrukning

Den maximala strömförbrukningen för imagePRESS V1350 och andra komponenter anges nedan.
Maximal strömförbrukning

imagePRESS V1350
(skrivarmotor)
10 000 W
*Inklusive alla alternativ som strömsätts av huvudenheten.
POD Deck-E
1 000 W
Secondary POD Deck-E
1 000 W
Sensing Unit-B
500 W
Inspection Unit-B
700 W
Inspection Unit-C
500 W
Document Insertion Unit-R
120 W eller mindre
Static Eliminator-A
100 W eller mindre
Multi Function Professional Puncher-C
480 W
High Capacity Stacker-J
220 W
Paper Folding Unit-K
Inkluderat i efterbehandlaren
Staple Finisher-AF
500 W eller mindre
Booklet Finisher-AF
500 W eller mindre
Booklet Trimmer-G
300 W
Two-Knife Booklet Trimmer-B
440 W
EE8H-006
