プリントベルトの内面を清掃する
プリントベルトの内面に付着したインクを取り除きます。
必要な準備
ビニール手袋・保護眼鏡を装着します。
以下の清掃用品を用意します。クリーニングシートについては、販売店またはサービス担当者へお問い合わせください。
専用のクリーニングシート
無水エタノール（市販）
ビニール袋（市販）
1
［システム］
［メンテナンス］［メンテナンス タスクに切り替え］
［メンテナンス］［メンテナンス タスクに切り替え］
2
［PM プリントベルト内面清掃］［開始］を選択する
［開始］を選択する
3
本体操作パネルの［ロック解除］を選択する
パスワード入力画面が表示されたら、パスワードを入力します。
4
PMの前中カバー（左側）を開ける
クリーニングユニットを収納位置から取り出す
クリーニングユニットの手前側の部材を少し持ち上げて取り出します。
6
クリーニングシートをビニール袋に入れる
クリーニングユニットにクリーニングシートが付いていない場合
1
新しいクリーニングシートをビニール袋に入れる
クリーニングユニットにクリーニングシートが付いている場合
1
クリーニングユニットの手前側の部材を倒す
2
クリーニングユニットからクリーニングシートを取り外す
3
必要に応じて、新しいクリーニングシートに交換する
※クリーニングシートは、汚れ箇所に応じ、手順8-4に従って5回使用してから新しいものに交換してください。
4
クリーニングシートをビニール袋に入れる
7
ビニール袋に25 mlの無水エタノールを注ぎ、クリーニングシートに含ませ湿らせる
無水エタノールで湿らせたクリーニングシートを取り付ける
1
クリーニングユニットの手前側の部材を倒す
2
クリーニングユニットに無水エタノールで湿らせたクリーニングシートを取り付ける
3
クリーニングユニットの手前側の部材を起こす
4
クリーニングシートの状態を確認・調整する
クリーニングシートの端とクリーニングユニットの奥側の切りこみが重なるまで奥に入れます。
クリーニングシート下面左側が汚れている場合、クリーニングシートを15 mmほど時計方向に回転させます。
クリーニングシートに、しわ・たるみ・破れがないことを確認します。

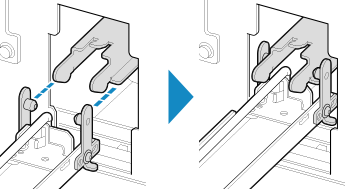

クリーニングユニットを清掃位置に差し込む
クリーニングユニットの先端を取り付け部の左右のレールに沿わせて差し込みます。
クリーニングユニットの手前側の部材をイラストのように取り付けます。
10
PMの前中カバー（左側）を閉じる
11
本体操作パネルの［開始］を選択して、プリントベルト内面の清掃を開始する
清掃完了の表示が出るまでしばらく待ちます。
12
本体操作パネルに清掃完了が表示されたら、PMの前中カバー（左側）を開ける
13
クリーニングユニットを取り出す
手順5同様に取り出します。
14
クリーニングユニットを収納位置へ差し込む
手順9同様に部材も取り付けます。
15
PMの前中カバー（左側）を閉じる
16
本体操作パネル［確認］を選択する
プリントベルトが回転し、清掃状態のチェックが行われます。
