Site d’installation
Sélection/Structure du lieu d'installation
Lumière directe du soleil
Évitez d’installer la presse à un endroit exposé à la lumière directe du soleil. Si cela n’est pas possible, ombragez la presse à l’aide de rideaux ou d’une feuille d’ombrage. Si vous utilisez des rideaux, veillez à ce qu’ils ne bloquent pas les fentes de ventilation de la presse, ni ne recouvrent le cordon d’alimentation ni la fiche secteur.
Éclairage
Nous recommandons d'installer la presse dans un endroit avec au moins 500 lux (750 mm (29 1/2") au-dessus du sol) pour un fonctionnement et un entretien normaux.
Itinéraire de transport
Les dimensions du PM (Print Module) de la varioPRINT iX1700 sont de 1 380 mm (54 3/8") (L) x 1 125 mm (44 1/4") (P) x 1 945 mm (76 5/8") (H). Le poids du PM est d’environ 1 040 kg (2 292,8 lb). Compte tenu des dimensions et du poids du PM, assurez-vous qu’il y a suffisamment d’espace de manœuvre et que le plancher a la résistance requise pour transporter la presse.
Structure du plancher
Structure du plancher
Le plancher sur lequel la presse sera installée doit avoir une capacité de charge d'au moins 450 kg/m2 (92,2 lb/pi2). Si le plancher n'a pas cette capacité, envisagez d'installer la presse près d'un pilier ou d'une poutre. Si le plancher ne répond pas aux exigences de charge, utilisez des plaques de répartition de charge pour assurer une installation correcte, après consultation de votre entrepreneur en bâtiment.
De plus, la charge pondérale de la presse sera concentrée sur les pieds de nivellement et les roues, résultant en une pression importante sur le plancher (équivalente à 1 000 kg/m2 (204,8 lb/pi2) au maximum). Pour répartir ce poids plus uniformément, nous recommandons d'utiliser une plaque de plancher si le plancher a une résistance insuffisante. Évitez d'installer la presse sur un plancher tendre, comme un plancher recouvert de moquette ou un plancher en bois. (Pour installer la presse sur de tels planchers, utilisez une plaque de plancher. Pour plus d'informations sur les plaques de plancher, contactez votre revendeur.)
N'installez pas la presse sur un plancher ou une plateforme instables.
Exigences relatives aux propriétés du plancher
Assurez-vous que la varioPRINT iX1700 et ses équipement optionnels sont installés sur un plancher qui répond aux exigences suivantes :
Rigidité du sol | La déflexion du plancher ne doit pas dépasser 4 mm (0,16") lorsqu'une charge de 1 000 kg/m2 (204,8 lb/pi2) est appliquée. |
Planéité du sol | La planéité dans une zone rectangulaire arbitraire (1 400 mm x 800 mm (55 1/8" x 31 1/2")) ne doit pas dépasser 4 mm (0,16"). |
Différence de hauteur du plancher | La différence de hauteur entre deux points quelconques sur le plancher espacés de 1 000 mm (39 3/8") ne doit pas dépasser 3 mm (0,12"). (La déflexion du plancher n'est pas incluse.) |
Inclinaison du sol | L'inclinaison entre deux points quelconques sur le plancher espacés de 1 600 mm (63") ne doit pas dépasser 3 mm (0,12"). |
Calcul des propriétés du plancher
Utilisez un niveau laser pour mesurer la hauteur relative des points de contact au sol des pieds de calage pour tous les modules (quatre points pour chaque module).
Utilisez la hauteur relative du pied de calage à l'avant gauche du PM (Print Module) comme point de référence, et confirmez que les hauteurs relatives des autres points de contact au sol des pieds de calage se situent à ±5 mm (0,2") de ce point de référence.
Espace requis pour l’installation
Espace nécessaire pour l’installation
L'espace suivant est requis à des fins de maintenance.
Entre l'arrière de la presse et le mur : 800 mm (31 1/2") ou plus
Entre le plancher et le plafond : 2 645 mm (104 1/8") ou plus
Gardez également à l'esprit qu'un espace de 5 mm (0,2") est nécessaire aux points de connexion de chaque module.
* Les dimensions des configurations standard et complètes indiquées ci-dessous incluent un espace de 5 mm (0,2") entre chaque module.
Configuration standard (minimale)
Avec une unité de STM (Stacking Module) et une unité de PIM (Paper Input Module)

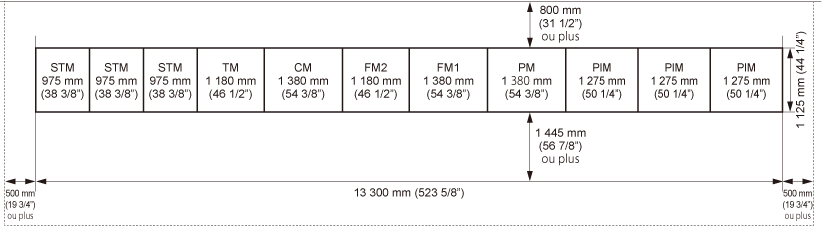

Configuration complète
Avec trois unités de STM (Stacking Module) et trois unités de PIM (Paper Input Module)
Espace minimum requis pour tourner
Voici la largeur minimale requise pour faire tourner chaque module à l'angle d'un couloir.
Module | Dimensions lors du transport (L x P) | Largeur minimale de couloir requise* |
PM (Print Module) | 1 380 mm x 1 125 mm (54 3/8" x 44 1/4") | 2 280 mm (89 3/4") |
PIM (Paper Input Module) | 1 275 mm x 870 mm (50 1/4" x 34 1/4") | 2 044 mm (80 1/2") |
FM1 (Fixation Module 1) | 1 380 mm x 870 mm (54 3/8" x 34 1/4") | 2 131 mm (83 7/8") |
FM2 (Fixation Module 2) | 1 180 mm x 870 mm (46 1/2" x 34 1/4") | 1 966 mm (77 3/8") |
CM (Cooling Module) | 1 380 mm x 870 mm (54 3/8" x 34 1/4") | 2 131 mm (83 7/8") |
TM (Turning Module) | 1 180 mm x 870 mm (46 1/2" x 34 1/4") | 1 966 mm (77 3/8") |
STM (Stacking Module) | 975 mm x 870 mm (38 3/8" x 34 1/4") | 1 807 mm (71 1/8") |
* La largeur minimale requise pour tourner le module est la longueur diagonale du module + environ 500 mm (19 3/4").
Taille et poids de chaque module
Module | L x P x H | Poids |
PM (Print Module) | 1 380 mm x 1 125 mm x 2 335 mm (54 3/8" x 44 1/4" x 92")*1 | Environ 1 040 kg (2 292,8 lb)*2 |
PIM (Paper Input Module) | 1 275 mm x 1 065 mm x 1 260 mm (50 1/4" x 42" x 49 5/8")*3 | Environ 620 kg (1 366,9 lb) |
FM1 (Fixation Module 1) | 1 380 mm x 1 065 mm x 1 260 mm (54 3/8" x 42" x 49 5/8") | Environ 650 kg (1 433 lb) |
FM2 (Fixation Module 2) | 1 180 mm x 1 065 mm x 1 260 mm (46 1/2" x 42" x 49 5/8") | Environ 520 kg (1 146,4 lb) |
CM (Cooling Module) | 1 380 mm x 870 mm x 1 260 mm (54 3/8" x 34 1/4" x 49 5/8") | Environ 460 kg (1 014,1 lb) |
TM (Turning Module) | 1 180 mm x 870 mm x 1 260 mm (46 1/2" x 34 1/4" x 49 5/8")*3 | Environ 390 kg (859,8 lb) |
STM (Stacking Module) | 975 mm x 870 mm x 1 150 mm (38 3/8" x 34 1/4" x 45 1/4") | Environ 290 kg (639,3 lb) |
*1 Hauteur avec le voyant d'avertissement. Hauteur jusqu'à la surface supérieure du PM : 1 910 mm (75 1/4")
*2 Pack d'encre/de liquide de conditionnement/de liquide d'entretien inclus
*3 Hauteur avec la zone de sortie : 1 340 mm (52 3/4")
Environnement d'impression
IMPORTANT
L'obstruction des fentes ou grilles de ventilation de la presse peut nuire à la qualité de l'image. Ne pas obstruer les fentes ou grilles de ventilation.
Conditions de température et d’humidité
N'installez pas la presse dans des endroits où la chaleur et l'humidité sont élevées ou faibles, tels que des endroits où se trouvent un robinet d'eau, un chauffe-eau, un humidificateur, un climatiseur, un appareil de chauffage ou une cuisinière.
Pendant le fonctionnement, la plage d'humidité admissible est de 30 à 60 % (avec une température ambiante de 20 à 27 °C (68 à 80,6 °F)).
Le transport du support et la qualité de l'image risquent d'être affectés si la presse est utilisée dans un endroit qui ne répond pas à ces spécifications.
La plage de taux d'humidité admissible pour le stockage du support va de 30 à 60% (avec une température ambiante de 20˚C à 27˚C (68˚F à 80,6˚F)). Le stockage du support dans un emplacement ne satisfaisant pas ces conditions peut affecter le transport du support et la qualité d'image.
Gradient de température
L'utilisation d'un climatiseur pendant l'hiver ou les changements brusques de température peuvent avoir un effet négatif sur le positionnement de l'image, car cela peut faire plier ou contracter le support et provoquer un dysfonctionnement de la presse en raison de la condensation. Afin d'éviter ces problèmes, contrôlez le gradient de température de manière à ce qu'il ne dépasse pas 10˚C (50˚F)/H.
Ventilation
Veillez à ce qu'il y ait un taux de renouvellement de l'air d'au moins trois fois/h et un espace d'au moins 120 m3 (4 237,8 pi³) à l'endroit où la presse sera installée.
Limites d’élévation
Installez la presse à une altitude inférieure à 1 500 m (4 921,3 pi) (851 hPa).
Alimentation électrique
Spécifications d'alimentation
Assurez-vous que l'alimentation électrique de chaque module répond aux spécifications suivantes.
Module | Alimentation électrique | Spécifications du cordon/de la fiche d'alimentation | La longueur du cordon d'alimentation |
PM (Print Module) | Fourni par le FM1 | - | - |
PIM (Paper Input Module) | 220-240 V, 13 A, 50 Hz/60 Hz 208 V, 15 A, 60 Hz | Nombre de pôles : 3 Tension nominale : 16 A, 250 V Nombre de pôles : 3 Tension nominale : 20 A, 250 V | 2 m (6,6 pi) |
FM1 (Fixation Module 1) | Triphasé cinq fils 380-415 V, 60 A, 50 Hz/60 Hz Triphasé 208 V, 60 A, 60 Hz | 035-6/ PCE CEE-plug 63A 5p 6h IP67 POWER TWIST Nombre de pôles : 5 (3P + N + PE) Tension nominale : 63 A, 200/346 V-240/415 V HBL460P9W/HUBBELL Nombre de pôles : 4 (3P + PE) Tension nominale : 60 A, 250 V | 3 m (9,9 pi) |
FM2 (Fixation Module 2) | Triphasé cinq fils 380-415 V, 60 A, 50 Hz/60 Hz Triphasé 208 V, 60 A, 60 Hz | 035-6/ PCE CEE-plug 63A 5p 6h IP67 POWER TWIST Nombre de pôles : 5 (3P + N + PE) Tension nominale : 63 A, 200/346 V-240/415 V HBL460P9W/HUBBELL Nombre de pôles : 4 (3P + PE) Tension nominale : 60 A, 250 V | 3 m (9,9 pi) |
CM (Cooling Module) | Fourni par le FM2 | - | - |
TM (Turning Module) | 220-240 V, 13 A, 50 Hz/60 Hz 208 V, 15 A, 60 Hz | Nombre de pôles : 3 Tension nominale : 16 A, 250 V Nombre de pôles : 3 Tension nominale : 20 A, 250 V | 2 m (6,6 pi) |
STM (Stacking Module) | 220-240 V, 13 A, 50 Hz/60 Hz 208 V, 15 A, 60 Hz | Nombre de pôles : 3 Tension nominale : 16 A, 250 V Nombre de pôles : 3 Tension nominale : 20 A, 250 V | 2 m (6,6 pi) |
Consommation électrique maximale
La consommation d'énergie maximale de chaque module est indiquée ci-dessous.
Module | Consommation électrique maximale |
PM (Print Module) | - |
PIM (Paper Input Module) | 1,2 kW maximum |
FM1 (Fixation Module 1) | 15,4 kW maximum |
FM2 (Fixation Module 2) | 14,6 kW maximum |
CM (Cooling Module) | - |
TM (Turning Module) | 0,95 kW maximum |
STM (Stacking Module) | 0,65 kW maximum |
