Processus d'impression
Cette section décrit le transport du papier et les emplacements du processus d'impression.
Emplacements du processus d'impression
Après l'impression par le PM, les processus de séchage, de fixation et de refroidissement sont effectués par les différents modules.
PM (Print Module)Imprime sur le support.
Un tapis d'impression transporte le support et le place sous la tête d'impression. La tête d'impression éjecte l'encre avec la méthode thermique.
*Méthode thermique : Méthode d'éjection d'encre par génération de bulles dans l'encre en la chauffant avec un élément chauffant
La tête d'impression est nettoyée périodiquement. Maintenance automatique de la tête d'impression
FM1 (Fixation Module 1)Fixe le support à la courroie par aspiration, puis sèche l'encre avec la courroie chauffée et l'air soufflé.
FM2 (Fixation Module 2)Transporte le support maintenu entre les courroies supérieure et inférieure tout en le chauffant avec des éléments chauffants.
CM (Cooling Module)Refroidit le support en soufflant de l'air extérieur sur celui-ci.

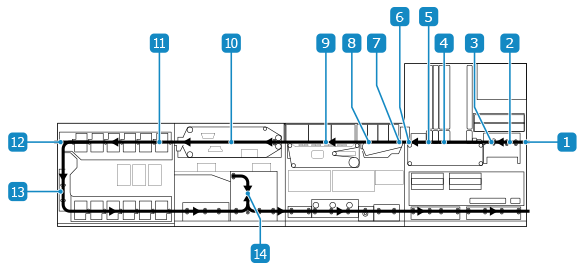

Transport du papier pendant le processus d'impression
Le support transporté depuis le PIM (Paper Input Module) entre dans le PM (Print Module).
L'unité d'alignement corrige la position du support.
L'unité de détection de déformation du support détecte les supports gondolés ou ondulés. Ces supports sont éjectés sans être imprimés.
Le support passe sous la tête d'impression, puis l'encre est éjectée de la buse.
De l'air est soufflé pour empêcher le brouillard contenant de minuscules particules d'encre qui n'ont pas adhéré au support d'entrer dans l'unité de scanner en ligne.
L'image et le support sont numérisés par l'unité de scanner en ligne. Ensuite, la qualité d'image est ajustée en fonction d'informations telles que l'image numérisée et la position du support.
De l'air est soufflé par le haut pour éviter la déformation du support.
Le support transporté par le tapis d'impression est envoyé par la courroie de découplage à la courroie de fixation primaire.
Le support est fixé à la courroie de fixation primaire par aspiration, puis l'encre est séchée avec la courroie de fixation primaire chauffée et l'air soufflé.
Le support maintenu entre les courroies de fixation supérieure et inférieure est transporté tout en étant chauffé par un élément chauffant.
Le support est refroidi en soufflant de l'air ambiant dessus.
Le support est transporté vers le TM (Turning Module).
Lors de l'impression recto-verso, le support passe par ce chemin de transport. Le support est refroidi pendant le transport.
Lors de l'impression recto-verso, le support est retourné ici.
